Пристрій для очищення артезіанської свердловини

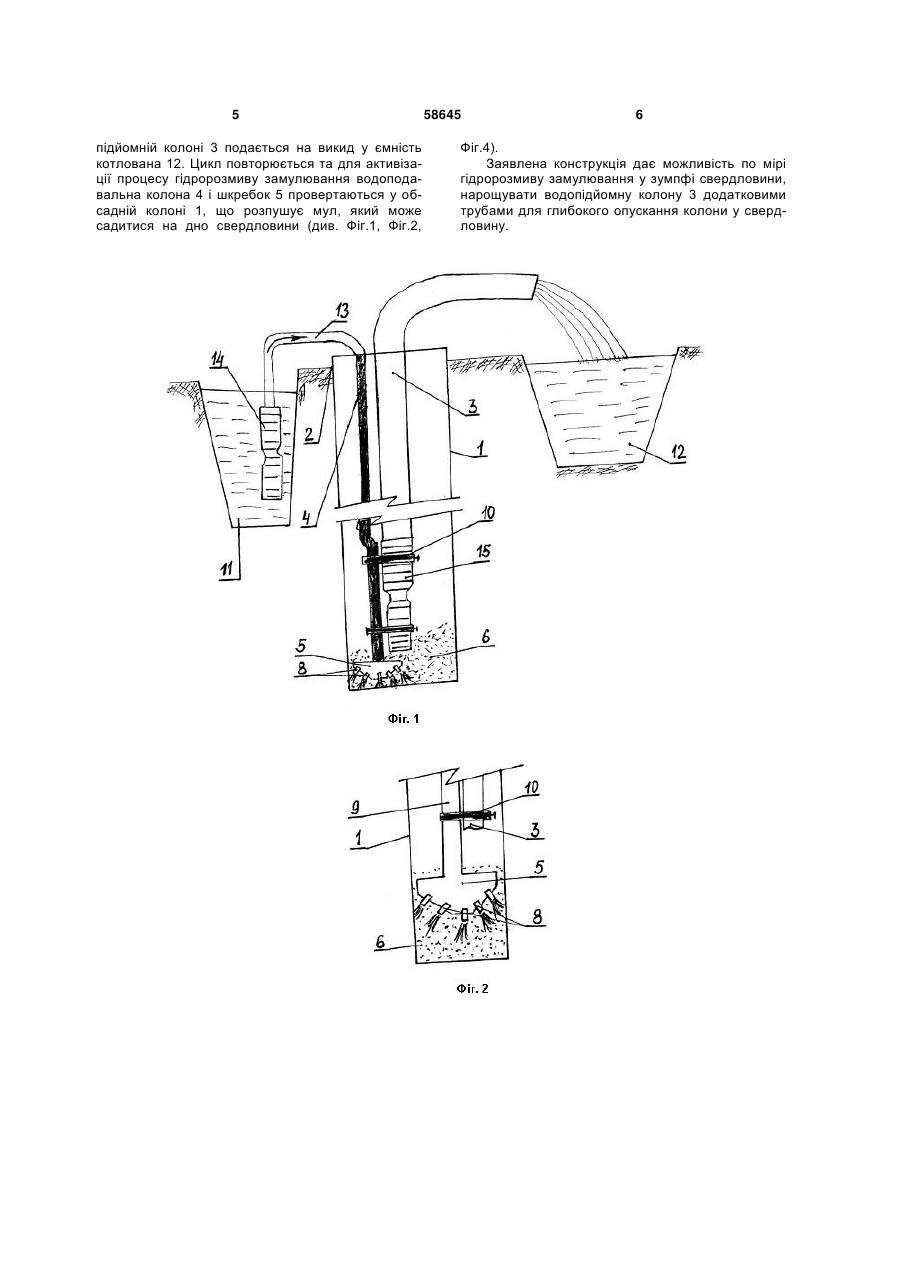

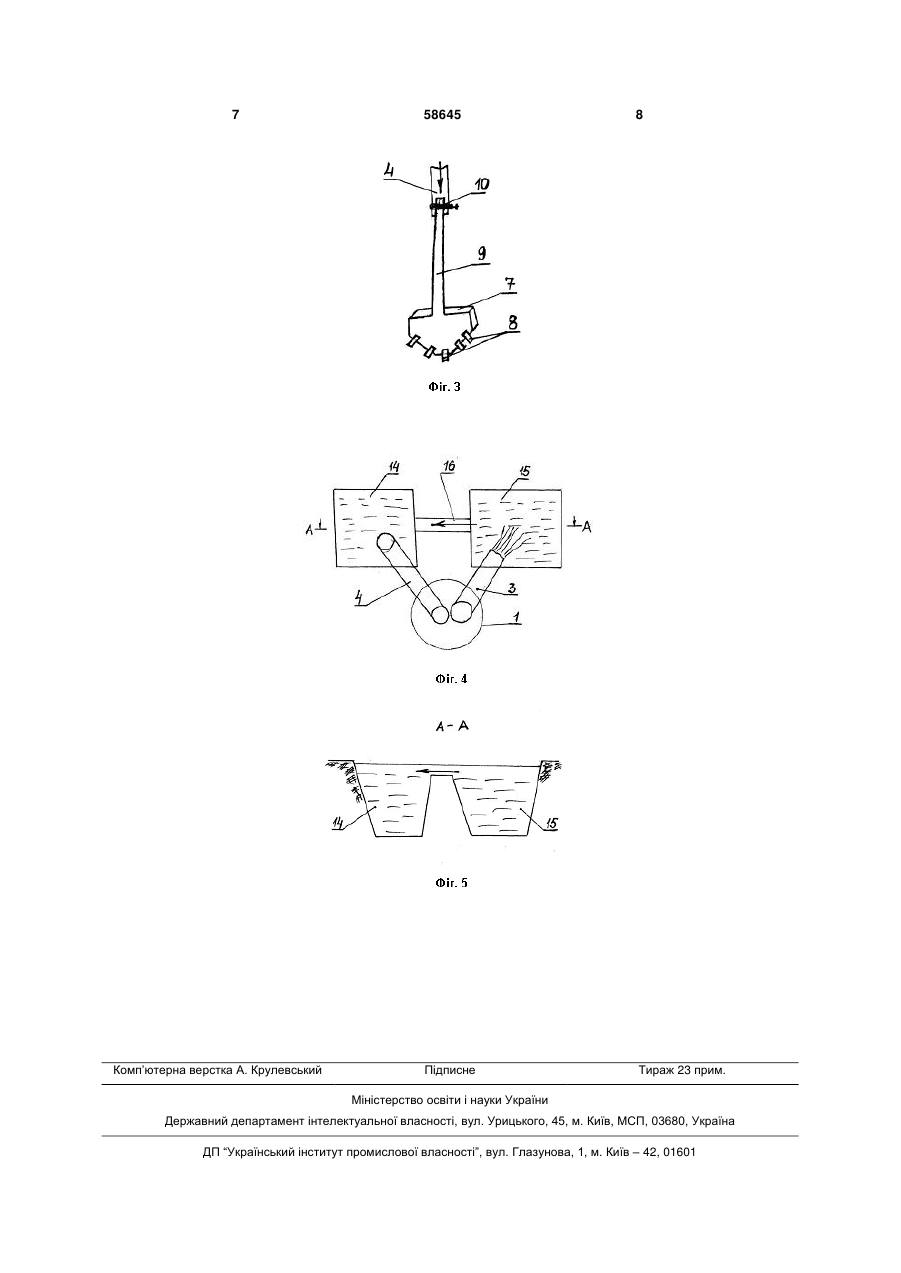

1. Пристрій для очищення артезіанської свердловини, який встановлений всередині обсадної колони для руйнування відкладень породи у зумпфі свердловини, який відрізняється тим, що містить шкребок та встановлені у обсадній колоні водопідйомну колону та водоподавальну колону, яка з'єднана із шкребком для нагнітання освітленої 3 ладень у свердловині, які не розмиваються рідиною, що утрудняє очищення зумпфа свердловини, - у час підйому желонки з більшою кількістю відкладень і забруднення із свердловини, вона можливо застряє у свердловині, що припиняє експлуатацію водозабірної свердловини та процес водозабезпечення населення якісною водою, при цьому водозниження у свердловині складає 10-12 м та фільтр виявляється сухім на довжину 3-5 м. В основу корисної моделі поставлена задача забезпечити майже безперервну експлуатацію артезіанської водозабірної свердловини шляхом очищення від замулювання як нижнього і верхнього фільтрів (не показані) так і зумпфа (дна) свердловини, де збирається велика кількість м'яких відкладень (тобто мулу), який засмічує та перекриває фільтри. Очищення свердловини від замулювання за допомогою освітленої розмивної водою збільшує приплив води у свердловину так як водовіддача водоносного горизонту збільшується. Експлуатаційний дебіт свердловини дорівнюється до 40-60 м3/год. води, що достатньо для водозабезпечення населення якісною водою. Вирішення поставленої задачі забезпечує шкребок для очищення артезіанської свердловини, який встановлений всередині обсадної колони для руйнування відкладень породи у зумпфі свердловини, за рахунок того, що у обсадній колоні встановлені штатна водопідйомна колона та водоподавальна колона, яка з'єднана із шкребком для нагнітання освітленої розмивної води із ємності котлована, а друга ємність котлована зв'язана з водопідйомною колоною для відведення замуленої води, причому водопідйомна колона та шкребок виконані з можливістю провертання у обсадній колоні. Для швидкого розкріплення з'єднання та нарощування довжини водопідйомної колони, штанга шкребка закріплена до водопідйомної колони за допомогою металевих хомутів, а в корпусі шкребка виконані сопла для надходження освітленої розмивної води із ємності котлована. Для покращання процесу очищення артезіанської свердловини від замулювання, всередині ємності котлована (об'ємом до 5-8 м3) для освітленої розмивної води встановлений нагнітальний насосний агрегат типу ЕЦВ-8, який з'єднаний з водоподавальною колоною, а на штатної водопідйомної колоні встановлений всмоктувальний насосний агрегат типу ЕЦВ-6, який розташований ближче до зумпфу свердловини. Технічний результат, який досягається корисною моделлю: - можливе досягнення подачі води населенню в необхідній кількості із свердловини, дебіт якої доводжений до 40-60 м3/на год., тому що нижню частину нижнього фільтру (не показаний) та зумпфа (дна) свердловини можливе розмити освітленою розмивною водою шляхом гідророзмивання замулювання під нагнітальним тиском води, тим самим замулювання не має та збільшена водовіддача свердловини, глибина якої 76-81 м, тому верхній фільтр (не показаний) не може виявитися сухім так як рівень води не спрацьований, причому до рівня води у свердловині близько 36,0 м, 58645 4 - не має виходу із строю глибинних насосних агрегатів ЕЦВ-6, ЕЦВ-8. Заявлений пристрій для очищення артезіанської свердловини пояснюється технічним описом та кресленнями, де: Фіг.1 - принципова схема очищення артезіанської свердловини від замулювання за допомогою шкребка у свердловині, Фіг.2 - розташування шкребка у свердловині, Фіг.3 - загальний вид шкребка для очищення свердловини, Фіг.4 - розміщення ємностей котлованів біля обсадної колони, Фіг.5 - перетин А-А за Фіг.4. Корисна модель. У обсадну колону 1 артезіанської водозабірної свердловини 2 встановлюють дві металеві колони - штатну водопідйомну колону 3 і водоподавальну колону 4, яка з'єднана із металевим шкребком 5 для очищення артезіанської свердловини 2 від замулювання 6 або мулових відкладень, що збираються у зумпфі свердловини. Шкребок 5 встановлений всередині обсадної колони 1 і корпус 7 шкребка 5 виконаний з соплами 8 для надходження освітленої розмивної води з метою розмивання замулювання 6 та мулових відкладень у зумпфі свердловини (див. Фіг.1, Фіг.2, Фіг.3). Штанга 9 довжиною 20 м шкребка 5 закріплена до водоподавальної колони 4 за допомогою металевих хомутів 10, якими також закріплені разом дві колони 3 і 4, що знаходяться всередині обсадної колони 1 (див.Фіг.1, Фіг.2). Поряд із свердловиною 2 влаштовують дві ємності котлованів 11 і 12 об'ємами по 5-8 м води. У ємність котловану 11 опускають відрізок гумового шлангу 13 від водоподавальної колони 4, яка з'єднана з глибинним нагнітальним насосним агрегатом 14 типу ЕЦВ-8 для нагнітання освітленої розмивної води із ємності котловану 10 у шкребок 5. Агрегат 14 ЕЦВ-8 знаходиться на поверхні ємності котловану 11. На штатної водопідйомної колоні 3 встановлений глибинний всмоктувальний насосний агрегат 15 типу ЕЦВ-6, який розташований ближче до зумпфу свердловини і може зависати над замулюванням 6 на 1,0-2,0 м (див. Фіг.1, Фіг.3, Фіг.4, Фіг.5). Друга ємність котлована 12 (водоприймачвідстійник) зв'язана з водопідйомною колоною 3 для прийому промивної (з мулом) води із свердловини та відведення замуленої води, причому водопідйомна колона 3 та шкребок 5 виконані з можливістю провертання у обсадній колоні 1. Дві ємності котлованів 11 і 12 зв'язані між собою за допомогою верховій перемички 16, яка служить для перетікання освітленої води у ємність котловану 11 (див. Фіг.1, Фіг.4, Фіг.5). Після заповнення ємності котловану 11 освітленою водою, насосний агрегат 14 ЕЦВ-8 вмикається в роботу та починає нагнітати під тиском у водоподавальну колону 4 освітлену води для гідророзмивання замулювання у зумпфі свердловини. Через сопла 8 у корпусі 7 шкребка 5 освітлена розмивна вода розмиває мулові відкладення та взмучує мул, потім мутна вода захоплюється всмоктувальним насосним агрегатом 15 і по водо 5 підйомній колоні 3 подається на викид у ємність котлована 12. Цикл повторюється та для активізації процесу гідророзмиву замулювання водоподавальна колона 4 і шкребок 5 провертаються у обсадній колоні 1, що розпушує мул, який може садитися на дно свердловини (див. Фіг.1, Фіг.2, 58645 6 Фіг.4). Заявлена конструкція дає можливість по мірі гідророзмиву замулювання у зумпфі свердловини, нарощувати водопідйомну колону 3 додатковими трубами для глибокого опускання колони у свердловину. 7 Комп’ютерна верстка А. Крулевський 58645 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
