Спосіб оперативного контролю якості мережі кабельного телебачення в реальному масштабі часу

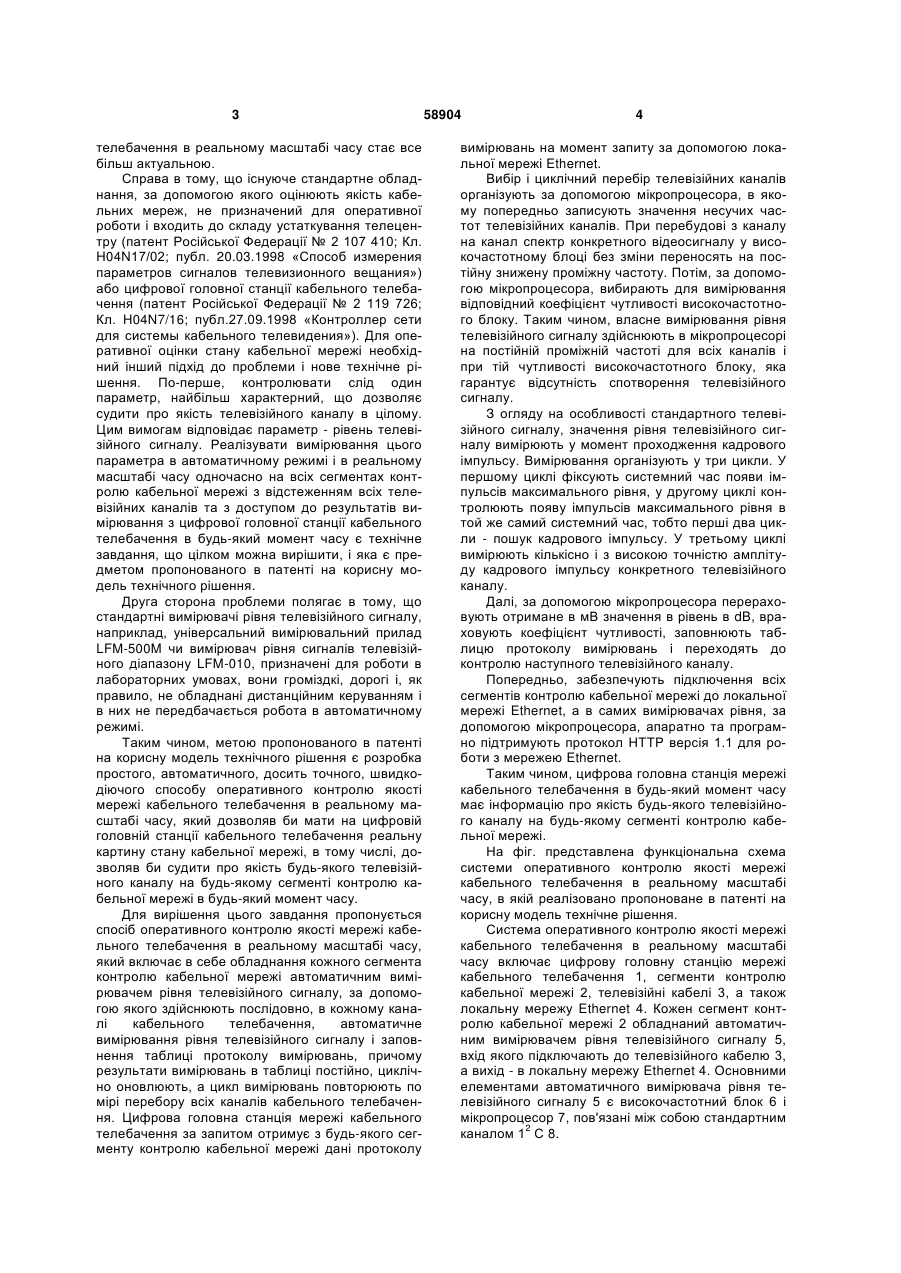

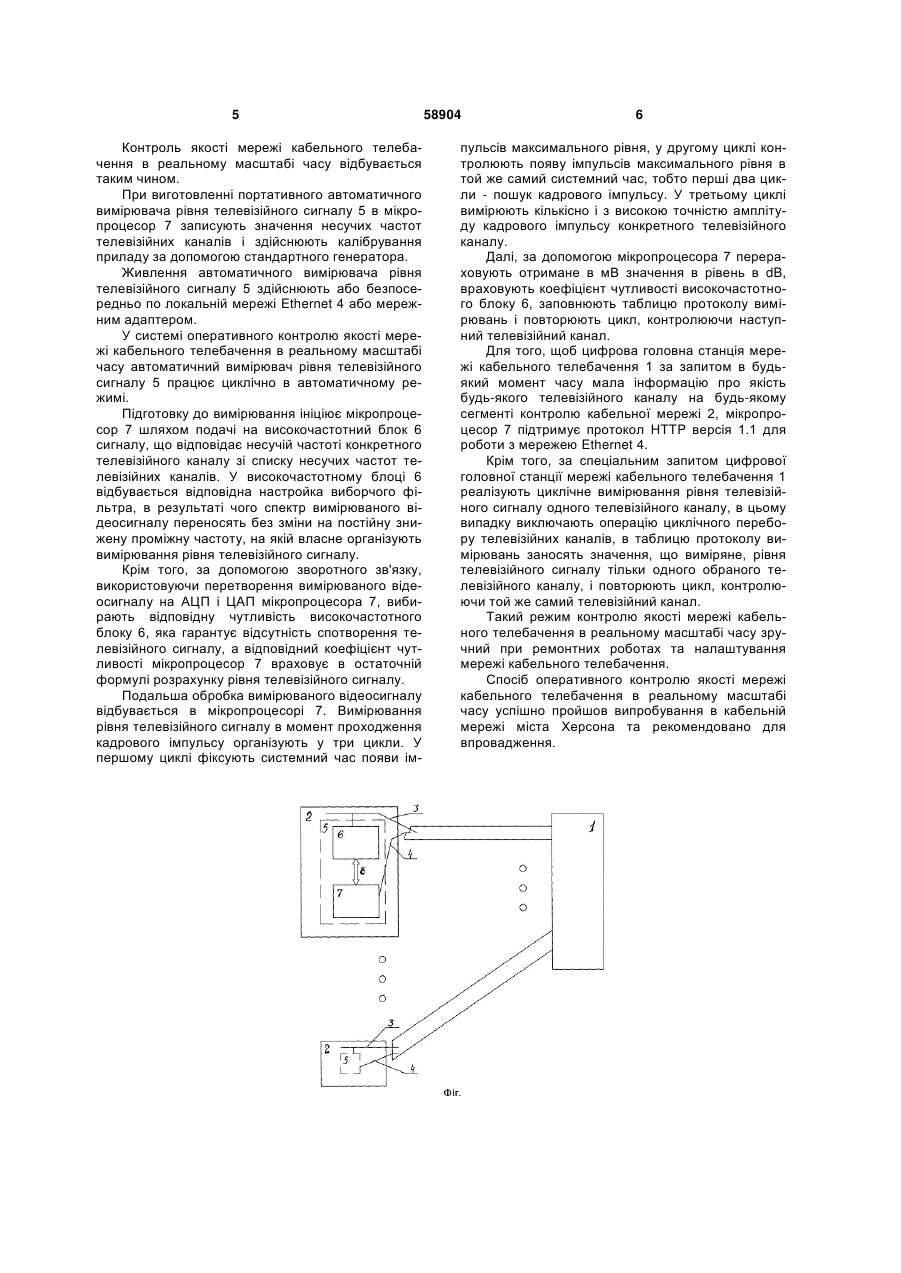

1. Спосіб оперативного контролю якості мережі кабельного телебачення в реальному масштабі часу, який відрізняється тим, що він включає в себе обладнання кожного сегмента контролю кабельної мережі автоматичним вимірювачем рівня телевізійного сигналу, за допомогою якого здійснюють послідовно, в кожному каналі кабельного телебачення, автоматичне вимірювання рівня телевізійного сигналу і заповнення таблиці протоколу вимірювань, причому результати вимірювань в таблиці постійно, циклічно оновлюють, а цикл вимірювань повторюють у міру перебору всіх каналів кабельного телебачення, підключення всіх сегментів контролю кабельної мережі до локальної мережі Ethernet, причому в автоматичних вимірювачах рівня телевізійного сигналу апаратно та програмно підтримують протокол HTTP для роботи з мережею Ethernet та отримання цифровою головною станцією мережі кабельного телебачення даних протоколу вимірювань на момент запиту з будь-якого сегмента контролю кабельної мережі. 2. Спосіб за п. 1, який відрізняється тим, що вибір каналу організують за допомогою мікропроцесора, в якому попередньо записують значення несучих частот телевізійних каналів, причому при перебудові з каналу на канал, спектр конкретного відео U 2 UA 1 3 телебачення в реальному масштабі часу стає все більш актуальною. Справа в тому, що існуюче стандартне обладнання, за допомогою якого оцінюють якість кабельних мереж, не призначений для оперативної роботи і входить до складу устаткування телецентру (патент Російської Федерації № 2 107 410; Кл. H04N17/02; публ. 20.03.1998 «Способ измерения параметров сигналов телевизионного вещания») або цифрової головної станції кабельного телебачення (патент Російської Федерації № 2 119 726; Кл. H04N7/16; публ.27.09.1998 «Контроллер сети для системы кабельного телевидения»). Для оперативної оцінки стану кабельної мережі необхідний інший підхід до проблеми і нове технічне рішення. По-перше, контролювати слід один параметр, найбільш характерний, що дозволяє судити про якість телевізійного каналу в цілому. Цим вимогам відповідає параметр - рівень телевізійного сигналу. Реалізувати вимірювання цього параметра в автоматичному режимі і в реальному масштабі часу одночасно на всіх сегментах контролю кабельної мережі з відстеженням всіх телевізійних каналів та з доступом до результатів вимірювання з цифрової головної станції кабельного телебачення в будь-який момент часу є технічне завдання, що цілком можна вирішити, і яка є предметом пропонованого в патенті на корисну модель технічного рішення. Друга сторона проблеми полягає в тому, що стандартні вимірювачі рівня телевізійного сигналу, наприклад, універсальний вимірювальний прилад LFM-500M чи вимірювач рівня сигналів телевізійного діапазону LFM-010, призначені для роботи в лабораторних умовах, вони громіздкі, дорогі і, як правило, не обладнані дистанційним керуванням і в них не передбачається робота в автоматичному режимі. Таким чином, метою пропонованого в патенті на корисну модель технічного рішення є розробка простого, автоматичного, досить точного, швидкодіючого способу оперативного контролю якості мережі кабельного телебачення в реальному масштабі часу, який дозволяв би мати на цифровій головній станції кабельного телебачення реальну картину стану кабельної мережі, в тому числі, дозволяв би судити про якість будь-якого телевізійного каналу на будь-якому сегменті контролю кабельної мережі в будь-який момент часу. Для вирішення цього завдання пропонується спосіб оперативного контролю якості мережі кабельного телебачення в реальному масштабі часу, який включає в себе обладнання кожного сегмента контролю кабельної мережі автоматичним вимірювачем рівня телевізійного сигналу, за допомогою якого здійснюють послідовно, в кожному каналі кабельного телебачення, автоматичне вимірювання рівня телевізійного сигналу і заповнення таблиці протоколу вимірювань, причому результати вимірювань в таблиці постійно, циклічно оновлюють, а цикл вимірювань повторюють по мірі перебору всіх каналів кабельного телебачення. Цифрова головна станція мережі кабельного телебачення за запитом отримує з будь-якого сегменту контролю кабельної мережі дані протоколу 58904 4 вимірювань на момент запиту за допомогою локальної мережі Ethernet. Вибір і циклічний перебір телевізійних каналів організують за допомогою мікропроцесора, в якому попередньо записують значення несучих частот телевізійних каналів. При перебудові з каналу на канал спектр конкретного відеосигналу у високочастотному блоці без зміни переносять на постійну знижену проміжну частоту. Потім, за допомогою мікропроцесора, вибирають для вимірювання відповідний коефіцієнт чутливості високочастотного блоку. Таким чином, власне вимірювання рівня телевізійного сигналу здійснюють в мікропроцесорі на постійній проміжній частоті для всіх каналів і при тій чутливості високочастотного блоку, яка гарантує відсутність спотворення телевізійного сигналу. З огляду на особливості стандартного телевізійного сигналу, значення рівня телевізійного сигналу вимірюють у момент проходження кадрового імпульсу. Вимірювання організують у три цикли. У першому циклі фіксують системний час появи імпульсів максимального рівня, у другому циклі контролюють появу імпульсів максимального рівня в той же самий системний час, тобто перші два цикли - пошук кадрового імпульсу. У третьому циклі вимірюють кількісно і з високою точністю амплітуду кадрового імпульсу конкретного телевізійного каналу. Далі, за допомогою мікропроцесора перераховують отримане в мВ значення в рівень в dB, враховують коефіцієнт чутливості, заповнюють таблицю протоколу вимірювань і переходять до контролю наступного телевізійного каналу. Попередньо, забезпечують підключення всіх сегментів контролю кабельної мережі до локальної мережі Ethernet, а в самих вимірювачах рівня, за допомогою мікропроцесора, апаратно та програмно підтримують протокол HTTP версія 1.1 для роботи з мережею Ethernet. Таким чином, цифрова головна станція мережі кабельного телебачення в будь-який момент часу має інформацію про якість будь-якого телевізійного каналу на будь-якому сегменті контролю кабельної мережі. На фіг. представлена функціональна схема системи оперативного контролю якості мережі кабельного телебачення в реальному масштабі часу, в якій реалізовано пропоноване в патенті на корисну модель технічне рішення. Система оперативного контролю якості мережі кабельного телебачення в реальному масштабі часу включає цифрову головну станцію мережі кабельного телебачення 1, сегменти контролю кабельної мережі 2, телевізійні кабелі 3, а також локальну мережу Ethernet 4. Кожен сегмент контролю кабельної мережі 2 обладнаний автоматичним вимірювачем рівня телевізійного сигналу 5, вхід якого підключають до телевізійного кабелю 3, а вихід - в локальну мережу Ethernet 4. Основними елементами автоматичного вимірювача рівня телевізійного сигналу 5 є високочастотний блок 6 і мікропроцесор 7, пов'язані між собою стандартним каналом 12 С 8. 5 Контроль якості мережі кабельного телебачення в реальному масштабі часу відбувається таким чином. При виготовленні портативного автоматичного вимірювача рівня телевізійного сигналу 5 в мікропроцесор 7 записують значення несучих частот телевізійних каналів і здійснюють калібрування приладу за допомогою стандартного генератора. Живлення автоматичного вимірювача рівня телевізійного сигналу 5 здійснюють або безпосередньо по локальній мережі Ethernet 4 або мережним адаптером. У системі оперативного контролю якості мережі кабельного телебачення в реальному масштабі часу автоматичний вимірювач рівня телевізійного сигналу 5 працює циклічно в автоматичному режимі. Підготовку до вимірювання ініціює мікропроцесор 7 шляхом подачі на високочастотний блок 6 сигналу, що відповідає несучій частоті конкретного телевізійного каналу зі списку несучих частот телевізійних каналів. У високочастотному блоці 6 відбувається відповідна настройка виборчого фільтра, в результаті чого спектр вимірюваного відеосигналу переносять без зміни на постійну знижену проміжну частоту, на якій власне організують вимірювання рівня телевізійного сигналу. Крім того, за допомогою зворотного зв'язку, використовуючи перетворення вимірюваного відеосигналу на АЦП і ЦАП мікропроцесора 7, вибирають відповідну чутливість високочастотного блоку 6, яка гарантує відсутність спотворення телевізійного сигналу, а відповідний коефіцієнт чутливості мікропроцесор 7 враховує в остаточній формулі розрахунку рівня телевізійного сигналу. Подальша обробка вимірюваного відеосигналу відбувається в мікропроцесорі 7. Вимірювання рівня телевізійного сигналу в момент проходження кадрового імпульсу організують у три цикли. У першому циклі фіксують системний час появи ім 58904 6 пульсів максимального рівня, у другому циклі контролюють появу імпульсів максимального рівня в той же самий системний час, тобто перші два цикли - пошук кадрового імпульсу. У третьому циклі вимірюють кількісно і з високою точністю амплітуду кадрового імпульсу конкретного телевізійного каналу. Далі, за допомогою мікропроцесора 7 перераховують отримане в мВ значення в рівень в dB, враховують коефіцієнт чутливості високочастотного блоку 6, заповнюють таблицю протоколу вимірювань і повторюють цикл, контролюючи наступний телевізійний канал. Для того, щоб цифрова головна станція мережі кабельного телебачення 1 за запитом в будьякий момент часу мала інформацію про якість будь-якого телевізійного каналу на будь-якому сегменті контролю кабельної мережі 2, мікропроцесор 7 підтримує протокол HTTP версія 1.1 для роботи з мережею Ethernet 4. Крім того, за спеціальним запитом цифрової головної станції мережі кабельного телебачення 1 реалізують циклічне вимірювання рівня телевізійного сигналу одного телевізійного каналу, в цьому випадку виключають операцію циклічного перебору телевізійних каналів, в таблицю протоколу вимірювань заносять значення, що виміряне, рівня телевізійного сигналу тільки одного обраного телевізійного каналу, і повторюють цикл, контролюючи той же самий телевізійний канал. Такий режим контролю якості мережі кабельного телебачення в реальному масштабі часу зручний при ремонтних роботах та налаштування мережі кабельного телебачення. Спосіб оперативного контролю якості мережі кабельного телебачення в реальному масштабі часу успішно пройшов випробування в кабельній мережі міста Херсона та рекомендовано для впровадження. 7 Комп’ютерна верстка Д. Шеверун 58904 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
