Пристрій для оперативного контролю якості металургійного шлаку
Номер патенту: 82222
Опубліковано: 25.03.2008
Автори: Дрига Володимир Володимирович, Лісовий Георгій Миколайович, Цибулевський Юрій Євгенович, Азарян Альберт Арамаісович, Кєкух Анатолій Володимирович
Формула / Реферат
Пристрій для оперативного контролю якості металургійного шлаку, що містить індуктивний перетворювач, ввімкнений у коливальний контур автогенератора, до виходу якого приєднаний підсилювач, а також містить частотний детектор та індикатор, який відрізняється тим, що в нього додатково введені другий підсилювач, амплітудний детектор, два масштабувальні блоки, два суматори та обчислювальний подільник, при цьому другий підсилювач з'єднаний з виходом автогенератора, виходи обох підсилювачів з'єднані відповідно через частотний та амплітудний детектори з входами масштабувальних блоків, перші виходи яких з'єднані з першими входами відповідних суматорів, а другі виходи масштабувальних блоків з'єднані навхрест з другими входами суматорів, виходи обох суматорів приєднані до входів подільника, який обчислює питому магнітну проникність, величина якої висвічується на індикаторі, з'єднаному з виходом подільника.
Текст

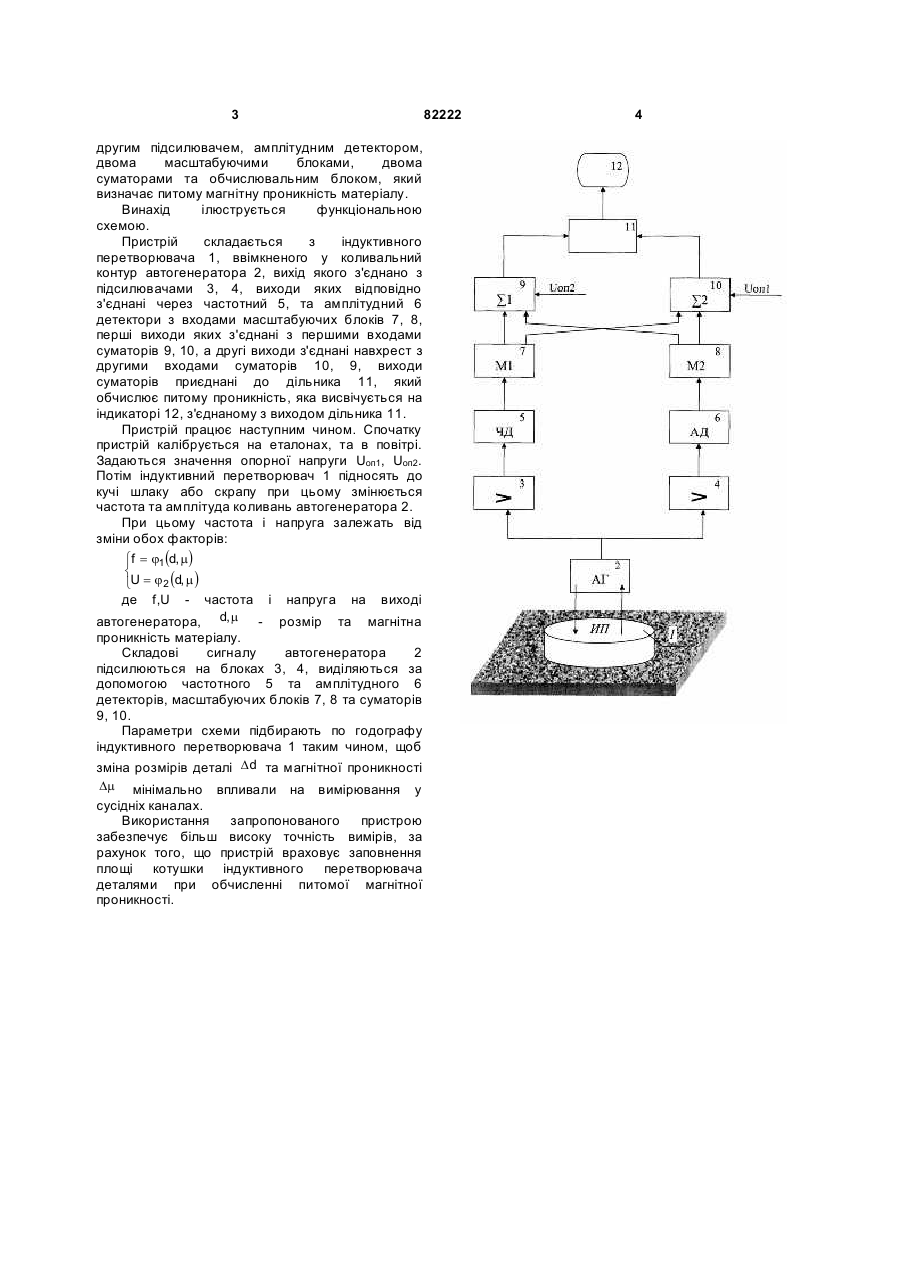

Пристрій для оперативного контролю якості металургійного шлаку, що містить індуктивний C2 2 (19) 1 3 другим підсилювачем, амплітудним детектором, двома масштабуючими блоками, двома суматорами та обчислювальним блоком, який визначає питому магнітну проникність матеріалу. Винахід ілюструється функціональною схемою. Пристрій складається з індуктивного перетворювача 1, ввімкненого у коливальний контур автогенератора 2, вихід якого з'єднано з підсилювачами 3, 4, виходи яких відповідно з'єднані через частотний 5, та амплітудний 6 детектори з входами масштабуючих блоків 7, 8, перші виходи яких з'єднані з першими входами суматорів 9, 10, а другі виходи з'єднані навхрест з другими входами суматорів 10, 9, виходи суматорів приєднані до дільника 11, який обчислює питому проникність, яка висвічується на індикаторі 12, з'єднаному з виходом дільника 11. Пристрій працює наступним чином. Спочатку пристрій калібрується на еталонах, та в повітрі. Задаються значення опорної напруги Uоп1, Uоп2. Потім індуктивний перетворювач 1 підносять до кучі шлаку або скрапу при цьому змінюється частота та амплітуда коливань автогенератора 2. При цьому частота і напруга залежать від зміни обох факторів: ìf = j1 (d, m) í îU = j 2 (d, m ) де f,U - частота і напруга на виході автогенератора, d, m - розмір та магнітна проникність матеріалу. Складові сигналу автогенератора 2 підсилюються на блоках 3, 4, виділяються за допомогою частотного 5 та амплітудного 6 детекторів, масштабуючих блоків 7, 8 та суматорів 9, 10. Параметри схеми підбирають по годографу індуктивного перетворювача 1 таким чином, щоб зміна розмірів деталі Dd та магнітної проникності Dm мінімально впливали на вимірювання у сусідніх каналах. Використання запропонованого пристрою забезпечує більш високу точність вимірів, за рахунок того, що пристрій враховує заповнення площі котушки індуктивного перетворювача деталями при обчисленні питомої магнітної проникності. 82222 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for operative control of quality of metallurgical slag
Автори англійськоюAzarian Albert Aramaisovich, Dryha Volodymyr Volodymyrovych, Kekukh Anatolii Volodymyrovych, Lisovyi Heorhiy Mykolayovych, Tsybulskyi Yurii Yevhenovych
Назва патенту російськоюУстройство для оперативного контроля качества металлургического шлака
Автори російськоюАзарян Альберт Арамаисович, Дрига Владимир Владимирович, Кекух Анатолий Владимирович, Лисовый Георгий Миколаевич, Цибулевский Юрий Евгеньевич
