Формула / Реферат

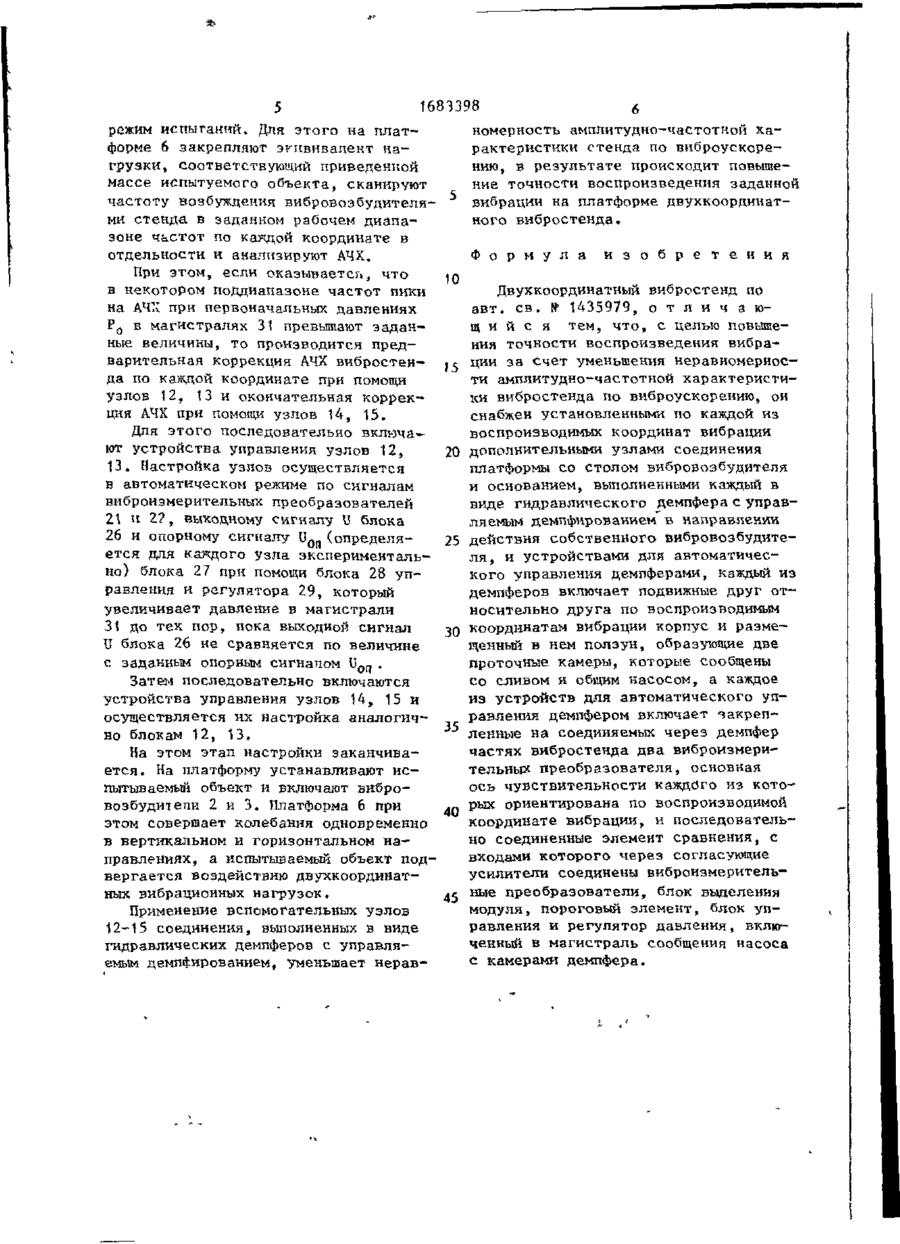

Двухкоординатный вибростенд по авт. св.№ 1435979, отличающийся тем, что, с целью повышения точности воспроизведения виб­раций за счет уменьшения неравномерности амплитудочастотной характеристики вибростенда по виброускорению, он снабжен установленными по каждой из воспроизводимых координат вибрации дополнительными узлами соединения платформы со столом вибровозбудителя и основанием, выпол­ненными каждый в виде гидравлического демпфе­ра с управляемым демпфированием в направлении действия собственного вибровозбудителя, и уст­ройствами для автоматического управления де­мпферами, каждый из демпферов включает подвижные друг относительно друга по воспроиз­водимым координатам вибрации корпус и разме­щенный в нем ползун, образующие две проточные камеры, которые сообщены со сливом и общим на­сосом, а каждое из устройств для автоматического управления демпфером включает на закреплен­ные на соединяемых через демпфер частях вибро­стенда два виброизмерительных преобразователя, основная ось чувствительности каждого из кото­рых ориентирована по воспроизводимой координа­те вибрации, и последовательно соединенные элемент сравнения, с входами которого через со­гласующие усилители соединены виброизмери­тельные преобразователи, блок выделения модуля, пороговый элемент, блок управления и регулятор давления, включенный в магистраль со­общения насоса с камерами демпфера.

Текст

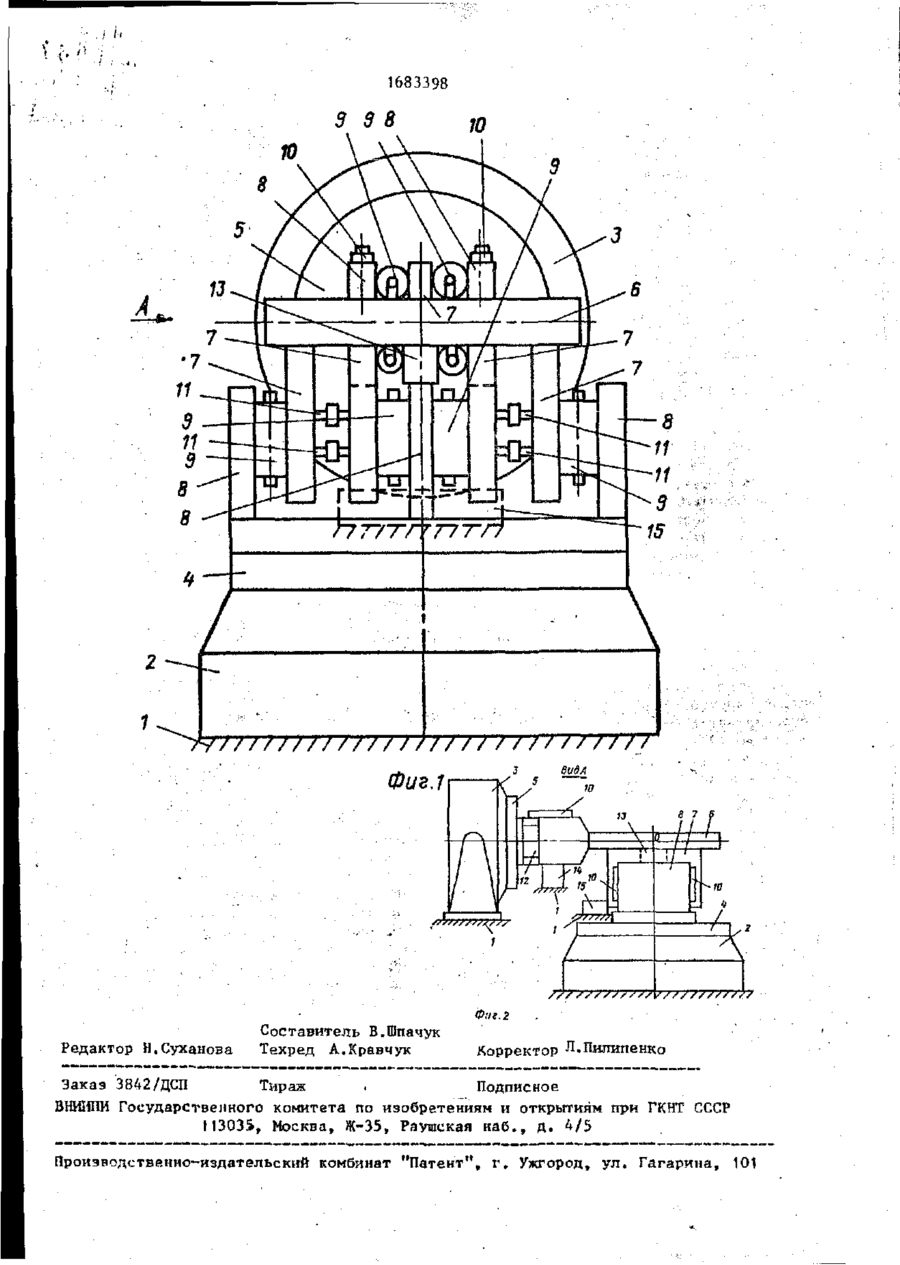

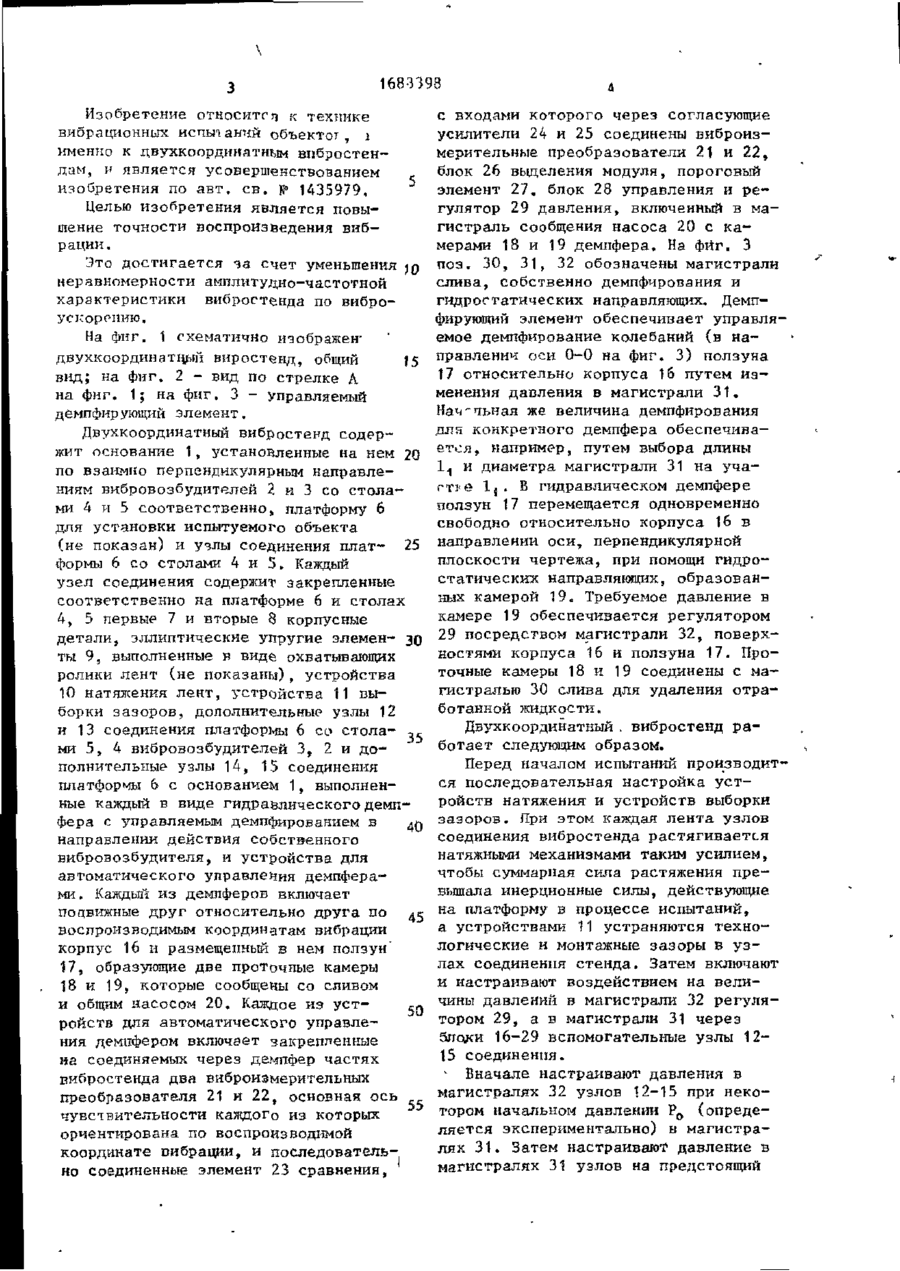

Изобретение относится к технике вибрационных испытаний и обеспечивает повышение точности воспроизведения вибрации за счет уменьшения неравномерности амплитудно-частотной характеристики (АЧХ) вибростенда по виброускорению. Усовершенствование вибростенда по основному авт. св. № 1435979 заключается в уменьшении амплитуды резонансных пиков на АЧХ за счет его оснащения установленны ми по каждой из воспроизводимых координат вибрации дополнительными узлами соединения платформы 6 со столом и основанием, выполненными каждый в виде гидравлического демпфера с управляемым демпфированием в направлении действия собственного вибровозбудителя, и устройствами для автоматического управления демпферами. Демпфер включает подвижные друг относительно друга по воспроизводимым вибростендом координатам корпус 16 и ползун 17, образующие проточные камеры 18 и 19, сообщенные со сливом и общим насосом 20- Устройство для автоматического управления включает устанавливаемые на соединяемых через демпфер частях вибростенда виброизмерительные преобразователи 21, 22 и последовательно соединенные элемент 23 сравнения, блок 26 выделения модуля, пороговый элемент 27, блок 28 управления и регулятор 29 давления, включенный в магистраль сообщения насоса с камерами демпфера. 3 ил. 00 37-91 Щиг.3 168-3398 Изобретение относится к технике вибрационных испытаний объектог і именно к двухкоординатным вибростендам, и является усовершенствованием изобретения по авт. св. № 1435979, Целью изобретения является повышение точности воспроизведения вибрации. Это достигается за счет уменьшения j 0 неравномерности амплитудно-частотной характеристики вибростенда по виброускорению. На фиг. 1 схематично изображен' двухкоординатцый виростенд, общий 15 вид; на фиг. 2 - вид по стрелке А на фиг. 1; на фиг. 3 - Управляемый демпфирующий элемент. Двухкоординатньгй вибростеид содержит основание 1, установленные на нем 20 по взаимно перпендикулярным направлениям вибровозбудителей 2 и 3 со столами 4 и 5 соответственно, платформу 6 для установки испытуемого объекта (не показан) и узлы соединения плат- 25 формы 6 со столами 4 и 5. Каждый узел соединения содержит закрепленные соответственно на платформе 6 и столах 4, 5 первые 7 и вторые 8 корпусные детали, эллиптические упругие элемен- 30 ты 9, выполненные в виде охватывающих ролики лент (не показаны), устройства 10 натяжения лент, устройства 11 выборки зазоров, дополнительные узлы 12 и 13 соединения платформы 6 со стола- ^с ми 5, 4 вибровозбудителей 3, 2 и дополнительные узлы 14, 15 соединения платформы 6 с основанием 1 t выполненные каждый в виде гидравлического демпфера с управляемым демпфированием в «О направлении действия собственного вибровозбудителя, и устройства для автоматического управления демпферами . Каждый из демпферов включает поцвижные друг относительно друга по 45 воспроизводимым координатам вибрации корпус 16 и размещенный в нем ползун' 17, образующие две проточные камеры 18 и 19, которые сообщены со сливом и общим насосом 20. Каждое из уст,« ройств для автоматического управления демпфером включает закрепленные на соединяемых через демпфер частях вибростенда два виброизмерительных преобразователя 21 и 22, основная ось чувствительности каждого из которых ориентирована по воспроизводимой координате вибрации, и последовательно соединенные элемент 23 сравнения, с входами которого через согласующие усилители 24 и 25 соединены виброизмерительные преобразователи 21 и 22, блок 26 выделения модуля, пороговый элемент 27, блок 28 управления и регулятор 29 давления, включенный в магистраль сообщения насоса 20 с камерами 18 и 19 демпфера. На фиг. 3 поз. 30, 31, 32 обозначены магистрали слива, собственно демпфирования и гидростатических направляющих. Демпфирующий элемент обеспечивает управляемое демпфирование колебаний (в направлении оси 0-0 на фиг. 3) ползуна 17 относительно корпуса 16 путем изменения давления в магистрали 31, На^-чъная же величина демпфирования длн конкретного демпфера обеспечивается, например, путем выбора длины 1 , и диаметра магистрали 31 на уча, гт*е l j . В гидравлическом демпфере ползун 17 перемещается одновременно свободно относительно корпуса 16 в направлении оси, перпендикулярной плоскости чертежа, при помощи гидростатических направляющих, образованных камерой 19. Требуемое давление в камере 19 обеспечивается регулятором 29 посредством магистрали 32, поверхностями корпуса 16 и ползуна 17. Проточные камеры 18 и 19 соединены с магистралью 30 слива для удаления отработанной жидкости. Двухкоординатньгй , вибростенд работает следующимобразом. Перед началом испытаний производится последовательная настройка устройств натяжения и устройств выборки зазоров. При этом каждая лента узлов соединения вибростенда растягивается натяжными механизмами таким усилием, чтобы суммарная сила растяжения превышала инерционные силы, действующие на платформу в процессе испытаний, а устройствами 11 устраняются технологические и монтажные зазоры в узлах соединения стенда. Затем включают и настраивают воздействием на величины давлений в магистрали 32 регулятором 29, а в магистрали 31 через блоки 16-29 вспомогательные узлы 1215 соединения. • Вначале настраивают давления в магистралях 32 узлов 12-15 при некотором начальном давлении Р о (определяется экспериментально) в магистралях 31. Затем настраивают давление в магистралях 31 узлов на предстоящий 5 1683398 режим испытаний. Для этого на платформе 6 закрепляют эгпвивадент нагрузки, соответствующий приведенной массе испытуемого объекта, сканируют частоту возбуждения вибровозбудителями стенда в заданном рабочем диапазоне частот по ка;кдой координате в отдельности и анализируют АЧХ. При этом, если оказывается, что в некотором поддиапазоне частот пики на АЧХ при первоначальных давлениях Р о в магистралях 31 превышают заданные величины, то производится предварительная коррекция АЧХ вибростенда по каждой координате при помощи узлов 12, 13 и окончательная коррекция АЧХ при помощи узлов 14, 15. Для этого последовательно включают устройства управления узлов 12, 13. Настройка узлов осуществляется в автоматическом режиме по сигналам виброизмерительных преобразователей 21 и 22, выходному сигналу U блока 26 и опорному сигналу U O f ] (определяется для каждого узла экспериментально) блока 27 при помощи блока 28 управления и регулятора 29, который увеличивает давление в магистрали 31 до тех пор, пока выходной сигнал U блока 26 не сравняется по величине с заданным опорным сигналом Uor, . Затем последовательно включаются устройства управления узлов 14, 15 и осуществляется их настройка аналогично блокам 12, 13. На этом этап настройки заканчивается. На платформу устанавливают испытываемый объект и включают вибровозбудитепи 2 и 3. Платформа 6 при этом совершает колебания одновременно в вертикальном и горизонтальном направлениях, а испытываемый объект подвергается воздействию двухкоординатных вибрационных нагрузок. Применение вспомогательных узлов 12-15 соединения, выполненных в виде гидравлических демпферов с управляемым демпфированием, уменьшает нерав номерность амплитудно-частотной характеристики стенда по виброускорению, в результате происходит повышение точности воспроизведения заданной вибрации на платформе двухкоординатного вибростенда. Ф о р м у л а и з о б р е т е н и я 10 Двухкоординатный вибростенд по авт. св. № 1435979, о т л и ч а ю щ и й с я тем, что, с целью повышения точности воспроизведения вибрации за счет уменьшения неравномернос15 ти амплитудно-частотной характеристики вибростенда по виброускорению, он снабжен установленными по каждой из воспроизводимых координат вибрации 20 дополнительными узлами соединения платформы со столом вибровозбудителя и основанием, выполненными каждый в виде гидравлического демпфера с управляемым демпфированием в направлении 25 действия собственного вибровозбудителя, и устройствами для автоматического управления демпферами, каждый из демпферов включает подвижные друг относительно друга по воспроизводимым 30 координатам вибрации корпус и размещенный в нем ползун, образующие две проточные камеры, которые сообщены со сливом и общим насосом, а каждое из устройств для автоматического управления демпфером включает закреп* ленные на соединяемых через демпфер частях вибростеида два виброизмерительных преобразователя, основная ось чувствительности каждого из которых ориентирована по воспроизводимой 40 координате вибрации, и последовательно соединенные элемент сравнения, с входами которого через согласующие усилители соединены виброизмерительные преобразователи, блок выделения 45 модуля, пороговый элемент, блок управления и регулятор давления, включенный в магистраль сообщения насоса с камерами демпфера. • , і \ (•'• і ' і 10 S/S Редактор Н.Суханова Составитель В.Шпачук Техред А.Кравчук Фиг. Корректор Л.Пилипенко Закаэ 3842/ДСП Тираж . Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Two-coordinate vibro-testbench

Автори англійською

Bozhko Oleksandr Yevhenovych, Shpachuk Volodymyr Petrovych, Puchkov Serhii Yuriiovych

Назва патенту російською

Двух координатный вибростенд

Автори російською

Божко Александр Евгеньевич, Шпачук Владимир Петрович, Пучков Сергей Юрьевич

МПК / Мітки

МПК: G01M 7/06

Мітки: двокоординатний, вібростенд
