Закупорювальний пристрій
Номер патенту: 59314
Опубліковано: 10.05.2011
Формула / Реферат

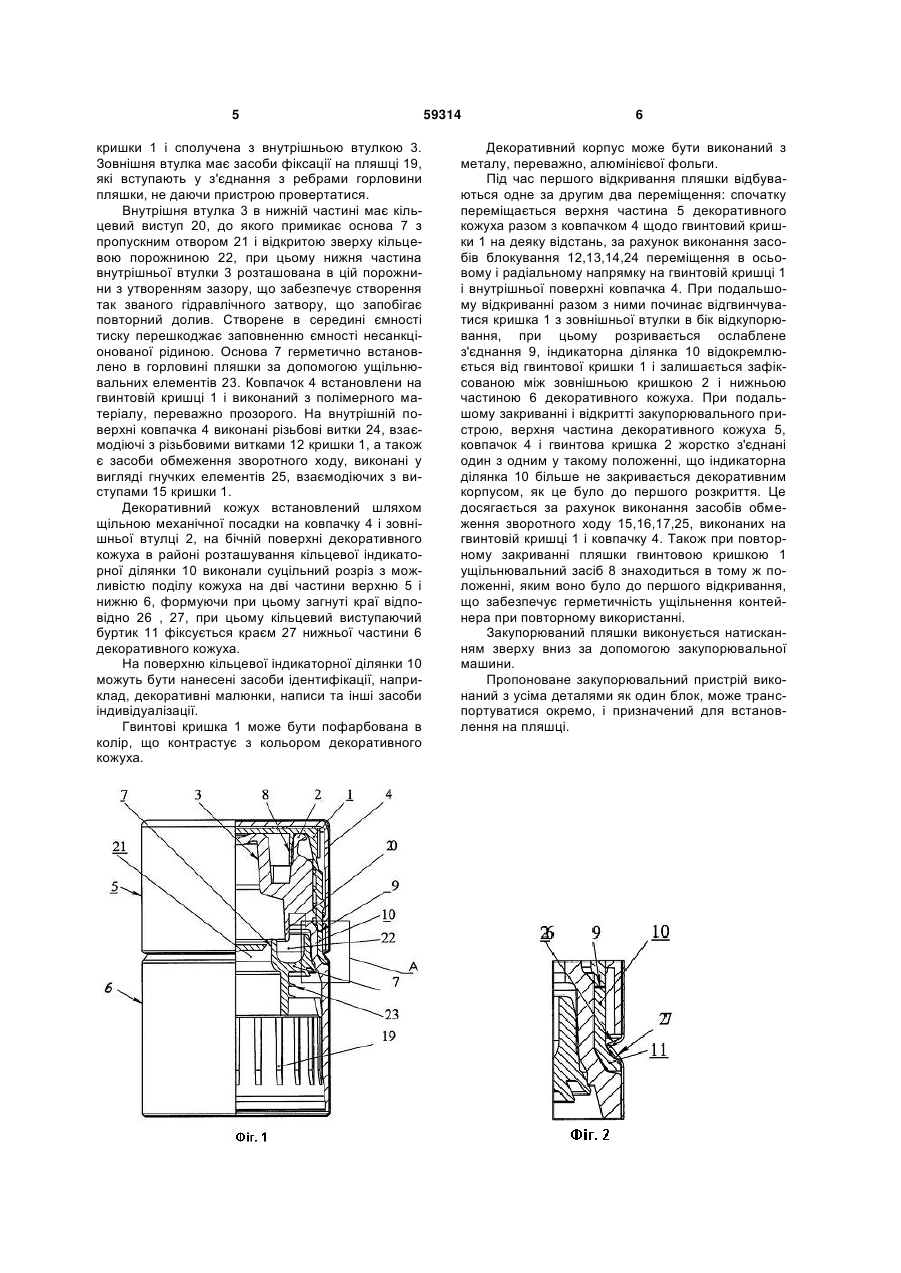

1. Закупорювальний пристрій, що містить гвинтову кришку з ущільнюючим засобом і засобом індикації розкриття, закріплену за допомогою різьби на зовнішній втулці, з'єднаній з внутрішньою втулкою, виконаною із засобами фіксації на пляшці, декоративний кожух, виконаний з можливістю розділення на дві частини при першому розкритті, який відрізняється тим, що засіб індикації розкриття виконаний у вигляді кільцевої індикаторної ділянки, з'єднаної ослабленим з'єднанням з гвинтовою кришкою, а між гвинтовою кришкою і верхньою частиною декоративного кожуха встановлений ковпачок, причому гвинтова кришка і внутрішня поверхня ковпачка забезпечені засобами блокування переміщення в осьовому і радіальному напрямку верхньої частини кожуха з ковпачком щодо гвинтової кришки в початковій стадії розкриття на деяку відстань, а також встановлені з можливістю передачі крутного моменту гвинтовій кришці при подальшому продовженні процесу розкриття, забезпечуючи при цьому відділення кільцевої індикаторної ділянки від зазначеної кришки шляхом розриву ослабленого з'єднання.
2. Закупорювальний пристрій за п. 1, який відрізняється тим, що гвинтова кришка і внутрішня поверхня ковпачка забезпечені засобами обмеження зворотного ходу верхньої частини декоративного кожуха з ковпачком від переміщення вниз в початкове положення таким чином, щоб індикаторна ділянка завжди залишалася видимою.
3. Закупорювальний пристрій за п. 1, який відрізняється тим, що на поверхню кільцевої індикаторної ділянки нанесені засоби ідентифікації.
Текст

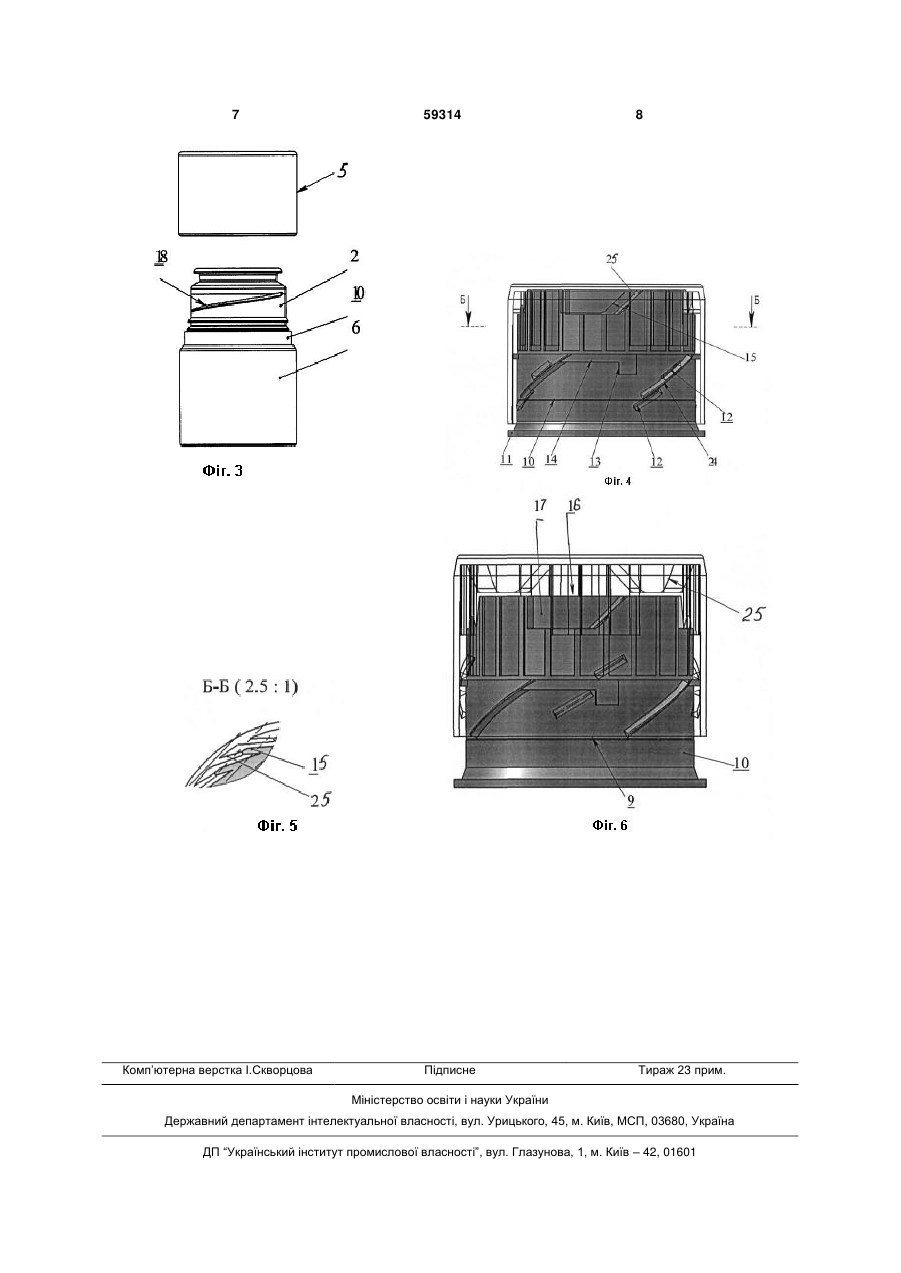

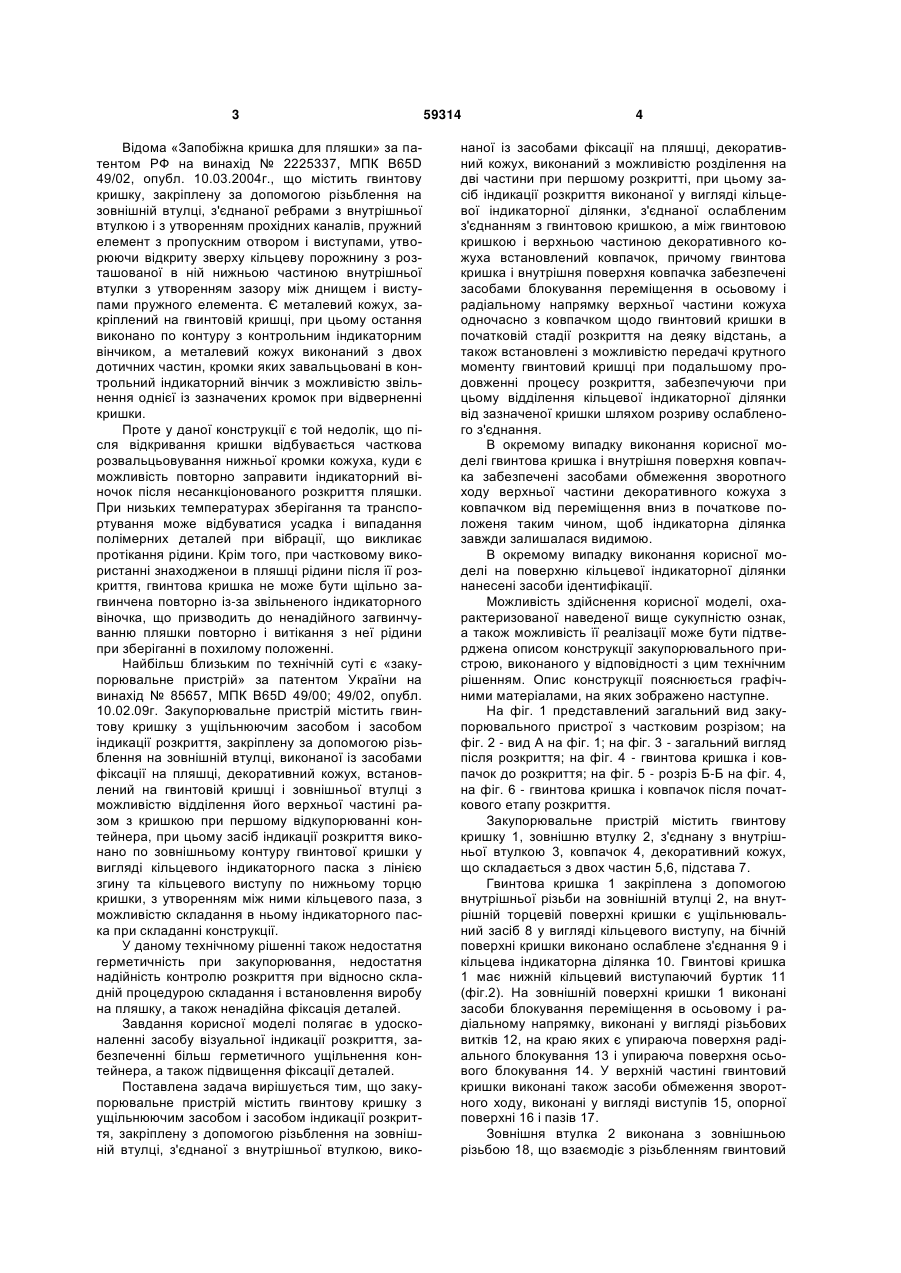

1. Закупорювальний пристрій, що містить гвинтову кришку з ущільнюючим засобом і засобом індикації розкриття, закріплену за допомогою різьби на зовнішній втулці, з'єднаній з внутрішньою втулкою, виконаною із засобами фіксації на пляшці, декоративний кожух, виконаний з можливістю розділення на дві частини при першому розкритті, який відрізняється тим, що засіб індикації розкриття виконаний у вигляді кільцевої індикаторної ділянки, з'єднаної ослабленим з'єднанням з гвинтовою кришкою, а між гвинтовою кришкою і верхньою частиною декоративного кожуха встановле U 1 3 Відома «Запобіжна кришка для пляшки» за патентом РФ на винахід № 2225337, МПК B65D 49/02, опубл. 10.03.2004г., що містить гвинтову кришку, закріплену за допомогою різьблення на зовнішній втулці, з'єднаної ребрами з внутрішньої втулкою і з утворенням прохідних каналів, пружний елемент з пропускним отвором і виступами, утворюючи відкриту зверху кільцеву порожнину з розташованої в ній нижньою частиною внутрішньої втулки з утворенням зазору між днищем і виступами пружного елемента. Є металевий кожух, закріплений на гвинтовій кришці, при цьому остання виконано по контуру з контрольним індикаторним вінчиком, а металевий кожух виконаний з двох дотичних частин, кромки яких завальцьовані в контрольний індикаторний вінчик з можливістю звільнення однієї із зазначених кромок при відверненні кришки. Проте у даної конструкції є той недолік, що після відкривання кришки відбувається часткова розвальцьовування нижньої кромки кожуха, куди є можливість повторно заправити індикаторний віночок після несанкціонованого розкриття пляшки. При низьких температурах зберігання та транспортування може відбуватися усадка і випадання полімерних деталей при вібрації, що викликає протікання рідини. Крім того, при частковому використанні знаходженои в пляшці рідини після її розкриття, гвинтова кришка не може бути щільно загвинчена повторно із-за звільненого індикаторного віночка, що призводить до ненадійного загвинчуванню пляшки повторно і витікання з неї рідини при зберіганні в похилому положенні. Найбільш близьким по технічній суті є «закупорювальне пристрій» за патентом України на винахід № 85657, МПК B65D 49/00; 49/02, опубл. 10.02.09г. Закупорювальне пристрій містить гвинтову кришку з ущільнюючим засобом і засобом індикації розкриття, закріплену за допомогою різьблення на зовнішній втулці, виконаної із засобами фіксації на пляшці, декоративний кожух, встановлений на гвинтовій кришці і зовнішньої втулці з можливістю відділення його верхньої частині разом з кришкою при першому відкупорюванні контейнера, при цьому засіб індикації розкриття виконано по зовнішньому контуру гвинтової кришки у вигляді кільцевого індикаторного паска з лінією згину та кільцевого виступу по нижньому торцю кришки, з утворенням між ними кільцевого паза, з можливістю складання в ньому індикаторного паска при складанні конструкції. У даному технічному рішенні також недостатня герметичність при закупорювання, недостатня надійність контролю розкриття при відносно складній процедурою складання і встановлення виробу на пляшку, а також ненадійна фіксація деталей. Завдання корисної моделі полягає в удосконаленні засобу візуальної індикації розкриття, забезпеченні більш герметичного ущільнення контейнера, а також підвищення фіксації деталей. Поставлена задача вирішується тим, що закупорювальне пристрій містить гвинтову кришку з ущільнюючим засобом і засобом індикації розкриття, закріплену з допомогою різьблення на зовнішній втулці, з'єднаної з внутрішньої втулкою, вико 59314 4 наної із засобами фіксації на пляшці, декоративний кожух, виконаний з можливістю розділення на дві частини при першому розкритті, при цьому засіб індикації розкриття виконаної у вигляді кільцевої індикаторної ділянки, з'єднаної ослабленим з'єднанням з гвинтовою кришкою, а між гвинтовою кришкою і верхньою частиною декоративного кожуха встановлений ковпачок, причому гвинтова кришка і внутрішня поверхня ковпачка забезпечені засобами блокування переміщення в осьовому і радіальному напрямку верхньої частини кожуха одночасно з ковпачком щодо гвинтовий кришки в початковій стадії розкриття на деяку відстань, а також встановлені з можливістю передачі крутного моменту гвинтовий кришці при подальшому продовженні процесу розкриття, забезпечуючи при цьому відділення кільцевої індикаторної ділянки від зазначеної кришки шляхом розриву ослабленого з'єднання. В окремому випадку виконання корисної моделі гвинтова кришка і внутрішня поверхня ковпачка забезпечені засобами обмеження зворотного ходу верхньої частини декоративного кожуха з ковпачком від переміщення вниз в початкове положеня таким чином, щоб індикаторна ділянка завжди залишалася видимою. В окремому випадку виконання корисної моделі на поверхню кільцевої індикаторної ділянки нанесені засоби ідентифікації. Можливість здійснення корисної моделі, охарактеризованої наведеної вище сукупністю ознак, а також можливість її реалізації може бути підтверджена описом конструкції закупорювального пристрою, виконаного у відповідності з цим технічним рішенням. Опис конструкції пояснюється графічними матеріалами, на яких зображено наступне. На фіг. 1 представлений загальний вид закупорювального пристрої з частковим розрізом; на фіг. 2 - вид А на фіг. 1; на фіг. 3 - загальний вигляд після розкриття; на фіг. 4 - гвинтова кришка і ковпачок до розкриття; на фіг. 5 - розріз Б-Б на фіг. 4, на фіг. 6 - гвинтова кришка і ковпачок після початкового етапу розкриття. Закупорювальне пристрій містить гвинтову кришку 1, зовнішню втулку 2, з'єднану з внутрішньої втулкою 3, ковпачок 4, декоративний кожух, що складається з двох частин 5,6, підстава 7. Гвинтова кришка 1 закріплена з допомогою внутрішньої різьби на зовнішній втулці 2, на внутрішній торцевій поверхні кришки є ущільнювальний засіб 8 у вигляді кільцевого виступу, на бічній поверхні кришки виконано ослаблене з'єднання 9 і кільцева індикаторна ділянка 10. Гвинтові кришка 1 має нижній кільцевий виступаючий буртик 11 (фіг.2). На зовнішній поверхні кришки 1 виконані засоби блокування переміщення в осьовому і радіальному напрямку, виконані у вигляді різьбових витків 12, на краю яких є упираюча поверхня радіального блокування 13 і упираюча поверхня осьового блокування 14. У верхній частині гвинтовий кришки виконані також засоби обмеження зворотного ходу, виконані у вигляді виступів 15, опорної поверхні 16 і пазів 17. Зовнішня втулка 2 виконана з зовнішньою різьбою 18, що взаємодіє з різьбленням гвинтовий 5 кришки 1 і сполучена з внутрішньою втулкою 3. Зовнішня втулка має засоби фіксації на пляшці 19, які вступають у з'єднання з ребрами горловини пляшки, не даючи пристрою провертатися. Внутрішня втулка 3 в нижній частині має кільцевий виступ 20, до якого примикає основа 7 з пропускним отвором 21 і відкритою зверху кільцевою порожниною 22, при цьому нижня частина внутрішньої втулки 3 розташована в цій порожнини з утворенням зазору, що забезпечує створення так званого гідравлічного затвору, що запобігає повторний долив. Створене в середині ємності тиску перешкоджає заповненню ємності несанкціонованої рідиною. Основа 7 герметично встановлено в горловині пляшки за допомогою ущільнювальних елементів 23. Ковпачок 4 встановлени на гвинтовій кришці 1 і виконаний з полімерного матеріалу, переважно прозорого. На внутрішній поверхні ковпачка 4 виконані різьбові витки 24, взаємодіючі з різьбовими витками 12 кришки 1, а також є засоби обмеження зворотного ходу, виконані у вигляді гнучких елементів 25, взаємодіючих з виступами 15 кришки 1. Декоративний кожух встановлений шляхом щільною механічної посадки на ковпачку 4 і зовнішньої втулці 2, на бічній поверхні декоративного кожуха в районі розташування кільцевої індикаторної ділянки 10 виконали суцільний розріз з можливістю поділу кожуха на дві частини верхню 5 і нижню 6, формуючи при цьому загнуті краї відповідно 26 , 27, при цьому кільцевий виступаючий буртик 11 фіксується краєм 27 нижньої частини 6 декоративного кожуха. На поверхню кільцевої індикаторної ділянки 10 можуть бути нанесені засоби ідентифікації, наприклад, декоративні малюнки, написи та інші засоби індивідуалізації. Гвинтові кришка 1 може бути пофарбована в колір, що контрастує з кольором декоративного кожуха. 59314 6 Декоративний корпус може бути виконаний з металу, переважно, алюмінієвої фольги. Під час першого відкривання пляшки відбуваються одне за другим два переміщення: спочатку переміщається верхня частина 5 декоративного кожуха разом з ковпачком 4 щодо гвинтовий кришки 1 на деяку відстань, за рахунок виконання засобів блокування 12,13,14,24 переміщення в осьовому і радіальному напрямку на гвинтовій кришці 1 і внутрішньої поверхні ковпачка 4. При подальшому відкриванні разом з ними починає відгвинчуватися кришка 1 з зовнішньої втулки в бік відкупорювання, при цьому розривається ослаблене з'єднання 9, індикаторна ділянка 10 відокремлюється від гвинтової кришки 1 і залишається зафіксованою між зовнішньою кришкою 2 і нижньою частиною 6 декоративного кожуха. При подальшому закриванні і відкритті закупорювального пристрою, верхня частина декоративного кожуха 5, ковпачок 4 і гвинтова кришка 2 жорстко з'єднані один з одним у такому положенні, що індикаторна ділянка 10 більше не закривається декоративним корпусом, як це було до першого розкриття. Це досягається за рахунок виконання засобів обмеження зворотного ходу 15,16,17,25, виконаних на гвинтовій кришці 1 і ковпачку 4. Також при повторному закриванні пляшки гвинтовою кришкою 1 ущільнювальний засіб 8 знаходиться в тому ж положенні, яким воно було до першого відкривання, що забезпечує герметичність ущільнення контейнера при повторному використанні. Закупорюваний пляшки виконується натисканням зверху вниз за допомогою закупорювальної машини. Пропоноване закупорювальний пристрій виконаний з усіма деталями як один блок, може транспортуватися окремо, і призначений для встановлення на пляшці. 7 Комп’ютерна верстка І.Скворцова 59314 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClosing device
Автори англійськоюPakhomov Dmitrii Ivanovich, Biriukov Nikolai Petrovich
Назва патенту російськоюУкупорочное устройство
Автори російськоюПахомов Дмитрий Иванович, Бирюков Николай Петрович
МПК / Мітки
МПК: B65D 49/02, B65D 49/00
Мітки: пристрій, закупорювальний
