Канальний конвектор

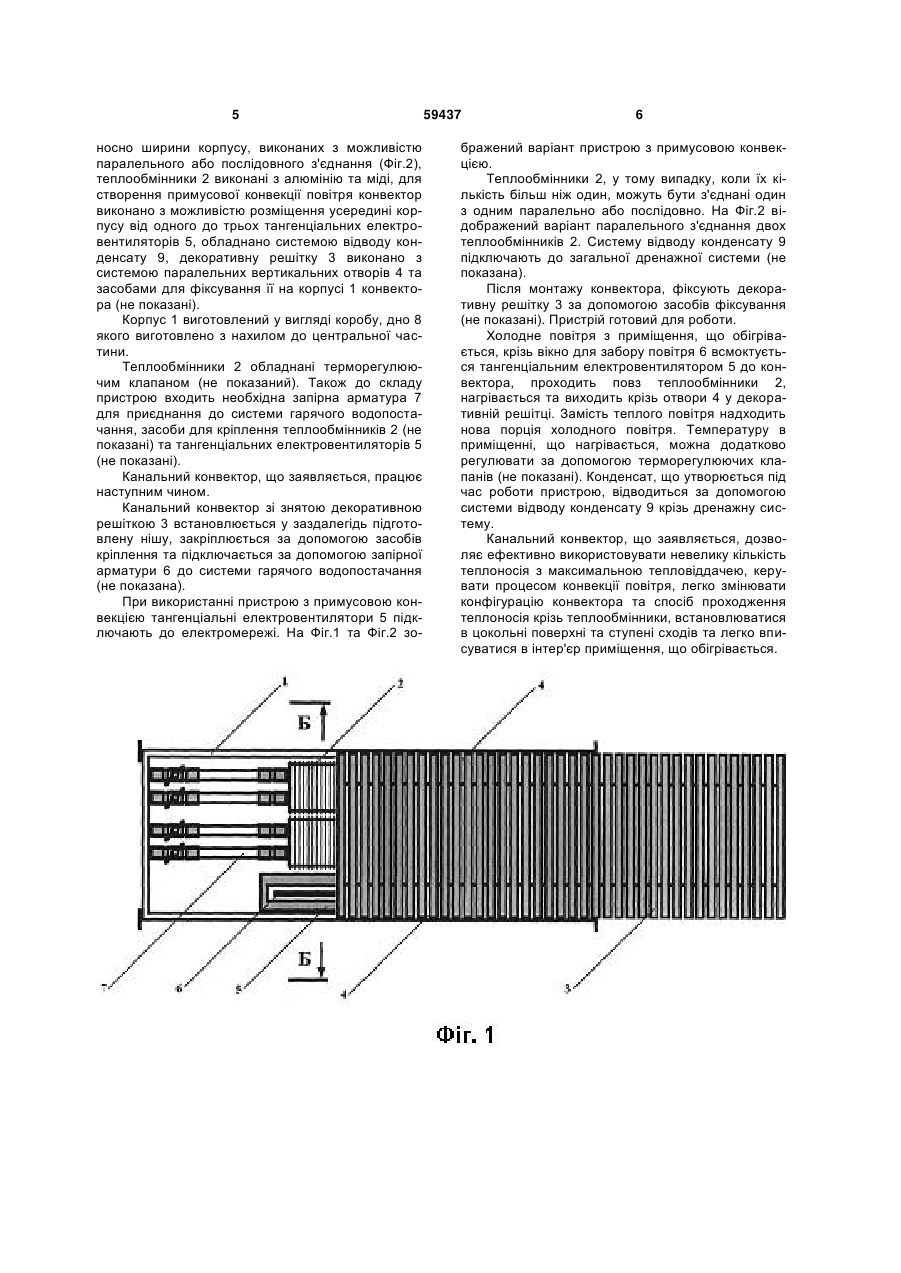

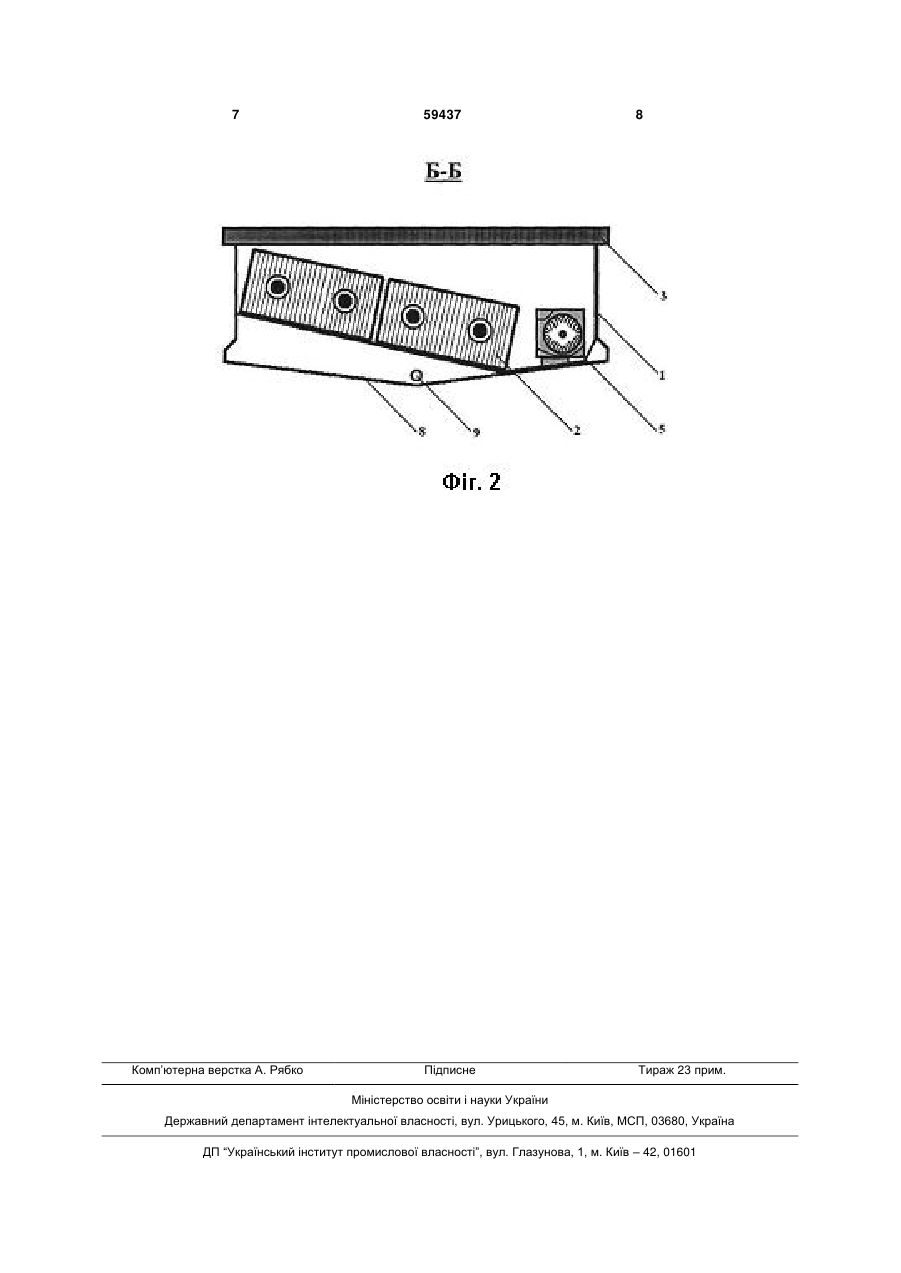

1. Канальний конвектор, що містить корпус з декоративною решіткою, усередині якого встановлено теплообмінник, при цьому теплообмінник виконано із мідних труб, на яких закріплені пластини, який відрізняється тим, що усередині корпусу розміщено від одного до двох теплообмінників, розміщених під кутом не більше ніж 30 градусів відносно ширини корпусу, виконаних з можливістю паралельного або послідовного з'єднання, тепло 3 дозволяє легко змінювати конфігурацію конвектора та спосіб проходження теплоносія крізь теплообмінники; надає можливість встановлювати його в цокольних поверхнях та ступенях сходів; дозволяє легко вписатись в інтер'єр приміщення, що обігрівається, та обрати придатний матеріал для декоративної решітки з великої кількості сучасних матеріалів. Поставлену задачу вирішує пристрій за корисною моделлю, що заявляється, а саме: канальний конвектор, що містить корпус з декоративною решіткою, усередині якого встановлено теплообмінник, при цьому теплообмінник виконано із мідних труб, на яких закріплені пластини, при цьому усередині корпусу розміщено від одного до двох теплообмінників, розміщених під кутом не більш ніж 30 градусів відносно ширини корпусу, виконаних з можливістю паралельного або послідовного з'єднання, теплообмінники виконані з алюмінію та міді, для створення примусової конвекції повітря конвектор виконано з можливістю розміщення усередині корпусу від одного до трьох тангенціальних електровентиляторів, обладнано системою відводу конденсату, декоративну решітку виконано з системою паралельних вертикальних отворів та засобами для фіксування її на корпусі конвектора. Доцільно у якості матеріалу для виготовлення декоративної решітки обрати з групи, що складається з дерева, пластмаси, фанери, металу або композитного матеріалу тощо. Доцільно декоративну решітку виготовляти жорсткою або такою, що згортається. Крім зазначених економічних та ергономічних переваг слід також відмітити легкість встановлювання пристрою та легкість зміни декоративної решітки. Прослідкуємо причинно-наслідковий зв'язок зазначених суттєвих ознак із отриманим технічним результатом. Корпус пристрою виготовлений у вигляді короба із нержавіючої сталі, є повністю закритим з усіх боків, крім верхньої частини, що сприяє тому, що при природній конвекції холодне повітря поступає крізь отвори у декоративній решітці, нагрівається та спрямовується у приміщення крізь ці самі отвори у декоративній решітці. А при примусовій конвекції холодне повітря з приміщення, що обігрівається, крізь вікно для забору повітря всмоктується тангенціальним електровентилятором до конвектора, проходить повз теплообмінники, нагрівається та виходить крізь отвори у декоративній решітці. Замість теплого повітря надходить нова порція холодного повітря. Обладнання пристрою змінною кількістю теплообмінників дозволяє додатково регулювати потужність теплового потоку та пристосовувати пристрій до приміщень різної площі. Розміщення теплообмінників під кутом не більш ніж 30 градусів, дозволяє максимально ефективно (найбільшою площею ребер теплообмінників) нагрівати холодне повітря, та більш чітко спрямовувати нагріте повітря. Кількість тепла, що виробляється за допомогою даного пристрою, можна збільшувати у декіль 59437 4 ка разів також шляхом обладнання його тангенціальними електровентиляторами різного розміру та потужності. Виконання декоративної решітки жорсткою або такою, що згортається, дозволяє при необхідності отримати легкий доступ до внутрішньої частини пристрою. Конструкція теплообмінника заслуговує окремої уваги, оскільки застосовані теплообмінника не містять важких стальних пластин, які спочатку повинні самі прогрітися, а тільки потім віддавати накопичене тепло. Такий теплообмінник містить мідну трубу або дві мідні труби (подвійний варіант) та ребра з алюмінію, які миттєво нагріваються та віддають тепло. Таким чином, скорочується час нагрівання повітря в приміщенні. Також ці теплообмінника мають зменшену масу, що зменшує інертність пристрою та сприяє тому, що для його нагрівання достатньо невеликої кількості води. Ще однією перевагою зазначених теплообмінників є те, що вони рівномірно розподіляють тепло, виділяють здорове безпечне тепло. Для додаткового керування створенням комфортного клімату у приміщенні, що нагрівається, пристрій, що заявляється, обладнується терморегулюючим клапаном. При нагріванні приміщення за допомогою пристрою, що заявляється, також можна змінювати спосіб проходження теплоносія крізь теплообмінники, підключаючи теплообмінника паралельно або послідовно. Оскільки при потраплянні холодного повітря на ребрах теплообмінників може утворюватися конденсат, який потім потрапляє на дно корпусу пристрою, дно корпусу виготовлено з нахилом до центру, а пристрій обладнано системою відведення конденсату. Декоративна решітка, крім основних функцій забезпечення доступу холодного повітря усередину пристрою та спрямування нагрітого повітря у приміщення, відіграє також оздоблювальну функцію. Використання різних сучасних матеріалів, різного кольору та структури, дозволяє прикрасити приміщення на будь-який смак. Як видно зазначені у формулі корисної моделі, що заявляється, суттєві ознаки знаходяться у причинно-наслідковому зв'язку із досягнутим технічним результатом. Наведені нижче фігури креслення, як і опис прикладів конкретної реалізації радіатору опалення конвекційного типу, наведені лише для ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений формулою корисної моделі: Фіг.1 - загальний вигляд канального конвектора з частково знятою декоративною решіткою; Фіг.2 - поперечний переріз канального конвектора на Фіг.1. Згідно Фіг.1 і Фіг.2 канальний конвектор містить корпус 1 з декоративною решіткою 3, усередині якого встановлено теплообмінник 2, при цьому теплообмінник 2 виконано із мідних труб, на яких закріплені пластини, де усередині корпусу 1 розміщено від одного до двох теплообмінників 2 , розміщених під кутом не більш ніж 30 градусів від 5 носно ширини корпусу, виконаних з можливістю паралельного або послідовного з'єднання (Фіг.2), теплообмінники 2 виконані з алюмінію та міді, для створення примусової конвекції повітря конвектор виконано з можливістю розміщення усередині корпусу від одного до трьох тангенціальних електровентиляторів 5, обладнано системою відводу конденсату 9, декоративну решітку 3 виконано з системою паралельних вертикальних отворів 4 та засобами для фіксування її на корпусі 1 конвектора (не показані). Корпус 1 виготовлений у вигляді коробу, дно 8 якого виготовлено з нахилом до центральної частини. Теплообмінники 2 обладнані терморегулюючим клапаном (не показаний). Також до складу пристрою входить необхідна запірна арматура 7 для приєднання до системи гарячого водопостачання, засоби для кріплення теплообмінників 2 (не показані) та тангенціальних електровентиляторів 5 (не показані). Канальний конвектор, що заявляється, працює наступним чином. Канальний конвектор зі знятою декоративною решіткою 3 встановлюється у заздалегідь підготовлену нішу, закріплюється за допомогою засобів кріплення та підключається за допомогою запірної арматури 6 до системи гарячого водопостачання (не показана). При використанні пристрою з примусовою конвекцією тангенціальні електровентилятори 5 підключають до електромережі. На Фіг.1 та Фіг.2 зо 59437 6 бражений варіант пристрою з примусовою конвекцією. Теплообмінники 2, у тому випадку, коли їх кількість більш ніж один, можуть бути з'єднані один з одним паралельно або послідовно. На Фіг.2 відображений варіант паралельного з'єднання двох теплообмінників 2. Систему відводу конденсату 9 підключають до загальної дренажної системи (не показана). Після монтажу конвектора, фіксують декоративну решітку 3 за допомогою засобів фіксування (не показані). Пристрій готовий для роботи. Холодне повітря з приміщення, що обігрівається, крізь вікно для забору повітря 6 всмоктується тангенціальним електровентилятором 5 до конвектора, проходить повз теплообмінники 2, нагрівається та виходить крізь отвори 4 у декоративній решітці. Замість теплого повітря надходить нова порція холодного повітря. Температуру в приміщенні, що нагрівається, можна додатково регулювати за допомогою терморегулюючих клапанів (не показані). Конденсат, що утворюється під час роботи пристрою, відводиться за допомогою системи відводу конденсату 9 крізь дренажну систему. Канальний конвектор, що заявляється, дозволяє ефективно використовувати невелику кількість теплоносія з максимальною тепловіддачею, керувати процесом конвекції повітря, легко змінювати конфігурацію конвектора та спосіб проходження теплоносія крізь теплообмінники, встановлюватися в цокольні поверхні та ступені сходів та легко вписуватися в інтер'єр приміщення, що обігрівається. 7 Комп’ютерна верстка А. Рябко 59437 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
