Пристрій для стикування розтрубних труб

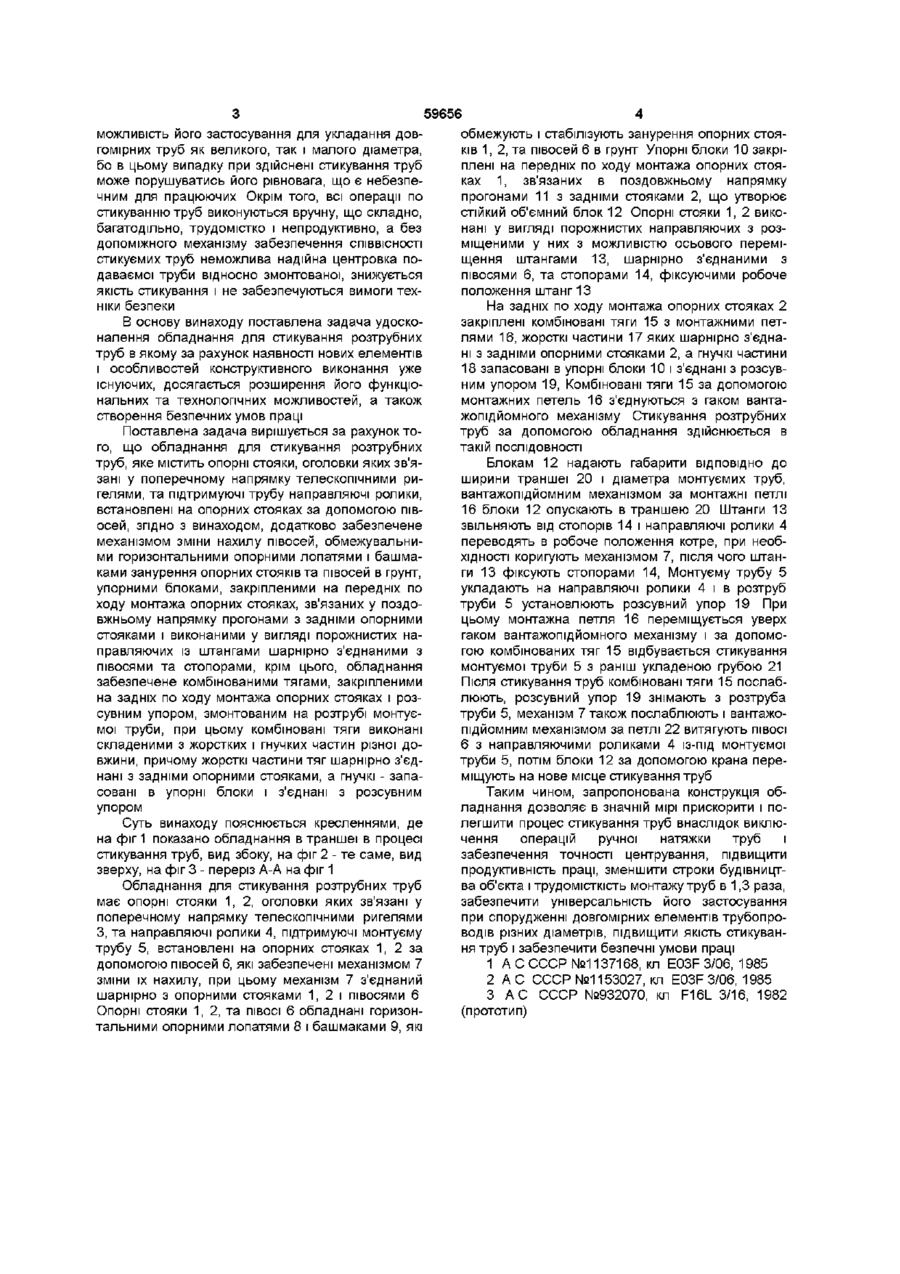

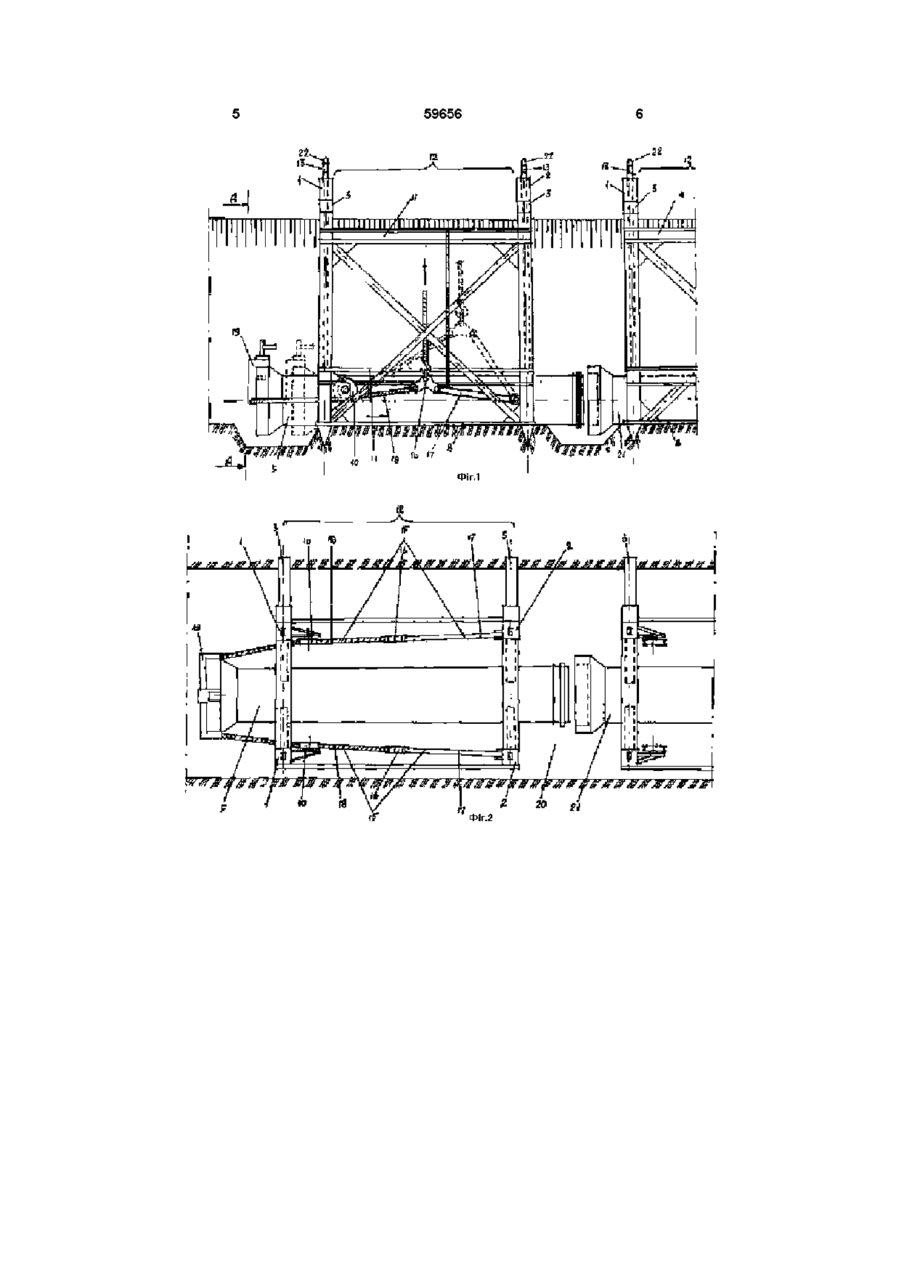

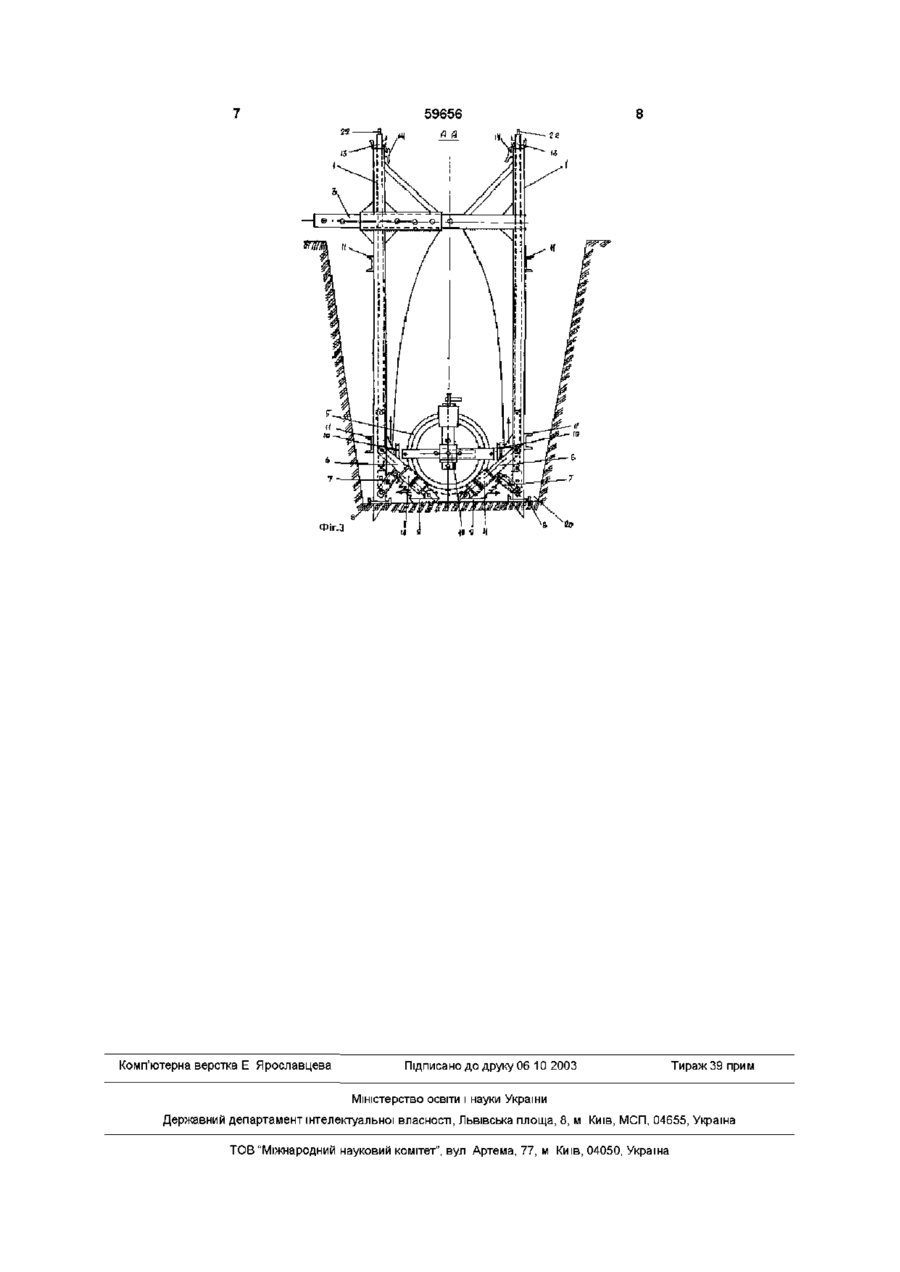

1 Обладнання для стикування розтрубних труб, що містить опорні стояки, оголовки яких зв'язані у поперечному напрямку телескопічними ригелями, та підтримуючі трубу направляючі ролики, встановлені на опорних стояках за допомогою півосей, яке відрізняється тим, що додатково обладнане механізмом зміни нахилу півосей, обмежу вальними горизонтальними опорними лопатями і башмаками занурення опорних стояків та півосей в грунт, упорними блоками, закріпленими на передніх по ходу монтажу опорних стояках, зв'язаних у поздовжньому напрямку прогонами з задніми опорними стояками, і виконаними у вигляді порожнистих напрямних із штангами, шарнірно з'єднаними з півосями та стопорами, крім цього обладнання забезпечене комбінованими тягами, закріпленими на задніх по ходу монтажу опорних стояках, і розсувним упором, змонтованим на розтрубі монтованої труби 2 Обладнання за п 1, яке відрізняється тим, що комбіновані тяги виконані складеними з жорстких і гнучких частин різної довжини причому, жорсткі частини тяг шарнірно з'єднані з задніми опорними стояками, а гнучкі - запасовані в упорні блоки і з'єднані з розсувним упором Винахід належить до галузі будівництва і може бути використаний для стикування довгомірних розтрубних трубопроводів різних діаметрів В будівництві відоме обладнання для стикування розтрубних труб, що має жорсткі тяги, одні КІНЦІ яких закріплені на монтажній петлі, з'єднаній з гаком вантажопідйомного механізму, а ІНШІ - на упорі монтуємої і на стяжці змонтованої труби [1] Недоліком цього пристрою є багатодільність, великі затрати ручної праці і часу на закріплення півхомутів, стопорних болтів, надівання на півхомути овальних кілець і т п , що ускладнює процес стикування труб і в кінцевому підсумку не забезпечується точність центрування монтуємої труби відносно розтруба раніш укладеної труби на протязі всього часу стикування забезпечення герметизації стиків при застосуванні круглого перетину гумового кільця є чітка фіксація кільця у розтрубі і відсутність перекручених місць кільця по всій окружності труби При існуючих способах стикування труб і недосконалості конструкцій обладнання для його здійснення надзвичайно складно забезпечити в стику однаковий кільцевий зазор між поверхнями труб, а це призводить до того, що гумове кільце не перекочується рівномірно по мірі входу в розтруб, скручується в джгут, який не забезпечує надійної герметизації етика Крім цього, виникає розстикування уже змонтованих труб в процесі їх монтажу, обумовлене їх осьовим горизонтальним натяганням по ходу укладки, а також велика трудомісткість, так як зусилля стикування труб діаметром 0,8 1,2м складає 60 90кН Відоме, також обладнання для стикування розтрубних труб, що містить захвати, з'єднані тягами і петлями з гаком вантажопідйомного механізму, обмежувачі повороту, стержень і фіксатор, а тяга виконана у вигляді шарнірно з'єднаних ланок [2] Недоліком цього обладнання є незабезпеченість чіткої спіавісності при стикуванні монтуємої і раніш укладеної труби, а необхідними умовами Найбільш близьким до пропонуємого по технічній суті і досягненому результату є обладнання для подачі труби в траншеї, що містить опорні стояки, оголовки яких зв'язані у поперечному напрямку телескопічними ригелями, та підтримуючі трубу ролики, встановлені на опорних стояках за допомогою півосей [3] Недоліком цього обладнання є недосконалість конструкції, що обмежує (О ю (О ю 59656 обмежують і стабілізують занурення опорних стояможливість його застосування для укладання довків 1, 2, та півосей 6 в грунт Упорні блоки 10 закрігомірних труб як великого, так і малого діаметра, плені на передніх по ходу монтажа опорних стоябо в цьому випадку при здійснені стикування труб ках 1, зв'язаних в поздовжньому напрямку може порушуватись його рівновага, що є небезпепрогонами 11 з задніми стояками 2, що утворює чним для працюючих Окрім того, всі операції по стійкий об'ємний блок 12 Опорні стояки 1, 2 викостикуванню труб виконуються вручну, що складно, нані у вигляді порожнистих направляючих з розбагатодільно, трудомістко і непродуктивно, а без міщеними у них з можливістю осьового перемідопоміжного механізму забезпечення СПІВВІСНОСТІ щення штангами 13, шарнірно з'єднаними з стикуємих труб неможлива надійна центровка попівосями 6, та стопорами 14, фіксуючими робоче даваємої труби відносно змонтованої, знижується положення штанг 13 якість стикування і не забезпечуються вимоги техніки безпеки На задніх по ходу монтажа опорних стояках 2 закріплені комбіновані тяги 15 з монтажними петВ основу винаходу поставлена задача удосколями 16, жорсткі частини 17 яких шарнірно з'єднаналення обладнання для стикування розтрубних ні з задніми опорними стояками 2, а гнучкі частини труб в якому за рахунок наявності нових елементів 18 запасовані в упорні блоки 10 і з'єднані з розсуві особливостей конструктивного виконання уже ним упором 19, Комбіновані тяги 15 за допомогою існуючих, досягається розширення його функціомонтажних петель 16 з'єднуються з гаком вантанальних та технологічних можливостей, а також жопідйомного механізму Стикування розтрубних створення безпечних умов праці труб за допомогою обладнання здійснюється в Поставлена задача вирішується за рахунок тотакій ПОСЛІДОВНОСТІ го, що обладнання для стикування розтрубних труб, яке містить опорні стояки, оголовки яких зв'яБлокам 12 надають габарити ВІДПОВІДНО ДО зані у поперечному напрямку телескопічними риширини траншеї 20 і діаметра монтуємих труб, гелями, та підтримуючі трубу направляючі ролики, вантажопідйомним механізмом за монтажні петлі встановлені на опорних стояках за допомогою пів16 блоки 12 опускають в траншею 20 Штанги 13 осей, згідно з винаходом, додатково забезпечене звільняють від стопорів 14 і направляючі ролики 4 механізмом зміни нахилу півосей, обмежувальнипереводять в робоче положення котре, при необми горизонтальними опорними лопатями і башмахідності коригують механізмом 7, після чого штанками занурення опорних стояків та півосей в грунт, ги 13 фіксують стопорами 14, Монтуєму трубу 5 упорними блоками, закріпленими на передніх по укладають на направляючі ролики 4 і в розтруб ходу монтажа опорних стояках, зв'язаних у поздотруби 5 установлюють розсувний упор 19 При вжньому напрямку прогонами з задніми опорними цьому монтажна петля 16 переміщується уверх стояками і виконаними у вигляді порожнистих нагаком вантажопідйомного механізму і за допомоправляючих із штангами шарнірно з'єднаними з гою комбінованих тяг 15 відбувається стикування півосями та стопорами, крім цього, обладнання монтуємої труби 5 з раніш укладеною грубою 21 забезпечене комбінованими тягами, закріпленими Після стикування труб комбіновані тяги 15 послабна задніх по ходу монтажа опорних стояках і розлюють, розсувний упор 19 знімають з розтруба сувним упором, змонтованим на розтрубі монтуєтруби 5, механізм 7 також послаблюють і вантажомої труби, при цьому комбіновані тяги виконані підйомним механізмом за петлі 22 витягують ПІВОСІ складеними з жорстких і гнучких частин різної до6 з направляючими роликами 4 ІЗ-ПІД монтуємої вжини, причому жорсткі частини тяг шарнірно з'єдтруби 5, потім блоки 12 за допомогою крана перенані з задніми опорними стояками, а гнучкі - запаміщують на нове місце стикування труб совані в упорні блоки і з'єднані з розсувним Таким чином, запропонована конструкція обупором ладнання дозволяє в значній мірі прискорити і полегшити процес стикування труб внаслідок виклюСуть винаходу пояснюється кресленнями, де чення операцій ручної натяжки труб і на фиг 1 показано обладнання в траншеї в процесі забезпечення точності центрування, підвищити стикування труб, вид збоку, на фіг 2 - те саме, вид продуктивність праці, зменшити строки будівництзверху, на фіг 3 - переріз А-А на фіг 1 ва об'єкта і трудомісткість монтажу труб в 1,3 раза, Обладнання для стикування розтрубних труб забезпечити універсальність його застосування має опорні стояки 1, 2, оголовки яких зв'язані у при спорудженні довгомірних елементів трубопропоперечному напрямку телескопічними ригелями водів різних діаметрів, підвищити якість стикуванЗ, та направляючі ролики 4, підтримуючі монтуєму ня труб і забезпечити безпечні умови праці трубу 5, встановлені на опорних стояках 1, 2 за допомогою півосей 6, які забезпечені механізмом 7 1 А С СССР №1137168, кл E03F 3/06, 1985 зміни їх нахилу, при цьому механізм 7 з'єднаний 2 А С СССР №1153027, кл E03F 3/06, 1985 шарнірно з опорними стояками 1, 2 і півосями 6 3 А С СССР №932070, кл F16L 3/16, 1982 Опорні стояки 1, 2, та ПІВОСІ 6 обладнані горизон(прототип) тальними опорними лопатями 8 і башмаками 9, які 59656 Фіг.2 59656 Фіг.З Комп'ютерна верстка Е Ярославцева Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
