Обладнання для монтажу розтрубних труб

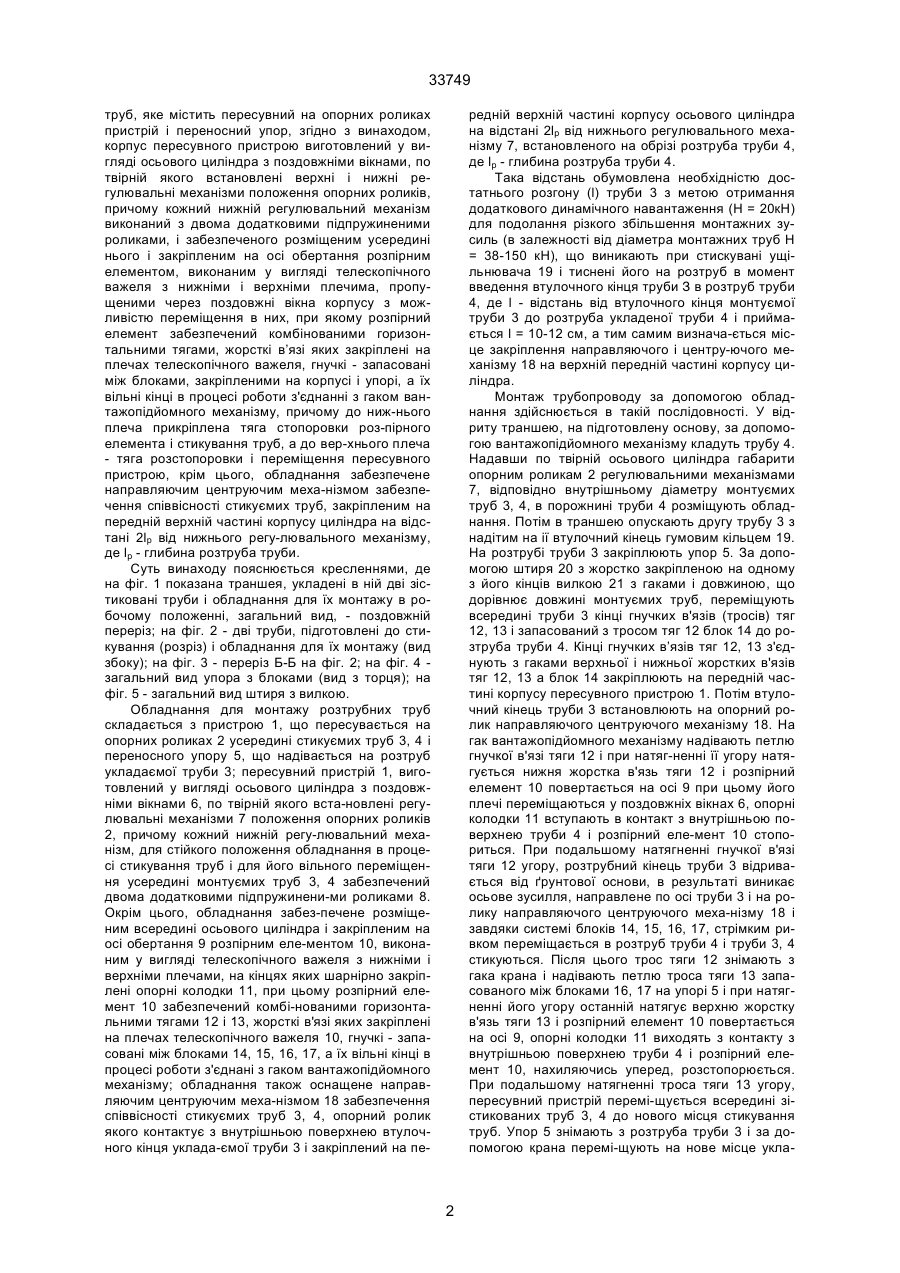

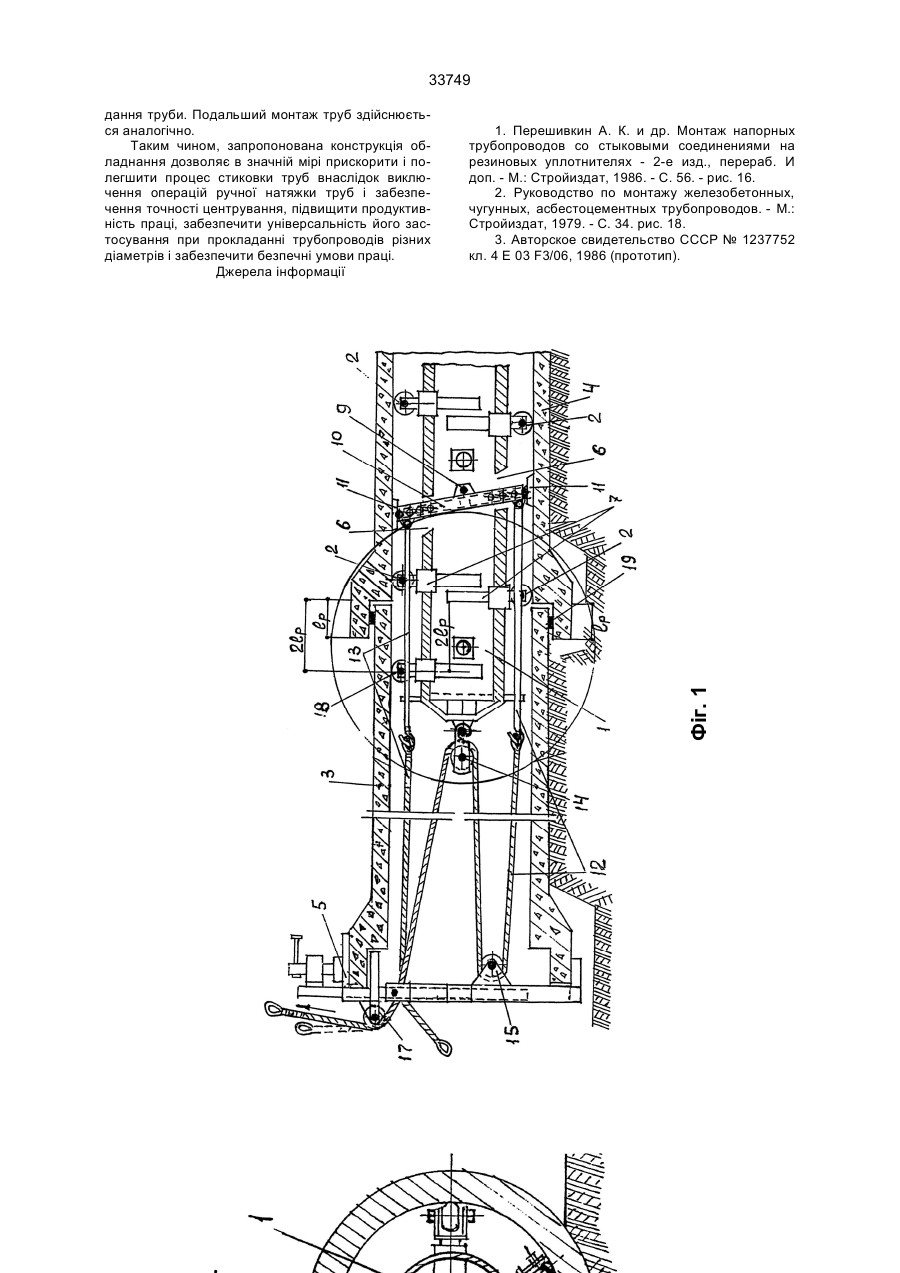

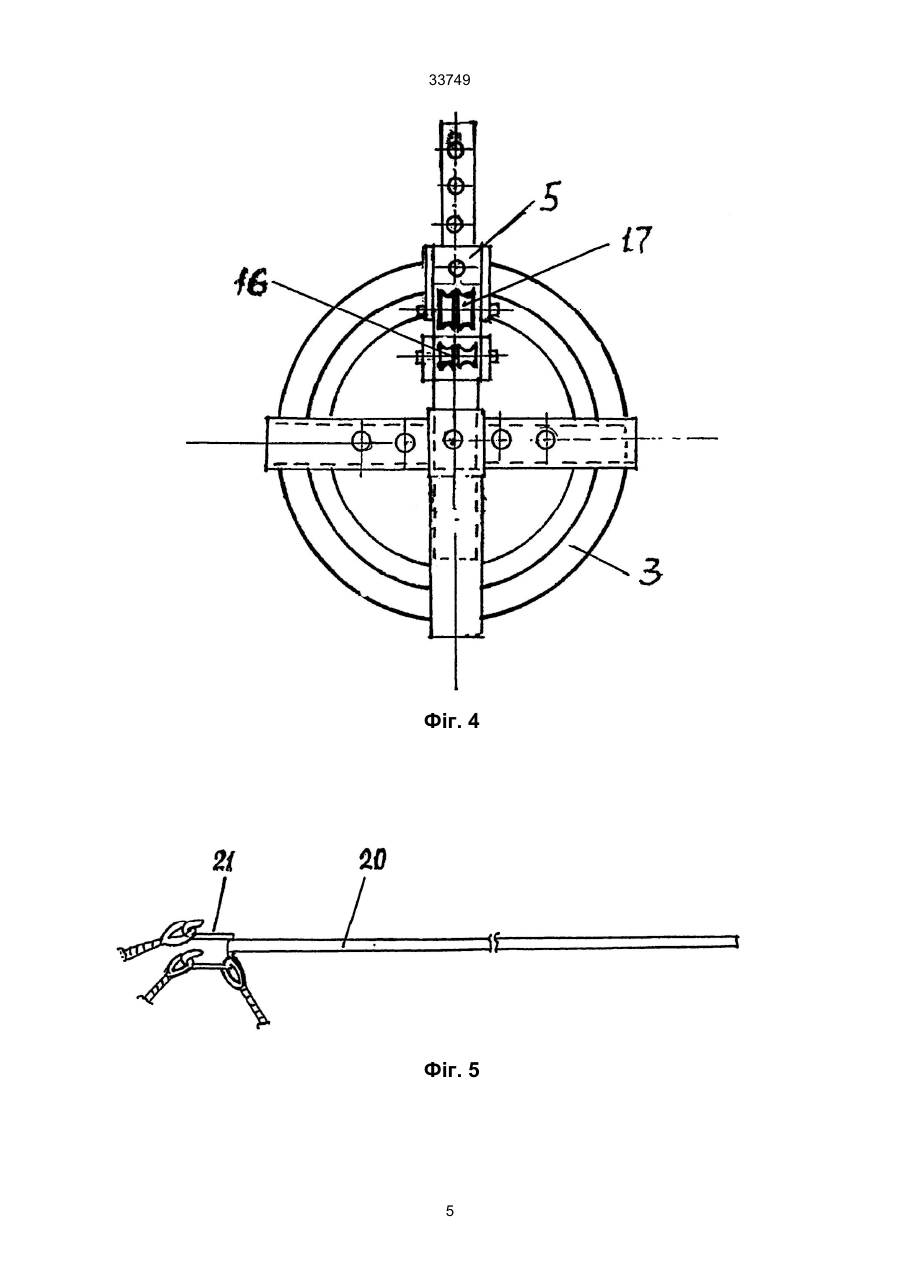

1. Обладнання для монтажу розтрубних труб, що містить пересувний на опорних роликах пристрій і переносний упор, яке відрізняється тим, що корпус пересувного пристрою виготов-лений у вигляді осьового циліндра з поздовжніми вікнами, по твірній якого встановлені верхні і нижні регулювальні механізми положення опорних роликів і забезпеченого розміщеним усередині нього і закріп A (54) ОБЛАДНАННЯ ДЛЯ МОНТАЖУ РОЗТРУБНИХ ТРУБ 33749 труб, яке містить пересувний на опорних роликах пристрій і переносний упор, згідно з винаходом, корпус пересувного пристрою виготовлений у вигляді осьового циліндра з поздовжніми вікнами, по твірній якого встановлені верхні і нижні регулювальні механізми положення опорних роликів, причому кожний нижній регулювальний механізм виконаний з двома додатковими підпружиненими роликами, і забезпеченого розміщеним усередині нього і закріпленим на осі обертання розпірним елементом, виконаним у вигляді телескопічного важеля з нижніми і верхніми плечима, пропущеними через поздовжні вікна корпусу з можливістю переміщення в них, при якому розпірний елемент забезпечений комбінованими горизонтальними тягами, жорсткі в’язі яких закріплені на плечах телескопічного важеля, гнучкі - запасовані між блоками, закріпленими на корпусі і упорі, а їх вільні кінці в процесі роботи з'єднанні з гаком вантажопідйомного механізму, причому до ниж-нього плеча прикріплена тяга стопоровки роз-пірного елемента і стикування труб, а до вер-хнього плеча - тяга розстопоровки і переміщення пересувного пристрою, крім цього, обладнання забезпечене направляючим центруючим меха-нізмом забезпечення співвісності стикуємих труб, закріпленим на передній верхній частині корпусу циліндра на відстані 2lр від нижнього регу-лювального механізму, де lр - глибина розтруба труби. Суть винаходу пояснюється кресленнями, де на фіг. 1 показана траншея, укладені в ній дві зістиковані труби і обладнання для їх монтажу в робочому положенні, загальний вид, - поздовжній переріз; на фіг. 2 - дві труби, підготовлені до стикування (розріз) і обладнання для їх монтажу (вид збоку); на фіг. 3 - переріз Б-Б на фіг. 2; на фіг. 4 загальний вид упора з блоками (вид з торця); на фіг. 5 - загальний вид штиря з вилкою. Обладнання для монтажу розтрубних труб складається з пристрою 1, що пересувається на опорних роликах 2 усередині стикуємих труб 3, 4 і переносного упору 5, що надівається на розтруб укладаємої труби 3; пересувний пристрій 1, виготовлений у вигляді осьового циліндра з поздовжніми вікнами 6, по твірній якого вста-новлені регулювальні механізми 7 положення опорних роликів 2, причому кожний нижній регу-лювальний механізм, для стійкого положення обладнання в процесі стикування труб і для його вільного переміщення усередині монтуємих труб 3, 4 забезпечений двома додатковими підпружинени-ми роликами 8. Окрім цього, обладнання забез-печене розміщеним всередині осьового циліндра і закріпленим на осі обертання 9 розпірним еле-ментом 10, виконаним у вигляді телескопічного важеля з нижніми і верхніми плечами, на кінцях яких шарнірно закріплені опорні колодки 11, при цьому розпірний елемент 10 забезпечений комбі-нованими горизонтальними тягами 12 і 13, жорсткі в'язі яких закріплені на плечах телескопічного важеля 10, гнучкі - запасовані між блоками 14, 15, 16, 17, а їх вільні кінці в процесі роботи з'єднані з гаком вантажопідйомного механізму; обладнання також оснащене направляючим центруючим меха-нізмом 18 забезпечення співвісності стикуємих труб 3, 4, опорний ролик якого контактує з внутрішньою поверхнею втулочного кінця уклада-ємої труби 3 і закріплений на пе редній верхній частині корпусу осьового циліндра на відстані 2lр від нижнього регулювального механізму 7, встановленого на обрізі розтруба труби 4, де lр - глибина розтруба труби 4. Така відстань обумовлена необхідністю достатнього розгону (l) труби 3 з метою отримання додаткового динамічного навантаження (Н = 20кН) для подолання різкого збільшення монтажних зусиль (в залежності від діаметра монтажних труб Н = 38-150 кН), що виникають при стискувані ущільнювача 19 і тиснені його на розтруб в момент введення втулочного кінця труби З в розтруб труби 4, де l - відстань від втулочного кінця монтуємої труби 3 до розтруба укладеної труби 4 і приймається l = 10-12 см, а тим самим визнача-ється місце закріплення направляючого і центру-ючого механізму 18 на верхній передній частині корпусу циліндра. Монтаж трубопроводу за допомогою обладнання здійснюється в такій послідовності. У відриту траншею, на підготовлену основу, за допомогою вантажопідйомного механізму кладуть трубу 4. Надавши по твірній осьового циліндра габарити опорним роликам 2 регулювальними механізмами 7, відповідно внутрішньому діаметру монтуємих труб 3, 4, в порожнині труби 4 розміщують обладнання. Потім в траншею опускають другу трубу 3 з надітим на ії втулочний кінець гумовим кільцем 19. На розтрубі труби 3 закріплюють упор 5. За допомогою штиря 20 з жорстко закріпленою на одному з його кінців вилкою 21 з гаками і довжиною, що дорівнює довжині монтуємих труб, переміщують всередині труби 3 кінці гнучких в'язів (тросів) тяг 12, 13 і запасований з тросом тяг 12 блок 14 до розтруба труби 4. Кінці гнучких в’язів тяг 12, 13 з'єднують з гаками верхньої і нижньої жорстких в'язів тяг 12, 13 а блок 14 закріплюють на передній частині корпусу пересувного пристрою 1. Потім втулочний кінець труби 3 встановлюють на опорний ролик направляючого центруючого механізму 18. На гак вантажопідйомного механізму надівають петлю гнучкої в'язі тяги 12 і при натяг-ненні її угору натягується нижня жорстка в'язь тяги 12 і розпірний елемент 10 повертається на осі 9 при цьому його плечі переміщаються у поздовжніх вікнах 6, опорні колодки 11 вступають в контакт з внутрішньою поверхнею труби 4 і розпірний еле-мент 10 стопориться. При подальшому натягненні гнучкої в'язі тяги 12 угору, розтрубний кінець труби 3 відривається від ґрунтової основи, в результаті виникає осьове зусилля, направлене по осі труби 3 і на ролику направляючого центруючого меха-нізму 18 і завдяки системі блоків 14, 15, 16, 17, стрімким ривком переміщається в розтруб труби 4 і труби 3, 4 стикуються. Після цього трос тяги 12 знімають з гака крана і надівають петлю троса тяги 13 запасованого між блоками 16, 17 на упорі 5 і при натягненні його угору останній натягує верхню жорстку в'язь тяги 13 і розпірний елемент 10 повертається на осі 9, опорні колодки 11 виходять з контакту з внутрішньою поверхнею труби 4 і розпірний елемент 10, нахиляючись уперед, розстопорюється. При подальшому натягненні троса тяги 13 угору, пересувний пристрій перемі-щується всередині зістикованих труб 3, 4 до нового місця стикування труб. Упор 5 знімають з розтруба труби 3 і за допомогою крана перемі-щують на нове місце укла 2 33749 дання труби. Подальший монтаж труб здійснюється аналогічно. Таким чином, запропонована конструкція обладнання дозволяє в значній мірі прискорити і полегшити процес стиковки труб внаслідок виключення операцій ручної натяжки труб і забезпечення точності центрування, підвищити продуктивність праці, забезпечити універсальність його застосування при прокладанні трубопроводів різних діаметрів і забезпечити безпечні умови праці. Джерела інформації Фіг. 1 1. Перешивкин А. К. и др. Монтаж напорных трубопроводов со стыковыми соединениями на резиновых уплотнителях - 2-е изд., перераб. И доп. - М.: Стройиздат, 1986. - С. 56. - рис. 16. 2. Руководство по монтажу железобетонных, чугунных, асбестоцементных трубопроводов. - М.: Стройиздат, 1979. - С. 34. рис. 18. 3. Авторское свидетельство СССР № 1237752 кл. 4 Е 03 F3/06, 1986 (прототип). 3 33749 4 33749 Фіг. 4 Фіг. 5 5 33749 ___________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
