Холодильна камера

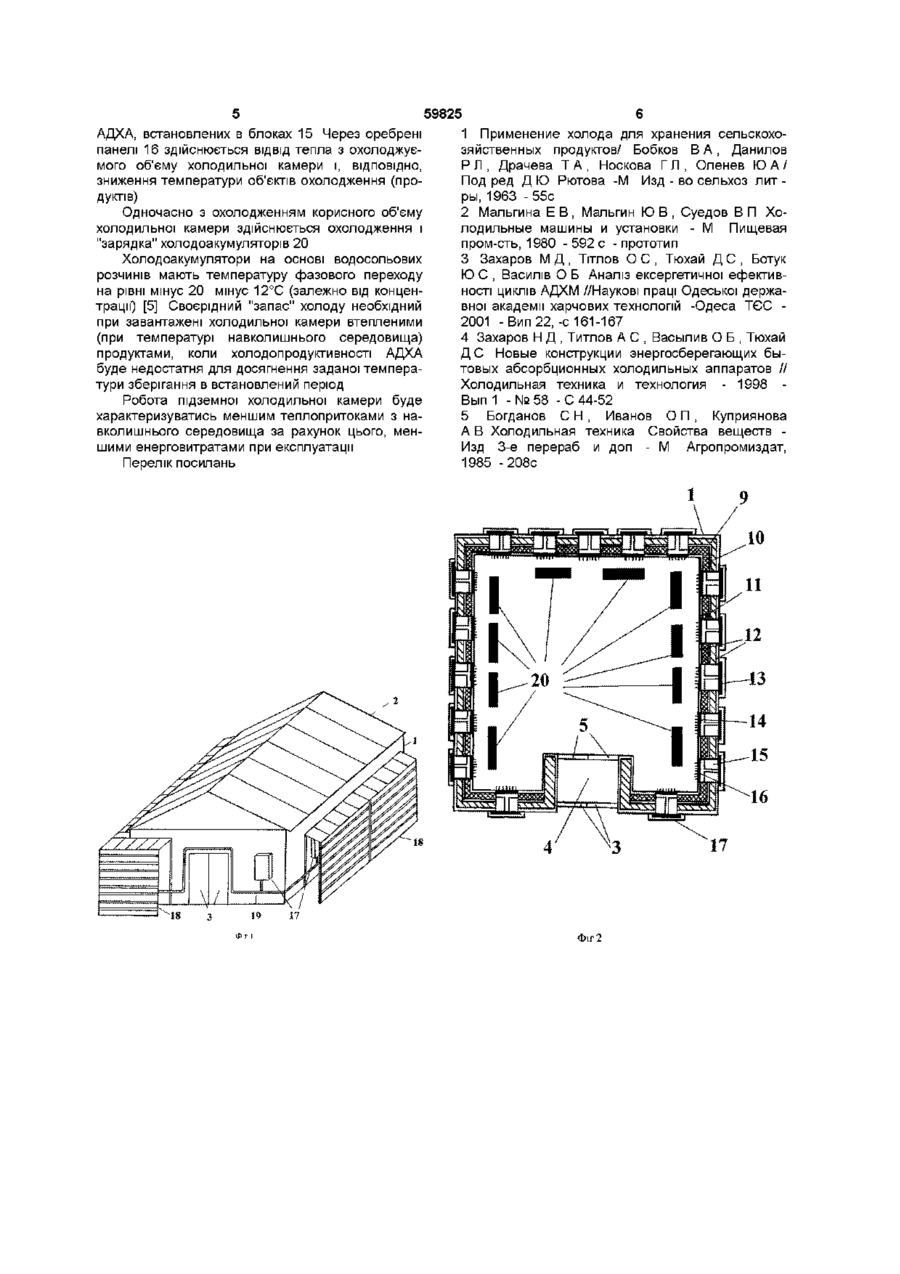

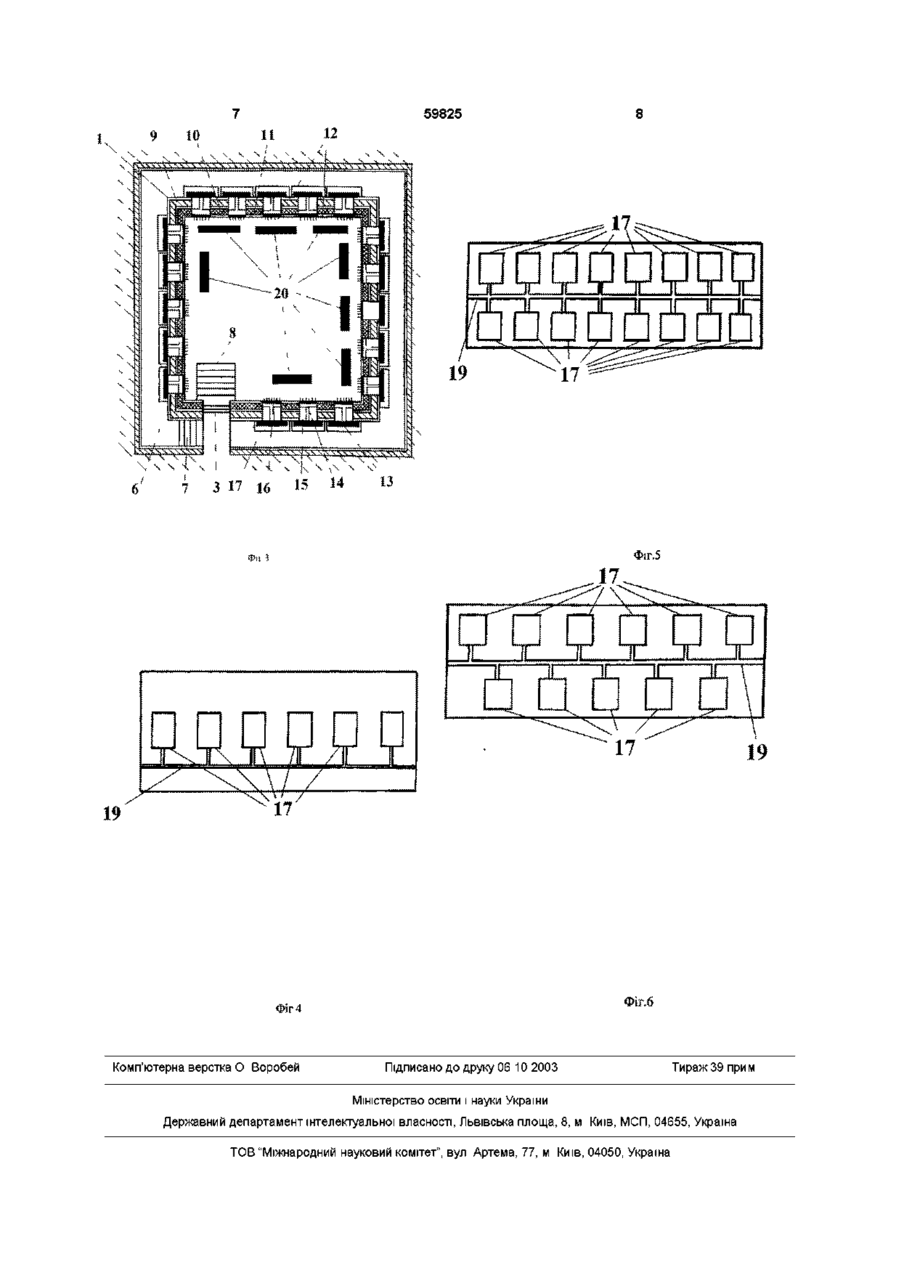

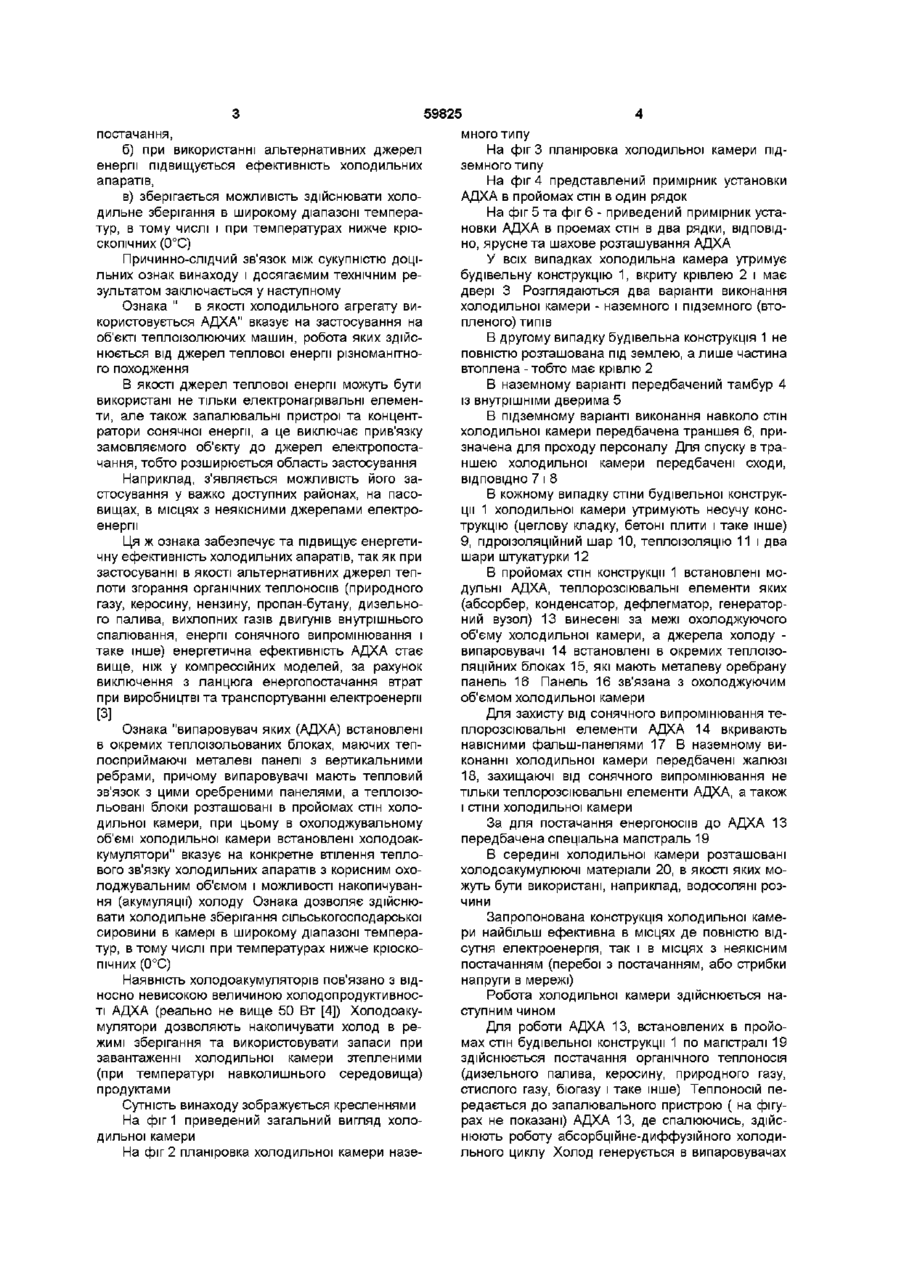

Холодильна камера, яка містить стіни з теплоізоляційним покриттям та гідроізоляцією і холодильні апарати з випаровувачами, зв'язаними в тепловому відношенні з охолоджуваним об'єктом, і теплорозсіювальними елементами, розташованими за межами холодильної камери, яка відрізняється тим, що як холодильний апарат використовують абсорбційно-дифузійні холодильні апарати, випаровувачі яких встановлені в окремих теплоізоляційних блоках, що мають теплосприймаючі металеві панелі з вертикальними ребрами, причому випаровувачі мають тепловий зв'язок з означеними оребреними панелями, а теплоїзольовані блоки розташовані у отворах стін холодильної камери, при цьому в охолоджувальному об'ємі холодильної камери встановлені холод оакумулятори Винахід відноситься до холодильної техніки, зокрема, до холодильних камер, призначених здебільшого для зберігання сільськогосподарських продуктів в місцях їх заготовлення Відома холодильна камера [1, с 30-38], яка містить стіни з теплоізоляційним покриттям та джерелом холоду у вигляді спеціальних гаманців, засипаних льодом Перевагами відомої холодильної камери є екологічна безпека, відсутність або мінімум експлуатаційних енерговитрат, простота у використанні, надійність у роботі Вадами відомої холодильної камери є періодичність в роботі, прив'язка до природних джерел холоду, неможливість здійснювати холодильне збереження при температурі нижче кріоскопічних (0°С), тобто вузька область застосування Відома холодильна камера [2-прототип, с 346354, 360-364, 377-383], яка містить стіни з теплоізоляцийним покриттям і гідроізоляцією та холодильні апарати компрессивного типу з випаровувачем, зв'язаним у тепловому відношенні з охолоджувальним об'ємом, і теплорозсіювальними елементами (конденсаторами), розташованими за межами холодильної камери Перевагами відомої холодильної камери прототипу є можливість здійснювати холодильне зберігання в широкому діапазоні температур, в тому числі при температурах нижче кріоскопічних (0°С), відсутність прив'язки до природних джерел холоду Недоліками відомої холодильної камери - прототипу є вузька область застосування, зокрема, компрессивні холодильні машини не можуть працювати в умовах, коли відсутні електричні джерела енергії В основу винаходу поставлено завдання створення холодильної камери, широка область застосування якої забезпечується за рахунок використання в якості холодильного апарата безнасосних теплоізолюючих холодильних машин, а за рахунок цього виключається прив'язка до джерел електричної енергії, з'являється можливість використовувати альтернативні джерела енергії (бензин, керосин, природній газ, пропан-бутан, енергію сонячного випромінювання, бюгаз і таке інше) Поставлене завдання розв'язується тим, що в якості холодильного апарату використовується абсорбційно-дифузійні холодильні апарати (АДХА), випаровувачі яких встановлені в окремих теплоізоляційних блоках, які мають теплоприймаючі металеві панелі з вертикальними ребрами, причому випаровувачі мають тепловий зв'язок з цими оребреними панелями, а теплоізольовані блоки розташовані в пройомах стін холодильної камери, при цьому в охолоджувальному об'ємі холодильної камери встановлені хол од оакумулятори Технічний результат, досягаємий при втіленні винахоДУ а) виключається прив'язка до джерел електро ю 00 ю 59825 постачання, б) при використанні альтернативних джерел енергії підвищується ефективність холодильних апаратів, в) зберігається можливість здійснювати холодильне зберігання в широкому діапазоні температур, в тому числі і при температурах нижче кріоскопічних (0°С) Причинно-слідчий зв'язок між сукупністю доцільних ознак винаходу і досягаємим технічним результатом заключається у наступному Ознака " в якості холодильного агрегату використовується АДХА" вказує на застосування на об'єкті теплоізолюючих машин, робота яких здійснюється від джерел теплової енергії різноманітного походження В якості джерел теплової енергії можуть бути використані не тільки електронагрівальні елементи, але також запалювальні пристрої та концентратори сонячної енергії, а це виключає прив'язку замовляємого об'єкту до джерел електропостачання, тобто розширюється область застосування Наприклад, з'являється можливість його застосування у важко доступних районах, на пасовищах, в місцях з неякісними джерелами електроенергії Ця ж ознака забезпечує та підвищує енергетичну ефективність холодильних апаратів, так як при застосуванні в якості альтернативних джерел теплоти згорання органічних теплоносіїв (природного газу, керосину, нензину, пропан-бутану, дизельного палива, вихлопних газів двигунів внутрішнього спалювання, енергії сонячного випромінювання і таке інше) енергетична ефективність АДХА стає вище, ніж у компрессійних моделей, за рахунок виключення з ланцюга енергопостачання втрат при виробництві та транспортуванні електроенергії [3] Ознака "випаровувач яких (АДХА) встановлені в окремих теплоізольованих блоках, маючих теплосприймаючі металеві панелі з вертикальними ребрами, причому випаровувачі мають тепловий зв'язок з цими оребреними панелями, а теплоізольовані блоки розташовані в пройомах стін холодильної камери, при цьому в охолоджувальному об'ємі холодильної камери встановлені холодоаккумулятори" вказує на конкретне втілення теплового зв'язку холодильних апаратів з корисним охолоджувальним об'ємом і можливості накопичування (акумуляції) холоду Ознака дозволяє здійснювати холодильне зберігання сільськогосподарської сировини в камері в широкому діапазоні температур, в тому числі при температурах нижче кріоскопічних (0°С) Наявність холодоакумуляторів пов'язано з відносно невисокою величиною холодопродуктивності АДХА (реально не вище 50 Вт [4]) Холодоакумулятори дозволяють накопичувати холод в режимі зберігання та використовувати запаси при завантаженні холодильної камери зтепленими (при температурі навколишнього середовища) продуктами Сутність винаходу зображується кресленнями На фіг 1 приведений загальний вигляд холодильної камери На фіг 2 планіровка холодильної камери назе много типу На фіг 3 планіровка холодильної камери підземного типу На фіг 4 представлений примірник установки АДХА в пройомах стін в один рядок На фіг 5 та фіг 6 - приведений примірник установки АДХА в проемах стін в два рядки, ВІДПОВІДНО, ярусне та шахове розташування АДХА У всіх випадках холодильна камера утримує будівельну конструкцію 1, вкриту крівлею 2 і має двері 3 Розглядаються два варіанти виконання холодильної камери - наземного і підземного (втопленого) типів В другому випадку будівельна конструкція 1 не повністю розташована під землею, а лише частина втоплена - тобто має крівлю 2 В наземному варіанті передбачений тамбур 4 із внутрішніми дверима 5 В підземному варіанті виконання навколо стін холодильної камери передбачена траншея 6, призначена для проходу персоналу Для спуску в траншею холодильної камери передбачені сходи, ВІДПОВІДНО 7 і 8 В кожному випадку стіни будівельної конструкції 1 холодильної камери утримують несучу конструкцію (цеглову кладку, бетоні плити і таке інше) 9, гідроізоляційний шар 10, теплоізоляцію 11 і два шари штукатурки 12 В пройомах стін конструкції 1 встановлені модульні АДХА, теплорозсіювальні елементи яких (абсорбер, конденсатор, дефлегматор, генераторний вузол) 13 винесені за межі охолоджуючого об'єму холодильної камери, а джерела холоду випаровувачі 14 встановлені в окремих теплоізоляційних блоках 15, які мають металеву оребрану панель 16 Панель 16 зв'язана з охолоджуючим об'ємом холодильної камери Для захисту від сонячного випромінювання теплорозсіювальні елементи АДХА 14 вкривають навісними фальш-панелями 17 В наземному виконанні холодильної камери передбачені жалюзі 18, захищаючі від сонячного випромінювання не тільки теплорозсіювальні елементи АДХА, а також і стіни холодильної камери За для постачання енергоносіїв до АДХА 13 передбачена спеціальна магістраль 19 В середині холодильної камери розташовані холодоакумулюючі матеріали 20, в якості яких можуть бути використані, наприклад, водосоляні розчини Запропонована конструкція холодильної камери найбільш ефективна в місцях де повністю відсутня електроенергія, так і в місцях з неякісним постачанням (перебої з постачанням, або стрибки напруги в мережі) Робота холодильної камери здійснюється наступним чином Для роботи АДХА 13, встановлених в пройомах стін будівельної конструкції 1 по магістралі 19 здійснюється постачання органічного теплоносія (дизельного палива, керосину, природного газу, стислого газу, бюгазу і таке інше) Теплоносій передається до запалювального пристрою ( на фігурах не показані) АДХА 13, де спалюючись, здійснюють роботу абсорбційне-диффузійного холодильного циклу Холод генерується в випаровувачах 59825 АДХА, встановлених в блоках 15 Через оребрені панелі 16 здійснюється ВІДВІД тепла з охолоджуємого об'єму холодильної камери і, ВІДПОВІДНО, зниження температури об'єктів охолодження (продуктів) Одночасно з охолодженням корисного об'єму холодильної камери здійснюється охолодження і "зарядка" холодоакумуляторів 20 Холодоакумулятори на основі водосольових розчинів мають температуру фазового переходу на рівні мінус 20 мінус 12°С (залежно від концентрації) [5] Своєрідний "запас" холоду необхідний при завантажені холодильної камери втепленими (при температурі навколишнього середовища) продуктами, коли холодопродуктивності АДХА буде недостатня для досягнення заданої температури зберігання в встановлений період Робота підземної холодильної камери буде характеризуватись меншим теплопритоками з навколишнього середовища за рахунок цього, меншими енерговитратами при експлуатації Перелік посилань 1 Применение холода для хранения сельскохозяйственных продуктов/ Бобков В А, Данилов Р Л , Драчева Т А , Носкова Г Л , Оленев ЮА/ Под ред Д Ю Рютова -М Изд - во сельхоз лит ры, 1963 -55с 2 Мальгина Е В , Мальгин Ю В , Суедов В П Холодильные машины и установки - М Пищевая пром-сть, 1980 -592с -прототип 3 Захаров М Д , Тітлов О С , Тюхай Д С , Ботук Ю С , Василів О Б Аналіз ексергетичної ефективності циклів АДХМ //Наукові праці Одеської державної академії харчових технологій -Одеса ТЄС 2001 -Вип22, -с 161-167 4 Захаров Н Д , Титлов А С , Васылив О Б , Тюхай Д С Новые конструкции энергосберегающих бытовых абсорбционных холодильных аппаратов // Холодильная техника и технология - 1998 Вып 1 - № 58 - С 44-52 5 Богданов С Н , Иванов О П , Куприянова А В Холодильная техника Свойства веществ Изд 3-е перераб и доп - М Агропромиздат, 1985 -208с 17 Фіг 2 59825 •1 — il J L Э 17 16 1 4 15 If JL ТГ ТГ П JL J L II JL 1 II, 1 JL IL II II 1! 1 U Фіг.5 Ml І \ II II II II II II w If \ It / 19 і' w II \ /I /'II \ / 19 II / 17 ФІГ.6 Фіг 4 Комп'ютерна верстка О Воробей Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
