Пристрій для рекомбінації водню і кисню

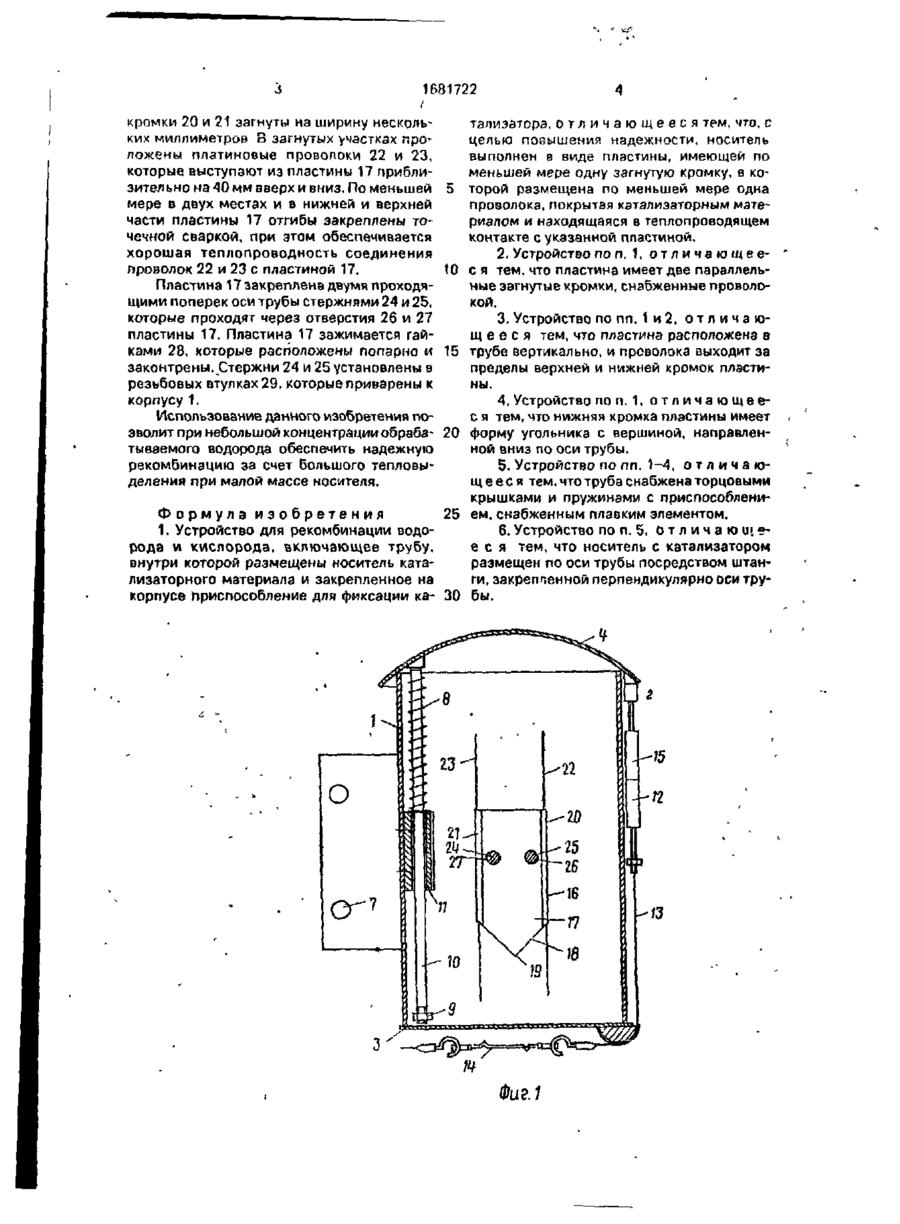

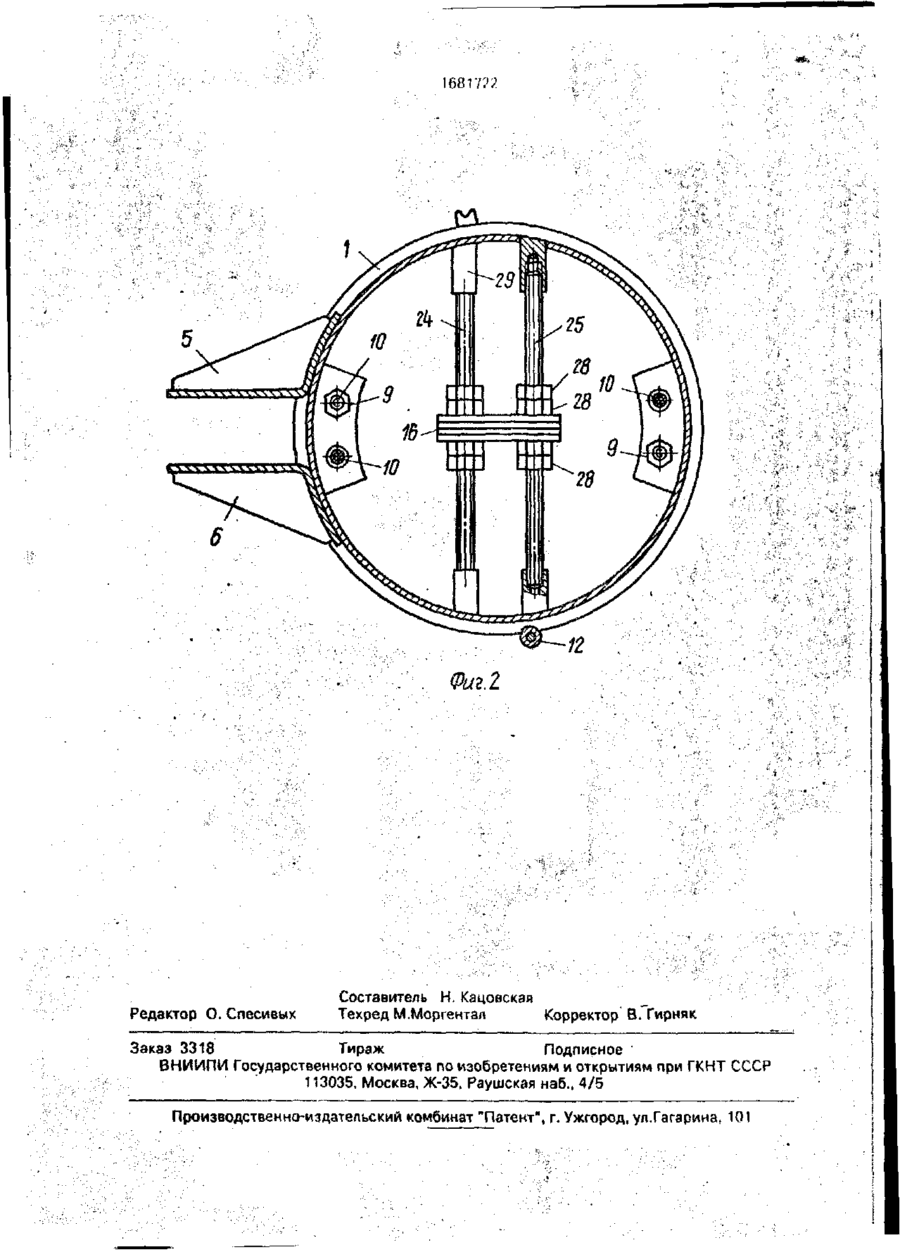

Изобретение относится к устройствам для рекомбинации водорода и кислорода и позволяет повысить надежность. В устройстве для рекомбинации водорода и кислорода с носителем катализаторн ого материала и проволоками, которые отходят от носителя и также снабжены катализаторным материалом, носитель катализаторного материала представляет собой пластину, которая загнута по меньшей мере по одной кромке. В загнутой кромке расположена по меньшей мере одна проволока в теплопроводящем контакте с листом. 5 з.п. ф-лы, 2 ил. Изобретение относится к устройству для рекомбинации водорода и кислорода с носителем катализаторного материала. Целью изобретения является повышение надежности устройства. На фиг. 1 показано предлагаемое устройство, вертикальный разрез; на фиг. 2 - то же, горизонтальный разрез. Устройство содержит корпус 1, который представляет собой стальную трубу 2 с крышками 3 и 4 на обеих торцовых сторонах. На левой стороне корпуса 1 укреплены два крепежных уголка 5 и 6 с отверстиями 7 под винт. Благодаря этому корпус 1 может быть укреплен на консоли или держателе внутри защитной оболочки водоохлаждаемого ядерного реактора. Крышка 3 и крышка 4 находятся под воздействием пружин 8, которые пытаются отжать их друг от друга и, следовательно, от торцовых сторон. Величина перемещения ограничивается гайкой 9 на стержне 10, несущем пружину 8. На фиг. 1 показана только одна пружина 8, действующая на крышку 4, пружины 8, действующие на крышку 3, расположены аналогично под направляющей 11. Усилию пружин противодействует стяжное приспособление 12, содержащее тросик 13 с плавким предохранителем 14. Предохранитель 14 имеет температуру срабатывания, например 70°С. Путем ослабления стяжного приспособления, которое регулируется замком 15, внутренность корпуса 1 открывается и соединяется с атмосферой. В центре корпуса 1 расположен катализатор 16. Он содержит вертикальную плоскую пластину 17 прямоугольного сечения, ширина которой 40 мм и длина приблизительно 75 мм. Нижний край 18 оканчивается острием 19, причем наклон сторон составляет 45°. Являясь носителем катализатора, пластина 17 выполнена из нержавеющей стали и покрыта слоем платины. Ее пэпзллельные i*ftr 1681722 / кромки 20 и 21 загнуты на ширину нескольтализатора, о т л и ч а ю щ е е с я тем, что, с ких миллиметров 3 загнутых участках процелью повышения надежности, носитель ложены платиновые проволоки 22 и 23, выполнен в виде пластины, имеющей по которые выступают из пластины 17 приблименьшей мере одну загнутую кромку, в козительно на 40 мм вверх и вниз. По меньшей 5 торой размещена по меньшей мере одна мере в двух местах и в нижней и верхней проволока, покрытая кэтализаторным матечасти пластины 17 отгибы закреплены ториалом и находящаяся в теплопроводящем чечной сваркой, при этом обеспечивается контакте с указанной пластиной. хорошая теплопроводность соединения 2. Устройство по п, 1, о т л и ч а ю щ е е проволок 22 и 23 с пластиной 17. 10 с я тем, что пластина имеет две параллельПластина 17 закреплена двумя проходяные загнутые кромки, снабженные проволощими поперек оси трубы стержнями 24 и 25, кой. которые проходят через отверстия 26 и 27 3. Устройство по пп. 1и2, о т л и ч а ю пластины 17, Пластина 17 зажимается гайщ е е с я тем, что пластина расположена в ками 28, которые расположены попарно и 15 трубе вертикально, и проволока выходит за законтрены. Стержни 24 и 25 установлены в пределы верхней и нижней кромок пластирезьбовых втулках 29, которые приварены к ны. корпусу 1. 4. Устройство по п. 1, о т л и ч а ю щ е е Использование данного изобретения пос я тем, что нижняя кромка пластины имеет зволит при небольшой концентрации обраба- 20 форму угольника с вершиной, направлентываемого водорода обеспечить надежную ной вниз по оси трубы. рекомбинацию за счет большого тепловы5. Устройство по пп, 1-4, о т л и ч а ю деления при малой массе носителя. щееся тем, что труба снабжена торцовыми крышками и пружинами с приспособление 25 ем, снабженным плавким элементом. Формула изобретения 6. Устройство по п. 5, о т л и ч а ю щ е 1. Устройство для рекомбинации водое с я тем, что носитель с катализатором рода и кислорода, включающее трубу, размещен по оси трубы посредством штанвнутри которой размещены носитель катаги, закрепленной перпендикулярно оси трулизаторного материала и закрепленное на корпусе Приспособление для фиксации ка- 30 бы. Фид.1 •Wfc. Фиг.1 Редактор О. Спесивых Составитель H. Кацоескэя Техред М.Моргентал Корректор 'В.Тирняк Заказ 3318 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
