Верстат для підвивки та заливки ден бочок

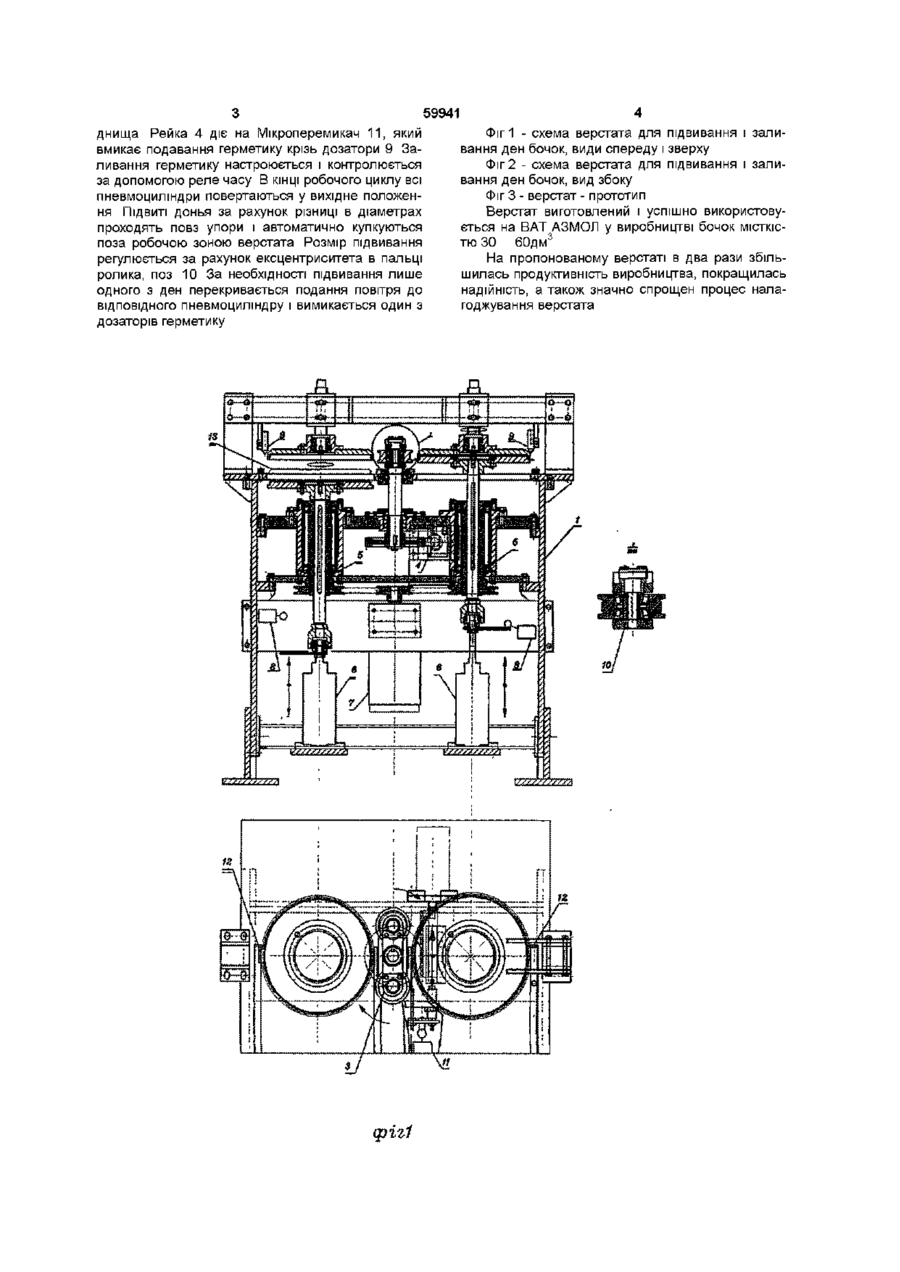

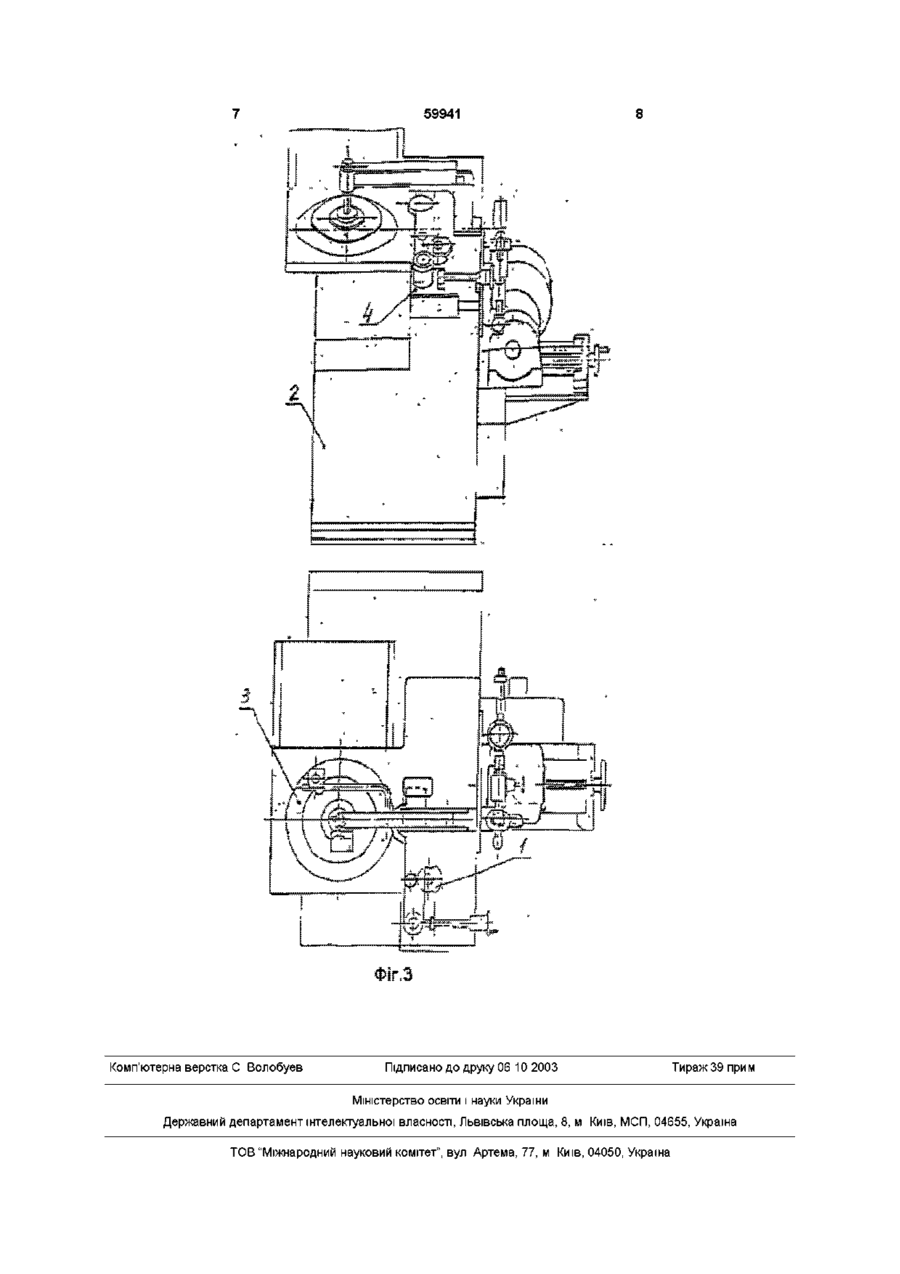

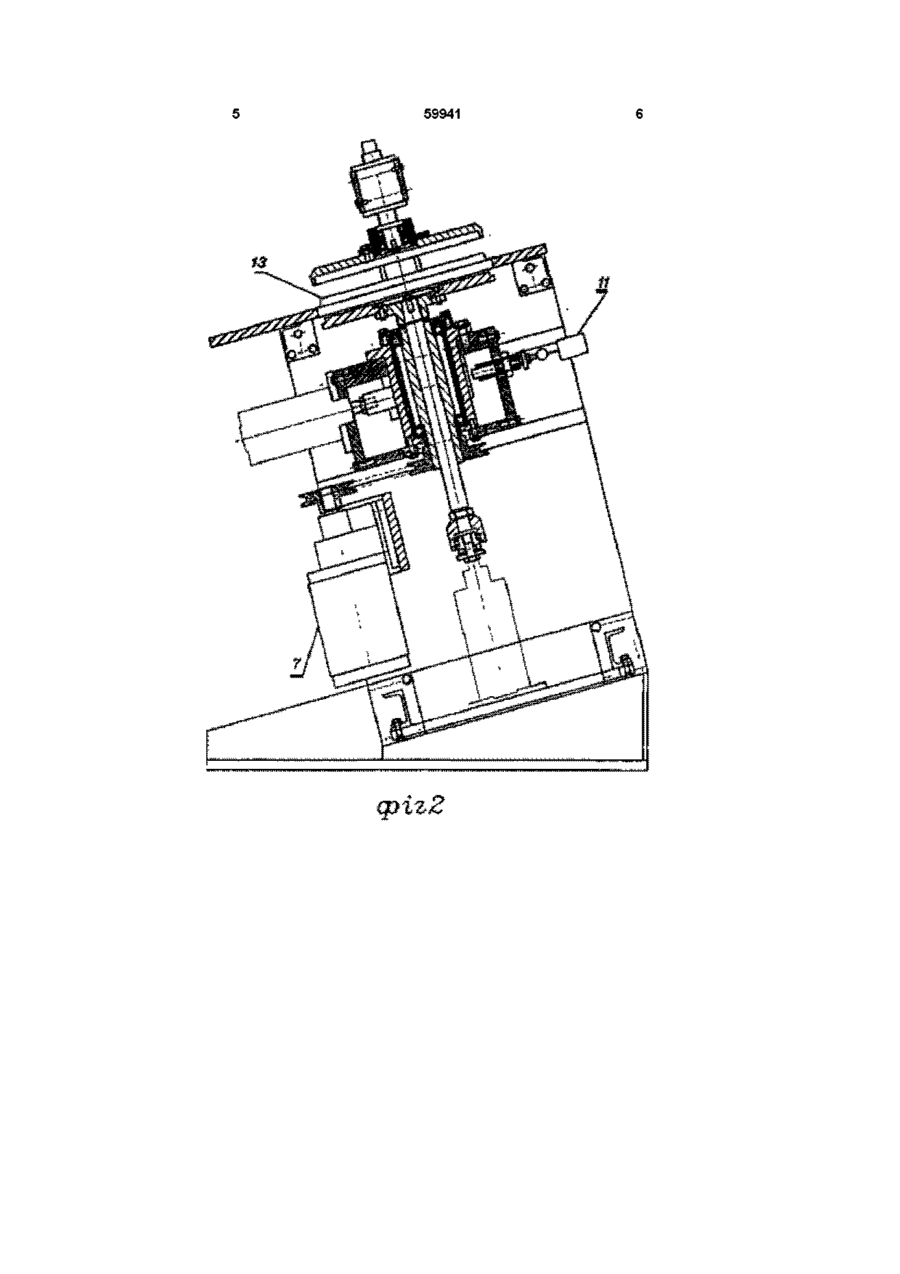

Верстат для підвивки та заливки ден бочок, що складається з зварної похилої станини, ме ханізму притискання дна, кулачкового механізму приводу підвивального ролика, мотор-редуктора, кінцевих вимикачів, дозатора герметика та гвинтового механізму регулювання підвивального ролика, який відрізняється тим, що забезпечує підвивання і заливання двох ден одночасно, механізм приводу двох підвивальних роликів є пневматичним, регулювання підвивальних роликів виконується за допомогою ексцентрикового механізму Верстат для підвивання окрайки та заливання ущільнювальної пасти до ден бочки металевої (далі - верстат) використовується у виробництві бочок металевих різної МІСТКОСТІ Для недопущення протікання нафтопродукту з металевих бочок використовується ущільнювальна паста, яка заливається до ден бочок, окрайка яких спочатку підвивається для запобігання її протікання та покращання закатки Відомий верстат, який використовувався для підвивання ден і заливання ущільнювальної пасти є "Машина для вливання ущільнювального мате підвивання Верстат складається з наступних основних вузлів (фіг 1) 1 Зварна похила станина 2 Траверса з верхніми притискними дисками 3 Коромисло з підбивальними роликами 4 Рейкова передача привода роликів з пневмоциліндром 5 Шпинделі нижніх притискних дисків з приводом від клиноремінної передачі 6 Пневмопривод нижніх притискних дисків 7 Мотор - редуктор 8 Кінцеві вимикачі 9 Дозатори герметику 10 Механізм регулювання роликів 11 Мікроперемикач 12 Упори Принцип роботи верстата, який заявляється, полягає у наступному (фіг 1) Завантаження двох ден у робочу зону верстата здійснюється вручну, при увімкненому двигуні в нижньому крайньому положенні пневмоприводів 6 Після встановлення ден до упорів 12, дворуким вмиканням перемикається пневморозподілювач циліндрів 6 і донья затискаються між верхнім та нижнім притискними дисками, при цьому спрацьовують кінцеві вимикачі в, які перемикають подання стиснутого повітря до пневмоциліндру рейкової передачі привода роликів 4 Коромисло 3 підводить ролики до дисків, що обертаються, і проводиться підвивання окрайка ріалу до ден барабанів МІСТКІСТЮ 20ДМ 3 ", фірма виробник "Маеда Сесекусе КО , Лтд", Японія прототип Ця машина має пневматичне затискання ден, привод підбивального ролика виконується кулачковим механізмом, регулювання підвивання відбувається за допомогою переміщення каретки 4 (ФігЗ) Дана машина має незадовільну продуктивність, кулачковий механізм через зношення потребує частого налагоджування, ненадійне регулювання величини підвивання Технічним завданням корисної моделі, яка пропонується є створення верстата, який забезпечував би одночасне підвивання та заливання двох ден і мав би більш надійні виконуючі механізми Суть корисної моделі полягає в створенні верстата, який забезпечує одночасне заливання і підвивання двох ден будь-яких діаметрів, пневматичний привод ролика, який підвиває, та ексцентриковий механізм регулювання величини ю 59941 днища Рейка 4 діє на Мікроперемикач 11, який вмикає подавання герметику крізь дозатори 9 Заливання герметику настроюється і контролюється за допомогою реле часу В КІНЦІ робочого циклу всі пневмоциліндри повертаються у вихідне положення ПІДВИТІ ДОНЬЯ за рахунок різниці в діаметрах проходять повз упори і автоматично купкуються поза робочою зоною верстата Розмір підвивання регулюється за рахунок ексцентриситета в пальці ролика, поз 10 За необхідності підвивання лише одного з ден перекривається подання повітря до ВІДПОВІДНОГО пневмоциліндру і вимикається один з дозаторів герметику q>iz1 Фіг 1 - схема верстата для підвивання і заливання ден бочок, види спереду і зверху Фіг 2 - схема верстата для підвивання і заливання ден бочок, вид збоку Фіг 3 - верстат - прототип Верстат виготовлений і успішно використовується на ВАТ АЗМОЛ у виробництві бочок МІСТКІС3 ТЮ ЗО 60дм На пропонованому верстаті в два рази збільшилась продуктивність виробництва, покращилась надійність, а також значно спрощен процес налагоджування верстата 59941 59941 Комп'ютерна верстка С Волобуев Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
