Установка для розподілу рідкого гною на фракції

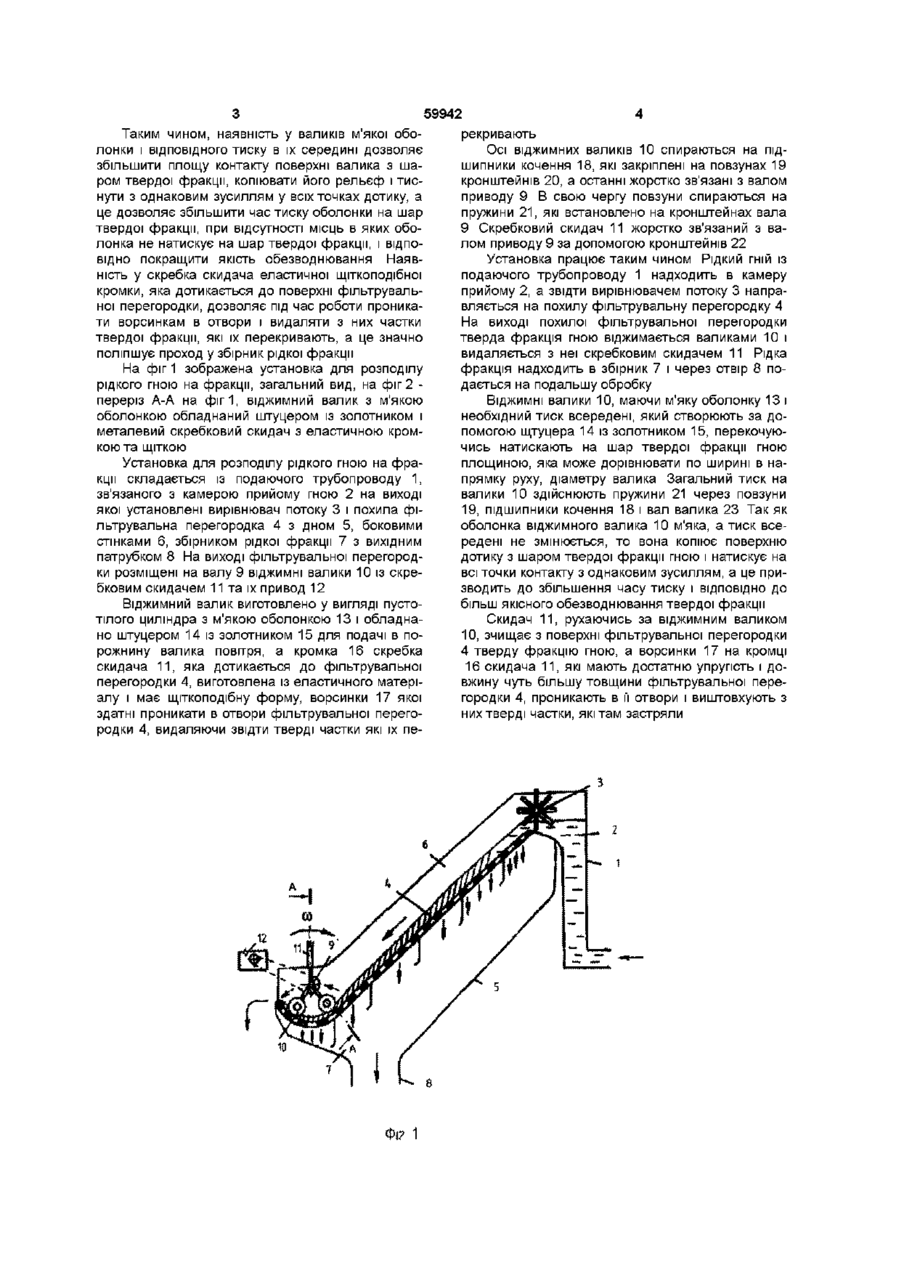

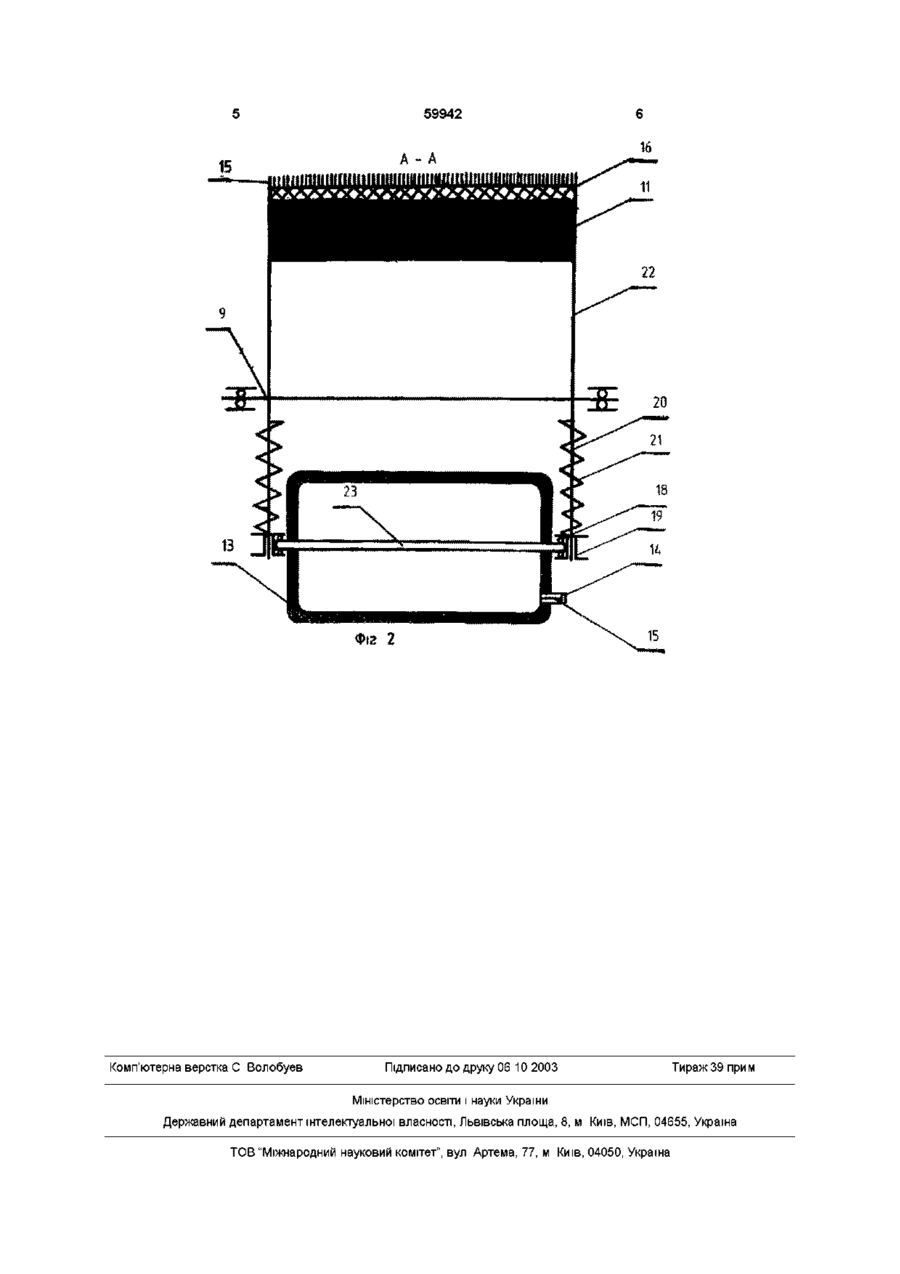

Установка для розподілу рідкого гною на фракції складається із трубопроводу для подачі гною, приймальної камери з вирівнювачем потоку і похилої фільтрувальної перегородки, на виході якої розміщені ВІДЖИМНІ валики із скребковим скидачем і приводом, яка відрізняється тим, що ВІДЖИМНІ валики виготовлені у вигляді пустотілих циліндрів з м'якою оболонкою і обладнані штуцерами із золотниками, а кромка скребка скидача, яка дотикається до фільтрувальної перегородки, виготовлена із еластичного матеріалу і має щіткоподібну форму Винахід відноситься до сільського господарства, а саме до установок по розподілу рідкого гною на фракції Відома установка для розподілу гною, яка включає похилу фільтрувальну перегородку з розміщеним під нею збірником рідкої фракції і віджимного пристрою із скребковим скидачем, який установлений на виході фільтрувальної перегородки [Сооружения по подготовке к использованию отходов животноводства / О П Смирнов, Э А Кошевой, Л И Фришерман -К Урожай, 1985 152 с ] Недоліком даного технічного рішення є невелика ефективність розподілу гною на фракції Більш близьким рішенням до винаходу є установка для розподілу гною на фракції, яка складається із приймальної камери з подаючим трубопроводом і вирівнючем потоку, похилої фільтрувальної перегородки з дном, боковими стінками, яка обладнана віджимними валиками із скребковим скидачем [Авторське свідоцтво СРСР № 1165252, МКИ А01С 3/00,1985] Недоліками відомого технічного рішення є невелика ефективність розподілу рідкого гною на фракції і експлуатаційна ненадійність установки, тому що із твердої фракції недостатньо якісно видаляється рідина, а на виході фільтрувальної перегородки її отвори швидко забиваються частками твердої фракції До складу рідкого гною, який надходить на переробку, входять рідина, залишки кормів та ІНШІ тверді домішки, а останні не дозволяють рівномірно з необхідним зусиллям тиснути на шар гною на виході фільтрувальної перегородки з метою якісного його обезводнювання, тому що валики мають тверду оболонку і здійснюють тиск нерівномірно через невелику площу контакту протягом дуже короткого часу, а скребок скидач не якісно очищає отвори фільтрувальної перегородки, що погіршує и скважність і є перепоною проходу рідкої фракції у збірник накопичувач Це призводить до того, що рідина не встигає виділитись із гною, тому тверда фракція на виході має підвищену вологість В основу винаходу покладена задача удосконалення установки для розподілу рідкого гною на фракції шляхом зміни конструкції валиків, що дозволить збільшити площу контакту поверхні валиків з шаром твердої фракції і тиснути з однаковим зусиллям у всіх точках дотику, та зміни конструкції скребка скидача, що дозволить поліпшити його контакт з фільтрувальною перегородкою і за рахунок цього підвищити якість її очищення, що дозволяє підвищити ефективність розподілу гною на фракції та підвищити експлуатаційну надійність Поставлена задача вирішується тим, що у ВІДОМІЙ установці для розподілу рідкого гною на фракції, яка складається із трубопроводу, приймальної камери з вирівнювачем потоку і похилої фільтрувальної перегородки, на виході якої розміщені ВІДЖИМНІ валики із скребковим скидачем і приводом, згідно з винаходом ВІДЖИМНІ валики виготовлені у вигляді пустотілих циліндрів з м'якою оболонкою і обладнані штуцерами із золотниками, а кромка скребка скидача, яка дотикається до фільтрувальної перегородки, виготовлена із еластичного матеріалу і має щіткоподібну форму ю 59942 Таким чином, наявність у валиків м'якої оболонки і ВІДПОВІДНОГО тиску в їх середині дозволяє збільшити площу контакту поверхні валика з шаром твердої фракції, копіювати його рельєф і тиснути з однаковим зусиллям у всіх точках дотику, а це дозволяє збільшити час тиску оболонки на шар твердої фракції, при відсутності місць в яких оболонка не натискує на шар твердої фракції, і ВІДПОВІДНО покращити якість обезводнювання Наявність у скребка скидача еластичної щіткоподібної кромки, яка дотикається до поверхні фільтрувальної перегородки, дозволяє під час роботи проникати ворсинкам в отвори і видаляти з них частки твердої фракції, які їх перекривають, а це значно поліпшує проход у збірник рідкої фракції На фіг 1 зображена установка для розподілу рідкого гною на фракції, загальний вид, на фіг 2 переріз А-А на фіг1, віджимний валик з м'якою оболонкою обладнаний штуцером із золотником і металевий скребковий скидач з еластичною кромкою та щіткою Установка для розподілу рідкого гною на фракції складається із подаючого трубопроводу 1, зв'язаного з камерою прийому гною 2 на виході якої установлені вирівнювач потоку 3 і похила фільтрувальна перегородка 4 з дном 5, боковими стінками 6, збірником рідкої фракції 7 з вихідним патрубком 8 На виході фільтрувальної перегородки розміщені на валу 9 ВІДЖИМНІ валики 10 із скребковим скидачем 11 та їх привод 12 Віджимний валик виготовлено у вигляді пустотілого циліндра з м'якою оболонкою 13 і обладнано штуцером 14 із золотником 15 для подачі в порожнину валика повітря, а кромка 16 скребка скидача 11, яка дотикається до фільтрувальної перегородки 4, виготовлена із еластичного матеріалу і має щіткоподібну форму, ворсинки 17 якої здатні проникати в отвори фільтрувальної перегородки 4, видаляючи звідти тверді частки які їх пе Г Фі? рекривають Осі ВІДЖИМНИХ валиків 10 спираються на підшипники кочення 18, які закріплені на повзунах 19 кронштейнів 20, а останні жорстко зв'язані з валом приводу 9 В свою чергу повзуни спираються на пружини 21, які встановлено на кронштейнах вала 9 Скребковий скидач 11 жорстко зв'язаний з валом приводу 9 за допомогою кронштейнів 22 Установка працює таким чином Рідкий гній із подаючого трубопроводу 1 надходить в камеру прийому 2, а звідти вирівнювачем потоку 3 направляється на похилу фільтрувальну перегородку 4 На виході похилої фільтрувальної перегородки тверда фракція гною віджимається валиками 10 і видаляється з неї скребковим скидачем 11 Рідка фракція надходить в збірник 7 і через отвір 8 подається на подальшу обробку ВІДЖИМНІ валики 10, маючи м'яку оболонку 13 і необхідний тиск всередені, який створюють за допомогою щтуцера 14 із золотником 15, перекочуючись натискають на шар твердої фракції гною площиною, яка може дорівнювати по ширині в напрямку руху, діаметру валика Загальний тиск на валики 10 здійснюють пружини 21 через повзуни 19, підшипники кочення 18 і вал валика 23 Так як оболонка віджимного валика 10 м'яка, а тиск всередені не змінюється, то вона копіює поверхню дотику з шаром твердої фракції гною і натискує на всі точки контакту з однаковим зусиллям, а це призводить до збільшення часу тиску і ВІДПОВІДНО ДО більш якісного обезводнювання твердої фракції Скидач 11, рухаючись за віджимним валиком 10, зчищає з поверхні фільтрувальної перегородки 4 тверду фракцію гною, а ворсинки 17 на кромці 16 скидача 11, які мають достатню упрупсть і довжину чуть більшу товщини фільтрувальної перегородки 4, проникають в її отвори і виштовхують з них тверді частки, які там застряли 59942 15 Фіг 2 Комп'ютерна верстка С Волобуев Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
