Теплообмінник для в’язких рідин

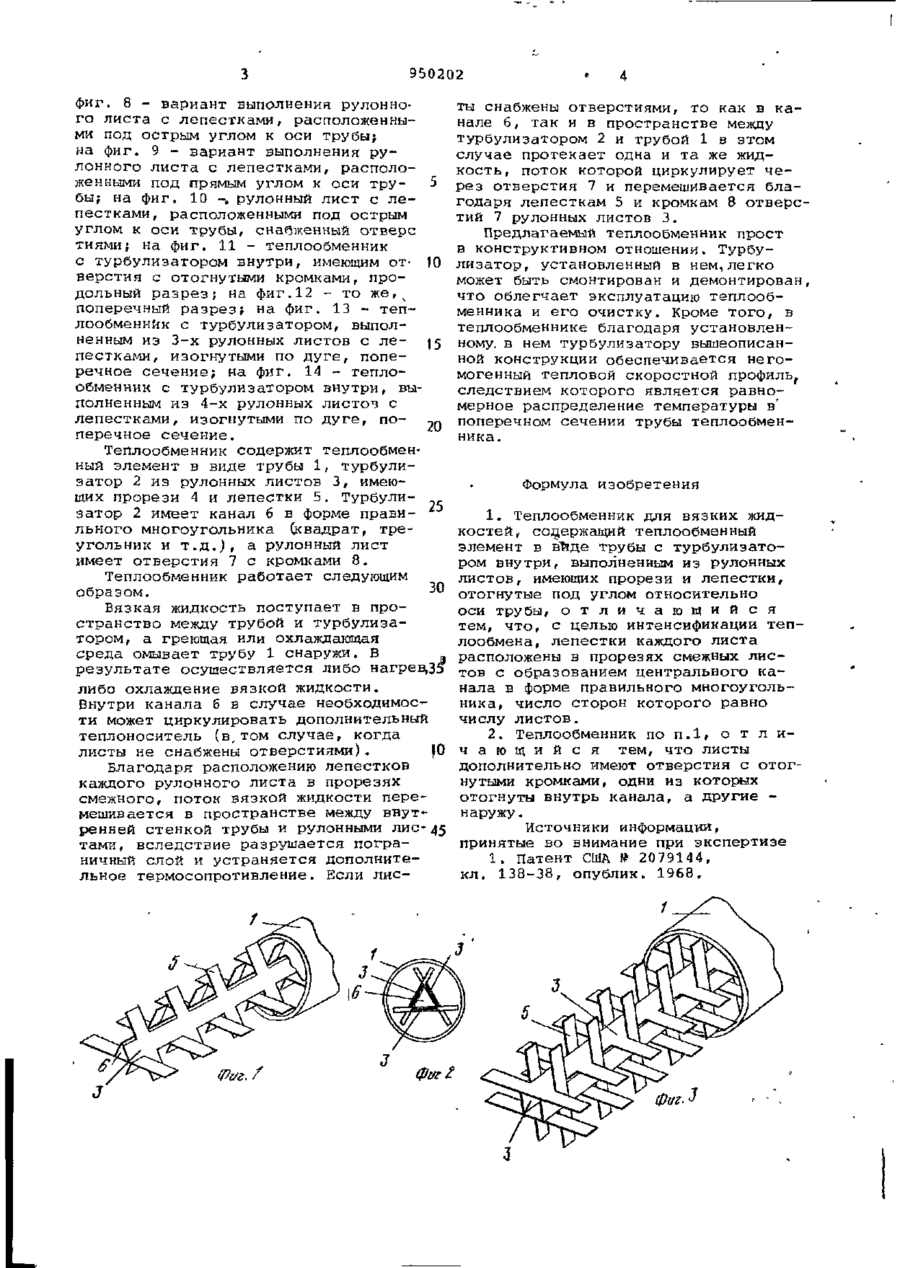

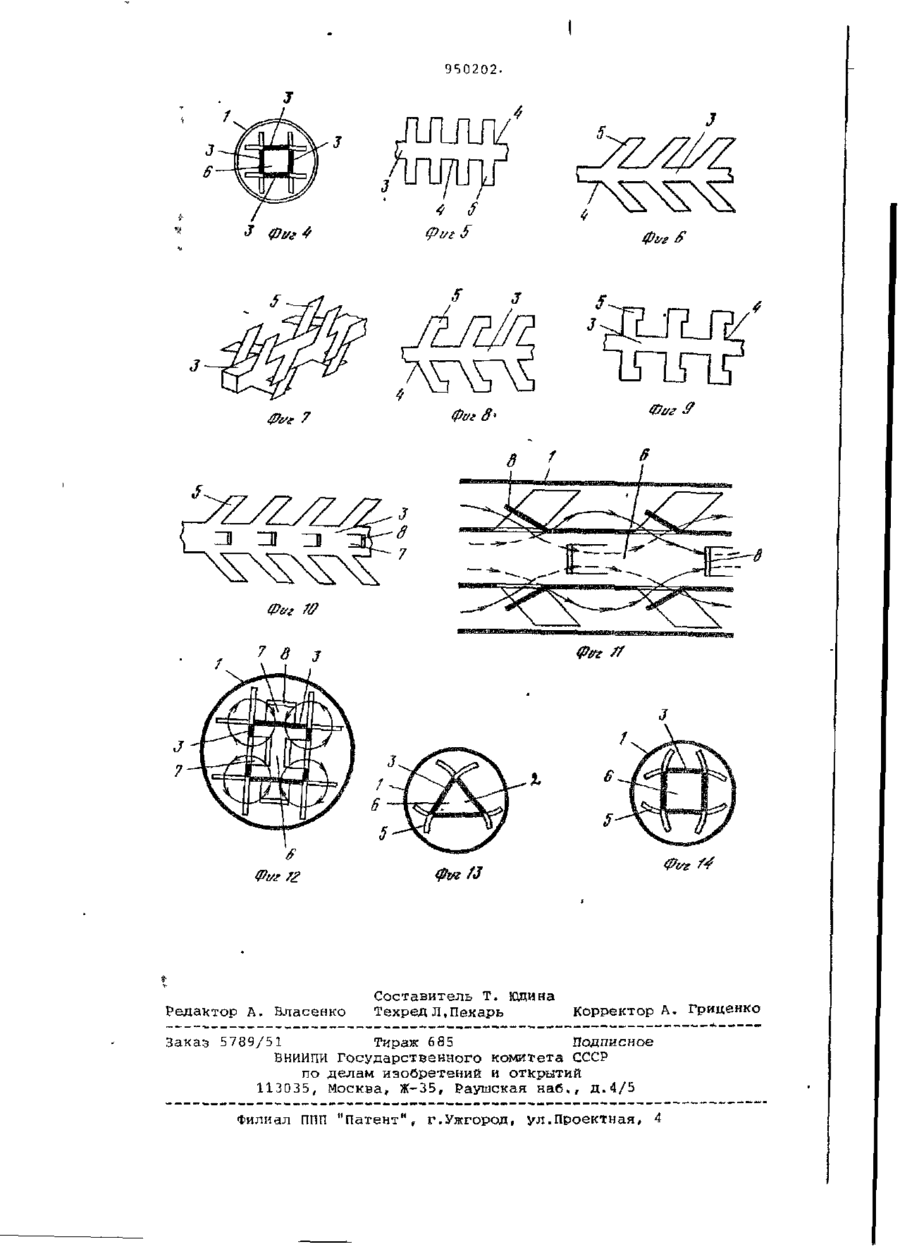

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик К 950202 П А Т Е Н Т У (61) Дополнительный к патенту (22) Заявлено 30.06.80 (23) Приоритет Государственный комитет СССР по делам изобретений н открытий (21)2939455/24-06 (32) 16.07.79 (Зі) ЕЄ-2679 (71) Заявитель F 28 F 1/40 F 28 F 1 3 / 0 0 (33) ВНР Опубликовано 070882. Бюллетень№29 Дата опубликования описания 0 708.82 (72) Авторы изобретения (5!) М Кл* (53) У Д К 6 6 . 0 4 5 . 1 :621.565.94 (088.8) Иностранцы Дьердь Бергманн,Михай Хорват, Дьердь Палфалви,Габор Томчаньи, Дюла Ковач и Карой Ласло (ВНР) Иност раниое предпри ятие "Трансэлектро Мадьяр Вилламошшаги Кюлькерешкеделми Валлалат" (ВНР) (54) ТЕПЛООБМЕННИК ДЛЯ В£ЗКИХ ЖИДКОСТЕЙ Изобретение относится к аппаратам, используемым в промышленности для работы на вязких жидкостях. Известны теплообменники для вязких жидкостей, содержащие теплообменный элемент в виде трубы с турбулизатором внутри, выполненным из рулонных листов, имеющих прорези и лепестки, отогнутые под углом, относительt o но продольной оси трубы Сі]. Недостаток теплообменника заключается в низкой теплопроводности, являющейся следствием слабого перемешивания потока среды внутри трубы, 15 в случае использования в качестве таковой среды вязкой жидкости. В связи с тем, что потоки вязких жидкостей являются паминарными, то образующийся на внутренних стенках трубы в этом случае пограничный слой 20 является дополнительным сопротивлением и препятствует интенсивной передаче тепла через стенку трубы к средней части потока жидкости. Цель изобретения - интенсификация теплообмена. Поставленная цель достигается тем, что в теплообменнике для вязких жидкостей, содержащем теплообменный элемент в виде трубы с турбулизатором внутри, выполненным из рулонных листов, имеющих прорези и лепестки, отогнутые под углом относительно продольной оси труб, лепестки каждого писта расположены в прорезях смежных листов с образованием центрального канала в форме правильного многоугольника, число сторон которого равно числу листов. При этом листы дополнительно имеют отверстия с отогнутыми кромками, одни из которых отогнуты внутрь канала, а другие наружу. На фиг.1 изображен предлагаемый теплообменник в аксонометрии с турбулизатором из 4-х рулонных листов; на фиг. 2 - то же, из 3-х рулонных листов, поперечное сечение; на фиг.З то же, в аксонометрии; на фиг.4 - то же, из 4-х рулонных листов, поперечное сечение; на фиг. 5 - рулонный лист с лепестками, расположенными под прямым углом к продольной оси трубы; на фиг, б - то же,под острым углом к оси трубы; на фиг. 7 - турбулиза-• тор, выполненный из 4-х рулонных листов, лепестки которых расположены под острым углом к оси трубы; на 950202 фиг. 8 - вариант выполнения рулонного листа с лепестками, расположенными под острым углом к оси трубы; на фиг. 9 - вариант выполнения рулонного листа с лепестками, расположенными под прямым углом к оси трубы; на фиг. 10 -, рулонный лист с лепестками, расположенными под острым углом к оси трубы, снабженный отверс тиями; на фиг. 11 - теплообменник с турбулизатором внутри, имеющим от- 10 йерстия с отогнутыми кромками, продольный разрез; на фиг.12 - то же, ч поперечный разрез; на фиг. 13 - теплообменник с турбулизатором, выполненным из 3-х рулонных листов с лепестками, изогнутыми по дуге, поперечное сечение; на фиг. 14 - теплообменник с турбулизатором внутри, выполненным из 4-х рулонных листов с лепестками, изогнутыми по дуге, поперечное сечение. Теплообменник содержит теплообменный элемент в виде трубы 1, турбулизатор 2 из рулонных листов 3, имеющих прорези 4 и лепестки 5. Турбулизатор 2 имеет канал 6 в форме прави- 25 льного многоугольника Сквадрат, треугольник и т.д.), а рулонный лист имеет отверстия 7 с кромками 8. Теплообменник работает следующим 30 образом. Вязкая жидкость поступает в пространство между трубой и турбулизатором , а греющая или охлаждающая среда омывает трубу 1 снаружи. В _ результате осуществляется либо нагрев,35 либо охлаждение вязкой жидкости. Внутри канала 6 в случае необходимо с •ти может циркулировать дополнительный теплоноситель (в, том случае, когда листы не снабжены отверстиями). fO Благодаря расположению лепестков каждого рулонного листа в прорезях смежного, поток вязкой жидкости перемешивается в пространстве между внут*ренней стенкой трубы и рулонными лис-45 тами, вследствие разрушается пограничный слой и устраняется дополнительное термосопротивление. Если лис S ты снабжены отверстиями, то как в канале 6, так и в пространстве между турбулизатором 2 и трубой 1 в этом случае протекает одна и та же жидкость, поток которой циркулирует через отверстия 7 и перемешивается благодаря лепесткам 5 и кромкам 8 отверстий 7 рулонных листов 3. Предлагаемый теплообменник прост в конструктивном отношении. Турбулизатор, установленный в нем,легко может быть смонтирован и демонтирован, что облегчает эксплуатацию теплообменника и его очистку. Кроме того, в теплообменнике благодаря установленному, в нем турбулизатору вышеописанной конструкции обеспечивается негомогенный тепловой скоростной профиль, следствием которого является равномерное распределение температуры в' поперечном сечении трубы теплообменника. Формула изобретения 1. Теплообменник для вязких жидкостей, содержащий теплообменный элемент в виде трубы с турбулизатором внутри, выполненным из рулонных листов, имеющих прорези и лепестки, отогнутые под углом относительно оси трубы, о т л и ч а ю щ и й с я тем, что, с целью интенсификации теплообмена, лепестки каждого листа расположены в прорезях смежных листов с образованием центрального канала в форме правильного многоугольника, число сторон которого равно числу листов. 2. Теплообменник по п.1, о т л ич а ю щ и й с я тем, что листы дополнительно имеют отверстия с отогнутыми кромками, одни из которых отогнуты внутрь канала, а другие наружу. Источники информации, принятые во внимание при экспертизе 1. Патент США № 2079144, кл. 138-38, опублик. 1968. 950202 Фиг Фгк 7 фуг /З Редактор А. Власєнко Составитель Т. юдина Техред Л,Пекарь Корректор А. Гриценко Заказ 5789/51 Тираж 685 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.4/5 Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4
