Каталітична ґнотова піч удосконалена кфп(у)-1-180

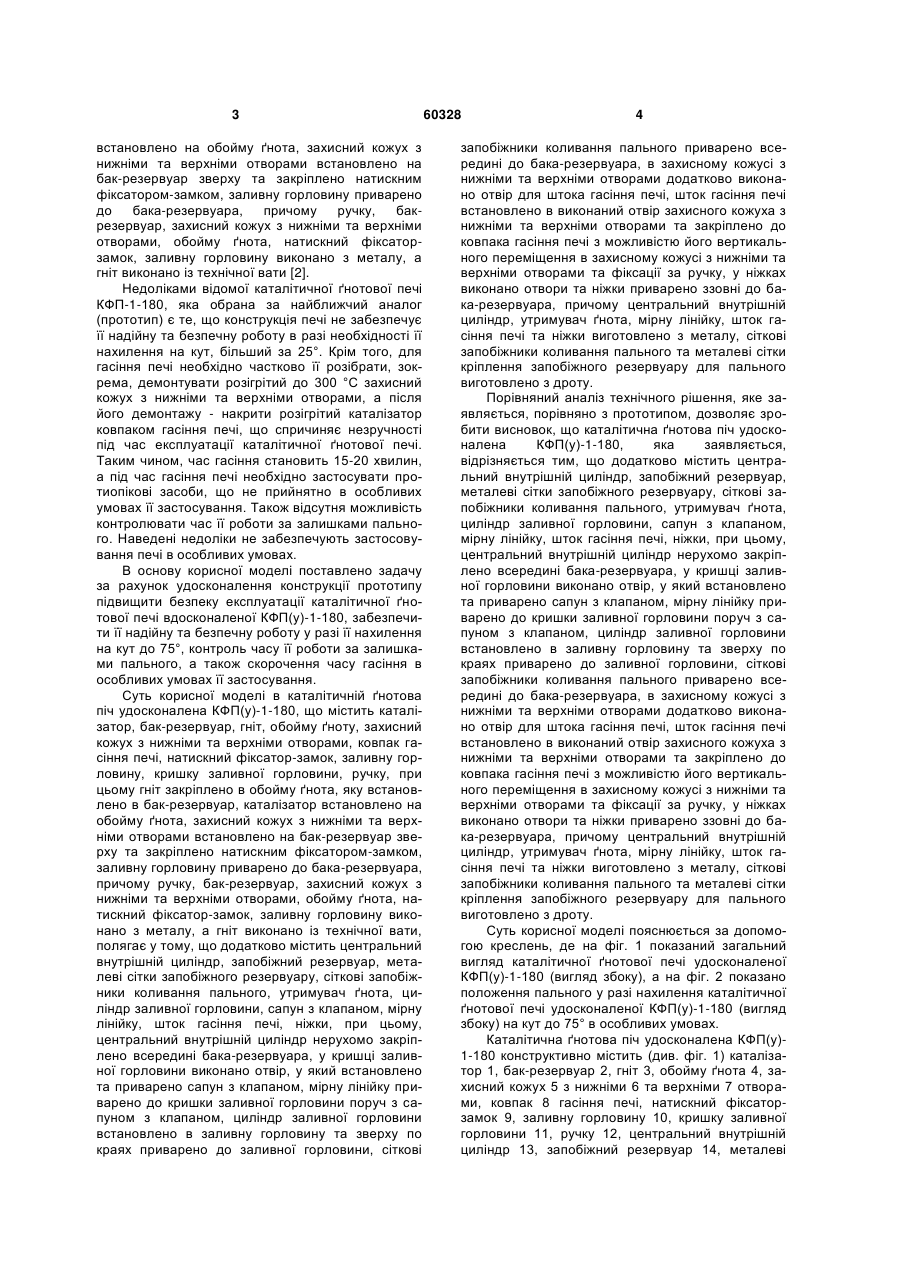

Каталітична ґнотова піч удосконалена, що містить каталізатор, бак-резервуар, ґніт, обойму ґнота, захисний кожух з нижніми та верхніми отворами, ковпак гасіння печі, натискний фіксаторзамок, заливну горловину, кришку заливної горловини, ручку, при цьому ґніт закріплено в обойму ґнота, яку встановлено в бак-резервуар, каталізатор встановлено на обойму ґнота, захисний кожух з нижніми та верхніми отворами встановлено на бак-резервуар зверху та закріплено натискним фіксатором-замком, заливну горловину приварено до бака-резервуара, причому ручку, бакрезервуар, захисний кожух з нижніми та верхніми отворами, обойму ґнота, натискний фіксаторзамок, заливну горловину виконано з металу, а ґніт виконано із технічної вати, яка відрізняється тим, що додатково містить центральний внутріш U 2 60328 1 3 встановлено на обойму ґнота, захисний кожух з нижніми та верхніми отворами встановлено на бак-резервуар зверху та закріплено натискним фіксатором-замком, заливну горловину приварено до бака-резервуара, причому ручку, бакрезервуар, захисний кожух з нижніми та верхніми отворами, обойму ґнота, натискний фіксаторзамок, заливну горловину виконано з металу, а гніт виконано із технічної вати [2]. Недоліками відомої каталітичної ґнотової печі КФП-1-180, яка обрана за найближчий аналог (прототип) є те, що конструкція печі не забезпечує її надійну та безпечну роботу в разі необхідності її нахилення на кут, більший за 25°. Крім того, для гасіння печі необхідно частково її розібрати, зокрема, демонтувати розігрітий до 300 °С захисний кожух з нижніми та верхніми отворами, а після його демонтажу - накрити розігрітий каталізатор ковпаком гасіння печі, що спричиняє незручності під час експлуатації каталітичної ґнотової печі. Таким чином, час гасіння становить 15-20 хвилин, а під час гасіння печі необхідно застосувати протиопікові засоби, що не прийнятно в особливих умовах її застосування. Також відсутня можливість контролювати час її роботи за залишками пального. Наведені недоліки не забезпечують застосовування печі в особливих умовах. В основу корисної моделі поставлено задачу за рахунок удосконалення конструкції прототипу підвищити безпеку експлуатації каталітичної ґнотової печі вдосконаленої КФП(у)-1-180, забезпечити її надійну та безпечну роботу у разі її нахилення на кут до 75°, контроль часу її роботи за залишками пального, а також скорочення часу гасіння в особливих умовах її застосування. Суть корисної моделі в каталітичній ґнотова піч удосконалена КФП(у)-1-180, що містить каталізатор, бак-резервуар, гніт, обойму ґноту, захисний кожух з нижніми та верхніми отворами, ковпак гасіння печі, натискний фіксатор-замок, заливну горловину, кришку заливної горловини, ручку, при цьому гніт закріплено в обойму ґнота, яку встановлено в бак-резервуар, каталізатор встановлено на обойму ґнота, захисний кожух з нижніми та верхніми отворами встановлено на бак-резервуар зверху та закріплено натискним фіксатором-замком, заливну горловину приварено до бака-резервуара, причому ручку, бак-резервуар, захисний кожух з нижніми та верхніми отворами, обойму ґнота, натискний фіксатор-замок, заливну горловину виконано з металу, а гніт виконано із технічної вати, полягає у тому, що додатково містить центральний внутрішній циліндр, запобіжний резервуар, металеві сітки запобіжного резервуару, сіткові запобіжники коливання пального, утримувач ґнота, циліндр заливної горловини, сапун з клапаном, мірну лінійку, шток гасіння печі, ніжки, при цьому, центральний внутрішній циліндр нерухомо закріплено всередині бака-резервуара, у кришці заливної горловини виконано отвір, у який встановлено та приварено сапун з клапаном, мірну лінійку приварено до кришки заливної горловини поруч з сапуном з клапаном, циліндр заливної горловини встановлено в заливну горловину та зверху по краях приварено до заливної горловини, сіткові 60328 4 запобіжники коливання пального приварено всередині до бака-резервуара, в захисному кожусі з нижніми та верхніми отворами додатково виконано отвір для штока гасіння печі, шток гасіння печі встановлено в виконаний отвір захисного кожуха з нижніми та верхніми отворами та закріплено до ковпака гасіння печі з можливістю його вертикального переміщення в захисному кожусі з нижніми та верхніми отворами та фіксації за ручку, у ніжках виконано отвори та ніжки приварено ззовні до бака-резервуара, причому центральний внутрішній циліндр, утримувач ґнота, мірну лінійку, шток гасіння печі та ніжки виготовлено з металу, сіткові запобіжники коливання пального та металеві сітки кріплення запобіжного резервуару для пального виготовлено з дроту. Порівняний аналіз технічного рішення, яке заявляється, порівняно з прототипом, дозволяє зробити висновок, що каталітична ґнотова піч удосконалена КФП(у)-1-180, яка заявляється, відрізняється тим, що додатково містить центральний внутрішній циліндр, запобіжний резервуар, металеві сітки запобіжного резервуару, сіткові запобіжники коливання пального, утримувач ґнота, циліндр заливної горловини, сапун з клапаном, мірну лінійку, шток гасіння печі, ніжки, при цьому, центральний внутрішній циліндр нерухомо закріплено всередині бака-резервуара, у кришці заливної горловини виконано отвір, у який встановлено та приварено сапун з клапаном, мірну лінійку приварено до кришки заливної горловини поруч з сапуном з клапаном, циліндр заливної горловини встановлено в заливну горловину та зверху по краях приварено до заливної горловини, сіткові запобіжники коливання пального приварено всередині до бака-резервуара, в захисному кожусі з нижніми та верхніми отворами додатково виконано отвір для штока гасіння печі, шток гасіння печі встановлено в виконаний отвір захисного кожуха з нижніми та верхніми отворами та закріплено до ковпака гасіння печі з можливістю його вертикального переміщення в захисному кожусі з нижніми та верхніми отворами та фіксації за ручку, у ніжках виконано отвори та ніжки приварено ззовні до бака-резервуара, причому центральний внутрішній циліндр, утримувач ґнота, мірну лінійку, шток гасіння печі та ніжки виготовлено з металу, сіткові запобіжники коливання пального та металеві сітки кріплення запобіжного резервуару для пального виготовлено з дроту. Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 показаний загальний вигляд каталітичної ґнотової печі удосконаленої КФП(у)-1-180 (вигляд збоку), а на фіг. 2 показано положення пального у разі нахилення каталітичної ґнотової печі удосконаленої КФП(у)-1-180 (вигляд збоку) на кут до 75° в особливих умовах. Каталітична ґнотова піч удосконалена КФП(у)1-180 конструктивно містить (див. фіг. 1) каталізатор 1, бак-резервуар 2, гніт 3, обойму ґнота 4, захисний кожух 5 з нижніми 6 та верхніми 7 отворами, ковпак 8 гасіння печі, натискний фіксаторзамок 9, заливну горловину 10, кришку заливної горловини 11, ручку 12, центральний внутрішній циліндр 13, запобіжний резервуар 14, металеві 5 сітки запобіжного резервуару 15, сіткові запобіжники коливання пального 16, утримувач ґнота 17, циліндр заливної горловини 18, сапун 19 з клапаном 20, мірну лінійку 21, шток 22 гасіння печі, ніжки 23. Каталітична ґнотова піч удосконалена КФП(у)1-180 працює наступним чином. В основі функціонування каталітичної ґнотової печі КФП-1-180 лежить принцип використання енергії, яка виділяється у результаті екзотермічної реакції окислення пального, що супроводжується каталітичним безполуменевим його згоранням та виділенням великої кількості теплової енергії. Під час підготовки до роботи (див. фіг. 1) знімають кришку 11 заливної горловини 10, у бакрезервуар 2 заливають пальне. Гніт 3, розміщений в обоймі ґнота 4, змочується пальним. Підіймають ковпак 8 гасіння печі за допомогою штока 22 гасіння печі. Шток 22 гасіння печі фіксують на ручці 12. Демонтують захисний кожух 5 з нижніми 6 та з верхніми 7 отворами з бака-резервуара 2. Розігрівають піч за допомогою спирту або електричного струму. Встановлюють захисний кожух 5 з нижніми 6 та з верхніми 7 отворами на бак-резервуар 2 та фіксують за допомогою натискних фіксаторівзамків 9. Цей процес спричиняє інтенсивне нагрівання печі з каталізатором 1 зокрема. Під час розігрівання (див. фіг. 2) холодне повітря входить через нижні отвори 6 захисного кожуха 5, а розігріте повітря з продуктами каталітичного згорання виходять через верхні отвори 7, прошарок каталізатора 1 нагрівається, пальне випаровується, пари просочуються крізь прошарки каталізатора 1 та вступають у взаємодію з киснем повітря. В результаті екзотермічної реакції окислення пального та безполуменевого згорання пального виділяється теплова енергія і поверхня печі розігрівається: C8H18  12,5O2  8CO2  9H2O  Q де C - вуглець; H - водень; Q - 11 ккал тепла на 1 г октана. C6H12  9O2  6CO2  6H2O CH3 (CH2 )2 CH  CH2  9O2  6CO2  6H2O . У разі нахилення печі на кут до 75° пальне переливається до центрального внутрішнього циліндра 13 у запобіжний резервуар 14. Металеві сітки запобіжного резервуару 15 забезпечують рівномі 60328 6 рне переливання пального у просторі запобіжного резервуара 14. Сіткові запобіжники коливання пального 16 забезпечують рівномірне переливання пального із бака-резервуара 2 до центрального внутрішнього циліндра 13 та запобіжного резервуара 14. Утримувач ґноту 17 конструктивно забезпечує змочування ґноту у пальному під кутами до 75° відносно горизонта. Циліндр заливної горловини 18 додатково перешкоджає коливанню пального у баку-резервуарі 2 печі. Сапун 19 з клапаном 20 нормалізують тиск горючих газів у печі. За необхідності піч переносять за допомогою ручки 1. Протягом роботи печі контролюють наявність палива та орієнтовний час роботи печі здійснюють за допомогою мірної лінійки 21, яку встановлено в циліндр заливної горловини 18. Для безпечного гасіння печі опускають ковпак 8 гасіння печі за допомогою штока 22 гасіння печі та прискорюють гасіння. Шток 22 гасіння печі забезпечує зручність гасіння каталітичної ґнотової печі та надає можливість гасити піч без демонтажу розігрітого захисного кожуха 5 з нижніми 6 та з верхніми 7 отворами. Ніжки 23 забезпечують нерухоме кріплення печі до будь-якої поверхні та утворення прошарку повітря, що сприяє зменшенню теплового обміну між каталітичною ґнотовою піччю удосконаленою КФП (у)-1-180, та поверхнею підлоги. Підвищення ефективності застосування заявленої каталітичної ґнотової печі вдосконаленої КФП(у)-1-180, порівняно з прототипом, досягається за рахунок застосування нових елементів. Як наслідок стає можливим під час застосування каталітичної ґнотової печі вдосконаленої КФП(у) -1180 в особливих умовах нахилити її на кут до 75°, забезпечити безпечний спосіб гасіння печі, скоротити час її гасіння, можливість контролювати час її роботи за залишками пального. Джерела інформації 1. Ветроустойчивый фонарь 7Ф1 "Керосиновая лампа". Инструкция для пользователя. Лисьвенск, Пермская обл.: типогр. завода, 1974 г. - 4 с. - аналог. 2. Каталитическая фитильная печь КФП-1-180. Паспорт. Стр. 9, рис. 3. Чернигов.: 1984 г. - 17 с. прототип. 7 Комп’ютерна верстка Л. Купенко 60328 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
