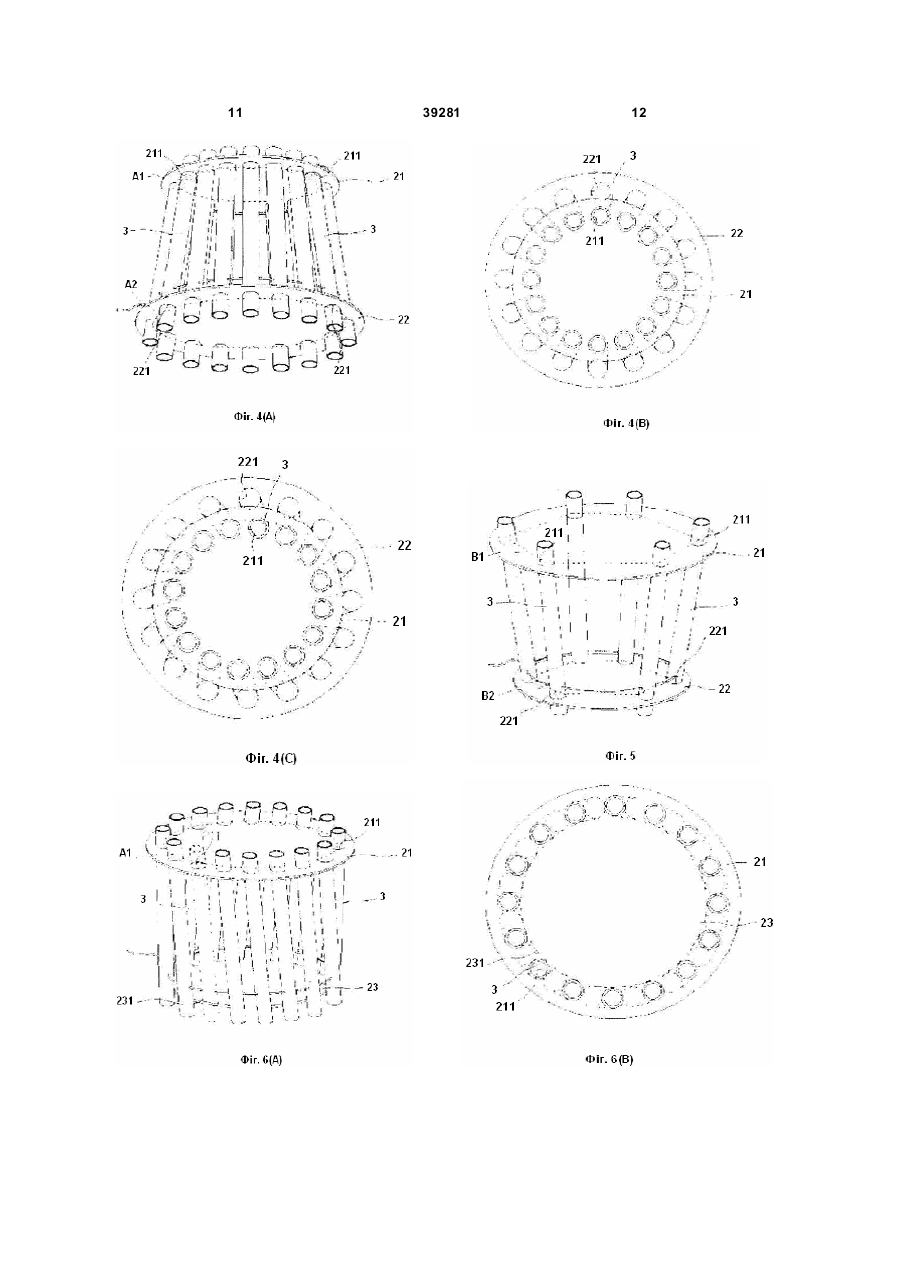

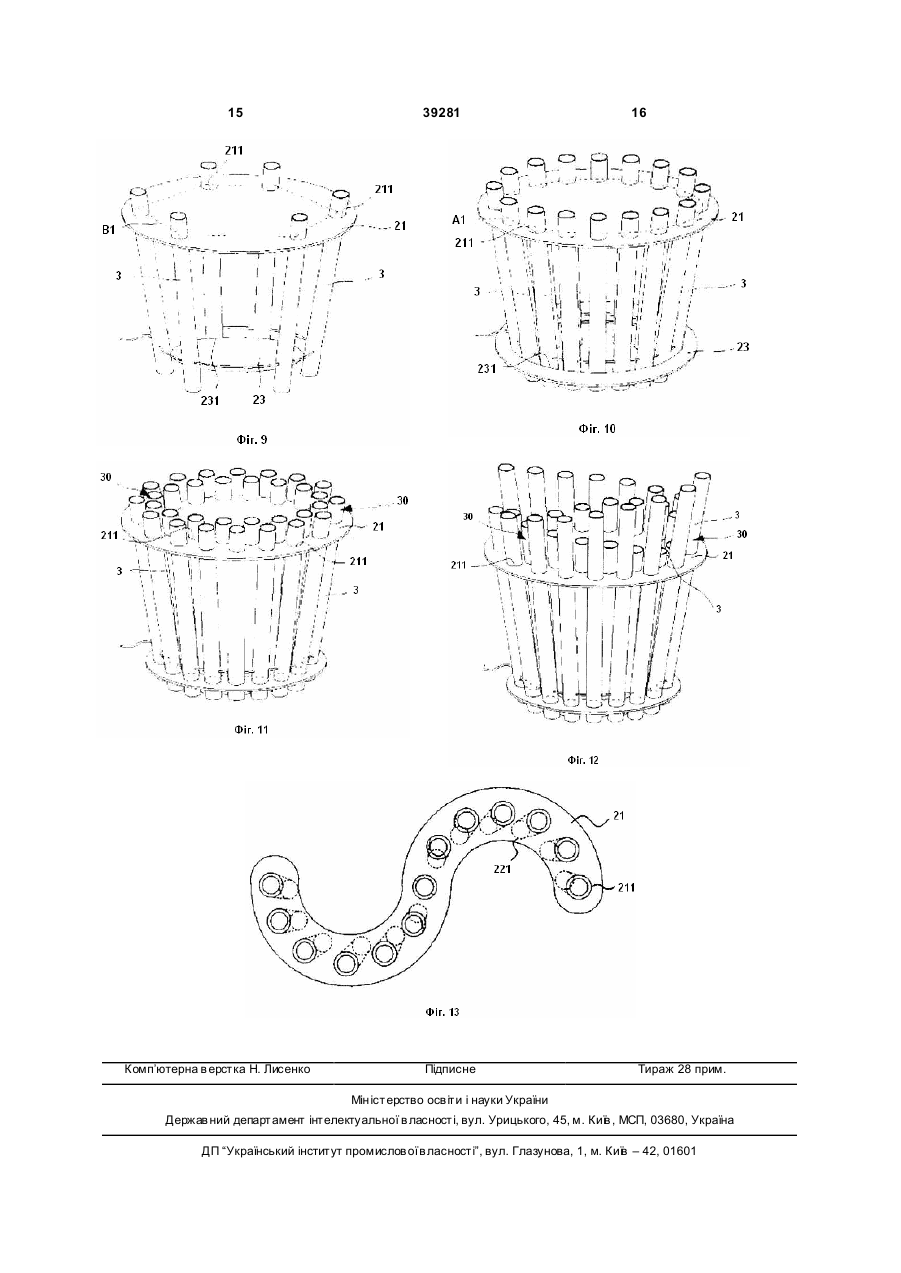

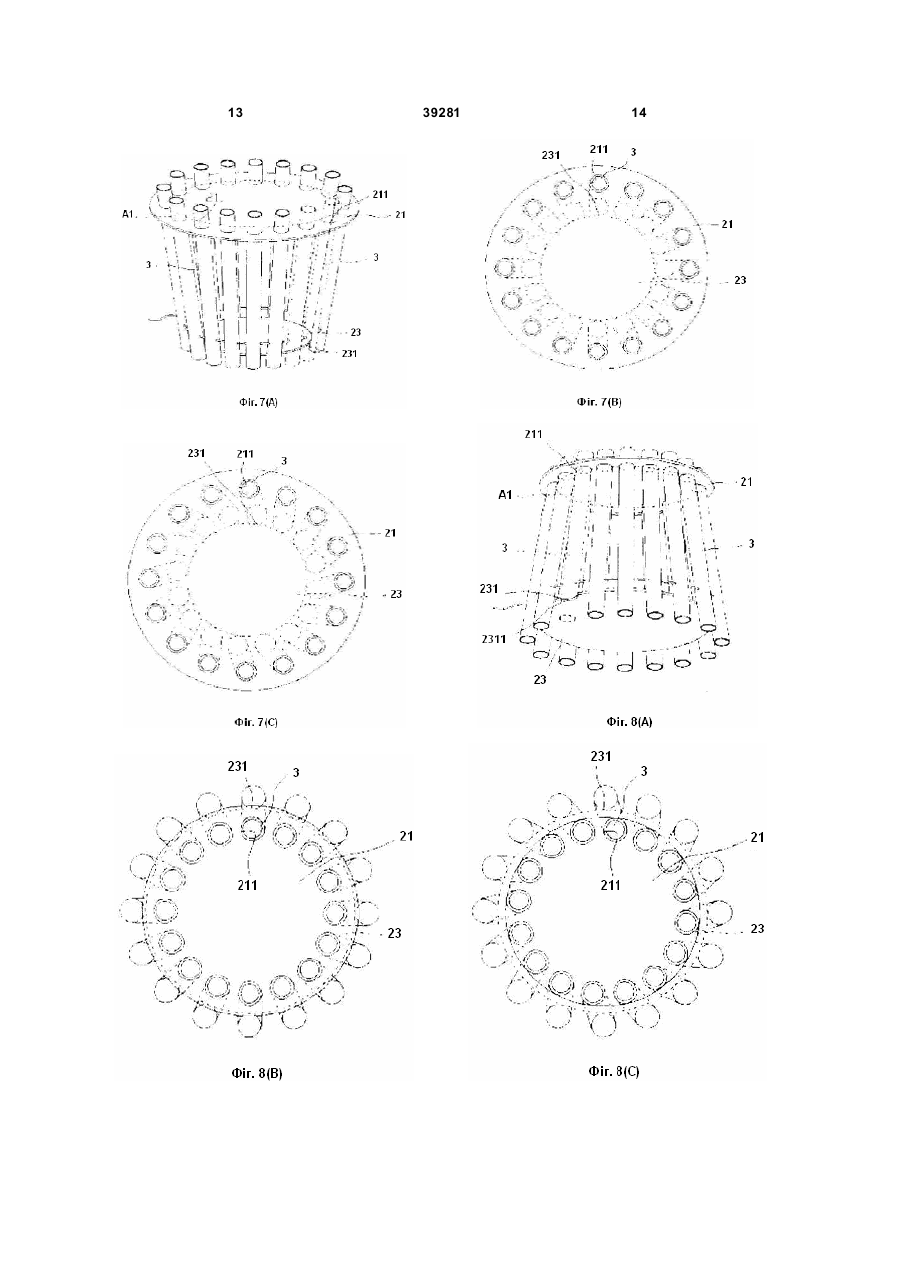

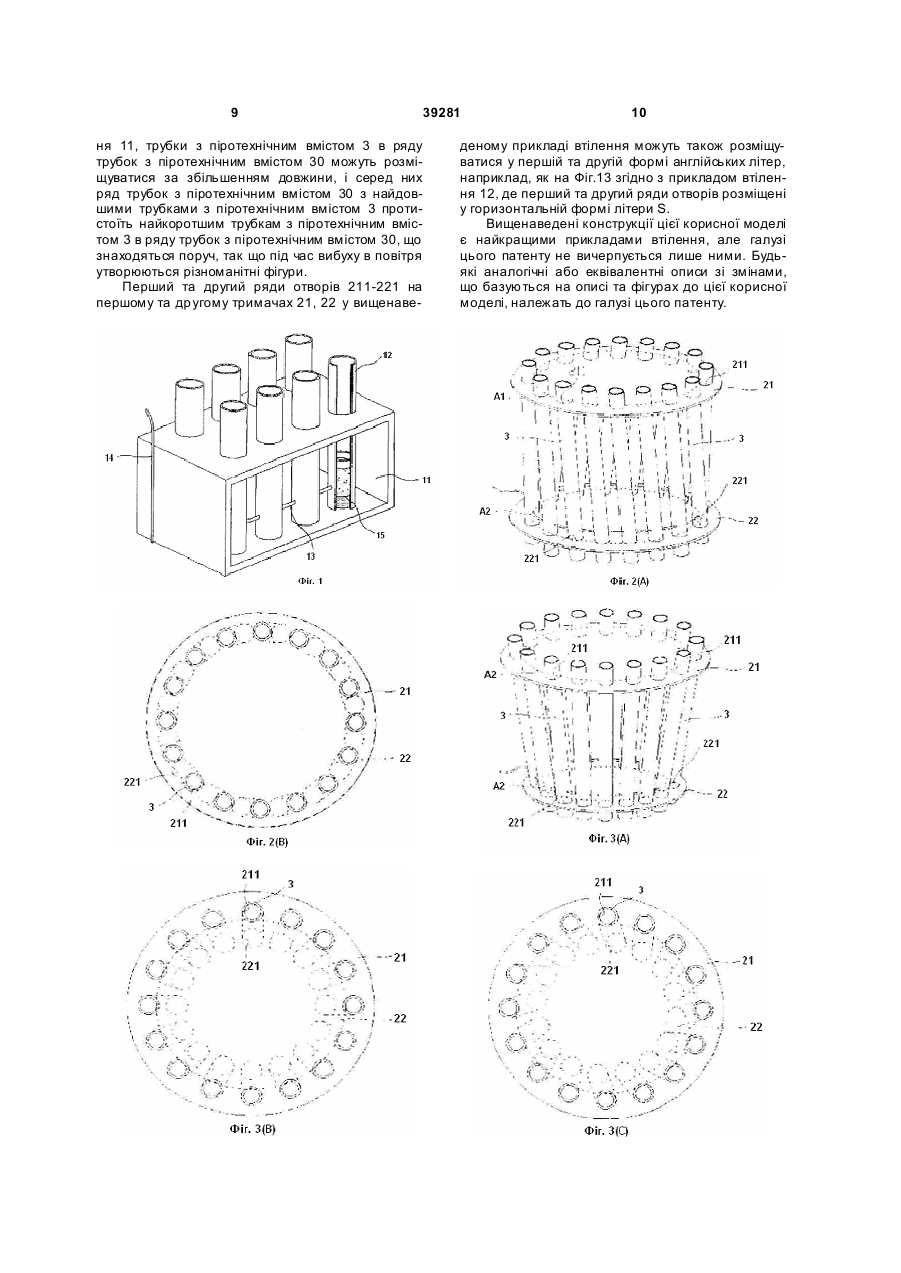

Удосконалена конструкція для феєрверка

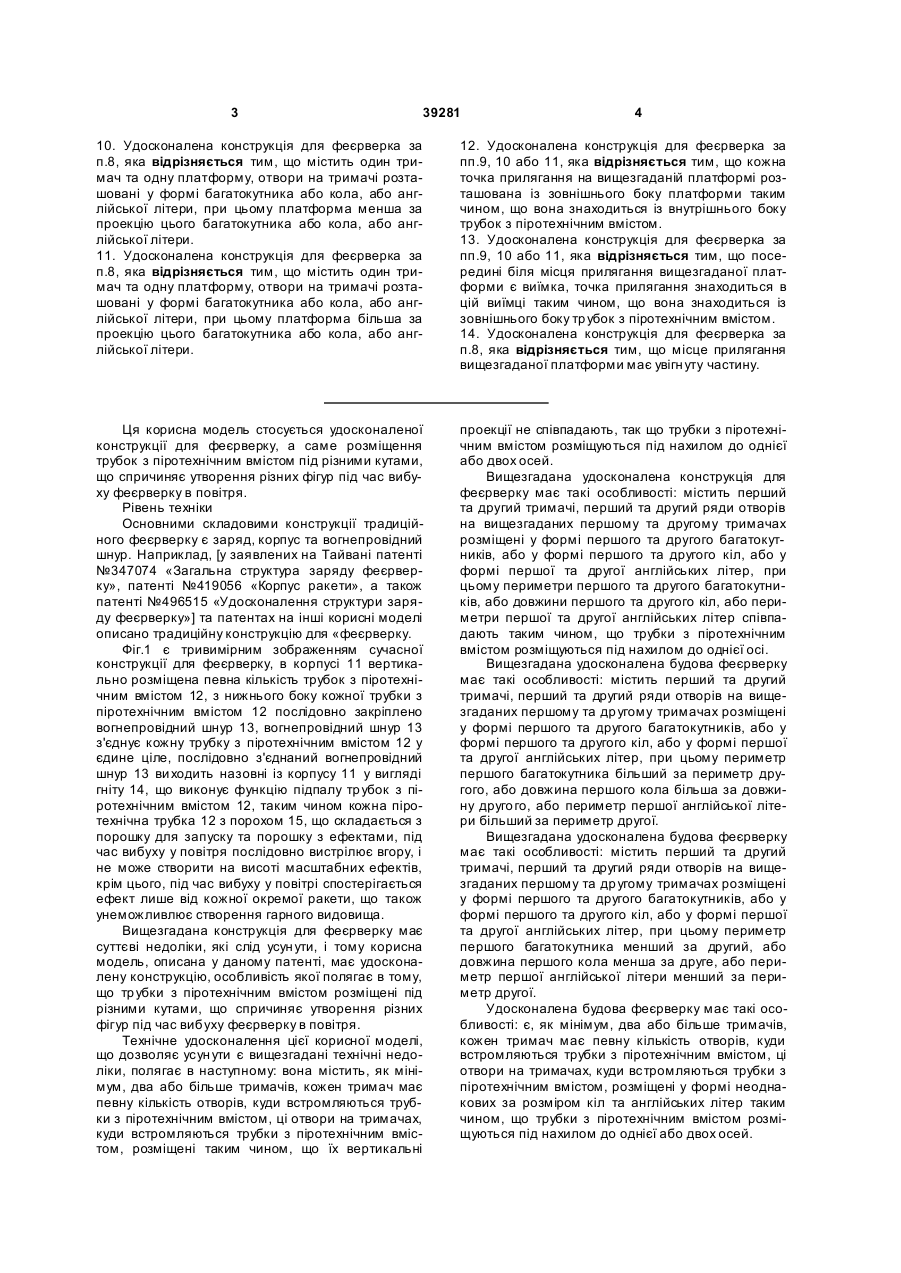

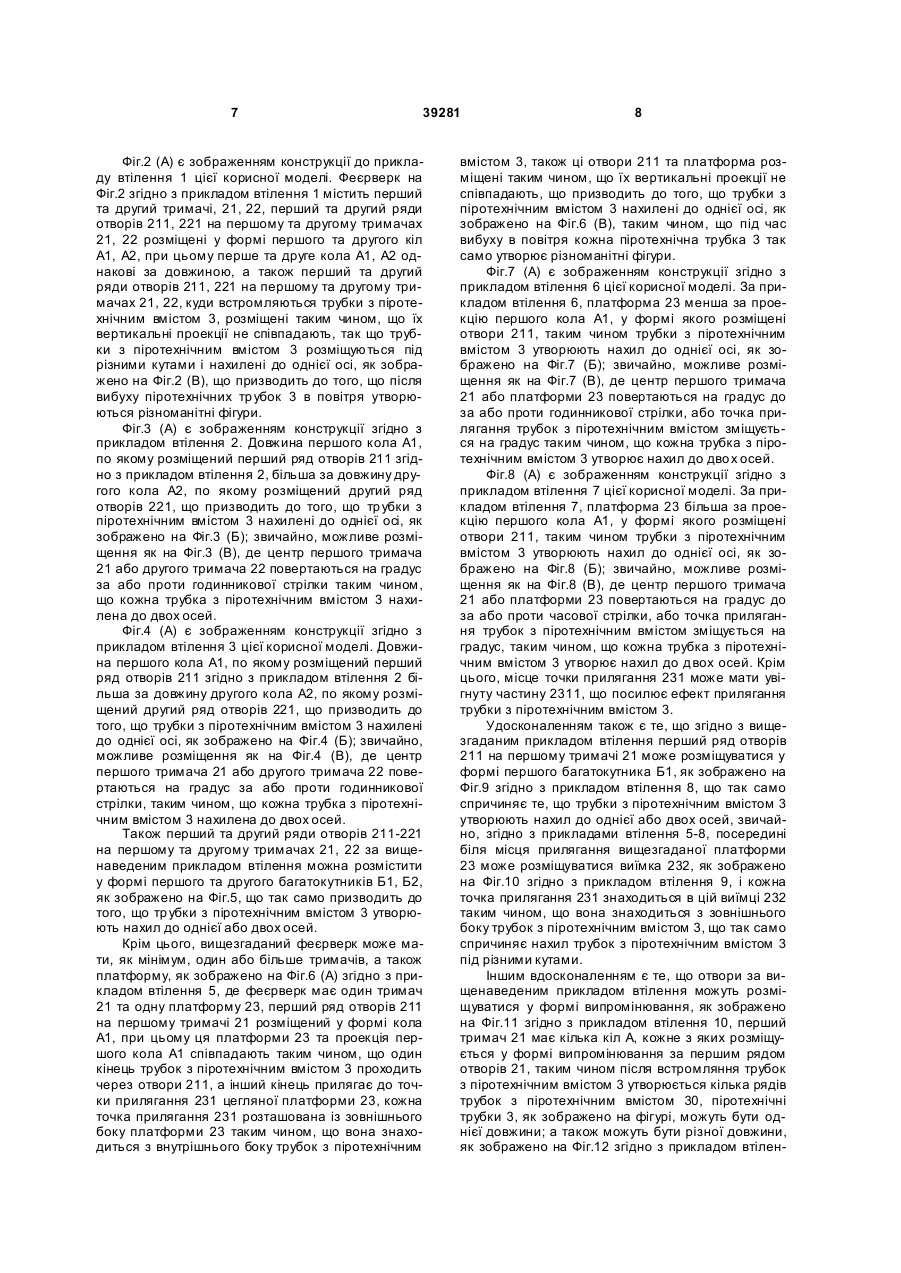

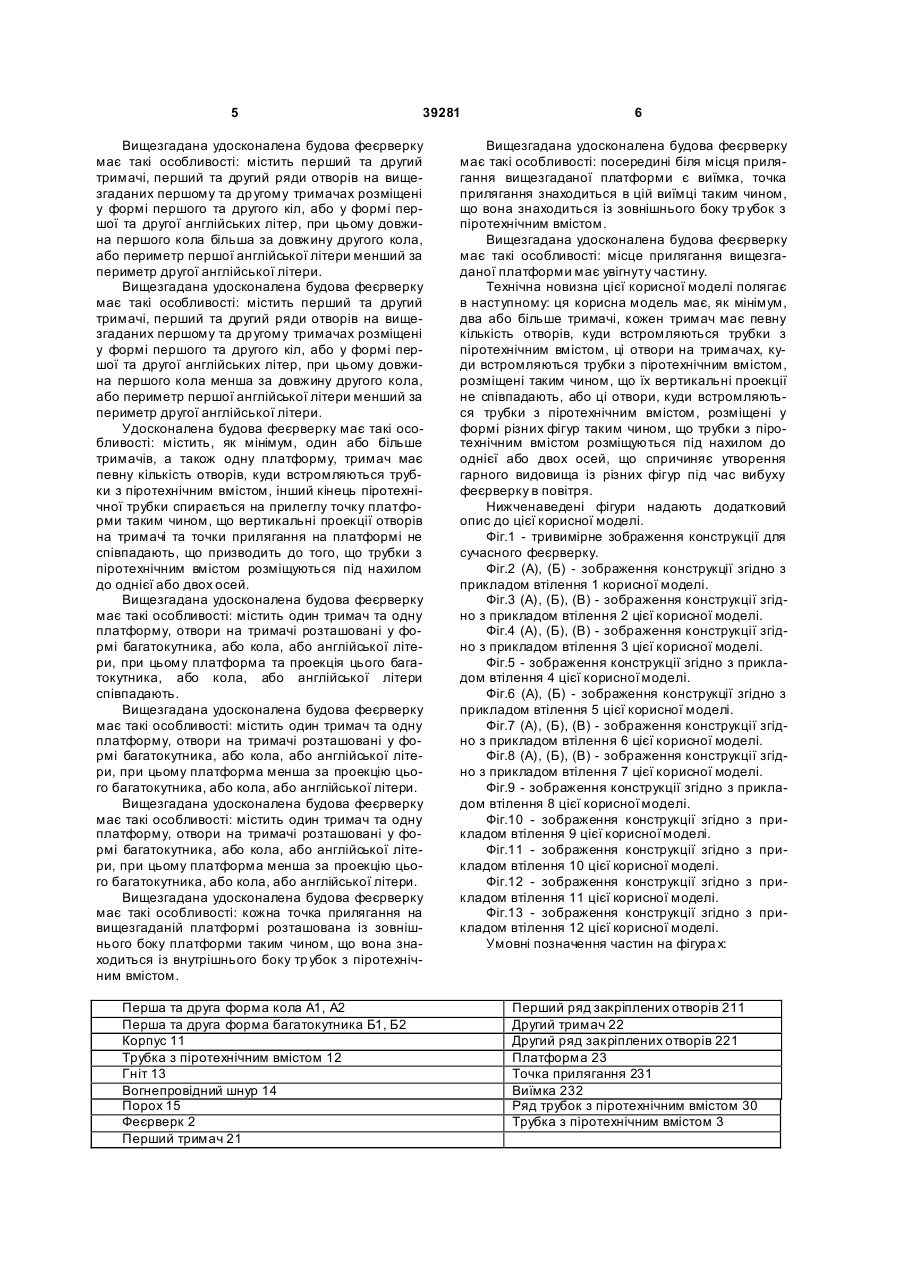

1. Удосконалена конструкція для феєрверка, що має такі особливості: як мінімум, два або більше тримачів, кожен тримач має певну кількість отворів, куди вставляються трубки з піротехнічним вмістом, ці отвори на тримачах, куди вставляються трубки з піротехнічним вмістом, розміщені таким чином, що їх вертикальні проекції не співпадають, і трубки з піротехнічним вмістом розміщуються під нахилом до однієї або двох осей. 2. Удосконалена конструкція для феєрверка за п.1, яка відрізняється тим, що має перший, другий тримачі, перший, другий ряди отворів на вищезгаданих першому та другому тримачах розміщені у формі першого та др угого багатокутників або у формі першого та другого кіл, або у формі першої та другої англійських літер, при цьому периметри першого та другого багатокутників або довжини першого та другого кіл, або периметри першої та другої англійських літер співпадають таким чином, що трубки з піротехнічним вмістом розміщуються під нахилом до однієї осі. 3. Удосконалена конструкція для феєрверка за п.1, яка відрізняється тим, що містить перший та другий тримачі, перший та другий ряди отворів на вищезгаданих першому та другому тримачах розміщені у формі першого та другого багатокутників або у формі першого та другого кіл, або у формі першої та другої англійських літер, при цьому периметр першого багатокутника більший за другий, або довжина першого кола більша за друге, або периметр першої англійської літери більший за периметр другої. 4. Удосконалена конструкція для феєрверка за п.1, яка відрізняється тим, що містить перший та другий тримачі, перший та другий ряди отворів на вищезгаданих першому та другому тримачах розміщені у формі першого та другого багатокутників або у формі першого та другого кіл, або у формі першої та другої англійських літер, при цьому периметр першого багатокутника менший за другий, або довжина першого кола менша за друге, або 2 (19) 1 3 39281 4 10. Удосконалена конструкція для феєрверка за п.8, яка відрізняється тим, що містить один тримач та одну платформу, отвори на тримачі розташовані у формі багатокутника або кола, або англійської літери, при цьому платформа менша за проекцію цього багатокутника або кола, або англійської літери. 11. Удосконалена конструкція для феєрверка за п.8, яка відрізняється тим, що містить один тримач та одну платформу, отвори на тримачі розташовані у формі багатокутника або кола, або англійської літери, при цьому платформа більша за проекцію цього багатокутника або кола, або англійської літери. 12. Удосконалена конструкція для феєрверка за пп.9, 10 або 11, яка відрізняється тим, що кожна точка прилягання на вищезгаданій платформі розташована із зовнішнього боку платформи таким чином, що вона знаходиться із внутрішнього боку трубок з піротехнічним вмістом. 13. Удосконалена конструкція для феєрверка за пп.9, 10 або 11, яка відрізняється тим, що посередині біля місця прилягання вищезгаданої платформи є виїмка, точка прилягання знаходиться в цій виїмці таким чином, що вона знаходиться із зовнішнього боку тр убок з піротехнічним вмістом. 14. Удосконалена конструкція для феєрверка за п.8, яка відрізняється тим, що місце прилягання вищезгаданої платформи має увігн уту частину. Ця корисна модель стосується удосконаленої конструкції для феєрверку, а саме розміщення трубок з піротехнічним вмістом під різними кутами, що спричиняє утворення різних фігур під час вибуху феєрверку в повітря. Рівень техніки Основними складовими конструкції традиційного феєрверку є заряд, корпус та вогнепровідний шнур. Наприклад, [у заявлених на Тайвані патенті №347074 «Загальна структура заряду феєрверку», патенті №419056 «Корпус ракети», а також патенті №496515 «Удосконалення структури заряду феєрверку»] та патентах на інші корисні моделі описано традиційну конструкцію для «феєрверку. Фіг.1 є тривимірним зображенням сучасної конструкції для феєрверку, в корпусі 11 вертикально розміщена певна кількість трубок з піротехнічним вмістом 12, з нижнього боку кожної трубки з піротехнічним вмістом 12 послідовно закріплено вогнепровідний шнур 13, вогнепровідний шнур 13 з'єднує кожну трубку з піротехнічним вмістом 12 у єдине ціле, послідовно з'єднаний вогнепровідний шнур 13 ви ходить назовні із корпусу 11 у вигляді гніту 14, що виконує функцію підпалу тр убок з піротехнічним вмістом 12, таким чином кожна піротехнічна трубка 12 з порохом 15, що складається з порошку для запуску та порошку з ефектами, під час вибуху у повітря послідовно вистрілює вгору, і не може створити на висоті масштабних ефектів, крім цього, під час вибуху у повітрі спостерігається ефект лише від кожної окремої ракети, що також унеможливлює створення гарного видовища. Вищезгадана конструкція для феєрверку має суттєві недоліки, які слід усун ути, і тому корисна модель, описана у даному патенті, має удосконалену конструкцію, особливість якої полягає в тому, що тр убки з піротехнічним вмістом розміщені під різними кутами, що спричиняє утворення різних фігур під час вибуху феєрверку в повітря. Технічне удосконалення цієї корисної моделі, що дозволяє усун ути є вищезгадані технічні недоліки, полягає в наступному: вона містить, як мінімум, два або більше тримачів, кожен тримач має певну кількість отворів, куди встромляються трубки з піротехнічним вмістом, ці отвори на тримачах, куди встромляються трубки з піротехнічним вмістом, розміщені таким чином, що їх вертикальні проекції не співпадають, так що трубки з піротехнічним вмістом розміщуються під нахилом до однієї або двох осей. Вищезгадана удосконалена конструкція для феєрверку має такі особливості: містить перший та другий тримачі, перший та другий ряди отворів на вищезгаданих першому та другому тримачах розміщені у формі першого та другого багатокутників, або у формі першого та другого кіл, або у формі першої та другої англійських літер, при цьому периметри першого та другого багатокутників, або довжини першого та другого кіл, або периметри першої та другої англійських літер співпадають таким чином, що трубки з піротехнічним вмістом розміщуються під нахилом до однієї осі. Вищезгадана удосконалена будова феєрверку має такі особливості: містить перший та другий тримачі, перший та другий ряди отворів на вищезгаданих першому та др угому тримачах розміщені у формі першого та другого багатокутників, або у формі першого та другого кіл, або у формі першої та другої англійських літер, при цьому периметр першого багатокутника більший за периметр другого, або довжина першого кола більша за довжину друго го, або периметр першої англійської літери більший за периметр другої. Вищезгадана удосконалена будова феєрверку має такі особливості: містить перший та другий тримачі, перший та другий ряди отворів на вищезгаданих першому та др угому тримачах розміщені у формі першого та другого багатокутників, або у формі першого та другого кіл, або у формі першої та другої англійських літер, при цьому периметр першого багатокутника менший за другий, або довжина першого кола менша за друге, або периметр першої англійської літери менший за периметр другої. Удосконалена будова феєрверку має такі особливості: є, як мінімум, два або більше тримачів, кожен тримач має певну кількість отворів, куди встромляються трубки з піротехнічним вмістом, ці отвори на тримачах, куди встромляються трубки з піротехнічним вмістом, розміщені у формі неоднакових за розміром кіл та англійських літер таким чином, що трубки з піротехнічним вмістом розміщуються під нахилом до однієї або двох осей. 5 39281 Вищезгадана удосконалена будова феєрверку має такі особливості: містить перший та другий тримачі, перший та другий ряди отворів на вищезгаданих першому та др угому тримачах розміщені у формі першого та другого кіл, або у формі першої та другої англійських літер, при цьому довжина першого кола більша за довжину другого кола, або периметр першої англійської літери менший за периметр другої англійської літери. Вищезгадана удосконалена будова феєрверку має такі особливості: містить перший та другий тримачі, перший та другий ряди отворів на вищезгаданих першому та др угому тримачах розміщені у формі першого та другого кіл, або у формі першої та другої англійських літер, при цьому довжина першого кола менша за довжину другого кола, або периметр першої англійської літери менший за периметр другої англійської літери. Удосконалена будова феєрверку має такі особливості: містить, як мінімум, один або більше тримачів, а також одну платформу, тримач має певну кількість отворів, куди встромляються трубки з піротехнічним вмістом, інший кінець піротехнічної трубки спирається на прилеглу точку платформи таким чином, що вертикальні проекції отворів на тримачі та точки прилягання на платформі не співпадають, що призводить до того, що трубки з піротехнічним вмістом розміщуються під нахилом до однієї або двох осей. Вищезгадана удосконалена будова феєрверку має такі особливості: містить один тримач та одну платформу, отвори на тримачі розташовані у формі багатокутника, або кола, або англійської літери, при цьому платформа та проекція цього багатокутника, або кола, або англійської літери співпадають. Вищезгадана удосконалена будова феєрверку має такі особливості: містить один тримач та одну платформу, отвори на тримачі розташовані у формі багатокутника, або кола, або англійської літери, при цьому платформа менша за проекцію цього багатокутника, або кола, або англійської літери. Вищезгадана удосконалена будова феєрверку має такі особливості: містить один тримач та одну платформу, отвори на тримачі розташовані у формі багатокутника, або кола, або англійської літери, при цьому платформа менша за проекцію цього багатокутника, або кола, або англійської літери. Вищезгадана удосконалена будова феєрверку має такі особливості: кожна точка прилягання на вищезгаданій платформі розташована із зовнішнього боку платформи таким чином, що вона знаходиться із внутрішнього боку тр убок з піротехнічним вмістом. Перша та друга форма кола А1, А2 Перша та друга форма багатокутника Б1, Б2 Корпус 11 Трубка з піротехнічним вмістом 12 Гніт 13 Вогнепровідний шнур 14 Порох 15 Феєрверк 2 Перший тримач 21 6 Вищезгадана удосконалена будова феєрверку має такі особливості: посередині біля місця прилягання вищезгаданої платформи є виїмка, точка прилягання знаходиться в цій виїмці таким чином, що вона знаходиться із зовнішнього боку тр убок з піротехнічним вмістом. Вищезгадана удосконалена будова феєрверку має такі особливості: місце прилягання вищезгаданої платформи має увігнуту частину. Технічна новизна цієї корисної моделі полягає в наступному: ця корисна модель має, як мінімум, два або більше тримачі, кожен тримач має певну кількість отворів, куди встромляються трубки з піротехнічним вмістом, ці отвори на тримачах, куди встромляються трубки з піротехнічним вмістом, розміщені таким чином, що їх вертикальні проекції не співпадають, або ці отвори, куди встромляються трубки з піротехнічним вмістом, розміщені у формі різних фігур таким чином, що трубки з піротехнічним вмістом розміщуються під нахилом до однієї або двох осей, що спричиняє утворення гарного видовища із різних фігур під час вибуху феєрверку в повітря. Нижченаведені фігури надають додатковий опис до цієї корисної моделі. Фіг.1 - тривимірне зображення конструкції для сучасного феєрверку. Фіг.2 (А), (Б) - зображення конструкції згідно з прикладом втілення 1 корисної моделі. Фіг.3 (А), (Б), (В) - зображення конструкції згідно з прикладом втілення 2 цієї корисної моделі. Фіг.4 (А), (Б), (В) - зображення конструкції згідно з прикладом втілення 3 цієї корисної моделі. Фіг.5 - зображення конструкції згідно з прикладом втілення 4 цієї корисної моделі. Фіг.6 (А), (Б) - зображення конструкції згідно з прикладом втілення 5 цієї корисної моделі. Фіг.7 (А), (Б), (В) - зображення конструкції згідно з прикладом втілення 6 цієї корисної моделі. Фіг.8 (А), (Б), (В) - зображення конструкції згідно з прикладом втілення 7 цієї корисної моделі. Фіг.9 - зображення конструкції згідно з прикладом втілення 8 цієї корисної моделі. Фіг.10 - зображення конструкції згідно з прикладом втілення 9 цієї корисної моделі. Фіг.11 - зображення конструкції згідно з прикладом втілення 10 цієї корисної моделі. Фіг.12 - зображення конструкції згідно з прикладом втілення 11 цієї корисної моделі. Фіг.13 - зображення конструкції згідно з прикладом втілення 12 цієї корисної моделі. Умовні позначення частин на фігура х: Перший ряд закріплених отворів 211 Другий тримач 22 Другий ряд закріплених отворів 221 Платформа 23 Точка прилягання 231 Виїмка 232 Ряд трубок з піротехнічним вмістом 30 Трубка з піротехнічним вмістом 3 7 39281 Фіг.2 (А) є зображенням конструкції до прикладу втілення 1 цієї корисної моделі. Феєрверк на Фіг.2 згідно з прикладом втілення 1 містить перший та другий тримачі, 21, 22, перший та другий ряди отворів 211, 221 на першому та другому тримачах 21, 22 розміщені у формі першого та другого кіл А1, А2, при цьому перше та друге кола А1, А2 однакові за довжиною, а також перший та другий ряди отворів 211, 221 на першому та другому тримачах 21, 22, куди встромляються трубки з піротехнічним вмістом 3, розміщені таким чином, що їх вертикальні проекції не співпадають, так що трубки з піротехнічним вмістом 3 розміщуються під різними кутами і нахилені до однієї осі, як зображено на Фіг.2 (В), що призводить до того, що після вибуху піротехнічних тр убок 3 в повітря утворюються різноманітні фігури. Фіг.3 (А) є зображенням конструкції згідно з прикладом втілення 2. Довжина першого кола А1, по якому розміщений перший ряд отворів 211 згідно з прикладом втілення 2, більша за довжину другого кола А2, по якому розміщений другий ряд отворів 221, що призводить до того, що тр убки з піротехнічним вмістом 3 нахилені до однієї осі, як зображено на Фіг.3 (Б); звичайно, можливе розміщення як на Фіг.3 (В), де центр першого тримача 21 або другого тримача 22 повертаються на градус за або проти годинникової стрілки таким чином, що кожна трубка з піротехнічним вмістом 3 нахилена до двох осей. Фіг.4 (А) є зображенням конструкції згідно з прикладом втілення 3 цієї корисної моделі. Довжина першого кола А1, по якому розміщений перший ряд отворів 211 згідно з прикладом втілення 2 більша за довжину другого кола А2, по якому розміщений другий ряд отворів 221, що призводить до того, що трубки з піротехнічним вмістом 3 нахилені до однієї осі, як зображено на Фіг.4 (Б); звичайно, можливе розміщення як на Фіг.4 (В), де центр першого тримача 21 або другого тримача 22 повертаються на градус за або проти годинникової стрілки, таким чином, що кожна трубка з піротехнічним вмістом 3 нахилена до двох осей. Також перший та другий ряди отворів 211-221 на першому та другому тримачах 21, 22 за вищенаведеним прикладом втілення можна розмістити у формі першого та другого багатокутників Б1, Б2, як зображено на Фіг.5, що так само призводить до того, що тр убки з піротехнічним вмістом 3 утворюють нахил до однієї або двох осей. Крім цього, вищезгаданий феєрверк може мати, як мінімум, один або більше тримачів, а також платформу, як зображено на Фіг.6 (А) згідно з прикладом втілення 5, де феєрверк має один тримач 21 та одну платформу 23, перший ряд отворів 211 на першому тримачі 21 розміщений у формі кола А1, при цьому ця платформи 23 та проекція першого кола А1 співпадають таким чином, що один кінець трубок з піротехнічним вмістом 3 проходить через отвори 211, а інший кінець прилягає до точки прилягання 231 цегляної платформи 23, кожна точка прилягання 231 розташована із зовнішнього боку платформи 23 таким чином, що вона знаходиться з внутрішнього боку трубок з піротехнічним 8 вмістом 3, також ці отвори 211 та платформа розміщені таким чином, що їх вертикальні проекції не співпадають, що призводить до того, що трубки з піротехнічним вмістом 3 нахилені до однієї осі, як зображено на Фіг.6 (В), таким чином, що під час вибуху в повітря кожна піротехнічна трубка 3 так само утворює різноманітні фігури. Фіг.7 (А) є зображенням конструкції згідно з прикладом втілення 6 цієї корисної моделі. За прикладом втілення 6, платформа 23 менша за проекцію першого кола А1, у формі якого розміщені отвори 211, таким чином трубки з піротехнічним вмістом 3 утворюють нахил до однієї осі, як зображено на Фіг.7 (Б); звичайно, можливе розміщення як на Фіг.7 (В), де центр першого тримача 21 або платформи 23 повертаються на градус до за або проти годинникової стрілки, або точка прилягання трубок з піротехнічним вмістом зміщується на градус таким чином, що кожна трубка з піротехнічним вмістом 3 утворює нахил до дво х осей. Фіг.8 (А) є зображенням конструкції згідно з прикладом втілення 7 цієї корисної моделі. За прикладом втілення 7, платформа 23 більша за проекцію першого кола А1, у формі якого розміщені отвори 211, таким чином трубки з піротехнічним вмістом 3 утворюють нахил до однієї осі, як зображено на Фіг.8 (Б); звичайно, можливе розміщення як на Фіг.8 (В), де центр першого тримача 21 або платформи 23 повертаються на градус до за або проти часової стрілки, або точка прилягання трубок з піротехнічним вмістом зміщується на градус, таким чином, що кожна трубка з піротехнічним вмістом 3 утворює нахил до двох осей. Крім цього, місце точки прилягання 231 може мати увігнуту частину 2311, що посилює ефект прилягання трубки з піротехнічним вмістом 3. Удосконаленням також є те, що згідно з вищезгаданим прикладом втілення перший ряд отворів 211 на першому тримачі 21 може розміщуватися у формі першого багатокутника Б1, як зображено на Фіг.9 згідно з прикладом втілення 8, що так само спричиняє те, що трубки з піротехнічним вмістом 3 утворюють нахил до однієї або двох осей, звичайно, згідно з прикладами втілення 5-8, посередині біля місця прилягання вищезгаданої платформи 23 може розміщуватися виїмка 232, як зображено на Фіг.10 згідно з прикладом втілення 9, і кожна точка прилягання 231 знаходиться в цій виїмці 232 таким чином, що вона знаходиться з зовнішнього боку трубок з піротехнічним вмістом 3, що так само спричиняє нахил трубок з піротехнічним вмістом 3 під різними кутами. Іншим вдосконаленням є те, що отвори за вищенаведеним прикладом втілення можуть розміщуватися у формі випромінювання, як зображено на Фіг.11 згідно з прикладом втілення 10, перший тримач 21 має кілька кіл А, кожне з яких розміщується у формі випромінювання за першим рядом отворів 21, таким чином після встромляння трубок з піротехнічним вмістом 3 утворюється кілька рядів трубок з піротехнічним вмістом 30, піротехнічні трубки 3, як зображено на фігурі, можуть бути однієї довжини; а також можуть бути різної довжини, як зображено на Фіг.12 згідно з прикладом втілен 9 39281 ня 11, трубки з піротехнічним вмістом 3 в ряду трубок з піротехнічним вмістом 30 можуть розміщуватися за збільшенням довжини, і серед них ряд трубок з піротехнічним вмістом 30 з найдовшими трубками з піротехнічним вмістом 3 протистоїть найкоротшим трубкам з піротехнічним вмістом 3 в ряду трубок з піротехнічним вмістом 30, що знаходяться поруч, так що під час вибуху в повітря утворюються різноманітні фігури. Перший та другий ряди отворів 211-221 на першому та др угому тримачах 21, 22 у вищенаве 10 деному прикладі втілення можуть також розміщуватися у першій та другій формі англійських літер, наприклад, як на Фіг.13 згідно з прикладом втілення 12, де перший та другий ряди отворів розміщені у горизонтальній формі літери S. Вищенаведені конструкції цієї корисної моделі є найкращими прикладами втілення, але галузі цього патенту не вичерпується лише ними. Будьякі аналогічні або еквівалентні описи зі змінами, що базуються на описі та фігурах до цієї корисної моделі, належать до галузі цього патенту. 11 39281 12 13 39281 14 15 Комп’ютерна в ерстка Н. Лисенко 39281 Підписне 16 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
