Фільтр

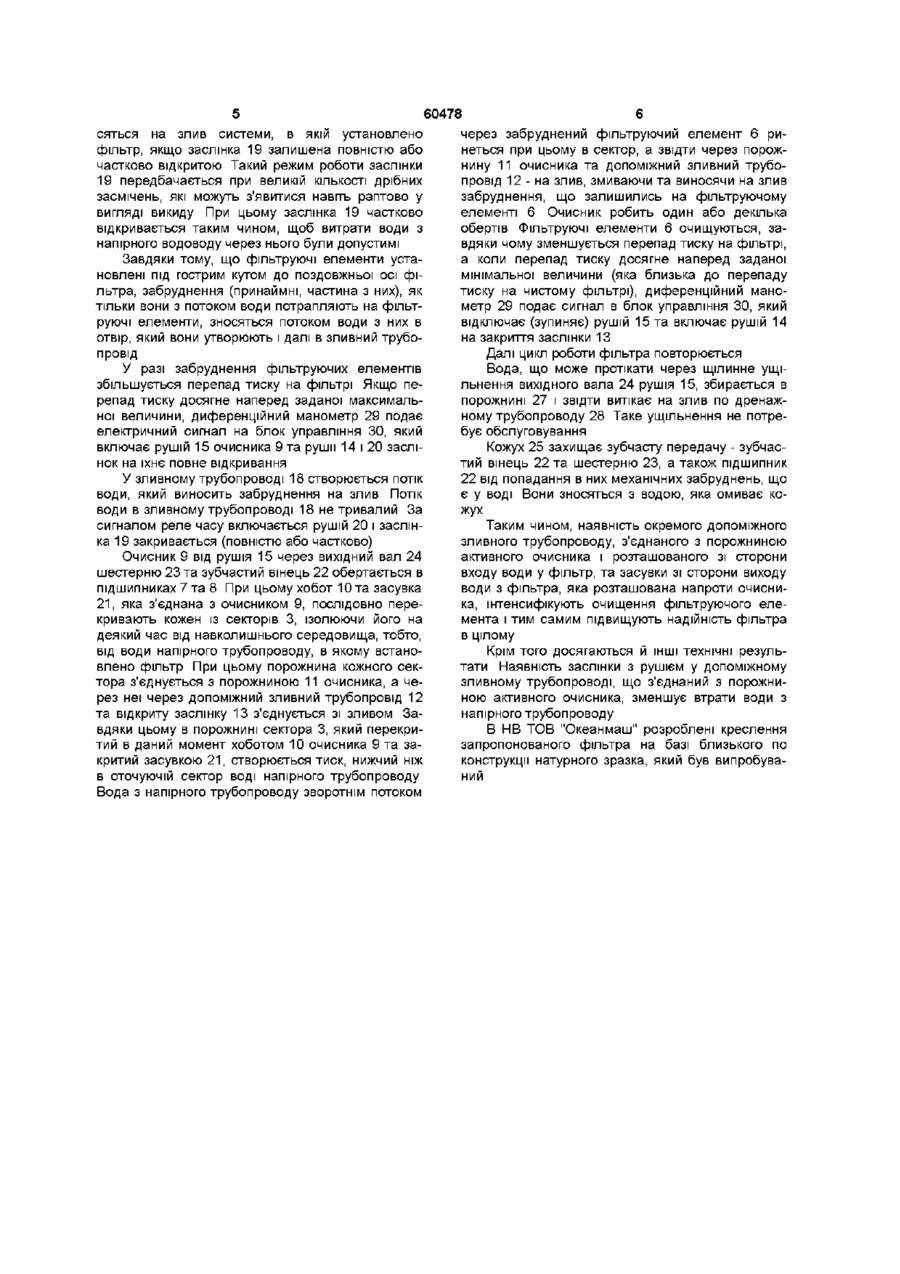

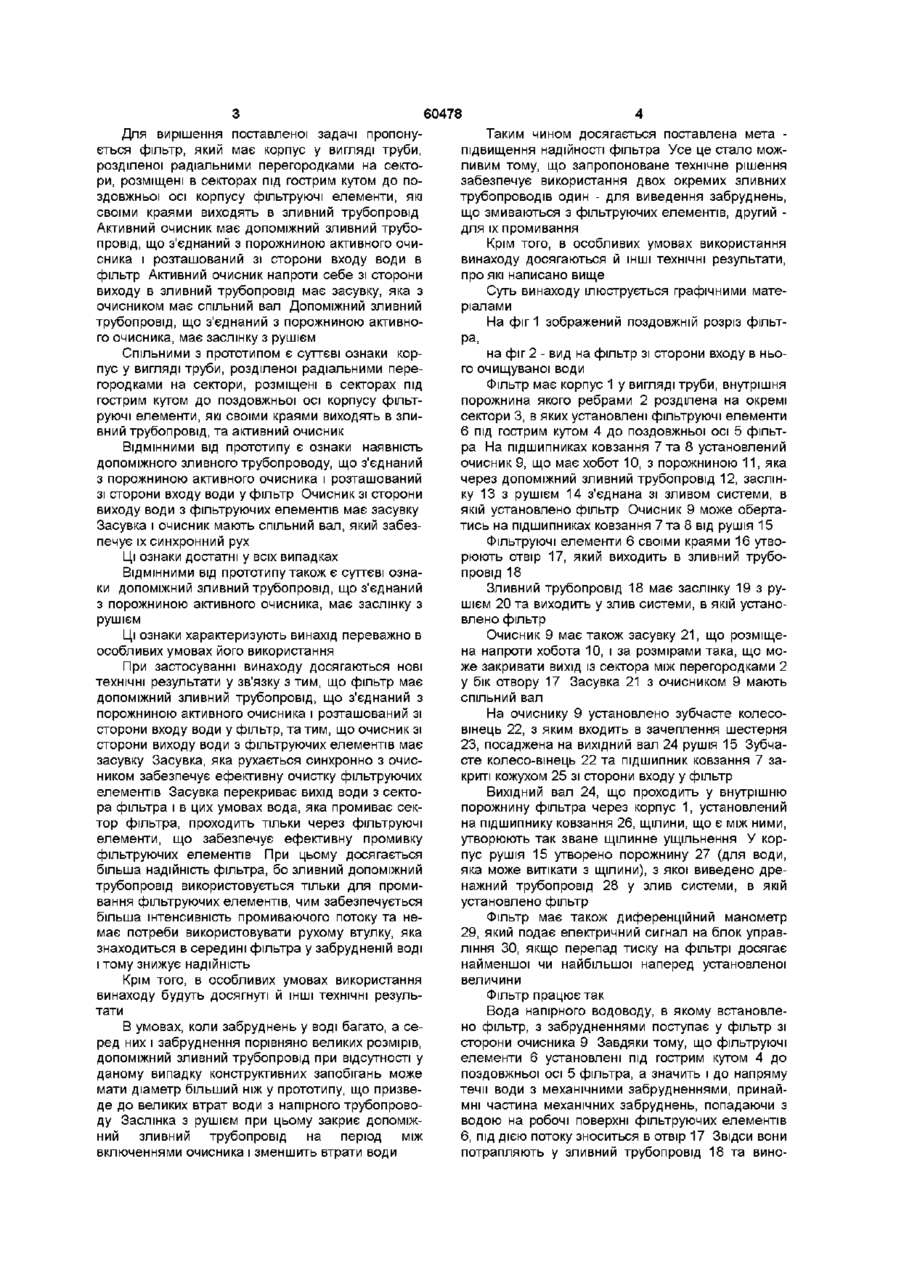

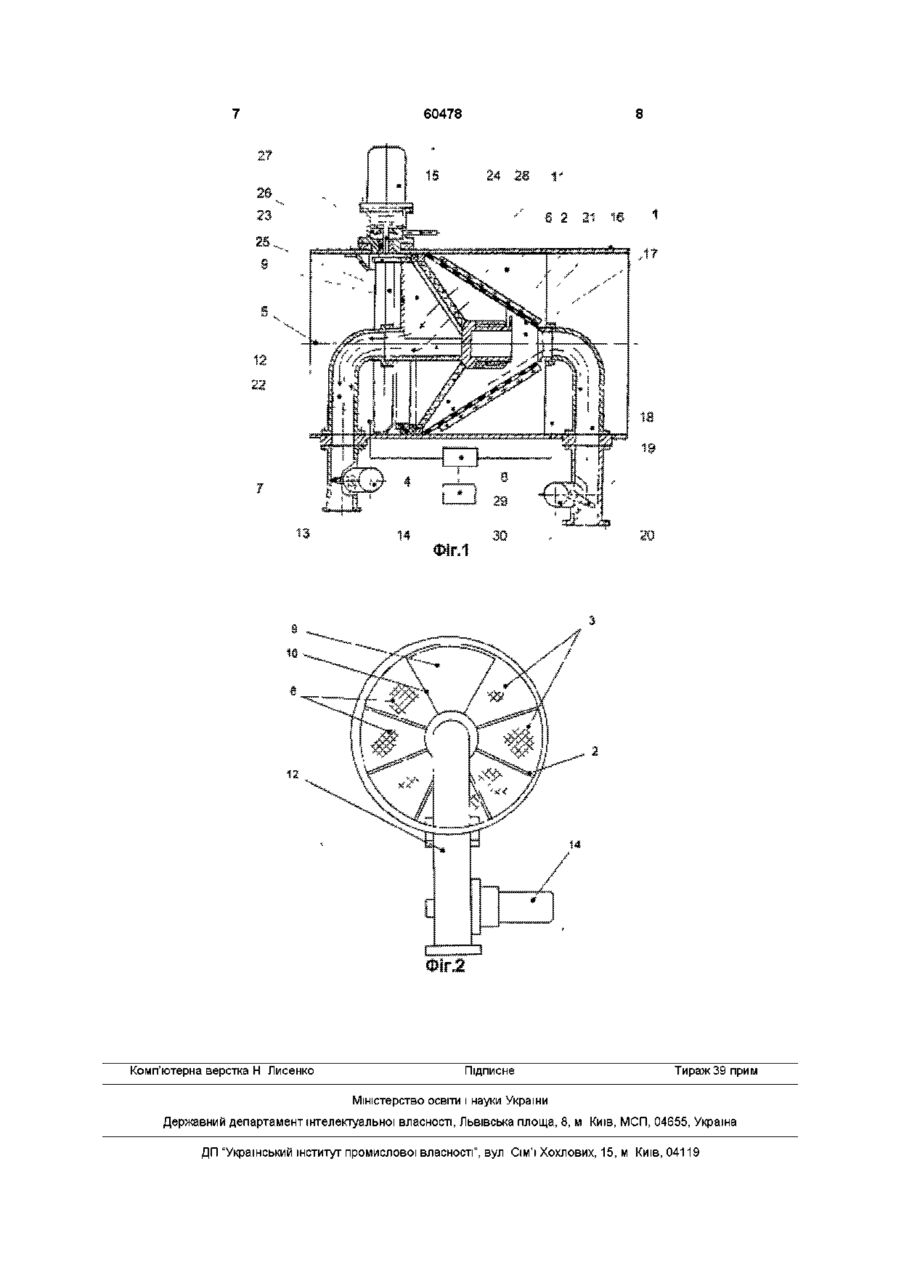

Фільтр, що містить корпус у вигляді труби, розділеної радіальними перегородками на сектори, активний очисник та фільтруючі елементи, розміщені в секторах під гострим кутом до поздовжньої осі корпусу, які своїми краями виходять у зливний трубопровід, який відрізняється тим, що містить допоміжний зливний трубопровід, що з'єднаний з порожниною активного очисника і розташований зі сторони входу води в фільтр, активний очисник зі сторони виходу в зливний трубопровід оснащений засувкою, яка з очисником має спільний вал 2 Фільтр за п 1, який відрізняється тим, що допоміжний зливний трубопровід, що з'єднаний з порожниною активного очисника, має заслінку з рушієм Винахід відноситься до області циркуляційного водозабезпечення турбоагрегатів теплових електростанцій та може знайти використання у водних господарствах, ДІЯЛЬНІСТЬ ЯКИХ пов'язана з перекачуванням великих кількостей води та з її механічним очищенням Відомий фільтр, який має трубчастий корпус, розміщені в секторах фільтруючі елементи, встановлений на підшипниках очисник з рушієм та зливний патрубок, що зв'язаний з порожниною очисника [Проспект фірми Taprogge, Германія] Недоліком такого фільтра є недостатня надійність, що спричиняється недостатньою ефективністю очищення фільтра Це пов'язано з тим, що фільтруючі елементи, які встановлені в секторах, утворюють "пастку" для забруднень, які накопичуються в них і знаходяться там тривалий час (до включення очисника) Поступове накопичення забруднень на фільтруючих елементах призводить до підвищення перепаду тиску на фільтрі Це, а крім того, тривалий контакт забруднень з фільтруючим елементом, призводить до прилипання окремих видів забруднень до фільтруючого елементу, часткового продавлювання їх в отвори, продавлювання через отвори ниткоподібних та стрічкоподібних забруднень, заростання отворів фільтруючих елементів забрудненнями Отже, фільтруючі елементи не можуть бути повністю очищеними зворотнім потоком води, що створюється очисником, тобто, зменшується ефектив ність очищення і надійність фільтра Найближчим аналогом є фільтр, який має корпус у вигляді труби, розділеної радіальними перегородками на сектори, розміщені в секторах під гострим кутом до поздовжньої осі корпусу фільтруючі елементи, які своїми краями виходять у зливний трубопровід, активний очисник, порожнина якого виходить у зливний трубопровід [патент України на винахід №44874, 6F16L55/24, публ 15 03 2002р , №3] Недоліком цього фільтру є також недостатня надійність Це спричиняється тим, що у фільтрі є тільки один зливний трубопровід, який використовується як для збирання забруднень, що змиваються з фільтруючих елементів потоком води, так і для промивання фільтруючих елементів зворотнім потоком води Під час включення активного очисника з метою промивання фільтруючих елементів зворотнім потоком води, для інтенсифікації зворотного потоку води використовується втулка з рушієм Втулка знаходиться в забрудненій воді в середині фільтра без доступу для обслуговування, це може привести до відмов, що важко усуваються, та знижує надійність фільтра в цілому В основу винаходу поставлена задача підвищити надійність фільтра шляхом використання двох різних зливних патрубків - для виведення забруднень, що змиваються з фільтруючих елементів, та для промивання фільтруючих елементів 00 о (О 60478 Для вирішення поставленої задачі пропонується фільтр, який має корпус у вигляді труби, розділеної радіальними перегородками на сектори, розміщені в секторах під гострим кутом до поздовжньої осі корпусу фільтруючі елементи, які своїми краями виходять в зливний трубопровід Активний очисник має допоміжний зливний трубопровід, що з'єднаний з порожниною активного очисника і розташований зі сторони входу води в фільтр Активний очисник напроти себе зі сторони виходу в зливний трубопровід має засувку, яка з очисником має спільний вал Допоміжний зливний трубопровід, що з'єднаний з порожниною активного очисника, має заслінку з рушієм Спільними З прототипом є суттєві ознаки корпус у вигляді труби, розділеної радіальними перегородками на сектори, розміщені в секторах під гострим кутом до поздовжньої осі корпусу фільтруючі елементи, які своїми краями виходять в зливний трубопровід, та активний очисник ВІДМІННИМИ ВІД прототипу є ознаки наявність допоміжного зливного трубопроводу, що з'єднаний з порожниною активного очисника і розташований зі сторони входу води у фільтр Очисник зі сторони виходу води з фільтруючих елементів має засувку Засувка і очисник мають спільний вал, який забезпечує їх синхронний рух Ці ознаки достатні у всіх випадках ВІДМІННИМИ ВІД прототипу також є суттєві ознаки допоміжний зливний трубопровід, що з'єднаний з порожниною активного очисника, має заслінку з рушієм Ці ознаки характеризують винахід переважно в особливих умовах його використання При застосуванні винаходу досягаються нові технічні результати у зв'язку з тим, що фільтр має допоміжний зливний трубопровід, що з'єднаний з порожниною активного очисника і розташований зі сторони входу води у фільтр, та тим, що очисник зі сторони виходу води з фільтруючих елементів має засувку Засувка, яка рухається синхронно з очисником забезпечує ефективну очистку фільтруючих елементів Засувка перекриває вихід води з сектора фільтра і в цих умовах вода, яка промиває сектор фільтра, проходить тільки через фільтруючі елементи, що забезпечує ефективну промивку фільтруючих елементів При цьому досягається більша надійність фільтра, бо зливний допоміжний трубопровід використовується тільки для промивання фільтруючих елементів, чим забезпечується більша інтенсивність промиваючого потоку та немає потреби використовувати рухому втулку, яка знаходиться в середині фільтра у забрудненій воді і тому знижує надійність Крім того, в особливих умовах використання винаходу будуть досягнуті й ІНШІ технічні результати В умовах, коли забруднень у воді багато, а серед них і забруднення порівняно великих розмірів, допоміжний зливний трубопровід при відсутності у даному випадку конструктивних запобігань може мати діаметр більший ніж у прототипу, що призведе до великих втрат води з напірного трубопроводу Заслінка з рушієм при цьому закриє допоміжний зливний трубопровід на період між включеннями очисника і зменшить втрати води Таким чином досягається поставлена мета підвищення надійності фільтра Усе це стало можливим тому, що запропоноване технічне рішення забезпечує використання двох окремих зливних трубопроводів один - для виведення забруднень, що змиваються з фільтруючих елементів, другий для їх промивання Крім того, в особливих умовах використання винаходу досягаються й ІНШІ технічні результати, про які написано вище Суть винаходу ілюструється графічними матеріалами На фіг 1 зображений поздовжній розріз фільтра, на фіг 2 - вид на фільтр зі сторони входу в нього очищуваної води Фільтр має корпус 1 у вигляді труби, внутрішня порожнина якого ребрами 2 розділена на окремі сектори 3, в яких установлені фільтруючі елементи 6 під гострим кутом 4 до поздовжньої осі 5 фільтра На підшипниках ковзання 7 та 8 установлений очисник 9, що має хобот 10, з порожниною 11, яка через допоміжний зливний трубопровід 12, заслінку 13 з рушієм 14 з'єднана зі зливом системи, в якій установлено фільтр Очисник 9 може обертатись на підшипниках ковзання 7 та 8 від рушія 15 Фільтруючі елементи 6 своїми краями 16 утворюють отвір 17, який виходить в зливний трубопровід 18 Зливний трубопровід 18 має заслінку 19 з рушієм 20 та виходить у злив системи, в якій установлено фільтр Очисник 9 має також засувку 21, що розміщена напроти хобота 10, і за розмірами така, що може закривати вихід із сектора між перегородками 2 у бік отвору 17 Засувка 21 з очисником 9 мають спільний вал На очиснику 9 установлено зубчасте колесовінець 22, з яким входить в зачеплення шестерня 23, посаджена на вихідний вал 24 рушія 15 Зубчасте колесо-вінець 22 та підшипник ковзання 7 закриті кожухом 25 зі сторони входу у фільтр Вихідний вал 24, що проходить у внутрішню порожнину фільтра через корпус 1, установлений на підшипнику ковзання 26, щілини, що є між ними, утворюють так зване щілинне ущільнення У корпус рушія 15 утворено порожнину 27 (для води, яка може витікати з щілини), з якої виведено дренажний трубопровід 28 у злив системи, в якій установлено фільтр Фільтр має також диференційний манометр 29, який подає електричний сигнал на блок управління ЗО, якщо перепад тиску на фільтрі досягає найменшої чи найбільшої наперед установленої величини Фільтр працює так Вода напірного водоводу, в якому встановлено фільтр, з забрудненнями поступає у фільтр зі сторони очисника 9 Завдяки тому, що фільтруючі елементи 6 установлені під гострим кутом 4 до поздовжньої осі 5 фільтра, а значить і до напряму течи води з механічними забрудненнями, принаймні частина механічних забруднень, попадаючи з водою на робочі поверхні фільтруючих елементів 6, під дією потоку зноситься в отвір 17 Звідси ВОНИ потрапляють у зливний трубопровід 18 та вино 60478 через забруднений фільтруючий елемент 6 рисяться на злив системи, в якій установлено неться при цьому в сектор, а звідти через порожфільтр, якщо заслінка 19 залишена повністю або нину 11 очисника та допоміжний зливний трубочастково відкритою Такий режим роботи заслінки провід 12 - на злив, змиваючи та виносячи на злив 19 передбачається при великій КІЛЬКОСТІ дрібних забруднення, що залишились на фільтруючому засмічень, які можуть з'явитися навіть раптово у елементі 6 Очисник робить один або декілька вигляді викиду При цьому заслінка 19 частково обертів Фільтруючі елементи 6 очищуються, завідкривається таким чином, щоб витрати води з вдяки чому зменшується перепад тиску на фільтрі, напірного водоводу через нього були допустимі а коли перепад тиску досягне наперед заданої Завдяки тому, що фільтруючі елементи устамінімальної величини (яка близька до перепаду новлені під гострим кутом до поздовжньої осі фітиску на чистому фільтрі), диференційний манольтра, забруднення (принаймні, частина з них), як метр 29 подає сигнал в блок управління ЗО, який тільки вони з потоком води потрапляють на фільтвідключає (зупиняє) рушій 15 та включає рушій 14 руючі елементи, зносяться потоком води з них в на закриття заслінки 13 отвір, який вони утворюють і далі в зливний трубопровід Далі цикл роботи фільтра повторюється У разі забруднення фільтруючих елементів Вода, що може протікати через щілинне ущізбільшується перепад тиску на фільтрі Якщо пельнення вихідного вала 24 рушія 15, збирається в репад тиску досягне наперед заданої максимальпорожнині 27 і звідти витікає на злив по дренажної величини, диференційний манометр 29 подає ному трубопроводу 28 Таке ущільнення не потреелектричний сигнал на блок управління ЗО, який бує обслуговування включає рушій 15 очисника 9 та рушії 14 і 20 засліКожух 25 захищає зубчасту передачу - зубчаснок на їхнє повне відкривання тий вінець 22 та шестерню 23, а також підшипник 22 від попадання в них механічних забруднень, що У зливному трубопроводі 18 створюється потік є у воді Вони зносяться з водою, яка омиває ководи, який виносить забруднення на злив Потік жух води в зливному трубопроводі 18 нетривалий За сигналом реле часу включається рушій 20 і заслінТаким чином, наявність окремого допоміжного ка 19 закривається (повністю або частково) зливного трубопроводу, з'єднаного з порожниною активного очисника і розташованого зі сторони Очисник 9 від рушія 15 через вихідний вал 24 входу води у фільтр, та засувки зі сторони виходу шестерню 23 та зубчастий вінець 22 обертається в води з фільтра, яка розташована напроти очиснипідшипниках 7 та 8 При цьому хобот Юта засувка ка, інтенсифікують очищення фільтруючого еле21, яка з'єднана з очисником 9, послідовно перемента і тим самим підвищують надійність фільтра кривають кожен із секторів 3, ізолюючи його на в цілому деякий час від навколишнього середовища, тобто, від води напірного трубопроводу, в якому встаноКрім того досягаються й ІНШІ технічні резульвлено фільтр При цьому порожнина кожного сектати Наявність заслінки з рушієм у допоміжному тора з'єднується з порожниною 11 очисника, а чезливному трубопроводі, що з'єднаний з порожнирез неї через допоміжний зливний трубопровід 12 ною активного очисника, зменшує втрати води з та відкриту заслінку 13 з'єднується зі зливом Занапірного трубопроводу вдяки цьому в порожнині сектора 3, який перекриВ НВ ТОВ "Океанмаш" розроблені креслення тий в даний момент хоботом 10 очисника 9 та зазапропонованого фільтра на базі близького по критий засувкою 21, створюється тиск, нижчий ніж конструкції натурного зразка, який був випробував оточуючій сектор воді напірного трубопроводу ний Вода з напірного трубопроводу зворотнім потоком 60478 Комп'ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
