Роторозширювач

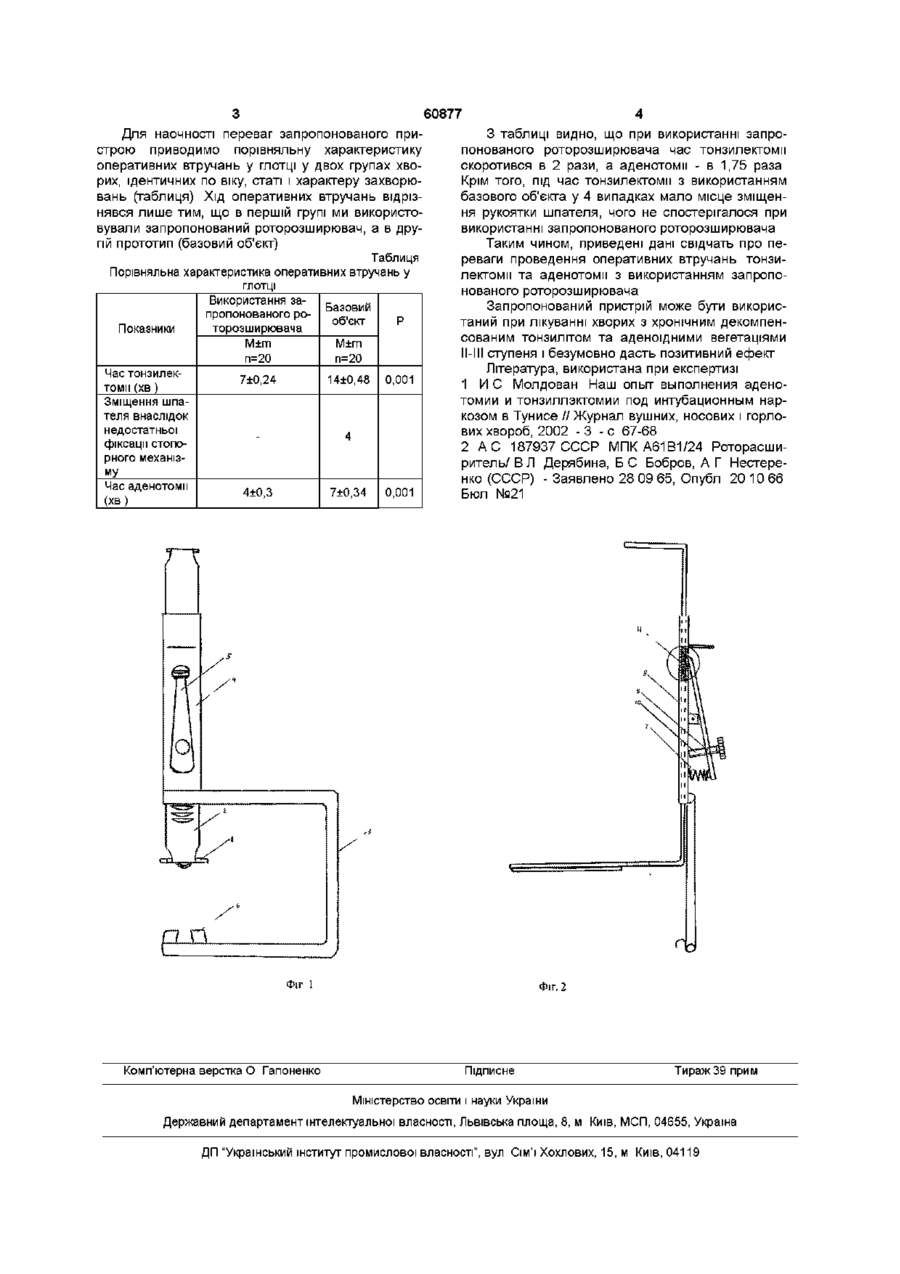

Роторозширювач, що містить скобу з упором для верхніх зубів, шпатель з рукояткою, каретку з стопорним механізмом, який відрізняється тим, що в ЗОВНІШНІЙ частині пластини стопорного механізму на ДІЛЯНЦІ між пружиною і фіксуючим механізмом пластини виконано канал циліндричної форми з різьбою на його стінках, в якому розміщено гвинт поверхні рукоятки шпателя виконано жолобки 11 для фіксації и стопорним механізмом в заданому положенні Роторозширювач використовується таким чином Після інтубацм хворого шпатель 1 вводиться в ротову порожнину Інтубаційна трубка при цьому розміщується між язиком і шпателем по серединній лінії По мірі переміщення рукоятки шпателя 2 в каретці 4, упори 6 наближаються до верхніх зубів і після їх фіксації розтягується ротова порожнина Язик при цьому притискається до дна ротової порожнини, що забезпечує вільний доступ до піднебінних мигдаликів і носоглотки Після досягнення максимального розтягування ротової порожнини рукоятка шпателя 2 фіксується в каретці 4 з допомогою стопорного механізму 5, причому пластина стопорного механізму додатково фіксується в заданому положенні з допомогою гвинта 10, який по мірі наближення до стінки каретки піднімає зовнішню частину пластини стопорного механізму наближаючи при цьому внутрішній її кінець до рукоятки шпателя і нерухомо фіксує її в жолобку 11 рукоятки шпателя Після закінчення операції рукоятка шпателя звільняється від стопорного механізму шляхом переміщення гвинта в зворотному напрямку і після натискання на ЗОВНІШНІЙ кінець пластини стопорного механізму шпатель звільняється в каретці від фіксації і переміщується в зворотному напрямку, після чого роторозширювач виводиться з ротової порожнини Крім того, внесені конструктивні зміни дозволяють користуватися роторозширювачем і при виході із робочого стану пружини При цьому гвинт 10 переміщується у відповідне положення 00 о (О 60877 Для наочності переваг запропонованого пристрою приводимо порівняльну характеристику оперативних втручань у глотці у двох групах хворих, ідентичних по віку, статі і характеру захворювань (таблиця) Хід оперативних втручань відрізнявся лише тим, що в першій групі ми використовували запропонований роторозширювач, а в другій прототип (базовий об'єкт) Таблиця Порівняльна характеристика оперативних втручань у глотці Використання заБазовий пропонованого рооб'єкт Р торозширювача Показники М±т М±т п=20 п=20 Час тонзилек7±0,24 14±0,48 0,001 томм (хв) Зміщення шпателя внаслідок недостатньої 4 фіксації стопорного механізму Час аденотомм 4±0,3 7±0,34 0,001 (хв) З таблиці видно, що при використанні запропонованого роторозширювача час тонзилектомм скоротився в 2 рази, а аденотомм - в 1,75 раза Крім того, під час тонзилектомм з використанням базового об'єкта у 4 випадках мало місце зміщення рукоятки шпателя, чого не спостерігалося при використанні запропонованого роторозширювача Таким чином, приведені дані свідчать про переваги проведення оперативних втручань тонзилектомм та аденотомм з використанням запропонованого роторозширювача Запропонований пристрій може бути використаний при лікуванні хворих з хронічним декомпенсованим тонзилітом та аденоїдними вегетаціями ІІ-ІІІ ступеня і безумовно дасть позитивний ефект Література, використана при експертизі 1 И С Молдован Наш опыт выполнения аденотомии и тонзиллэктомии под интубационным наркозом в Тунисе //Журнал вушних, носових і горлових хвороб, 2002 - 3 - с 67-68 2 А С 187937 СССР МПК А61В1/24 Роторасширитель/В Л Дерябина, Б С Бобров, А Г Нестеренко (СССР) - Заявлено 28 09 65, Опубл 20 10 66 Бюл №21 Фіг 1 Комп'ютерна верстка О Гапоненко ФІГ. Підписне 2 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
