Тримач різця із вбудованою форсункою

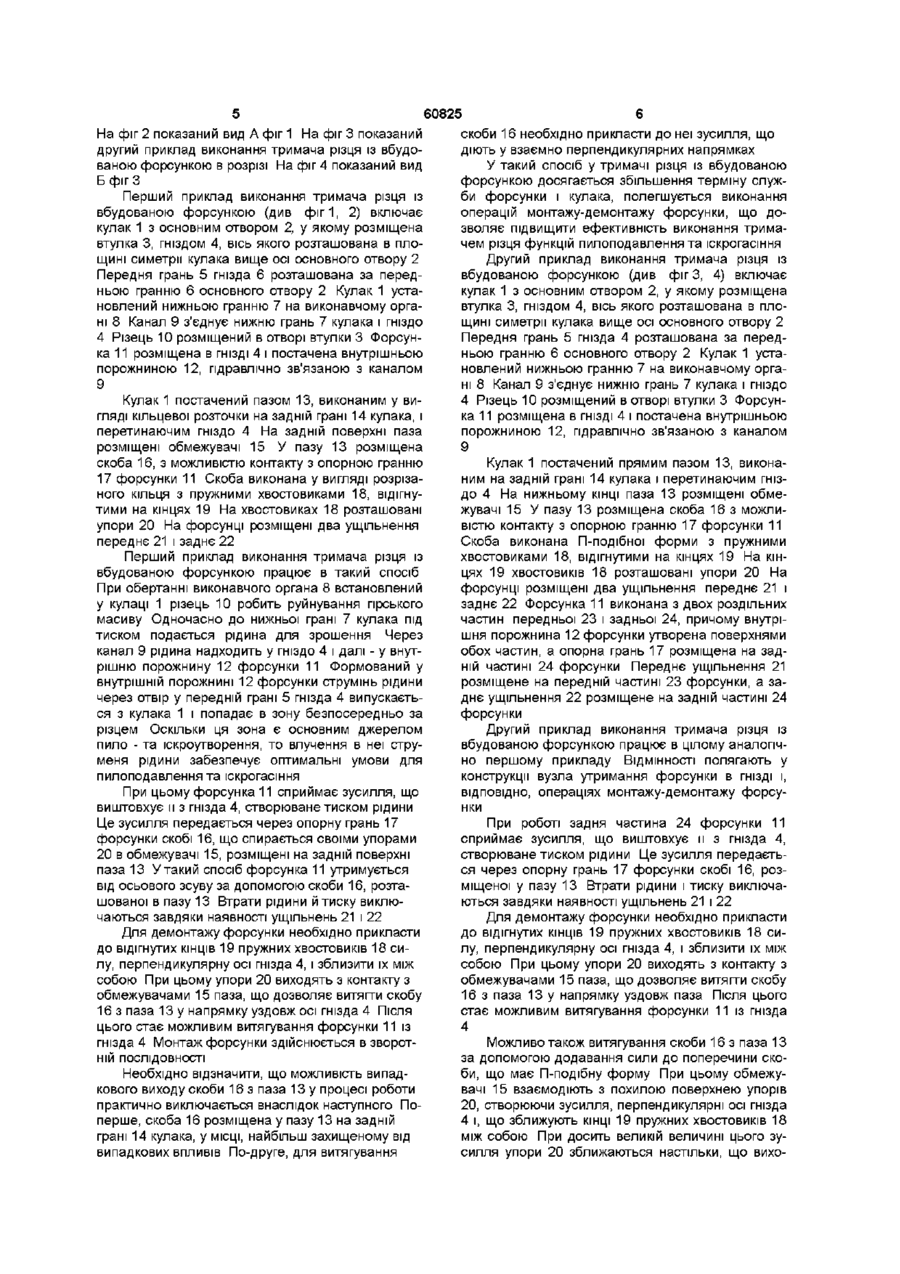

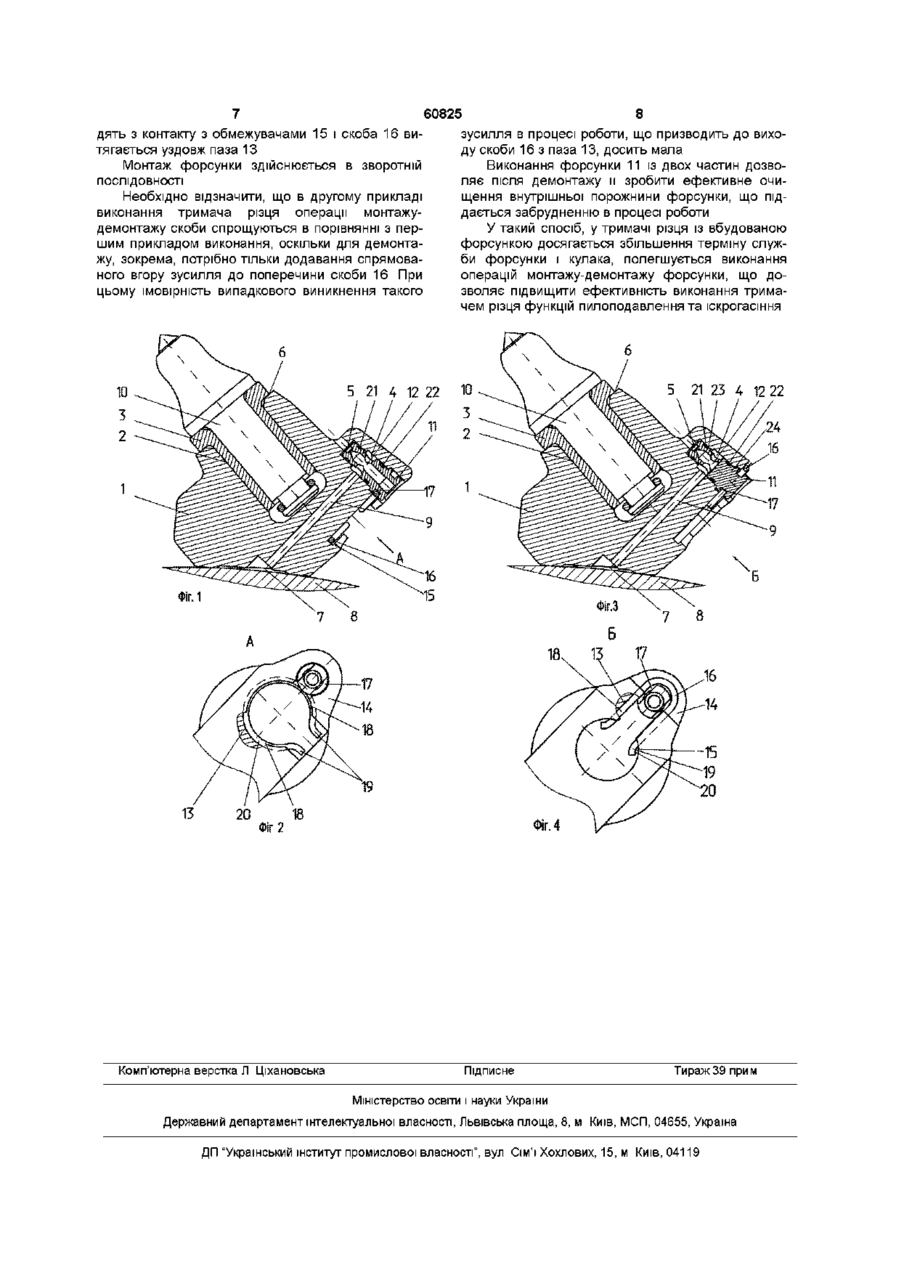

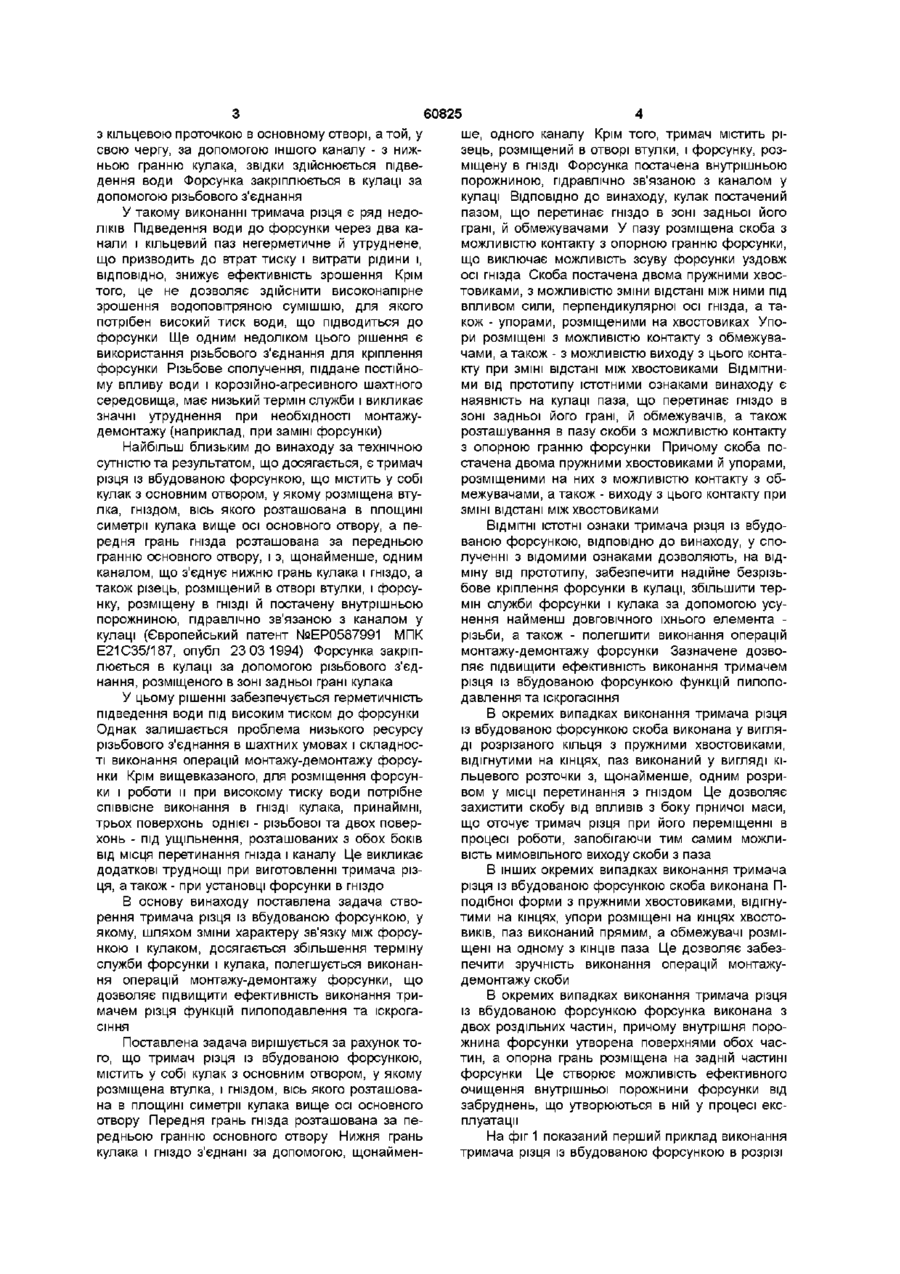

1 Тримач різця із вбудованою форсункою, що містить у собі кулак з основним отвором, у якому розміщена втулка, гніздом, вісь якого розташована в площині симетрії кулака вище осі основного отвору, а передня грань гнізда розташована за передньою гранню основного отвору, і з щонайменше одним каналом, що з'єднує нижню грань кулака і гніздо, а також різець, розміщений в отворі втулки, і форсунку, розміщену в ГНІЗДІ й оснащену внутрішньою порожниною, гідравлічно зв'язаною з каналом у кулаці, який відрізняється тим, що кулак оснащений пазом, що перетинає гніздо в зоні задньої його грані, й обмежувачами, у пазу розміщена скоба з можливістю контакту з опорною гранню форсунки, що виключає можливість зсуву форсунки уздовж осі гнізда, скоба оснащена двома пружними хвостовиками з можливістю зміни відстані між ними під впливом сили, перпендикулярної осі гнізда, а також - упорами, розміщеними на хвостовиках і контактуючими з обмежувачами з можливістю виходу з контакту при ЗМІНІ відстані між хвостовиками 2 Тримач різця із вбудованою форсункою за п 1, який відрізняється тим, що скоба виконана у вигляді розрізаного кільця з пружними хвостовиками, відігнутими на кінцях, паз виконаний у вигляді кільцевої розточки з щонайменше одним розривом у МІСЦІ перетинання з гніздом 3 Тримач різця із вбудованою форсункою за п 1, який відрізняється тим, що скоба виконана Пподібної форми з пружними хвостовиками, відігнутими на кінцях, упори розміщені на кінцях хвостовиків, паз виконаний прямим, а обмежувачі розміщені на одному з КІНЦІВ паза 4 Тримач різця із вбудованою форсункою за будьяким з пп 1-3, який відрізняється тим, що форсунка виконана з двох роздільних частин, причому внутрішня порожнина форсунки утворена поверхнями обох частин, а опорна грань розміщена на задній частині форсунки ю 00 о (О Винахід належить до гірничої справи, а саме до механізованого комбайнового виймання корисних копалин у підземних очисних вибоях, зокрема на вугільних пластах Однією З ВИМОГ, пропонованих до конструкції виконавчого органа очисного вузькозахоплюючого комбайна, є забезпечення зрошення руйнованого різцями масиву, пилоподавлення та гасіння іскор, що утворюються при зустрічі різців із твердими включеннями Це досягається за допомогою установки по периметру виконавчого органа форсунок, що направляють струмені води, яка підводиться до них, в зону контакту різців з масивом Найбільш ефективне пилоподавлення та іскрогасіння забезпечується при установці форсунок у тримачі різця безпосередньо за різцем, оскільки при цьому струмінь води або водоповітряної суміші максимально наближений до місця пило - та іскроутворення Відомий тримач різця із вбудованою форсункою, що включає кулак з основним отвором, у якому розміщена втулка, гніздом, вісь якого розташована в площині симетрії кулака вище осі основного отвору, а передня грань гнізда розташована за передньою гранню основного отвору, і з, щонайменше, одним каналом, що з'єднує нижню грань кулака та гніздо, а також різець, розміщений в отворі втулки, і форсунку, розміщену в ГНІЗДІ й постачену внутрішньою порожниною, гідравлічно зв'язаною з каналом у кулаці (Патент США №6247759 МПК Е21С035/187, опубл 19 06 2001) Форсунка гідравлічно зв'язана через канал у кулаці 60825 ше, одного каналу Крім того, тримач містить різ кільцевою проточкою в основному отворі, а той, у зець, розміщений в отворі втулки, і форсунку, розсвою чергу, за допомогою іншого каналу - з нижміщену в ГНІЗДІ Форсунка постачена внутрішньою ньою гранню кулака, звідки здійснюється підвепорожниною, гідравлічно зв'язаною з каналом у дення води Форсунка закріплюється в кулаці за кулаці ВІДПОВІДНО ДО винаходу, кулак постачений допомогою різьбового з'єднання пазом, що перетинає гніздо в зоні задньої його У такому виконанні тримача різця є ряд недограні, й обмежувачами У пазу розміщена скоба з ліків Підведення води до форсунки через два каможливістю контакту з опорною гранню форсунки, нали і кільцевий паз негерметичне й утруднене, що виключає можливість зсуву форсунки уздовж що призводить до втрат тиску і витрати рідини і, осі гнізда Скоба постачена двома пружними хвосВІДПОВІДНО, знижує ефективність зрошення Крім товиками, з можливістю зміни відстані між ними під того, це не дозволяє здійснити високонапірне впливом сили, перпендикулярної осі гнізда, а тазрошення водоповітряною сумішшю, для якого кож - упорами, розміщеними на хвостовиках Упопотрібен високий тиск води, що підводиться до ри розміщені з можливістю контакту з обмежувафорсунки Ще одним недоліком цього рішення є чами, а також - з можливістю виходу з цього контавикористання різьбового з'єднання для кріплення кту при ЗМІНІ відстані між хвостовиками ВІДМІТНИфорсунки Різьбове сполучення, піддане постійноМИ ВІД прототипу істотними ознаками винаходу є му впливу води і корозійно-агресивного шахтного наявність на кулаці паза, що перетинає гніздо в середовища, має низький термін служби і викликає зоні задньої його грані, й обмежувачів, а також значні утруднення при необхідності монтажурозташування в пазу скоби з можливістю контакту демонтажу (наприклад, при заміні форсунки) з опорною гранню форсунки Причому скоба поНайбільш близьким до винаходу за технічною стачена двома пружними хвостовиками й упорами, сутністю та результатом, що досягається, є тримач розміщеними на них з можливістю контакту з обрізця із вбудованою форсункою, що містить у собі межувачами, а також - виходу з цього контакту при кулак з основним отвором, у якому розміщена втуЗМІНІ відстані між хвостовиками лка, гніздом, вісь якого розташована в площині симетрії кулака вище осі основного отвору, а пеВІДМІТНІ ІСТОТНІ ознаки тримача різця із вбудоредня грань гнізда розташована за передньою ваною форсункою, ВІДПОВІДНО до винаходу, у спогранню основного отвору, і з, щонайменше, одним лученні з відомими ознаками дозволяють, на відканалом, що з'єднує нижню грань кулака і гніздо, а міну від прототипу, забезпечити надійне безрізьтакож різець, розміщений в отворі втулки, і форсубове кріплення форсунки в кулаці, збільшити тернку, розміщену в ГНІЗДІ й постачену внутрішньою мін служби форсунки і кулака за допомогою усупорожниною, гідравлічно зв'язаною з каналом у нення найменш довговічного їхнього елемента кулаці (Європейський патент №ЕР0587991 МПК різьби, а також - полегшити виконання операцій Е21С35/187, опубл 23 03 1994) Форсунка закріпмонтажу-демонтажу форсунки Зазначене дозволюється в кулаці за допомогою різьбового з'єдляє підвищити ефективність виконання тримачем нання, розміщеного в зоні задньої грані кулака різця із вбудованою форсункою функцій пилоподавлення та іскрогасіння У цьому рішенні забезпечується герметичність підведення води під високим тиском до форсунки В окремих випадках виконання тримача різця Однак залишається проблема низького ресурсу із вбудованою форсункою скоба виконана у виглярізьбового з'єднання в шахтних умовах і складносді розрізаного кільця з пружними хвостовиками, ті виконання операцій монтажу-демонтажу форсувідігнутими на кінцях, паз виконаний у вигляді кінки Крім вищевказаного, для розміщення форсунльцевого розточки з, щонайменше, одним розрики і роботи и при високому тиску води потрібне вом у МІСЦІ перетинання з гніздом Це дозволяє співвісне виконання в ГНІЗДІ кулака, принаймні, захистити скобу від впливів з боку гірничої маси, трьох поверхонь однієї - різьбової та двох поверщо оточує тримач різця при його переміщенні в хонь - під ущільнення, розташованих з обох боків процесі роботи, запобігаючи тим самим можливід місця перетинання гнізда і каналу Це викликає вість мимовільного виходу скоби з паза додаткові труднощі при виготовленні тримача різВ інших окремих випадках виконання тримача ця, а також - при установці форсунки в гніздо різця із вбудованою форсункою скоба виконана Пподібної форми з пружними хвостовиками, відігнуВ основу винаходу поставлена задача ствотими на кінцях, упори розміщені на кінцях хвосторення тримача різця із вбудованою форсункою, у виків, паз виконаний прямим, а обмежувачі розміякому, шляхом зміни характеру зв'язку між форсущені на одному з КІНЦІВ паза Це дозволяє забезнкою і кулаком, досягається збільшення терміну печити зручність виконання операцій монтажуслужби форсунки і кулака, полегшується виконандемонтажу скоби ня операцій монтажу-демонтажу форсунки, що дозволяє підвищити ефективність виконання триВ окремих випадках виконання тримача різця мачем різця функцій пилоподавлення та іскрогаіз вбудованою форсункою форсунка виконана з сіння двох роздільних частин, причому внутрішня порожнина форсунки утворена поверхнями обох часПоставлена задача вирішується за рахунок тотин, а опорна грань розміщена на задній частині го, що тримач різця із вбудованою форсункою, форсунки Це створює можливість ефективного містить у собі кулак з основним отвором, у якому очищення внутрішньої порожнини форсунки від розміщена втулка, і гніздом, вісь якого розташовазабруднень, що утворюються в ній у процесі ексна в площині симетрії кулака вище осі основного плуатації отвору Передня грань гнізда розташована за передньою гранню основного отвору Нижня грань На фіг 1 показаний перший приклад виконання кулака і гніздо з'єднані за допомогою, щонайментримача різця із вбудованою форсункою в розрізі На фіг 2 показаний вид А фіг 1 На фіг З показаний другий приклад виконання тримача різця із вбудованою форсункою в розрізі На фіг 4 показаний вид Б фіг З Перший приклад виконання тримача різця із вбудованою форсункою (див фіг 1, 2) включає кулак 1 з основним отвором 2, у якому розміщена втулка 3, гніздом 4, вісь якого розташована в площині симетрії кулака вище осі основного отвору 2 Передня грань 5 гнізда 6 розташована за передньою гранню 6 основного отвору 2 Кулак 1 установлений нижньою гранню 7 на виконавчому органі 8 Канал 9 з'єднує нижню грань 7 кулака і гніздо 4 Різець 10 розміщений в отворі втулки 3 Форсунка 11 розміщена в ГНІЗДІ 4 і постачена внутрішньою порожниною 12, гідравлічно зв'язаною з каналом 9 Кулак 1 постачений пазом 13, виконаним у вигляді кільцевої розточки на задній грані 14 кулака, і перетинаючим гніздо 4 На задній поверхні паза розміщені обмежувачі 15 У пазу 13 розміщена скоба 16, з можливістю контакту з опорною гранню 17 форсунки 11 Скоба виконана у вигляді розрізаного кільця з пружними хвостовиками 18, відігнутими на кінцях 19 На хвостовиках 18 розташовані упори 20 На форсунці розміщені два ущільнення переднє 21 і заднє 22 Перший приклад виконання тримача різця із вбудованою форсункою працює в такий спосіб При обертанні виконавчого органа 8 встановлений у кулаці 1 різець 10 робить руйнування гірського масиву Одночасно до нижньої грані 7 кулака під тиском подається рідина для зрошення Через канал 9 рідина надходить у гніздо 4 і далі - у внутрішню порожнину 12 форсунки 11 Формований у внутрішній порожнині 12 форсунки струмінь рідини через отвір у передній грані 5 гнізда 4 випускається з кулака 1 і попадає в зону безпосередньо за різцем Оскільки ЦЯ зона є основним джерелом пило - та іскроутворення, то влучення в неї струменя рідини забезпечує оптимальні умови для пилоподавлення та іскрогасіння При цьому форсунка 11 сприймає зусилля, що виштовхує и з гнізда 4, створюване тиском рідини Це зусилля передається через опорну грань 17 форсунки скобі 16, що спирається своїми упорами 20 в обмежувачі 15, розміщені на задній поверхні паза 13 У такий спосіб форсунка 11 утримується від осьового зсуву за допомогою скоби 16, розташованої в пазу 13 Втрати рідини й тиску виключаються завдяки наявності ущільнень 21 і 22 Для демонтажу форсунки необхідно прикласти до відігнутих КІНЦІВ 19 пружних хвостовиків 18 силу, перпендикулярну осі гнізда 4, і зблизити їх між собою При цьому упори 20 виходять з контакту з обмежувачами 15 паза, що дозволяє витягти скобу 16 з паза 13 у напрямку уздовж осі гнізда 4 Після цього стає можливим витягування форсунки 11 із гнізда 4 Монтаж форсунки здійснюється в зворотній ПОСЛІДОВНОСТІ Необхідно відзначити, що можливість випадкового виходу скоби 16 з паза 13 у процесі роботи практично виключається внаслідок наступного Поперше, скоба 16 розміщена у пазу 13 на задній грані 14 кулака, у МІСЦІ, найбільш захищеному від випадкових впливів По-друге, для витягування 60825 скоби 16 необхідно прикласти до неї зусилля, що діють у взаємно перпендикулярних напрямках У такий спосіб у тримачі різця із вбудованою форсункою досягається збільшення терміну служби форсунки і кулака, полегшується виконання операцій монтажу-демонтажу форсунки, що дозволяє підвищити ефективність виконання тримачем різця функцій пилоподавлення та іскрогасіння Другий приклад виконання тримача різця із вбудованою форсункою (див фіг 3, 4) включає кулак 1 з основним отвором 2, у якому розміщена втулка 3, гніздом 4, вісь якого розташована в площині симетрії кулака вище осі основного отвору 2 Передня грань 5 гнізда 4 розташована за передньою гранню 6 основного отвору 2 Кулак 1 установлений нижньою гранню 7 на виконавчому органі 8 Канал 9 з'єднує нижню грань 7 кулака і гніздо 4 Різець 10 розміщений в отворі втулки 3 Форсунка 11 розміщена в ГНІЗДІ 4 і постачена внутрішньою порожниною 12, гідравлічно зв'язаною з каналом 9 Кулак 1 постачений прямим пазом 13, виконаним на задній грані 14 кулака і перетинаючим гніздо 4 На нижньому КІНЦІ паза 13 розміщені обмежувачі 15 У пазу 13 розміщена скоба 16 з можливістю контакту з опорною гранню 17 форсунки 11 Скоба виконана П-подібної форми з пружними хвостовиками 18, відігнутими на кінцях 19 На кінцях 19 хвостовиків 18 розташовані упори 20 На форсунці розміщені два ущільнення переднє 21 і заднє 22 Форсунка 11 виконана з двох роздільних частин передньої 23 і задньої 24, причому внутрішня порожнина 12 форсунки утворена поверхнями обох частин, а опорна грань 17 розміщена на задній частині 24 форсунки Переднє ущільнення 21 розміщене на передній частині 23 форсунки, а заднє ущільнення 22 розміщене на задній частині 24 форсунки Другий приклад виконання тримача різця із вбудованою форсункою працює в цілому аналогічно першому прикладу ВІДМІННОСТІ полягають у конструкції вузла утримання форсунки в ГНІЗДІ І, ВІДПОВІДНО, операціях монтажу-демонтажу форсунки При роботі задня частина 24 форсунки 11 сприймає зусилля, що виштовхує и з гнізда 4, створюване тиском рідини Це зусилля передається через опорну грань 17 форсунки скобі 16, розміщеної у пазу 13 Втрати рідини і тиску виключаються завдяки наявності ущільнень 21 і 22 Для демонтажу форсунки необхідно прикласти до відігнутих КІНЦІВ 19 пружних хвостовиків 18 силу, перпендикулярну осі гнізда 4, і зблизити їх між собою При цьому упори 20 виходять з контакту з обмежувачами 15 паза, що дозволяє витягти скобу 16 з паза 13 у напрямку уздовж паза Після цього стає можливим витягування форсунки 11 із гнізда 4 Можливо також витягування скоби 16 з паза 13 за допомогою додавання сили до поперечини скоби, що має П-подібну форму При цьому обмежувачі 15 взаємодіють з похилою поверхнею упорів 20, створюючи зусилля, перпендикулярні осі гнізда 4 і, що зближують КІНЦІ 19 пружних хвостовиків 18 між собою При досить великій величині цього зусилля упори 20 зближаються настільки, що вихо 8 60825 дять з контакту з обмежувачами 15 і скоба 16 витягається уздовж паза 13 Монтаж форсунки здійснюється в зворотній ПОСЛІДОВНОСТІ Необхідно відзначити, що в другому прикладі виконання тримача різця операції монтажудемонтажу скоби спрощуються в порівнянні з першим прикладом виконання, оскільки для демонтажу, зокрема, потрібно тільки додавання спрямованого вгору зусилля до поперечини скоби 16 При цьому імовірність випадкового виникнення такого зусилля в процесі роботи, що призводить до виходу скоби 16 з паза 13, досить мала Виконання форсунки 11 із двох частин дозволяє після демонтажу и зробити ефективне очищення внутрішньої порожнини форсунки, що піддається забрудненню в процесі роботи У такий спосіб, у тримачі різця із вбудованою форсункою досягається збільшення терміну служби форсунки і кулака, полегшується виконання операцій монтажу-демонтажу форсунки, що дозволяє підвищити ефективність виконання тримачем різця функцій пилоподавлення та іскрогасіння 21 23 4 12 22 13 20 Ф 2 і г 18 Комп'ютерна верстка Л Ціхановська Фг 4 і. Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
