Патенти з міткою «шпиндельної»

Номер патенту: 102029

Опубліковано: 27.05.2013

Автори: Тарасов Віктор Олексійович, Зіненко Володимир Миколайович, Гриценко Володимир Ілліч

МПК: B23B 19/00, F16C 32/06

Мітки: положення, обертання, магнітах, шпиндельної, вала, радіальної, постійних, спосіб, радіального, стабілізації, опори, осі

Формула / Реферат:

Спосіб стабілізації радіального положення осі обертання вала радіальної шпиндельної опори на постійних магнітах, який включає вимірювання величин зазорів між валом радіальної шпиндельної опори на постійних магнітах і основами датчиків величин зазорів, визначення незміщеного положення осі обертання вала шпиндельної опори на постійних магнітах, формування масивів опорних величин зазорів, вироблення сигналів неузгодження на силові магнітні...

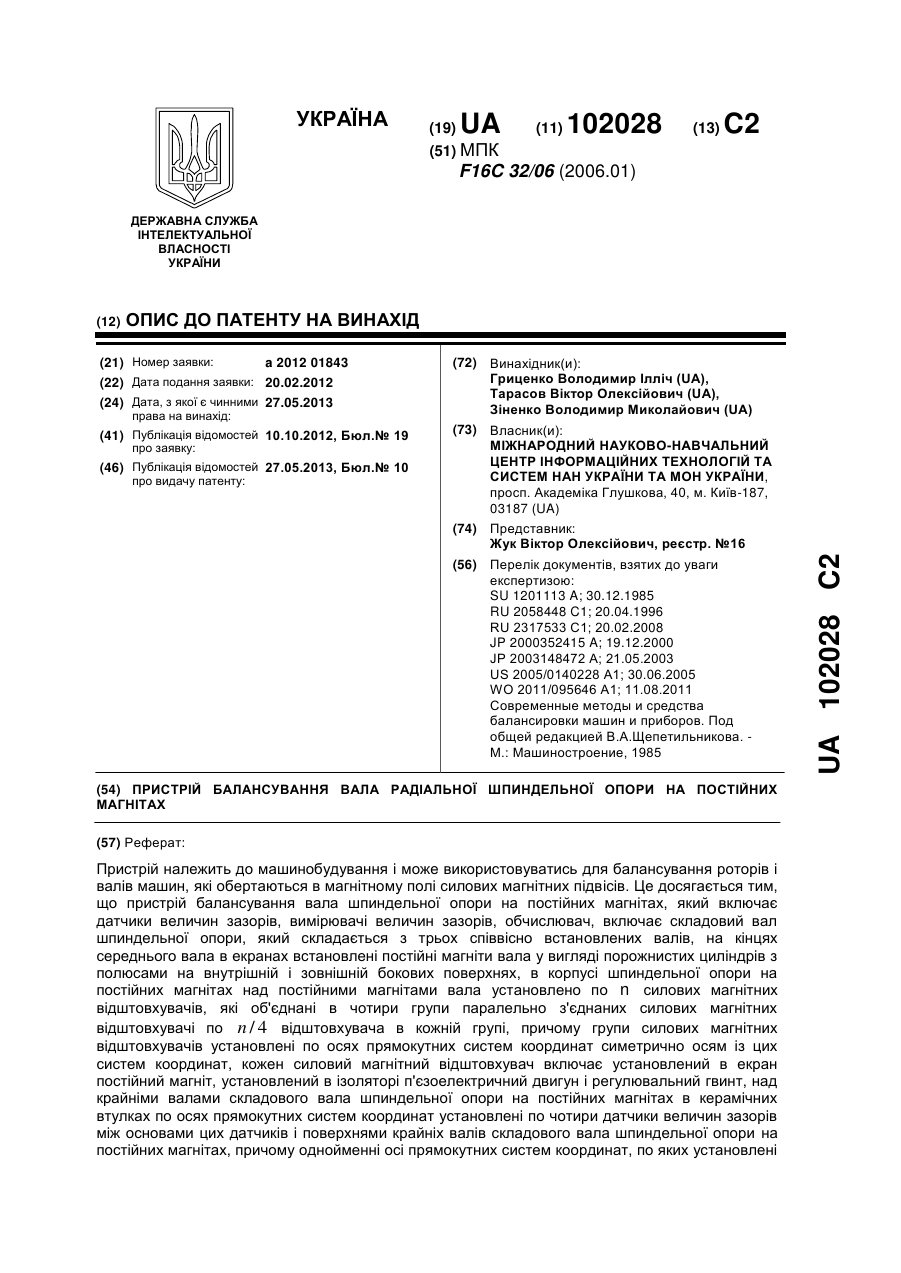

Номер патенту: 102028

Опубліковано: 27.05.2013

Автори: Зіненко Володимир Миколайович, Гриценко Володимир Ілліч, Тарасов Віктор Олексійович

МПК: F16C 32/06

Мітки: пристрій, магнітах, радіальної, постійних, балансування, опори, вала, шпиндельної

Формула / Реферат:

Пристрій балансування вала радіальної шпиндельної опори на постійних магнітах, який включає корпус шпиндельної опори на постійних магнітах, датчики величин зазорів, вимірювачі величин зазорів, обчислювач, який відрізняється тим, що включає складовий вал шпиндельної опори, який складається з трьох співвісно встановлених валів, на кінцях середнього вала в екранах встановлені постійні магніти вала у вигляді порожнистих циліндрів з полюсами на...

Номер патенту: 72701

Опубліковано: 27.08.2012

Автори: Зіненко Володимир Миколайович, Гриценко Володимир Ілліч, Тарасов Віктор Олексійович

МПК: F16C 32/06, B23B 19/00

Мітки: радіального, радіальної, осі, опори, стабілізації, обертання, постійних, положення, шпиндельної, вала, магнітах, спосіб

Формула / Реферат:

Спосіб стабілізації радіального положення осі обертання вала радіальної шпиндельної опори на постійних магнітах, який включає вимірювання величин зазорів між валом радіальної шпиндельної опори на постійних магнітах і основами датчиків величин зазорів, визначення незміщеного положення осі обертання вала шпиндельної опори на постійних магнітах, формування масивів опорних величин зазорів, вироблення сигналів неузгодження на силові магнітні...

Номер патенту: 72700

Опубліковано: 27.08.2012

Автори: Гриценко Володимир Ілліч, Тарасов Віктор Олексійович, Зіненко Володимир Миколайович

МПК: F16C 32/06

Мітки: пристрій, опори, вала, балансування, шпиндельної, магнітах, радіальної, постійних

Формула / Реферат:

Пристрій балансування вала радіальної шпиндельної опори на постійних магнітах, який включає датчики величин зазорів, вимірювачі величин зазорів, обчислювач, який відрізняється тим, що включає складений вал шпиндельної опори, який складається з трьох співвісно встановлених валів, на кінцях середнього вала в екранах встановлені постійні магніти вала у вигляді порожнистих циліндрів з полюсами на внутрішній і зовнішній бокових поверхнях, в...

Номер патенту: 69126

Опубліковано: 16.08.2004

Автори: Зіненко Володимир Миколайович, Тарасов Віктор Олексійович

МПК: F16C 32/06

Мітки: обертання, положення, опори, осі, спосіб, вала, шпиндельної, аеростатичної, радіального, стабілізації

Формула / Реферат:

Спосіб стабілізації радіального положення осі обертання вала аеростатичної шпиндельної опори, який включає апроксимацію еліпсами обвідних перерізів вала аеростатичної шпиндельної опори площинами установки датчиків величин зазорів, розрахунок координат датчиків величин зазорів, установлених по осях систем координат з суміщеними початками, які лежать в площинах установки датчиків величин зазорів, розрахунок і оцінку координат осі обертання...

Номер патенту: 52410

Опубліковано: 16.12.2002

Автор: Зіненко Володимир Миколайович

МПК: B23B 41/00

Мітки: різцевої, юстирування, відносної, верстата, вала, лінійної, шпиндельної, аеростатичної, положення, суперпрецизійного, напрямної, двокоординатного, пристрій, головки, обертання, опори, осі

Формула / Реферат:

Пристрій для юстирування положення лінійної напрямної і різцевої головки відносно осі обертання вала аеростатичної шпиндельної опори суперпрецизійного двокоординатного верстата, який містить регулювальні гвинти положення лінійної напрямної, регулювальні гвинти положення різцевої головки, який відрізняється тим, що він має пристрій позиціонування датчиків величин проміжків, який включає втулку, до якої прикріплені два кронштейни, на кінцях...

Номер патенту: 52409

Опубліковано: 16.12.2002

Автор: Зіненко Володимир Миколайович

МПК: B23B 41/00

Мітки: обертання, оброблюваній, перпендикулярно, плоский, пристрій, шпиндельної, поверхні, опори, вала, осі, установки

Формула / Реферат:

Пристрій для установки осі обертання вала шпиндельної опори перпендикулярно оброблювальній плоскій поверхні, який включає регулювальні гвинти для зміни положення шпиндельної опори, який відрізняється тим, що він обладнаний пристроєм обертання датчика величини проміжку, який включає втулку, до якої шарнірно з можливістю повороту у вертикальній площині прикріплений кронштейн, в кронштейні з можливістю повороту у вертикальній площині, яка...

Номер патенту: 51488

Опубліковано: 15.11.2002

Автор: Зіненко Володимир Миколайович

МПК: F16C 32/06

Мітки: осьового, аеростатичної, опори, площині, шпиндельної, положення, пристрій, планшайби, стабілізації

Формула / Реферат:

Пристрій стабілізації осьового положення площини планшайби аеростатичної шпиндельної опори, який включає компенсатори осьового зміщення вала, датчик величини регульованого зазору, вимірювач величини регульованого зазору, диференційний підсилювач, підсилювачі, який відрізняється тим, що в порожнині вала аеростатичної шпиндельної опори установлений вимірювальний стрижень, причому згаданий вимірювальний стрижень прикріплений до внутрішньої...

Номер патенту: 36959

Опубліковано: 16.04.2001

Автори: Шепелєв Анатолій Олександрович, Зіненко Володимир Миколайович

МПК: B23Q 17/00

Мітки: суміщення, вала, нижньої, шліфувальною, точки, пристрій, поверхнею, шліфувального, обертання, дугоподібною, віссю, круга, шпиндельної, опори

Текст:

...обмежувач 13 зворотного переміщення рухомої пластини 4. Обмежувач 13 зворотного переміщення призначений для обмеження величини переміщення ру 2 36959 хомої пластини 4 електромагнітом 14, зв'язаним з нею пружиною 15. Це обмежує величину деформації плоскої пружини 11, а отже, обмежує величину її залишкової деформації. Зміщення рухомої пластини 4 електромагнітом 14 необхідно для її відведення від п'єзоелемента 10. У результаті випрямлення...

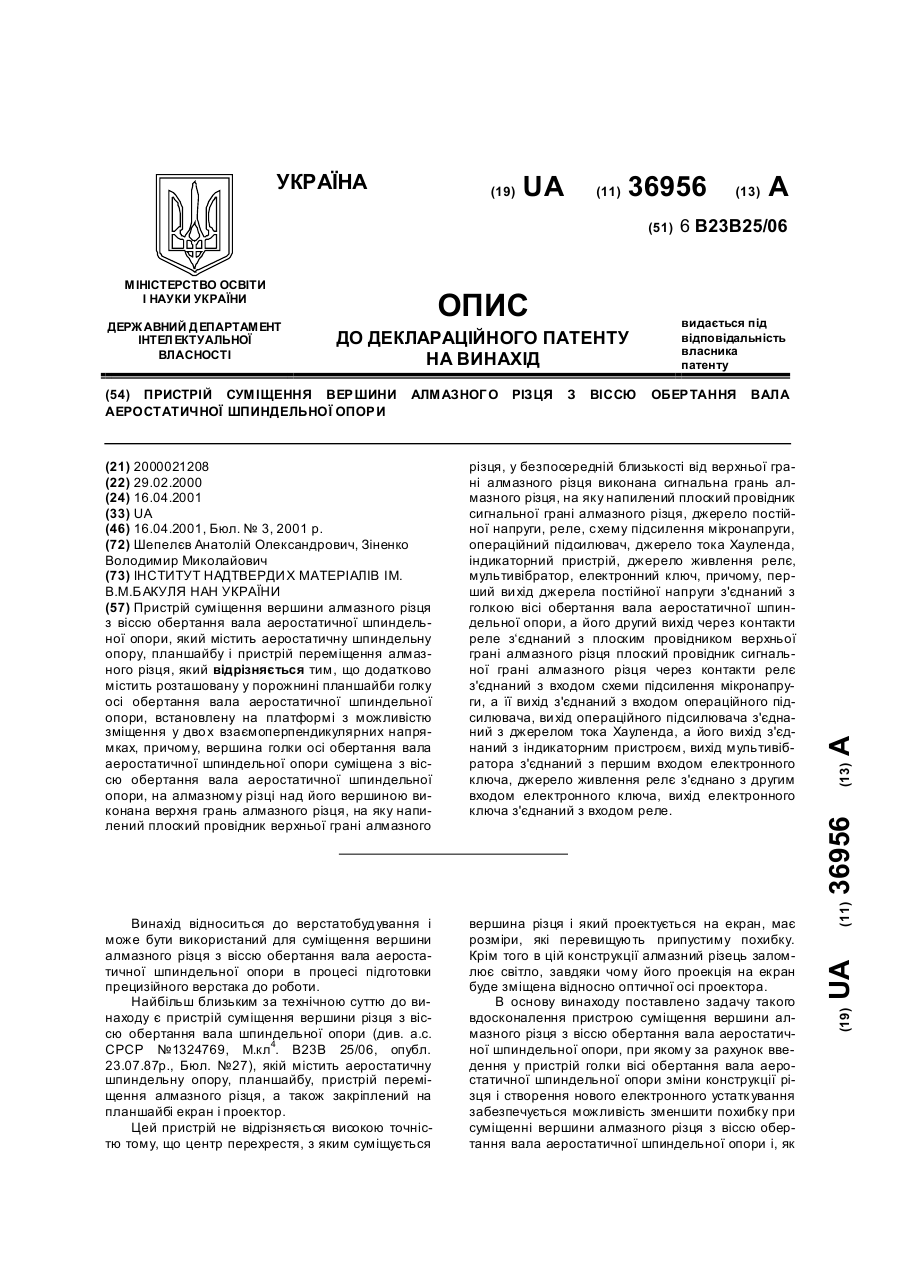

Номер патенту: 36956

Опубліковано: 16.04.2001

Автори: Шепелєв Анатолій Олександрович, Зіненко Володимир Миколайович

МПК: B23B 25/00

Мітки: аеростатичної, вала, обертання, різця, шпиндельної, суміщення, віссю, алмазного, пристрій, опори, вершини

Текст:

...такій величині зміщення зміною відстані між плоским провідником 9 і вершиною 13 голки можно нехтувати. Тому вершина 13 і плоский провідник 9 у еквівалентній схемі вважаються нерухомими. Тоді рухомим елементом у еквівалентній схемі вважається алмазний різець (кристал алмаза). Причому, точки задньої грані 15 різця в силу близкості до вершини 13 лежать в області сильного електричної о поля. Отже навіть незначна зміна відстані між точкою на...

Номер патенту: 25540

Опубліковано: 30.10.1998

Автори: Зіненко Володимир Миколайович, Шепелев Анатолій Олександрович

МПК: F16C 32/06

Мітки: компенсації, гіроскопічного, вала, шпиндельної, моменту, обертового, пристрій, наприклад, опори, елемента, аеростатичної

Формула / Реферат:

1. Устройство компенсации гироскопического момента вращающегося элемента, например, вала аэростатической шпиндельной опоры, содержащее датчики величины смещения оси вращающегося элемента по оси "X" и по оси "Y", измерители величины смещения оси вращения вращающегося элемента по оси "X" и по оси "Y", объединенные в группы по меньшей мере из двух, регуляторы давления, образующие компенсаторы смещения оси...

Номер патенту: 6622

Опубліковано: 29.12.1994

Автори: Гаркуша Анатолій Григорович, Петров Сергій Миколайович, Войцеховський Володимир Михайлович

МПК: B23B 47/00

Мітки: головки, верстату, свердлувального, шпиндельної, подачі, привод

Формула / Реферат:

(57) Привод подачи шпиндельной головки сверлильного станка, содержащий размещенную на штоке гидроцилиндра зубчатую рейку, установленную с возможностью осевого перемещения относительно штока и взаимодействия с шестерней, кинематически связанной с пинолью, несущей шпиндель, отличающийся тем, что привод снабжен дополнительным гидроцилиндром размещенным соосно основному гидроцилиндру, и жестко связанным с зубчатой рейкой кронштейном, в котором...
