Котел водонагрівний

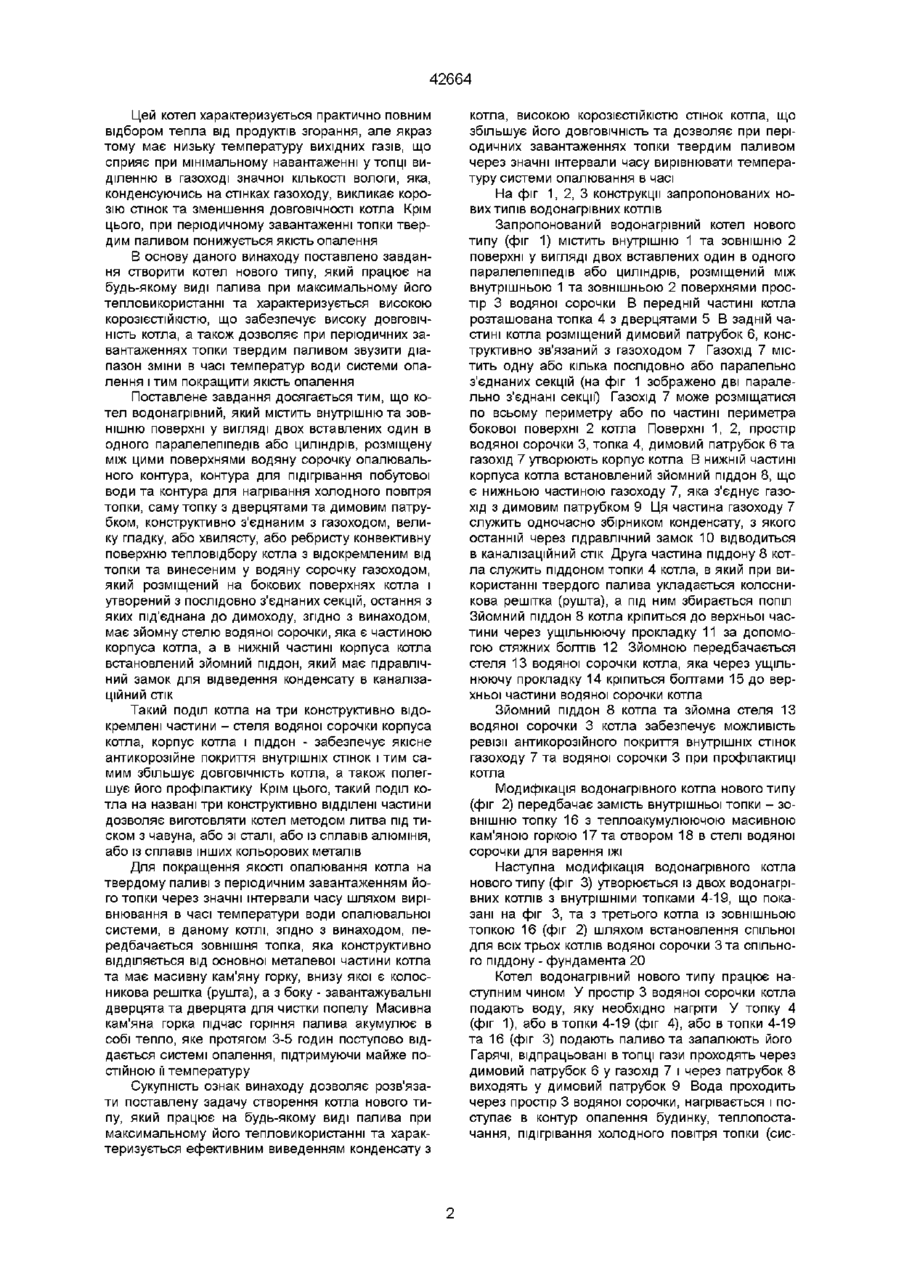

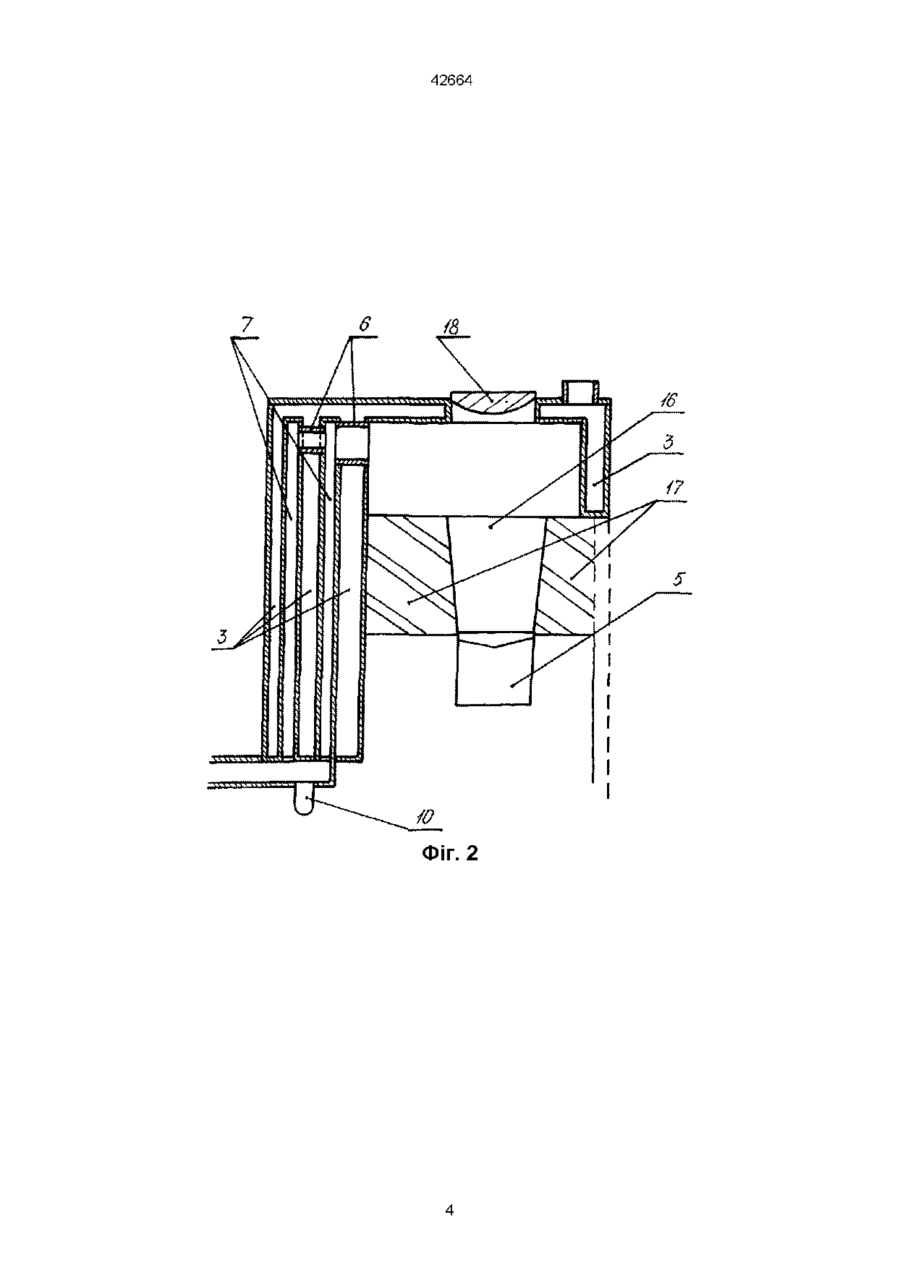

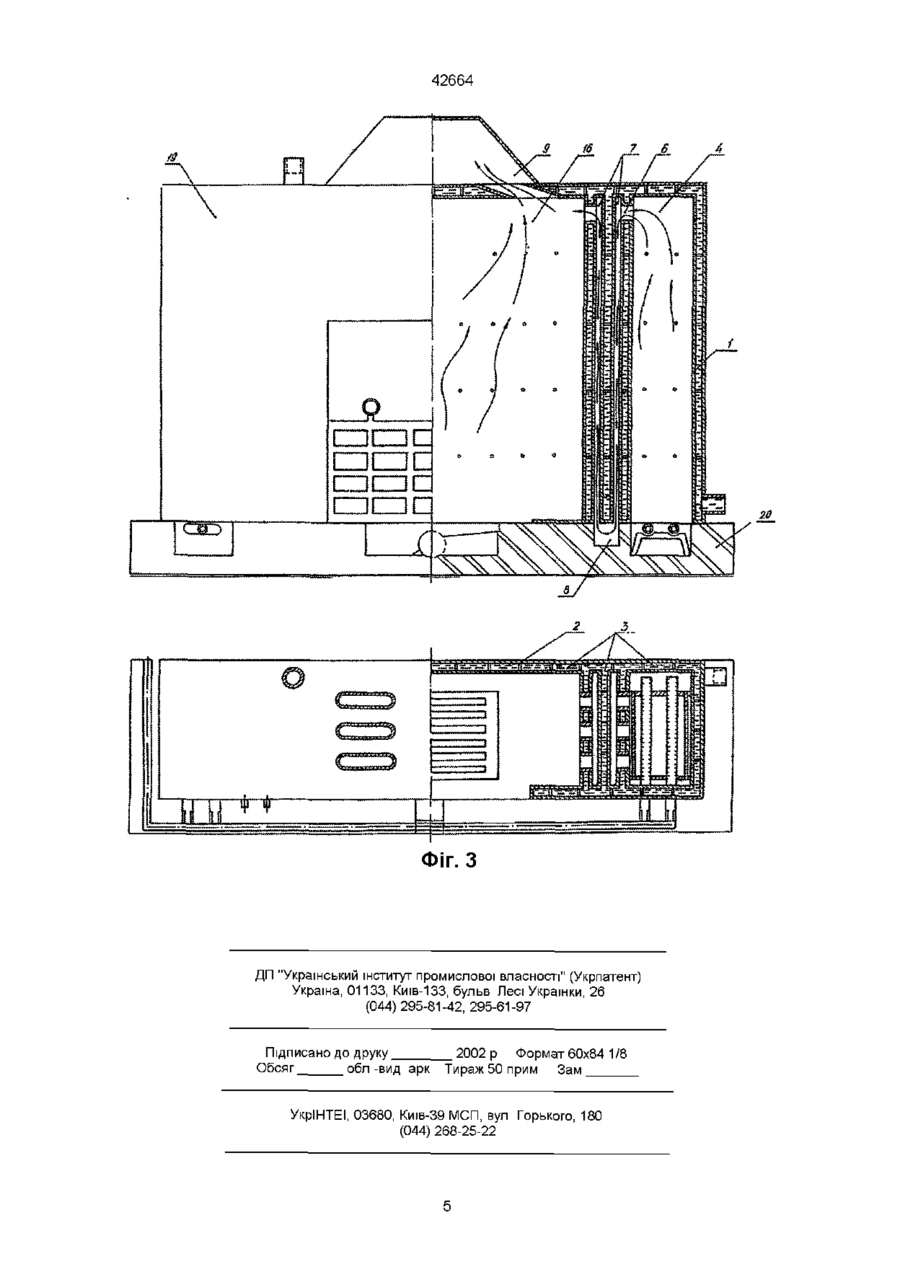

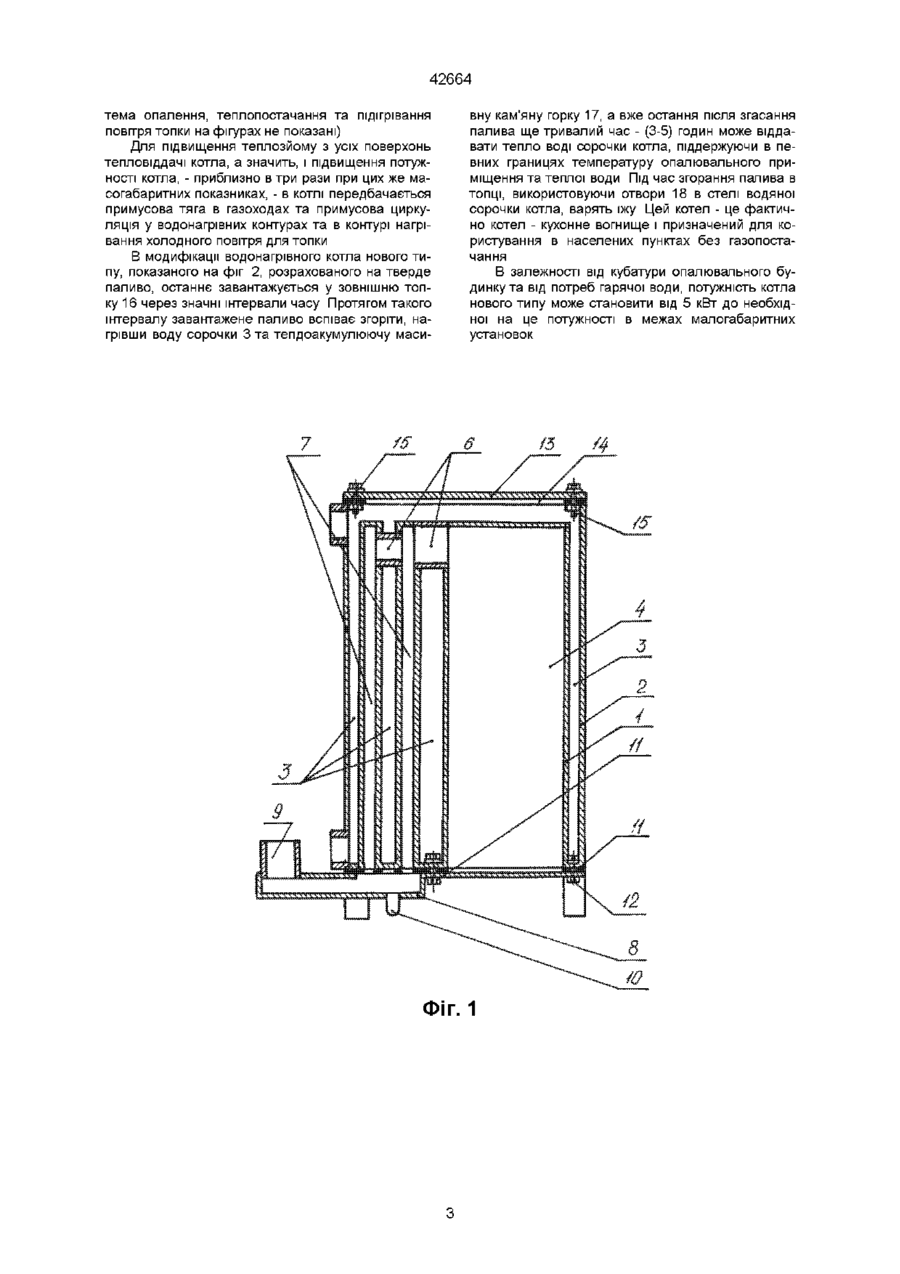

1 Котел водонагрівний, який містить внутрішню та зовнішню поверхні у вигляді вставлених один в одного паралелепіпедів або циліндрів, розміщену між цими поверхнями водяну сорочку, опалювального контуру, контуру для підігрівання побутової води та контуру для підігрівання холодного повітря топки, саму топку з дверцятами та димовим патрубком, конструктивно зв'язаним з газоходом, велику гладку або хвилясту, або ребристу конвективну поверхню тепловідбору котла з відокремленим від топки та винесеним у водяну сорочку газоходом, який розміщений на бокових поверхнях котла і утворений з послідовно з'єднаних секцій, остання з яких приєднана до димоходу, який відрізняється тим, що водяна сорочка має знімну стелю, а в нижній частині котла встановлений знімний піддон, який є однією із ділянок газоходу та одночасно збірником конденсату з гідравлічним замком (для відведення конденсату в каналізаційний стік) (О (О 42664 Цей котел характеризується практично повним відбором тепла від продуктів згорання, але якраз тому має низьку температуру вихідних газів, що сприяє при мінімальному навантаженні у топці виділенню в газоході значної КІЛЬКОСТІ ВОЛОГИ, яка, конденсуючись на стінках газоходу, викликає корозію стінок та зменшення ДОВГОВІЧНОСТІ котла Крім цього, при періодичному завантаженні топки твердим паливом понижується якість опалення В основу даного винаходу поставлено завдання створити котел нового типу, який працює на будь-якому виді палива при максимальному його тепловикористанні та характеризується високою корозієстійкістю, що забезпечує високу ДОВГОВІЧНІСТЬ котла, а також дозволяє при періодичних завантаженнях топки твердим паливом звузити діапазон зміни в часі температур води системи опалення і тим покращити якість опалення Поставлене завдання досягається тим, що котел водонагрівний, який містить внутрішню та зовнішню поверхні у вигляді двох вставлених один в одного паралелепіпедів або циліндрів, розміщену між цими поверхнями водяну сорочку опалювального контура, контура для підігрівання побутової води та контура для нагрівання холодного повітря топки, саму топку з дверцятами та димовим патрубком, конструктивно з'єднаним з газоходом, велику гладку, або хвилясту, або ребристу конвективну поверхню тепловідбору котла з відокремленим від топки та винесеним у водяну сорочку газоходом, який розміщений на бокових поверхнях котла і утворений з послідовно з'єднаних секцій, остання з яких під'єднана до димоходу, згідно з винаходом, має зйомну стелю водяної сорочки, яка є частиною корпуса котла, а в нижній частині корпуса котла встановлений зйомний піддон, який має гідравлічний замок для відведення конденсату в каналізаційний стік котла, високою корозієстійкістю стінок котла, що збільшує його ДОВГОВІЧНІСТЬ та дозволяє при періодичних завантаженнях топки твердим паливом через значні інтервали часу вирівнювати температуру системи опалювання в часі На фіг 1, 2, 3 конструкції запропонованих нових типів водонагрівних котлів Запропонований водонагрівний котел нового типу (фіг 1) містить внутрішню 1 та зовнішню 2 поверхні у вигляді двох вставлених один в одного паралелепіпедів або циліндрів, розміщений між внутрішньою 1 та зовнішньою 2 поверхнями простір 3 водяної сорочки В передній частині котла розташована топка 4 з дверцятами 5 В задній частині котла розміщений димовий патрубок 6, конструктивно зв'язаний з газоходом 7 Газохід 7 містить одну або кілька послідовно або паралельно з'єднаних секцій (на фіг 1 зображено дві паралельно з'єднані секції) Газохід 7 може розміщатися по всьому периметру або по частині периметра бокової поверхні 2 котла Поверхні 1, 2, простір водяної сорочки 3, топка 4, димовий патрубок 6 та газохід 7 утворюють корпус котла В нижній частині корпуса котла встановлений зйомний піддон 8, що є нижньою частиною газоходу 7, яка з'єднує газохід з димовим патрубком 9 Ця частина газоходу 7 служить одночасно збірником конденсату, з якого останній через гідравлічний замок 10 відводиться в каналізаційний стік Друга частина піддону 8 котла служить піддоном топки 4 котла, в який при використанні твердого палива укладається колосникова решітка (рушта), а під ним збирається попіл Зйомний піддон 8 котла кріпиться до верхньої частини через ущільнюючу прокладку 11 за допомогою стяжних болтів 12 Зйомною передбачається стеля 13 водяної сорочки котла, яка через ущільнюючу прокладку 14 кріпиться болтами 15 до верхньої частини водяної сорочки котла Такий поділ котла на три конструктивно відокремлені частини - стеля водяної сорочки корпуса котла, корпус котла і піддон - забезпечує якісне антикорозійне покриття внутрішніх стінок і тим самим збільшує ДОВГОВІЧНІСТЬ котла, а також полегшує його профілактику Крім цього, такий поділ котла на названі три конструктивно відділені частини дозволяє виготовляти котел методом литва під тиском з чавуна, або зі сталі, або із сплавів алюмінія, або із сплавів інших кольорових металів Для покращення якості опалювання котла на твердому паливі з періодичним завантаженням його топки через значні інтервали часу шляхом вирівнювання в часі температури води опалювальної системи, в даному котлі, згідно з винаходом, передбачається зовнішня топка, яка конструктивно ВІДДІЛЯЄТЬСЯ від основної металевої частини котла та має масивну кам'яну горку, внизу якої є колосникова решітка (рушта), а з боку - завантажувальні дверцята та дверцята для чистки попелу Масивна кам'яна горка підчас горіння палива акумулює в собі тепло, яке протягом 3-5 годин поступово віддається системі опалення, підтримуючи майже постійною її температуру Зйомний піддон 8 котла та зйомна стеля 13 водяної сорочки 3 котла забезпечує можливість ревізії антикорозійного покриття внутрішніх стінок газоходу 7 та водяної сорочки 3 при профілактиці котла Модифікація водонагрівного котла нового типу (фіг 2) передбачає замість внутрішньої топки - зовнішню топку 16 з теплоакумулюючою масивною кам'яною горкою 17 та отвором 18 в стелі водяної сорочки для варення їжі Наступна модифікація водонагрівного котла нового типу (фіг 3) утворюється із двох водонагрівних котлів з внутрішніми топками 4-19, що показані на фіг 3, та з третього котла із зовнішньою топкою 16 (фіг 2) шляхом встановлення спільної для всіх трьох котлів водяної сорочки 3 та спільного піддону - фундамента 20 Котел водонагрівний нового типу працює наступним чином У простір 3 водяної сорочки котла подають воду, яку необхідно нагріти У топку 4 (фіг 1), або в топки 4-19 (фіг 4), або в топки 4-19 та 16 (фіг 3) подають паливо та запалюють його Гарячі, відпрацьовані в топці гази проходять через димовий патрубок 6 у газохід 7 і через патрубок 8 виходять у димовий патрубок 9 Вода проходить через простір 3 водяної сорочки, нагрівається і поступає в контур опалення будинку, теплопостачання, підігрівання холодного повітря топки (сис Сукупність ознак винаходу дозволяє розв'язати поставлену задачу створення котла нового типу, який працює на будь-якому виді палива при максимальному його тепловикористанні та характеризується ефективним виведенням конденсату з 42664 тема опалення, теплопостачання та підігрівання повітря топки на фігурах не показані) Для підвищення теплозйому з усіх поверхонь тепловіддачі котла, а значить, і підвищення потужності котла, - приблизно в три рази при цих же масогабаритних показниках, - в котлі передбачається примусова тяга в газоходах та примусова циркуляція у водонагрівних контурах та в контурі нагрівання холодного повітря для топки В модифікації водонагрівного котла нового типу, показаного на фіг 2, розрахованого на тверде паливо, останнє завантажується у зовнішню топку 16 через значні інтервали часу Протягом такого інтервалу завантажене паливо вспіває згоріти, нагрівши воду сорочки 3 та тепдоакумулюючу маси вну кам'яну горку 17, а вже остання після згасання палива ще тривалий час - (3-5) годин може віддавати тепло воді сорочки котла, піддержуючи в певних границях температуру опалювального приміщення та теплої води Під час згорання палива в топці, використовуючи отвори 18 в стелі водяної сорочки котла, варять їжу Цей котел - це фактично котел - кухонне вогнище і призначений для користування в населених пунктах без газопостачання В залежності від кубатури опалювального будинку та від потреб гарячої води, потужність котла нового типу може становити від 5 кВт до необхідної на це потужності в межах малогабаритних установок ФІГ. 1 42664 42664 3 /9 fS 7 Фіг. З ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22 б А
