Електрогідравлічний слідкуючий привід з автономним регулятором положення сервоклапана
Номер патенту: 61448
Опубліковано: 25.07.2011
Автори: Артюх Станіслав Федорович, Попов Максим Анатолійович, Близниченко Олена Миколаївна, Канюк Генадій Іванович
Формула / Реферат
Електрогідравлічний слідкуючий привід з автономним регулятором положення сервоклапана, який включає послідовно з'єднані задавальний блок, електронний регулятор основного контуру керування гідравлічним двигуном, сервоклапан і гідравлічний двигун, з'єднаний з об'єктом керування, який відрізняється тим, що введено додатковий електронний блок, що включає давач положення золотника, автономний регулятор керування сервоклапаном і суматор, який розташований між електронним виходом регулятора основного контуру керування гідродвигуном і електричним входом сервоклапана.
Текст

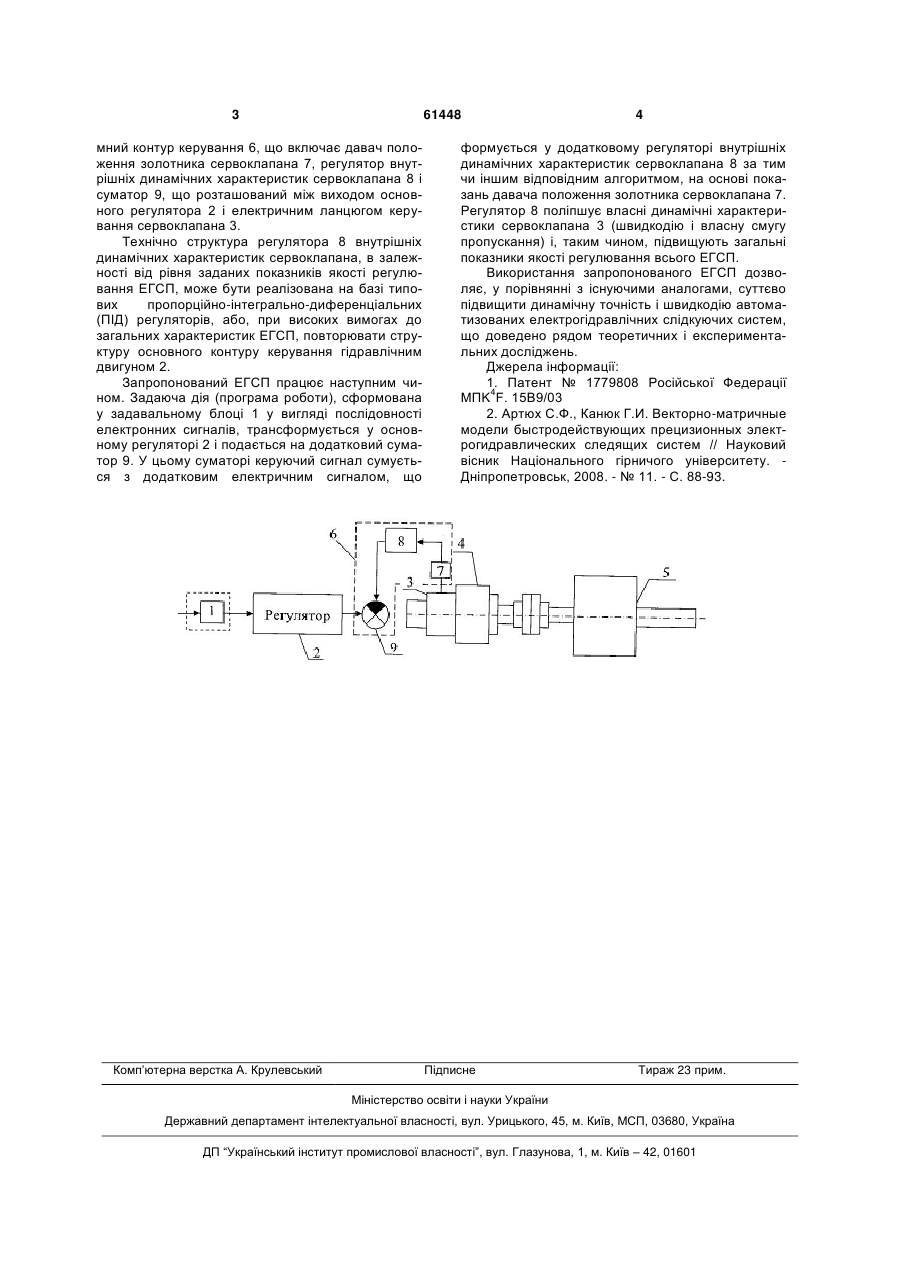

Електрогідравлічний слідкуючий привід з автономним регулятором положення сервоклапана, 3 61448 мний контур керування 6, що включає давач положення золотника сервоклапана 7, регулятор внутрішніх динамічних характеристик сервоклапана 8 і суматор 9, що розташований між виходом основного регулятора 2 і електричним ланцюгом керування сервоклапана 3. Технічно структура регулятора 8 внутрішніх динамічних характеристик сервоклапана, в залежності від рівня заданих показників якості регулювання ЕГСП, може бути реалізована на базі типових пропорційно-інтегрально-диференціальних (ПІД) регуляторів, або, при високих вимогах до загальних характеристик ЕГСП, повторювати структуру основного контуру керування гідравлічним двигуном 2. Запропонований ЕГСП працює наступним чином. Задаюча дія (програма роботи), сформована у задавальному блоці 1 у вигляді послідовності електронних сигналів, трансформується у основному регуляторі 2 і подається на додатковий суматор 9. У цьому суматорі керуючий сигнал сумується з додатковим електричним сигналом, що Комп’ютерна верстка А. Крулевський 4 формується у додатковому регуляторі внутрішніх динамічних характеристик сервоклапана 8 за тим чи іншим відповідним алгоритмом, на основі показань давача положення золотника сервоклапана 7. Регулятор 8 поліпшує власні динамічні характеристики сервоклапана 3 (швидкодію і власну смугу пропускання) і, таким чином, підвищують загальні показники якості регулювання всього ЕГСП. Використання запропонованого ЕГСП дозволяє, у порівнянні з існуючими аналогами, суттєво підвищити динамічну точність і швидкодію автоматизованих електрогідравлічних слідкуючих систем, що доведено рядом теоретичних і експериментальних досліджень. Джерела інформації: 1. Патент № 1779808 Російської Федерації 4 MПK F. 15В9/03 2. Артюх С.Ф., Канюк Г.И. Векторно-матричные модели быстродействующих прецизионных электрогидравлических следящих систем // Науковий вісник Національного гірничого університету. Дніпропетровськ, 2008. - № 11. - С. 88-93. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectro-hydraulic servo drive with autonomous controller of position of servo-valve
Автори англійськоюKaniuk Hennadii Ivanovych, Artiukh Stanislav Fedorovych, Popov Maksym Anatoliiovych, Blyznichenko Olena Mykolaivna
Назва патенту російськоюЭлектрогидравлический следящий привод с автономным регулятором положения сервоклапана
Автори російськоюКанюк Геннадий Иванович, Артюх Станислав Федорович, Попов Максим Анатолиевич, Близниченко Елена Николаевна
МПК / Мітки
МПК: F15B 9/03
Мітки: автономним, слідкуючий, електрогідравлічний, регулятором, сервоклапана, положення, привід
