Установка з регульованою жорсткістю навантажувальної системи

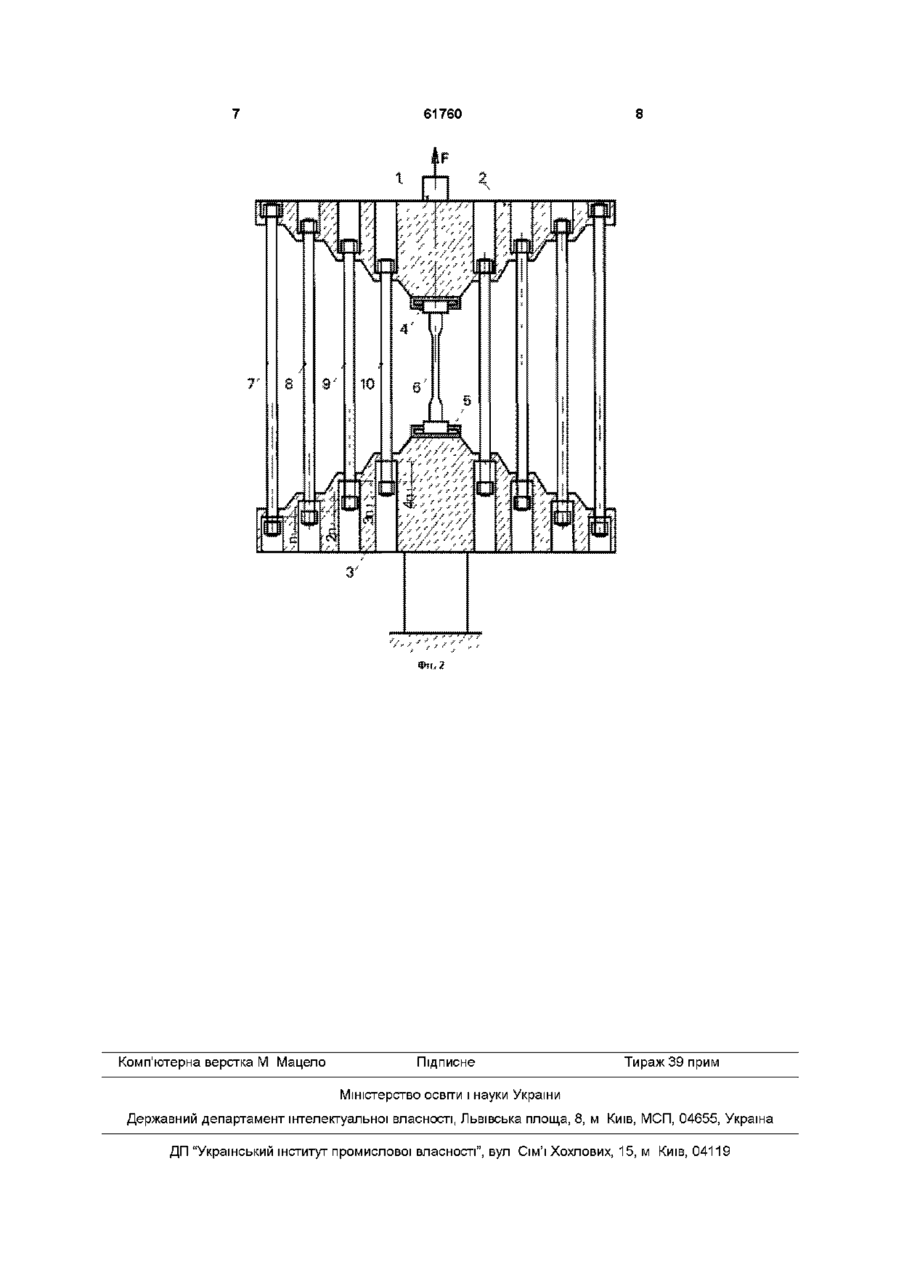

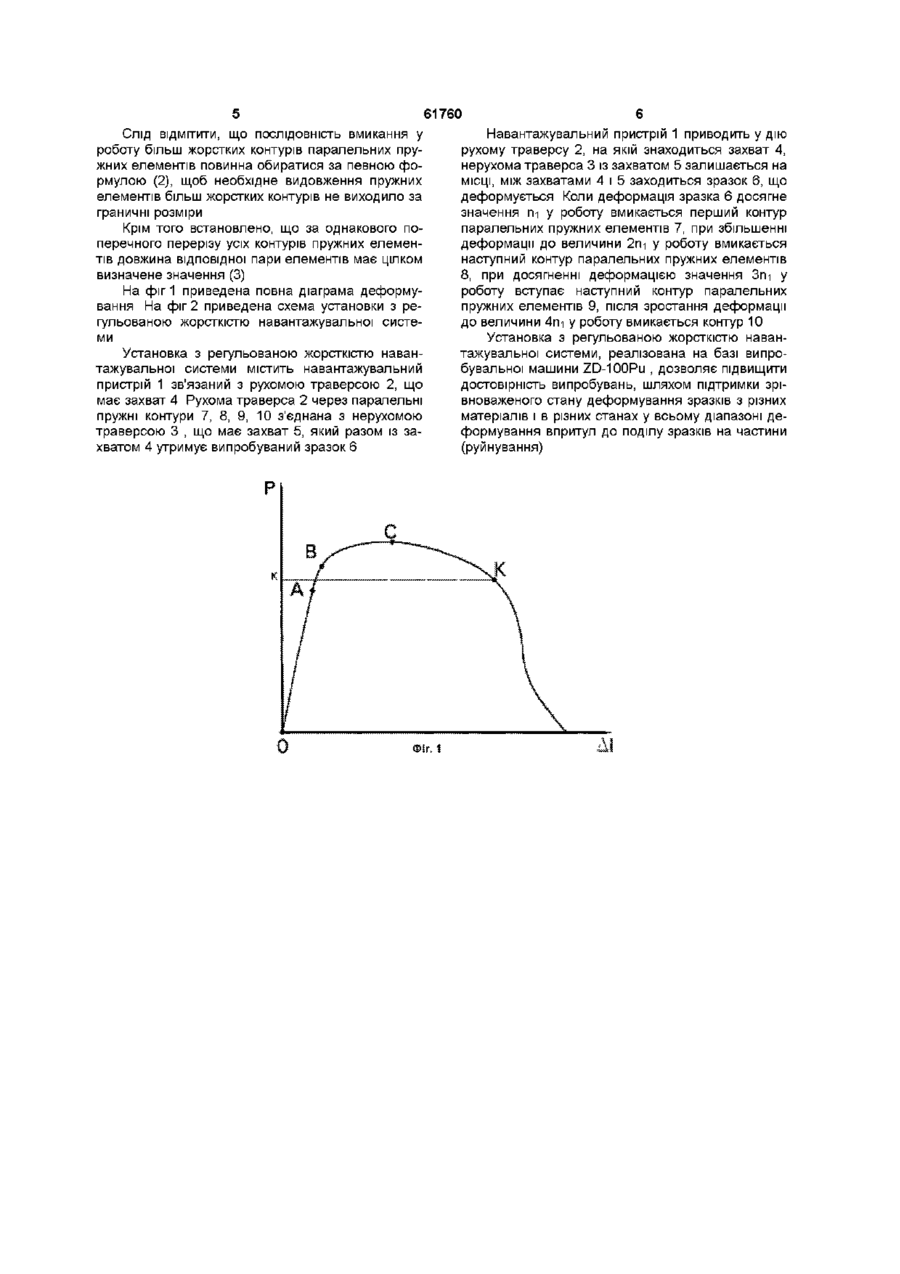

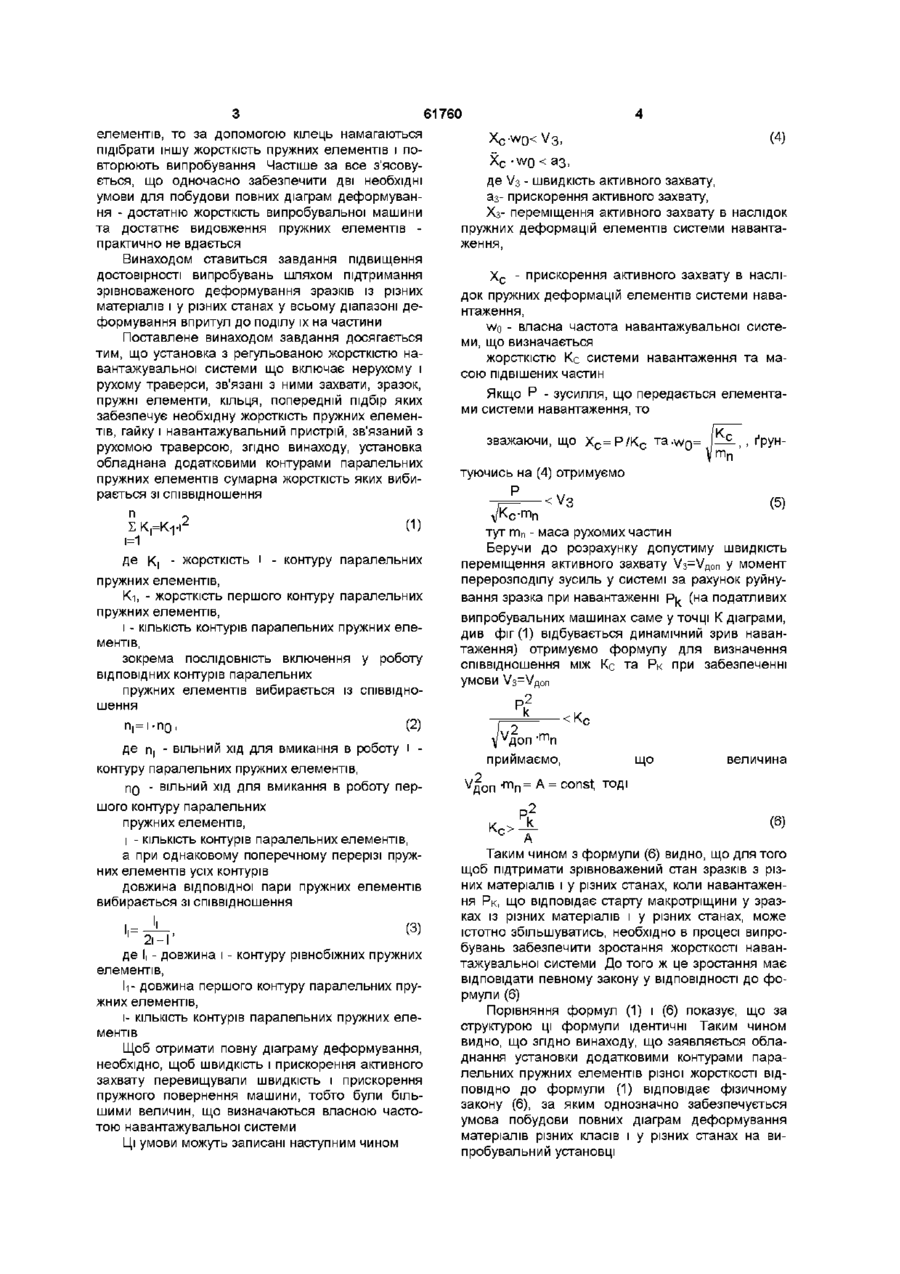

1 Установка з регульованою жорсткістю навантажувальної системи, що включає нерухому і рухому траверси, зв'язані з ними захвати, пружні елементи, кільця, попередній підбір яких забезпечує необхідну жорсткість пружних елементів, гайку і навантажувальний пристрій, зв'язаний з рухомою траверсою, яка відрізняється тим, що установка обладнана додатковими контурами паралельних пружних елементів, сумарна жорсткість яких вибирається зі співвідношення 2 Установка за п 1 , яка відрізняється тим, що ПОСЛІДОВНІСТЬ включення у роботу ВІДПОВІДНИХ кон турів паралельних пружних елементів вибирається із співвідношення гі|=і-п0, де п. - вільний хід для включення в роботу і-го контуру паралельних пружних елементів, по - вільний хід для включення в роботу першого контуру паралельних пружних елементів, і - КІЛЬКІСТЬ контурів паралельних елементів 3 Установка за п 1 , яка відрізняється тим, що при однаковому поперечному перерізі пружних елементів усіх контурів довжина відповідної пари пружних елементів вибирається зі співвідношення і Ь • де К, - жорсткість і-го контуру паралельних пружних елементів, Кі - жорсткість першого контуру паралельних пружних елементів, і - КІЛЬКІСТЬ контурів паралельних пружних елементів 2І-1' де І, - довжина і-го контуру рівнобіжних пружних елементів, h- довжина першого контуру рівнобіжних пружних елементів, і - КІЛЬКІСТЬ контурів рівнобіжних пружних елементів О (О Винахід відноситься до галузі випробування матеріалів, а саме до установок побудови повних діаграм деформування Установка може бути використана у заводських лабораторіях і науково-дослідних організаціях для дослідження кінетики накопичення пошкоджень у матеріалах на різних стадіях деформування та оцінки тріщиностійкості матеріалів за параметрами спадаючих ділянок повних діаграм Відома установка для побудови повних діаграм деформування матеріалів з штучним підвищенням жорсткості навантажувальної системи шляхом використання швидкодіючого зворотного зв'язка (в даному випадку здійснюється процес превентивних розвантажень, тобто відбувається балансування на межі безпечних напружень для пошкодженого зразка) ВІДОМІ способи підвищення жорсткості випро бувальної установки механічними засобами - шляхом послідовного чи паралельного вмикання до силового ланцюга додаткових пружних елементів Найбільш близькою за технічним змістом до рішення, що заявляється є установка з регульованою жорсткістю навантажувальної системи, розроблена на базі випробувальної машини УММ-200 [Лебедев А А , Чаусов Н Г Установка для испытания материалов с построением полных диаграмм деформирования // Проблемы прочности - 1981 №12 С 104-106] Недоліком відомої установки є те, що необхідну жорсткість пружних елементів забезпечують за рахунок попереднього підбору кілець до початку випробувань Якщо в процесі випробувань з'ясовується, що неможливо побудувати повну діаграму із-за недостатньої жорсткості випробувальної установки або із-за малого видовження пружних (О 61760 елементів, то за допомогою кілець намагаються підібрати іншу жорсткість пружних елементів і повторюють випробування Частіше за все з'ясовується, що одночасно забезпечити дві необхідні умови для побудови повних діаграм деформування - достатню жорсткість випробувальної машини та достатнє видовження пружних елементів практично не вдається Винаходом ставиться завдання підвищення достовірності випробувань шляхом підтримання зрівноваженого деформування зразків із різних матеріалів і у різних станах у всьому діапазоні деформування впритул до поділу їх на частини Поставлене винаходом завдання досягається тим, що установка з регульованою жорсткістю навантажувальної системи що включає нерухому і рухому траверси, зв'язані з ними захвати, зразок, пружні елементи, кільця, попередній підбір яких забезпечує необхідну жорсткість пружних елементів, гайку і навантажувальний пристрій, зв'язаний з рухомою траверсою, згідно винаходу, установка обладнана додатковими контурами паралельних пружних елементів сумарна жорсткість яких вибирається зі співвідношення (1) де К, - жорсткість і - контуру паралельних пружних елементів, К-і, - жорсткість першого контуру паралельних пружних елементів, і - КІЛЬКІСТЬ контурів паралельних пружних елементів, зокрема ПОСЛІДОВНІСТЬ включення у роботу ВІДПОВІДНИХ контурів паралельних пружних елементів вибирається із співвідношення п,= і -по . Xc-w0
