Захисна мітка (варіанти), спосіб її виготовлення і спосіб запису латентного зображення

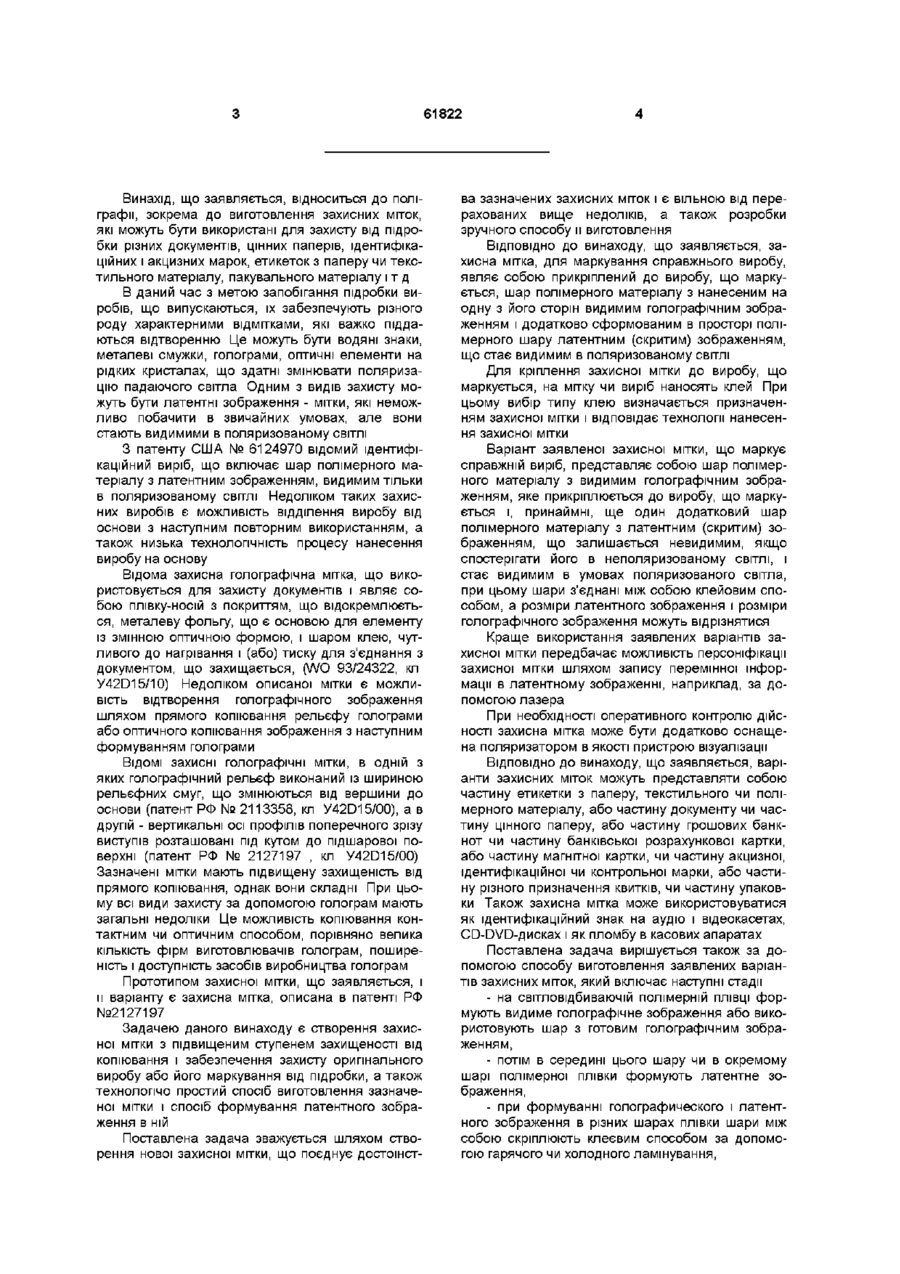

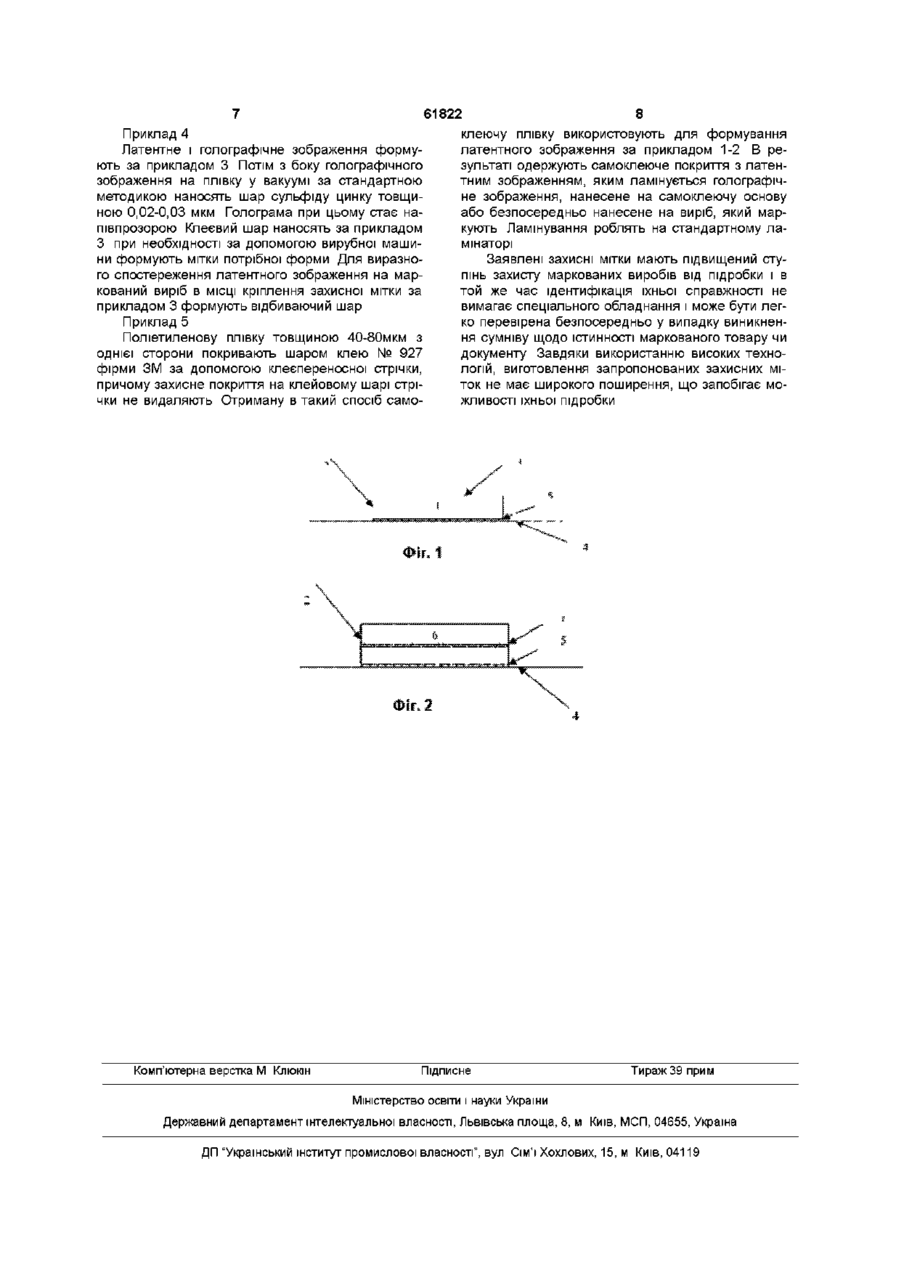

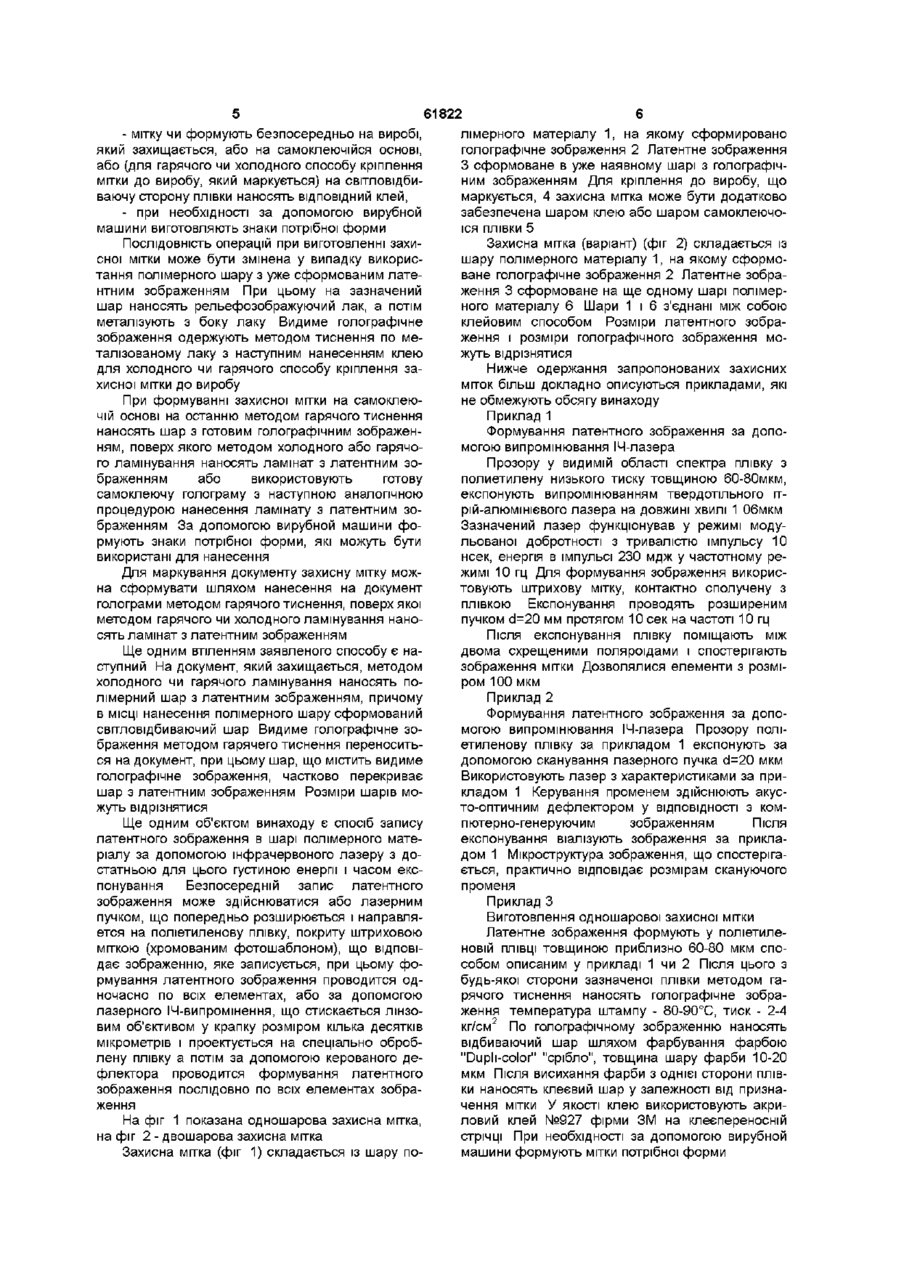

1 Захисна мітка для маркування справжніх виробів, що являє собою прикріплений до маркованого виробу шар полімерного матеріалу з нанесеним на одну з його сторін видимим голографічним зображенням, яка відрізняється тим, що в об'ємі полімерного шару додатково сформоване латентне зображення, яке візуалізується (стає видимим) в поляризованому СВІТЛІ 2 Захисна мітка для маркування справжніх виробів, яка являє собою прикріплений до маркованого виробу шар полімерного матеріалу з нанесеним на одну з його сторін видимим голографічним зображенням, яка відрізняється тим, що додатково містить принаймні ще один шар полімерного матеріалу, в об'ємі якого сформоване латентне зображення, яке візуалізується в поляризованому СВІТЛІ, при цьому шари з'єднані між собою клейовим способом, а розміри шару з латентним зображенням і розміри шару з голографічним зображенням можуть не співпадати 3 Захисна мітка за одним з пп 1,2, яка відрізняється тим, що для и персоніфікації в латентному зображенні міститься змінна інформація, записана, зокрема, за допомогою лазера 4 Захисна мітка за одним з пп 1,2, яка відрізняється тим, що, у разі потреби, додатково забезпечена шаром клею для холодного чи гарячого способів нанесення на маркований виріб 5 Захисна мітка за одним з пп 1-3, яка відрізняється тим, що являє собою частину етикетки з паперу, текстильного матеріалу чи полімерної плівки або частину документу чи частину цінного паперу, або частину грошових банкнот чи частину видається під відповідальність власника патенту ВИГОТОВЛЕННЯ І СПОСІБ ЗАПИСУ ЛАТЕНТНОГО банківської розрахункової картки, або частину магнітної картки чи частину акцизної, ідентифікаційної чи контрольної марки, або частину різного призначення квитків, або частину упакування, або частину пломби для касових апаратів 6 Захисна мітка за одним з пп 1-4, яка відрізняється тим, що додатково забезпечена поляризатором як пристроєм для візуалізацм 7 Спосіб виготовлення захисної мітки за пп 1 чи 2, який полягає у формуванні на полімерній ПЛІВЦІ ІЗ світловідбиваючим шаром видимого голографічного зображення з наступним формуванням в об'ємі цього ж шару чи в окремому шарі полімерної плівки латентного зображення, при цьому під час формування захисної мітки шари між собою скріплюються клейовим способом за допомогою гарячого чи холодного ламінування 8 Спосіб за п 7, який відрізняється тим, що використовують плівку з уже сформованим голографічним зображенням 9 Спосіб за п 7, який відрізняється тим, що використовують плівку з уже сформованим латентним зображенням 10 Спосіб за пп 7-9, який відрізняється тим, що мітку формують безпосередньо на виробі, який захищається, або на самоклеючій основі, або для гарячого чи холодного способу кріплення мітки до маркованого виробу на світловідбиваючу сторону плівки наносять ВІДПОВІДНИЙ клей 11 Спосіб за п 10, який відрізняється тим, що при необхідності мітки потрібної форми виготовляють за допомогою вирубної машини 12 Спосіб формування латентного зображення в захисній МІТЦІ за пп 1,2, який полягає в тому, що поверхню прозорої полімерної плівки селективно експонують випромінюванням інфрачервоного лазера (ІЧ-лазера) 13 Спосіб за п 12, який відрізняється тим, що поверхню плівки контактно з'єднують із штриховою міткою і для експонування використовують попередньо розширений пучок ІЧ-лазера 14 Спосіб за п 12, який відрізняється тим, що сфокусоване випромінювання ІЧ-лазера проектують на полімерну плівку і керують променем за допомогою дефлектора 00 (О 61822 Винахід, що заявляється, відноситься до поліграфи, зокрема до виготовлення захисних міток, які можуть бути використані для захисту від підробки різних документів, цінних паперів, ідентифікаційних і акцизних марок, етикеток з паперу чи текстильного матеріалу, пакувального матеріалу і т д В даний час з метою запобігання підробки виробів, що випускаються, їх забезпечують різного роду характерними відмітками, які важко піддаються відтворенню Це можуть бути водяні знаки, металеві смужки, голограми, оптичні елементи на рідких кристалах, що здатні змінювати поляризацію падаючого світла Одним з видів захисту можуть бути латентні зображення - мітки, які неможливо побачити в звичайних умовах, але вони стають видимими в поляризованому СВІТЛІ З патенту США № 6124970 відомий ідентифікаційний виріб, що включає шар полімерного матеріалу з латентним зображенням, видимим тільки в поляризованому СВІТЛІ Недоліком таких захисних виробів є можливість відділення виробу від основи з наступним повторним використанням, а також низька технологічність процесу нанесення виробу на основу Відома захисна голографічна мітка, що використовується для захисту документів і являє собою плівку-носій з покриттям, що відокремлюється, металеву фольгу, що є основою для елементу із змінною оптичною формою, і шаром клею, чутливого до нагрівання і (або) тиску для з'єднання з документом, що захищається, (WO 93/24322, кл Y42D15/10) Недоліком описаної мітки є можливість відтворення голографічного зображення шляхом прямого копіювання рельєфу голограми або оптичного копіювання зображення з наступним формуванням голограми ВІДОМІ захисні голографічні мітки, в одній з яких голографічний рельєф виконаний із шириною рельєфних смуг, що змінюються від вершини до основи (патент РФ № 2113358, кп Y42D15/00), а в другій - вертикальні осі профілів поперечного зрізу виступів розташовані під кутом до підшарової поверхні (патент РФ № 2127197 , кл Y42D15/00) Зазначені мітки мають підвищену захищеність від прямого копіювання, однак вони складні При цьому всі види захисту за допомогою голограм мають загальні недоліки Це можливість копіювання контактним чи оптичним способом, порівняно велика КІЛЬКІСТЬ фірм виготовлювачів голограм, поширеність і доступність засобів виробництва голограм Прототипом захисної мітки, що заявляється, і и варіанту є захисна мітка, описана в патенті РФ №2127197 Задачею даного винаходу є створення захисної мітки з підвищеним ступенем захищеності від копіювання і забезпечення захисту оригінального виробу або його маркування від підробки, а також технолопчо простий спосіб виготовлення зазначеної мітки і спосіб формування латентного зображення в ній Поставлена задача зважується шляхом створення нової захисної мітки, що поєднує достоїнст ва зазначених захисних міток і є вільною від перерахованих вище недоліків, а також розробки зручного способу и виготовлення ВІДПОВІДНО ДО винаходу, що заявляється, захисна мітка, для маркування справжнього виробу, являє собою прикріплений до виробу, що маркується, шар полімерного матеріалу з нанесеним на одну з його сторін видимим голографічним зображенням і додатково сформованим в просторі полімерного шару латентним (скритим) зображенням, що стає видимим в поляризованому СВІТЛІ Для кріплення захисної мітки до виробу, що маркується, на мітку чи виріб наносять клей При цьому вибір типу клею визначається призначенням захисної мітки і відповідає технології нанесення захисної мітки Варіант заявленої захисної мітки, що маркує справжній виріб, представляє собою шар полімерного матеріалу з видимим голографічним зображенням, яке прикріплюється до виробу, що маркується і, принаймні, ще один додатковий шар полімерного матеріалу з латентним (скритим) зображенням, що залишається невидимим, якщо спостерігати його в неполяризованому СВІТЛІ, І стає видимим в умовах поляризованого світла, при цьому шари з'єднані між собою клейовим способом, а розміри латентного зображення і розміри голографічного зображення можуть відрізнятися Краще використання заявлених варіантів захисної мітки передбачає можливість персоніфікації захисної мітки шляхом запису перемінної інформації в латентному зображенні, наприклад, за допомогою лазера При необхідності оперативного контролю ДІЙСНОСТІ захисна мітка може бути додатково оснащена поляризатором в якості пристрою візуалізацм ВІДПОВІДНО ДО винаходу, що заявляється, варіанти захисних міток можуть представляти собою частину етикетки з паперу, текстильного чи полімерного матеріалу, або частину документу чи частину цінного паперу, або частину грошових банкнот чи частину банківської розрахункової картки, або частину магнітної картки, чи частину акцизної, ідентифікаційної чи контрольної марки, або частину різного призначення квитків, чи частину упаковки Також захисна мітка може використовуватися як ідентифікаційний знак на аудю і відеокасетах, CD-DVD-дисках і як пломбу в касових апаратах Поставлена задача вирішується також за допомогою способу виготовлення заявлених варіантів захисних міток, який включає наступні стадії - на світловідбиваючій полімерній ПЛІВЦІ формують видиме голографічне зображення або використовують шар з готовим голографічним зображенням, - потім в середині цього шару чи в окремому шарі полімерної плівки формують латентне зображення, - при формуванні топографического і латентного зображення в різних шарах плівки шари між собою скріплюють клеєвим способом за допомогою гарячого чи холодного ламінування, 61822 лімерного матеріалу 1, на якому сформировано голографічне зображення 2 Латентне зображення З сформоване в уже наявному шарі з голографічним зображенням Для кріплення до виробу, що маркується, 4 захисна мітка може бути додатково забезпечена шаром клею або шаром самоклеючоіся плівки 5 Захисна мітка (варіант) (фіг 2) складається із шару полімерного матеріалу 1, на якому сформоване голографічне зображення 2 Латентне зображення 3 сформоване на ще одному шарі полімерного матеріалу 6 Шари 1 і 6 з'єднані між собою клейовим способом Розміри латентного зображення і розміри голографічного зображення можуть відрізнятися Нижче одержання запропонованих захисних міток більш докладно описуються прикладами, які не обмежують обсягу винаходу Приклад 1 Формування латентного зображення за допомогою випромінювання ІЧ-лазера Прозору у видимій області спектра плівку з полиетилену низького тиску товщиною 60-80мкм, експонують випромінюванням твердотільного ітрій-алюмінієвого лазера на довжині хвилі 1 Обмкм Зазначений лазер функціонував у режимі модульованої добротності з тривалістю імпульсу 10 нсек, енергія в імпульсі 230 мдж у частотному режимі 10 гц Для формування зображення використовують штрихову мітку, контактно сполучену з плівкою Експонування проводять розширеним пучком d=20 мм протягом 10 сек на частоті 10 гц Після експонування плівку поміщають між двома схрещеними поляроїдами і спостерігають зображення мітки Дозволялися елементи з розміром 100 мкм Приклад 2 Формування латентного зображення за допомогою випромінювання ІЧ-лазера Прозору поліетиленову плівку за прикладом 1 експонують за допомогою сканування лазерного пучка d=20 мкм Використовують лазер з характеристиками за прикладом 1 Керування променем здійснюють акусто-оптичним дефлектором у ВІДПОВІДНОСТІ з компютерно-генеруючим зображенням Після експонування віалізують зображення за прикладом 1 Мікроструктура зображення, що спостерігається, практично відповідає розмірам скануючого променя Приклад З Виготовлення одношарової захисної мітки Латентне зображення формують у поліетиленовій ПЛІВЦІ товщиною приблизно 60-80 мкм способом описаним у прикладі 1 чи 2 Після цього з будь-якої сторони зазначеної плівки методом гарячого тиснення наносять голографічне зображення температура штампу - 80-90°С, тиск - 2-4 кг/см2 По голографічному зображенню наносять відбиваючий шар шляхом фарбування фарбою "Duph-color" "срібло", товщина шару фарби 10-20 мкм Після висихання фарби з однієї сторони плівки наносять клеєвий шар у залежності від призначення мітки У якості клею використовують акриловий клей №927 фірми ЗМ на клеєпереносній На фіг 1 показана одношарова захисна мітка, стрічці При необхідності за допомогою вирубной на фіг 2 - двошарова захисна мітка машини формують мітки потрібної форми Захисна мітка (фіг 1) складається із шару по - мітку чи формують безпосередньо на виробі, який захищається, або на самоклеючійся основі, або (для гарячого чи холодного способу кріплення мітки до виробу, який маркується) на світловідбиваючу сторону плівки наносять ВІДПОВІДНИЙ клей, - при необхідності за допомогою вирубной машини виготовляють знаки потрібної форми ПОСЛІДОВНІСТЬ операцій при виготовленні захисної мітки може бути змінена у випадку використання полімерного шару з уже сформованим латентним зображенням При цьому на зазначений шар наносять рельефозображуючий лак, а потім металізують з боку лаку Видиме голографічне зображення одержують методом тиснення по металізованому лаку з наступним нанесенням клею для холодного чи гарячого способу кріплення захисної мітки до виробу При формуванні захисної мітки на самоклеючій основі на останню методом гарячого тиснення наносять шар з готовим голографічним зображенням, поверх якого методом холодного або гарячого ламінування наносять ламінат з латентним зображенням або використовують готову самоклеючу голограму з наступною аналогічною процедурою нанесення ламінату з латентним зображенням За допомогою вирубной машини формують знаки потрібної форми, які можуть бути використані для нанесення Для маркування документу захисну мітку можна сформувати шляхом нанесення на документ голограми методом гарячого тиснення, поверх якої методом гарячого чи холодного ламінування наносять ламінат з латентним зображенням Ще одним втіленням заявленого способу є наступний На документ, який захищається, методом холодного чи гарячого ламінування наносять полімерний шар з латентним зображенням, причому в МІСЦІ нанесення полімерного шару сформований світловідбиваючий шар Видиме голографічне зображення методом гарячего тиснення переноситься на документ, при цьому шар, що містить видиме голографічне зображення, частково перекриває шар з латентним зображенням Розміри шарів можуть відрізнятися Ще одним об'єктом винаходу є спосіб запису латентного зображення в шарі полімерного матеріалу за допомогою інфрачервоного лазеру з достатньою для цього густиною енергії і часом експонування Безпосередній запис латентного зображення може здійснюватися або лазерним пучком, що попередньо розширюється і направляется на поліетиленову плівку, покриту штриховою міткою (хромованим фотошаблоном), що відповідає зображенню, яке записується, при цьому формування латентного зображення проводится одночасно по всіх елементах, або за допомогою лазерного ІЧ-випромшення, що стискається лінзовим об'єктивом у крапку розміром кілька десятків мікрометрів і проектується на спеціально оброблену плівку а потім за допомогою керованого дефлектора проводится формування латентного зображення послідовно по всіх елементах зображення 61822 Приклад 4 Латентне і голографічне зображення формують за прикладом 3 Потім з боку голографічного зображення на плівку у вакуумі за стандартною методикою наносять шар сульфіду цинку товщиною 0,02-0,03 мкм Голограма при цьому стає напівпрозорою Клеєвий шар наносять за прикладом З при необхідності за допомогою вирубної машини формують мітки потрібної форми Для виразного спостереження латентного зображення на маркований виріб в МІСЦІ кріплення захисної мітки за прикладом 3 формують відбиваючий шар Приклад 5 Поліетиленову плівку товщиною 40-80мкм з однієї сторони покривають шаром клею № 927 фірми ЗМ за допомогою клеєпереносної стрічки, причому захисне покриття на клейовому шарі стрічки не видаляють Отриману в такий спосіб само Комп'ютерна верстка М Клюкш 8 клеючу плівку використовують для формування латентного зображення за прикладом 1-2 В результаті одержують самоклеюче покриття з латентним зображенням, яким ламінується голографічне зображення, нанесене на самоклеючу основу або безпосередньо нанесене на виріб, який маркують Ламінування роблять на стандартному ламінаторі Заявлені захисні мітки мають підвищений ступінь захисту маркованих виробів від підробки і в той же час ідентифікація їхньої справжності не вимагає спеціального обладнання і може бути легко перевірена безпосередньо у випадку виникнення сумніву щодо ІСТИННОСТІ маркованого товару чи документу Завдяки використанню високих технологій, виготовлення запропонованих захисних міток не має широкого поширення, що запобігає можливості їхньої підробки Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
