Пристрій для транспортування кабелю
Формула / Реферат
1. Пристрій для транспортування кабелю, що містить котушку для намотки кабелю, виконану у формі циліндра з двома торцевими дисками, який відрізняється тим, що містить корпус, який включає бічні стінки з круглими отворами, розміщеними хаотично, і планки, що розміщені між бічними стінками і з'єднані з ними за допомогою кріпильних елементів, вісь котушки у формі циліндра закріплено в поздовжніх прорізях бічних стінок корпусу, посередині котушки виконано два прорізи для закріплення кабелю, а торцеві диски розділено на сектори, в яких виконано круглі отвори однакового розміру, причому довжина осі котушки і довжина планок становить 0,05-0,6 м.
2. Пристрій за п. 1, який відрізняється тим, що його виконано з полімерного матеріалу.
3. Пристрій за п. 1, який відрізняється тим, що кількість секторів торцевого диска становить вісім.
4. Пристрій за п. 1, який відрізняється тим, що як кріпильні елементи використовують шурупи, болти.
Текст

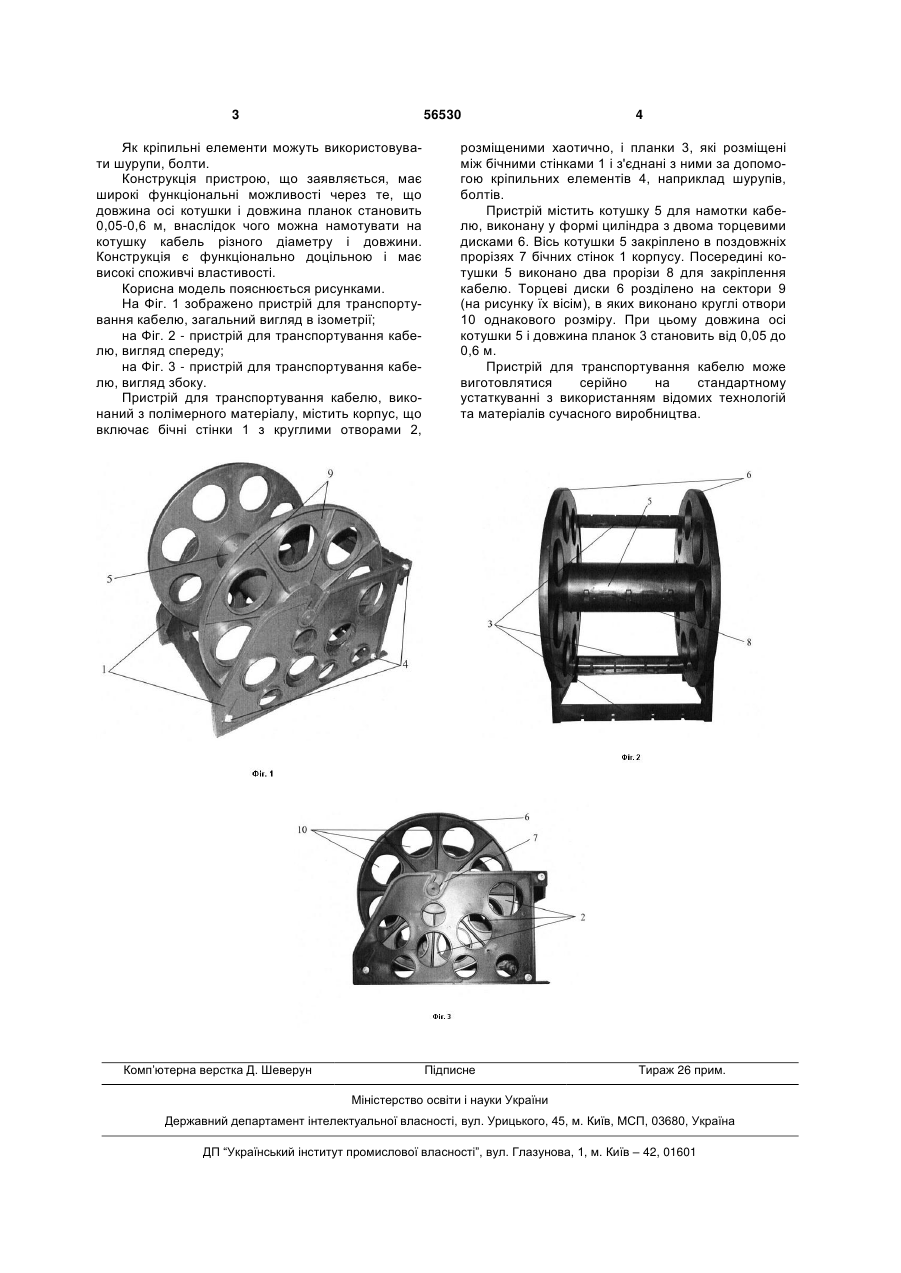

1. Пристрій для транспортування кабелю, що містить котушку для намотки кабелю, виконану у формі циліндра з двома торцевими дисками, який відрізняється тим, що містить корпус, який включає бічні стінки з круглими отворами, розміщеними хаотично, і планки, що розміщені між бічними стінками і з'єднані з ними за допомогою кріпильних 3 56530 Як кріпильні елементи можуть використовувати шурупи, болти. Конструкція пристрою, що заявляється, має широкі функціональні можливості через те, що довжина осі котушки і довжина планок становить 0,05-0,6 м, внаслідок чого можна намотувати на котушку кабель різного діаметру і довжини. Конструкція є функціонально доцільною і має високі споживчі властивості. Корисна модель пояснюється рисунками. На Фіг. 1 зображено пристрій для транспортування кабелю, загальний вигляд в ізометрії; на Фіг. 2 - пристрій для транспортування кабелю, вигляд спереду; на Фіг. 3 - пристрій для транспортування кабелю, вигляд збоку. Пристрій для транспортування кабелю, виконаний з полімерного матеріалу, містить корпус, що включає бічні стінки 1 з круглими отворами 2, Комп’ютерна верстка Д. Шеверун 4 розміщеними хаотично, і планки 3, які розміщені між бічними стінками 1 і з'єднані з ними за допомогою кріпильних елементів 4, наприклад шурупів, болтів. Пристрій містить котушку 5 для намотки кабелю, виконану у формі циліндра з двома торцевими дисками 6. Вісь котушки 5 закріплено в поздовжніх прорізях 7 бічних стінок 1 корпусу. Посередині котушки 5 виконано два прорізи 8 для закріплення кабелю. Торцеві диски 6 розділено на сектори 9 (на рисунку їх вісім), в яких виконано круглі отвори 10 однакового розміру. При цьому довжина осі котушки 5 і довжина планок 3 становить від 0,05 до 0,6 м. Пристрій для транспортування кабелю може виготовлятися серійно на стандартному устаткуванні з використанням відомих технологій та матеріалів сучасного виробництва. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCable handling device
Автори англійськоюMotuzka Oleksandr Anatoliovych
Назва патенту російськоюУстройство для транспортировки кабеля
Автори російськоюМотузка Александр Анатольевич
МПК / Мітки
МПК: H02G 11/00
Мітки: кабелю, пристрій, транспортування
Код посилання
