Полуменева двокамерна піч для нагрівання заготовок

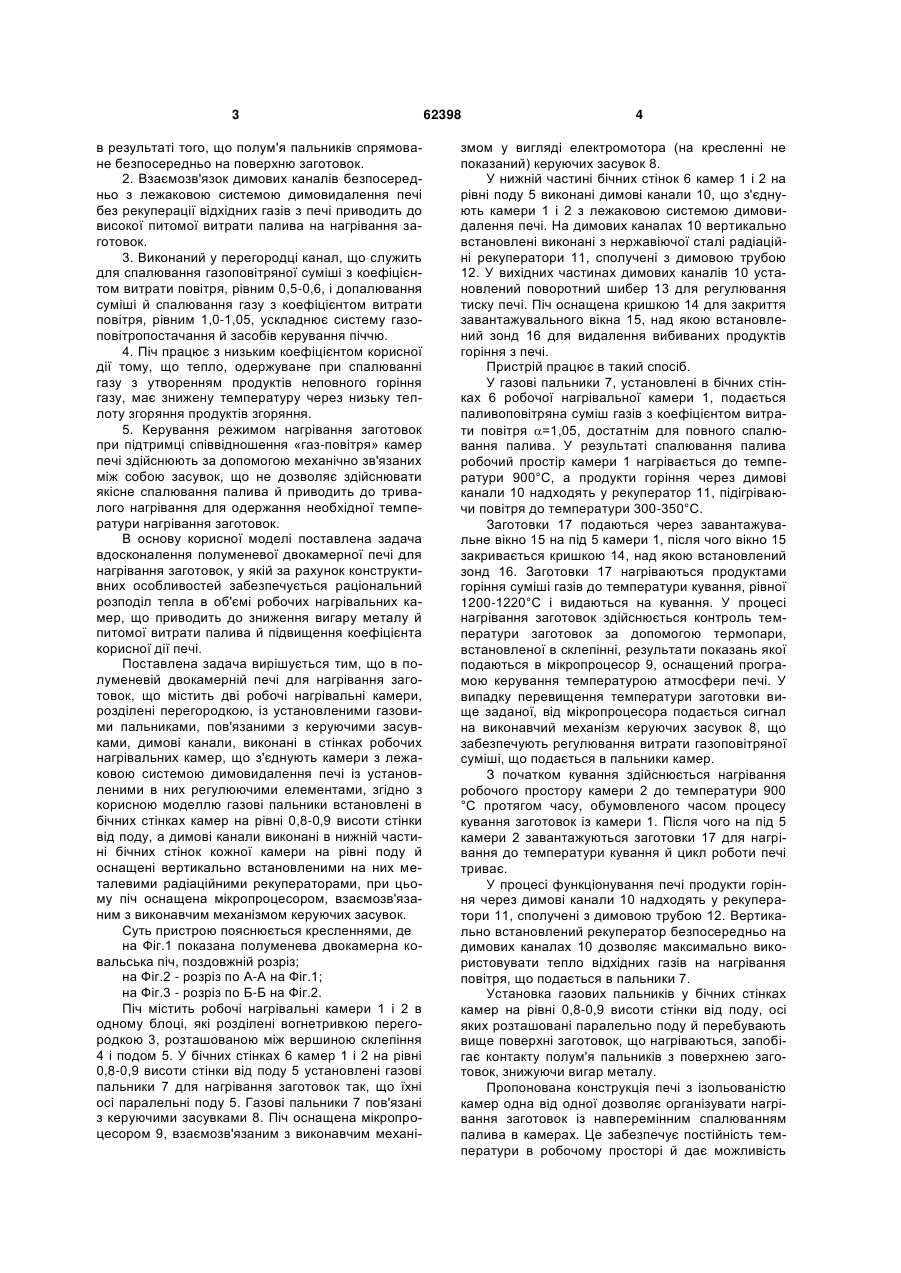

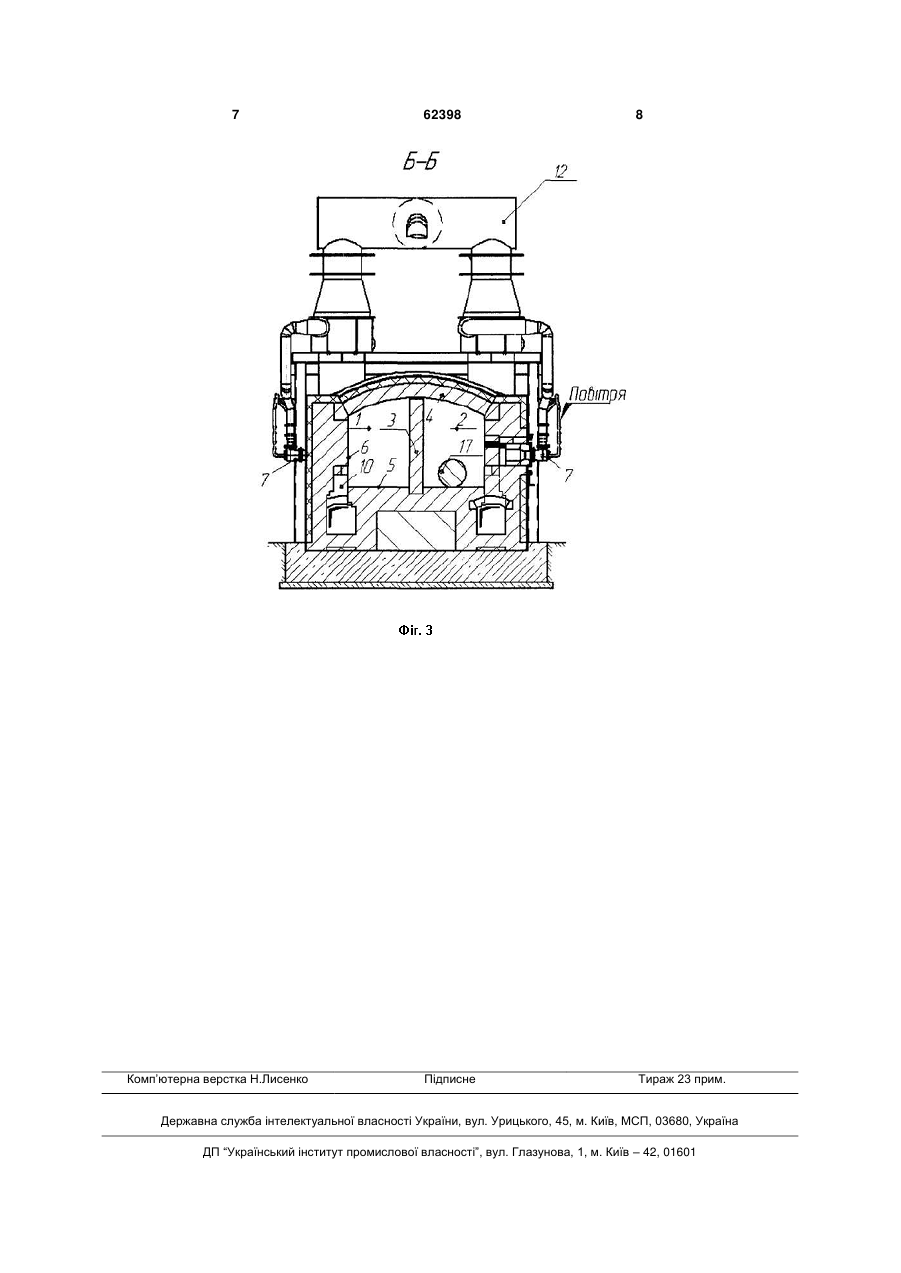

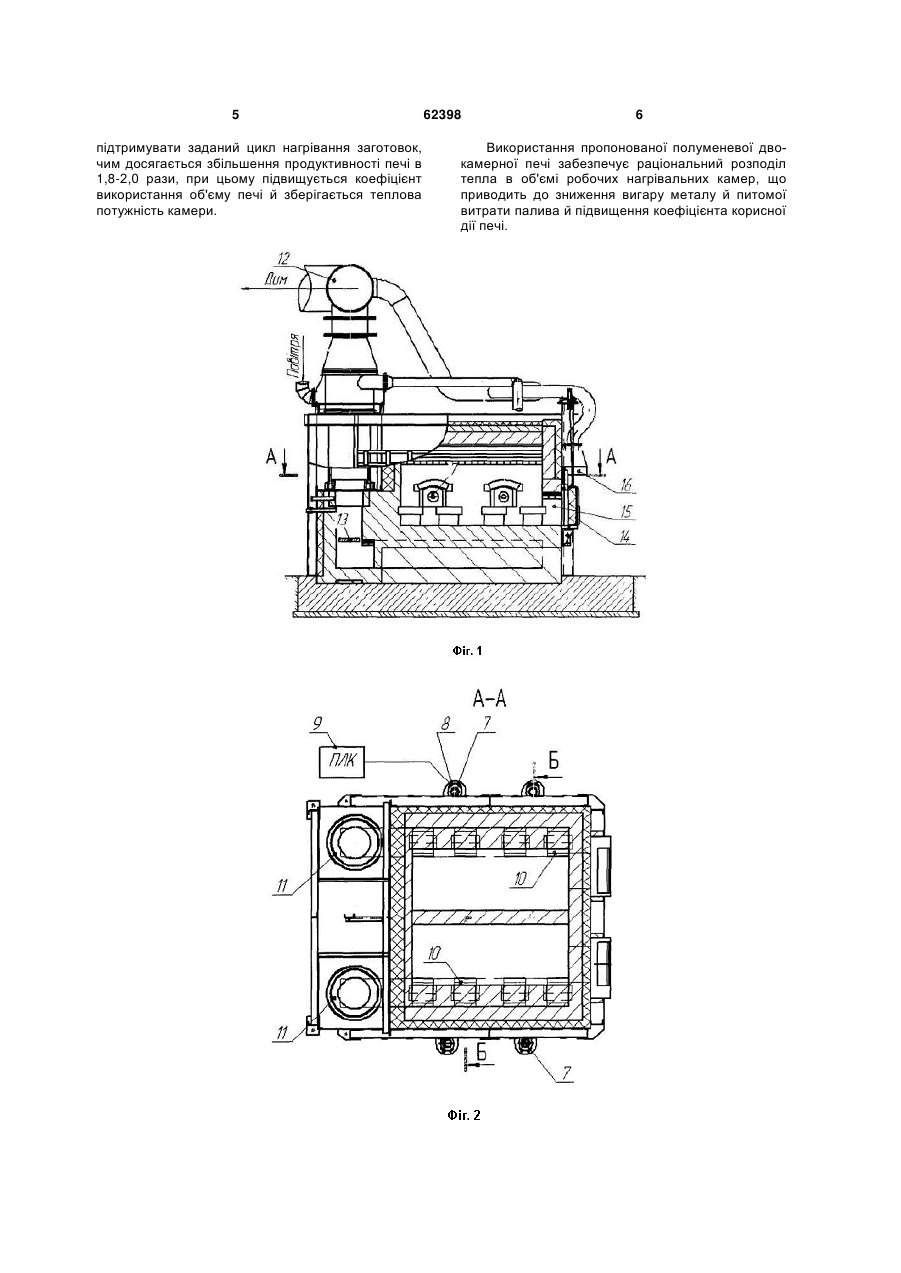

Полуменева двокамерна піч для нагрівання заготовок, що містить дві робочі нагрівальні камери, розділені перегородкою, із установленими газовими пальниками, пов'язаними з керуючими засувками, димові канали, виконані в стінках робочих нагрівальних камер, що з'єднують камери з лежаковою системою димовидалення печі із установленими в них регулюючими елементами, яка відрізняється тим, що газові пальники встановлені в бічних стінках камер на рівні 0,8-0,9 висоти стінки від поду, а димові канали виконані в нижній частині бічних стінок кожної камери на рівні поду й оснащені вертикально встановленими на них металевими радіаційними рекуператорами, при цьому піч оснащена мікропроцесором, взаємозв'язаним з виконавчим механізмом керуючих засувок. (19) (21) u201101688 (22) 14.02.2011 (24) 25.08.2011 (46) 25.08.2011, Бюл.№ 16, 2011 р. (72) КРИКУНОВ БОРИС ПЕТРОВИЧ, УСТИНОВ ВОЛОДИМИР ВІТАЛІЙОВИЧ, ДОРОФЄЄВ ОЛЕКСАНДР ВІКТОРОВИЧ, РИБАЛКО МИКОЛА ІВАНОВИЧ, ЛЕВИЦЬКИЙ ОЛЕКСАНДР ВІКТОРОВИЧ, ДМИТРІЄВ ЄВГЕН ВОЛОДИМИРОВИЧ, КОЛЄСНИКОВ ДМИТРО ВАСИЛЬОВИЧ, ШИРЕЙКІНА ЛАРИСА ЄВГЕНІВНА, ЯКОВЕНКО АНАТОЛІЙ ТИМОФІЙОВИЧ, ЛИТВИНЕНКО ГАЛИНА ОЛЕКСІЇВНА (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ДОНЕЦЬКСТАЛЬ" - МЕТАЛУРГІЙНИЙ ЗАВОД" 3 в результаті того, що полум'я пальників спрямоване безпосередньо на поверхню заготовок. 2. Взаємозв'язок димових каналів безпосередньо з лежаковою системою димовидалення печі без рекуперації відхідних газів з печі приводить до високої питомої витрати палива на нагрівання заготовок. 3. Виконаний у перегородці канал, що служить для спалювання газоповітряної суміші з коефіцієнтом витрати повітря, рівним 0,5-0,6, і допалювання суміші й спалювання газу з коефіцієнтом витрати повітря, рівним 1,0-1,05, ускладнює систему газоповітропостачання й засобів керування піччю. 4. Піч працює з низьким коефіцієнтом корисної дії тому, що тепло, одержуване при спалюванні газу з утворенням продуктів неповного горіння газу, має знижену температуру через низьку теплоту згоряння продуктів згоряння. 5. Керування режимом нагрівання заготовок при підтримці співвідношення «газ-повітря» камер печі здійснюють за допомогою механічно зв'язаних між собою засувок, що не дозволяє здійснювати якісне спалювання палива й приводить до тривалого нагрівання для одержання необхідної температури нагрівання заготовок. В основу корисної моделі поставлена задача вдосконалення полуменевої двокамерної печі для нагрівання заготовок, у якій за рахунок конструктивних особливостей забезпечується раціональний розподіл тепла в об'ємі робочих нагрівальних камер, що приводить до зниження вигару металу й питомої витрати палива й підвищення коефіцієнта корисної дії печі. Поставлена задача вирішується тим, що в полуменевій двокамерній печі для нагрівання заготовок, що містить дві робочі нагрівальні камери, розділені перегородкою, із установленими газовими пальниками, пов'язаними з керуючими засувками, димові канали, виконані в стінках робочих нагрівальних камер, що з'єднують камери з лежаковою системою димовидалення печі із установленими в них регулюючими елементами, згідно з корисною моделлю газові пальники встановлені в бічних стінках камер на рівні 0,8-0,9 висоти стінки від поду, а димові канали виконані в нижній частині бічних стінок кожної камери на рівні поду й оснащені вертикально встановленими на них металевими радіаційними рекуператорами, при цьому піч оснащена мікропроцесором, взаємозв'язаним з виконавчим механізмом керуючих засувок. Суть пристрою пояснюється кресленнями, де на Фіг.1 показана полуменева двокамерна ковальська піч, поздовжній розріз; на Фіг.2 - розріз по А-А на Фіг.1; на Фіг.3 - розріз по Б-Б на Фіг.2. Піч містить робочі нагрівальні камери 1 і 2 в одному блоці, які розділені вогнетривкою перегородкою 3, розташованою між вершиною склепіння 4 і подом 5. У бічних стінках 6 камер 1 і 2 на рівні 0,8-0,9 висоти стінки від поду 5 установлені газові пальники 7 для нагрівання заготовок так, що їхні осі паралельні поду 5. Газові пальники 7 пов'язані з керуючими засувками 8. Піч оснащена мікропроцесором 9, взаємозв'язаним з виконавчим механі 62398 4 змом у вигляді електромотора (на кресленні не показаний) керуючих засувок 8. У нижній частині бічних стінок 6 камер 1 і 2 на рівні поду 5 виконані димові канали 10, що з'єднують камери 1 і 2 з лежаковою системою димовидалення печі. На димових каналах 10 вертикально встановлені виконані з нержавіючої сталі радіаційні рекуператори 11, сполучені з димовою трубою 12. У вихідних частинах димових каналів 10 установлений поворотний шибер 13 для регулювання тиску печі. Піч оснащена кришкою 14 для закриття завантажувального вікна 15, над якою встановлений зонд 16 для видалення вибиваних продуктів горіння з печі. Пристрій працює в такий спосіб. У газові пальники 7, установлені в бічних стінках 6 робочої нагрівальної камери 1, подається паливоповітряна суміш газів з коефіцієнтом витрати повітря =1,05, достатнім для повного спалювання палива. У результаті спалювання палива робочий простір камери 1 нагрівається до температури 900°С, а продукти горіння через димові канали 10 надходять у рекуператор 11, підігріваючи повітря до температури 300-350°С. Заготовки 17 подаються через завантажувальне вікно 15 на під 5 камери 1, після чого вікно 15 закривається кришкою 14, над якою встановлений зонд 16. Заготовки 17 нагріваються продуктами горіння суміші газів до температури кування, рівної 1200-1220°С і видаються на кування. У процесі нагрівання заготовок здійснюється контроль температури заготовок за допомогою термопари, встановленої в склепінні, результати показань якої подаються в мікропроцесор 9, оснащений програмою керування температурою атмосфери печі. У випадку перевищення температури заготовки вище заданої, від мікропроцесора подається сигнал на виконавчий механізм керуючих засувок 8, що забезпечують регулювання витрати газоповітряної суміші, що подається в пальники камер. З початком кування здійснюється нагрівання робочого простору камери 2 до температури 900 °С протягом часу, обумовленого часом процесу кування заготовок із камери 1. Після чого на під 5 камери 2 завантажуються заготовки 17 для нагрівання до температури кування й цикл роботи печі триває. У процесі функціонування печі продукти горіння через димові канали 10 надходять у рекуператори 11, сполучені з димовою трубою 12. Вертикально встановлений рекуператор безпосередньо на димових каналах 10 дозволяє максимально використовувати тепло відхідних газів на нагрівання повітря, що подається в пальники 7. Установка газових пальників у бічних стінках камер на рівні 0,8-0,9 висоти стінки від поду, осі яких розташовані паралельно поду й перебувають вище поверхні заготовок, що нагріваються, запобігає контакту полум'я пальників з поверхнею заготовок, знижуючи вигар металу. Пропонована конструкція печі з ізольованістю камер одна від одної дозволяє організувати нагрівання заготовок із навперемінним спалюванням палива в камерах. Це забезпечує постійність температури в робочому просторі й дає можливість 5 підтримувати заданий цикл нагрівання заготовок, чим досягається збільшення продуктивності печі в 1,8-2,0 рази, при цьому підвищується коефіцієнт використання об'єму печі й зберігається теплова потужність камери. 62398 6 Використання пропонованої полуменевої двокамерної печі забезпечує раціональний розподіл тепла в об'ємі робочих нагрівальних камер, що приводить до зниження вигару металу й питомої витрати палива й підвищення коефіцієнта корисної дії печі. 7 Комп’ютерна верстка Н.Лисенко 62398 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
