Установка для нагрівання заготовок

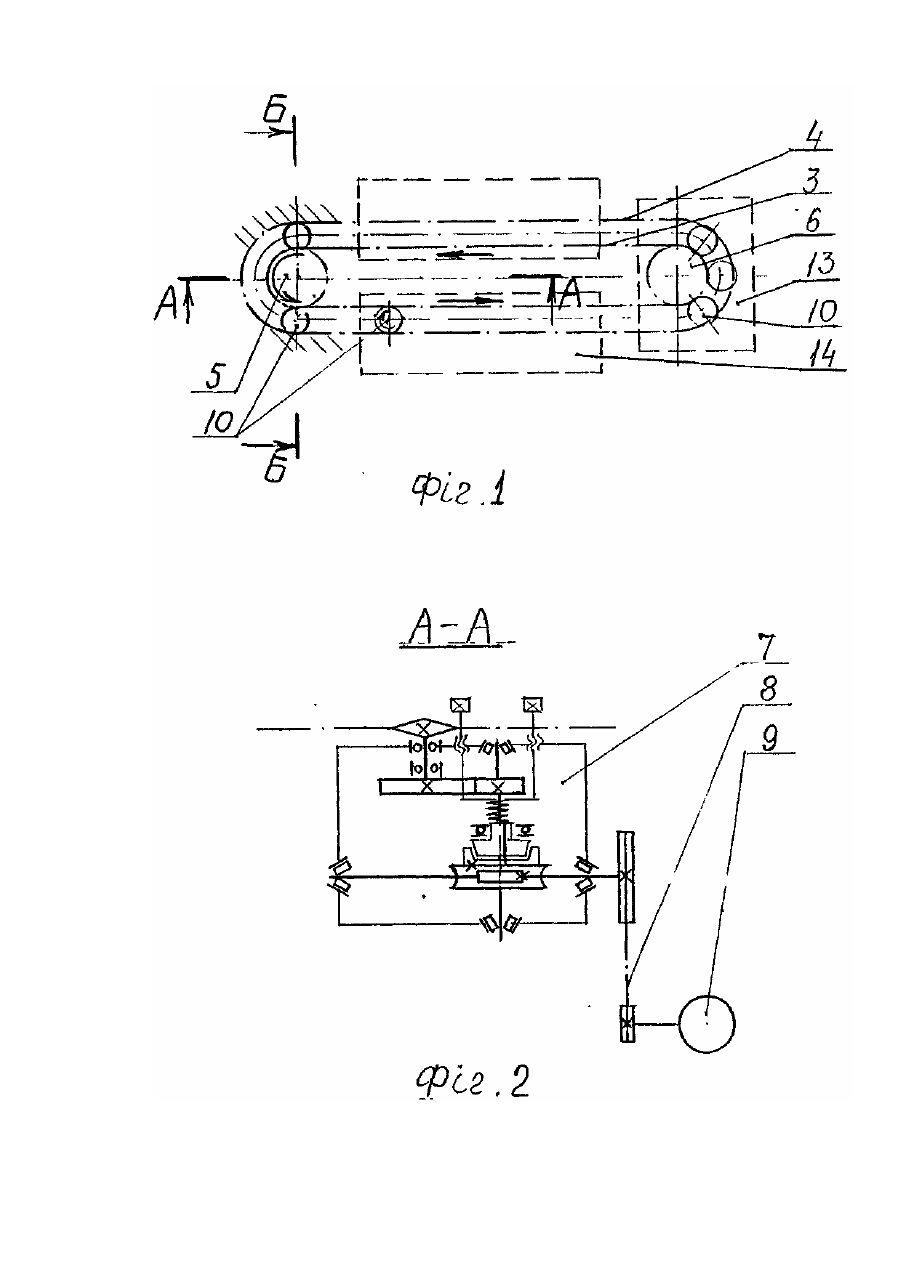

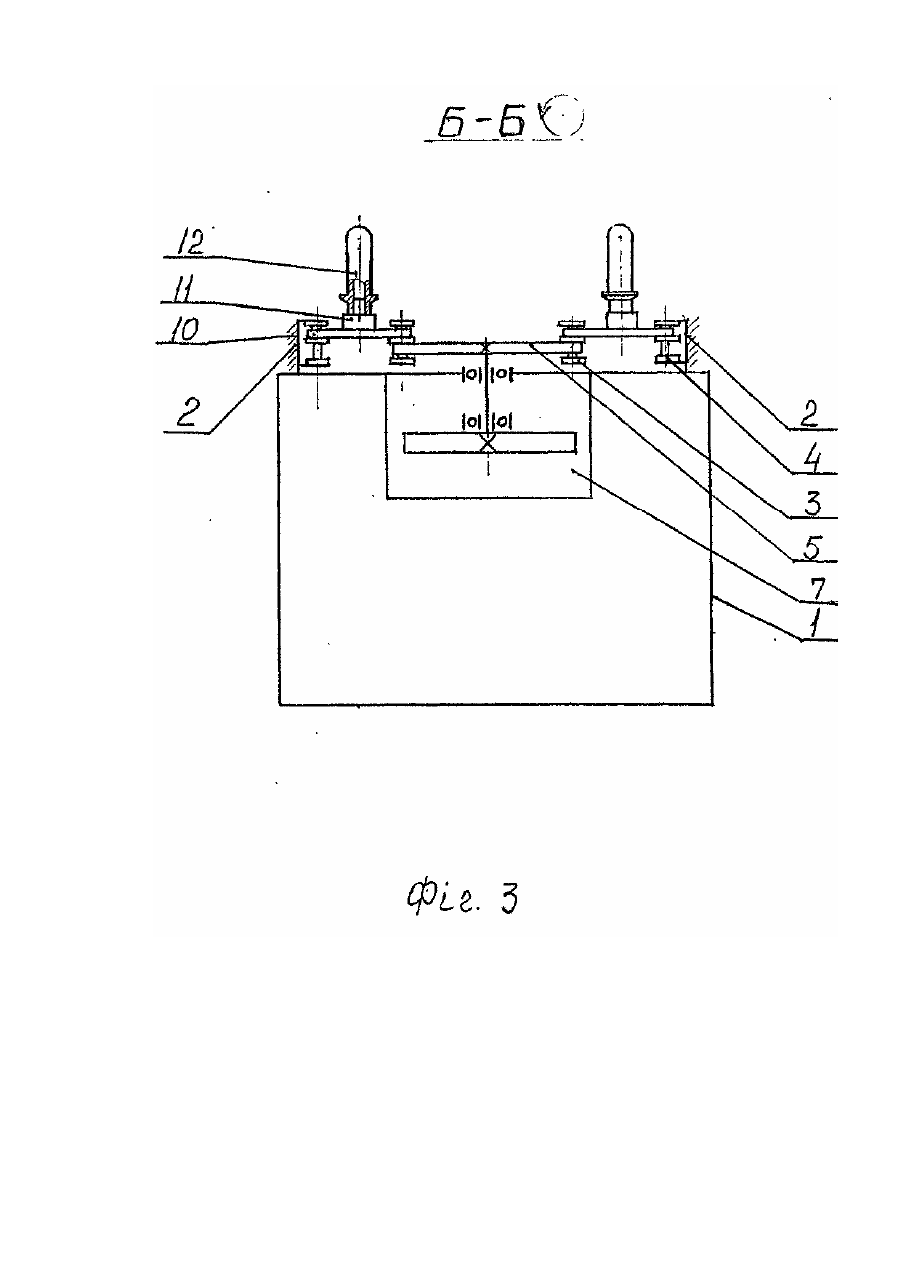

Винахід відноситься до установок для нагрівання заготовок пляшок у вигляді ПЕТ-преформ, які містять пристрій для переміщення заготовок через нагрівальну станцію. За теперішнім часом широко поширюється у вжитку пластикова тара для різних рідин: фруктових напоїв, мінеральних вод, пива, олії та Інших, котра виготовляється із ПЕТ-преформ методом роздуву [Тара и упаковка. - М., 1997. - № 2. С. 8-10]. Перед роздувом ΠЕТ-преформу заздалегідь нагрівають. Із відомих як прототип вибрана установка для нагрівання заготовок, які мають форму тіл обертання, наприклад ПЕТ-преформ, яка містить нагрівальну станціюта пристрій для переміщення заготовок, який включає корпус у вигляді опорної рами, в якому розташований транспортний засіб у вигляді безконечного транспортера, на горизонтальному відрізку якого розташована нагрівальна станція, та носії заготовок, які установлені на транспортному засобі [Патент СРСР ГФ 1655296, кл. В 29 С 49/38, опублік. 1991}. У відомій установці безконечний транспортер виконаний у вигляді рухомих у протилежних напрямках двох зубчастих пасів, які змонтовані паралельно один одному, а носії заготовок виконані у вигляді двох кілець для підтримування заготовок, одне з яких встановлене на одному зубчастому пасі, а друге - на другому зубчастому пасі. Установка обладнана засобом обертання кілець для підтримування заготовок. Однак у відомій установці транспортування заготовок здійснюється тільки в одному напрямку. Для забезпечення роботи цієї установки спільно з напівавтоматом для видуву пляшок ПЕТ, потрібна наявність двох операторів, тому що позиції завантаження та вивантаження заготовок розміщені на протилежних боках установки. В основу винаходу покладено задачу -а установці для нагрівання заготовок шляхом сумісності зон завантаження і вивантаження заготовок забезпечити можливість обслуговування установки для нагрівання заготовок та напівавтомата для видуву ПЕТ-пляшок одним оператором. Поставлена задача вирішується тим, що в установці для нагрівання заготовок, які мають форму тіл обертання, наприклад ПЕТ-преформ, яка містить нагрівальну станцію та пристрій для переміщення заготовок, який включає корпус у вигляді опорної рами, & якому розташований транспортний засіб у вигляді безконечного транспортера, на горизонтальному відрізку якого розташована нагрівальна станція, та носії заготовок, які установлені на транспортному засобі, згідно з винаходом, опорна рама обладнана направляючими, безконечний транспортер, виконаний у вигляді дворядного рухомого ланцюга, який зв'язаний з приводом, та нерухомого ланцюга, який закріплений у направляючих опорної рами, огибаючи рухомий ланцюг, при цьому зона завантаження заготовок сумісна з зоною їх вивантаження, а носії заготовок виконані у вигляді зірочок, які розташовані рівномірно між нерухомим та рухомим ланцюгами, взаємодіють з останніми, причому осі згаданих зірочок є робочими позиціями для заготовок. Таке виконання безконечного транспортера та носіїв заготовок дозволяє оператору одночасно обслуговувати установку для нагрівання заготовок та напівавтомат для видуву ПЕТ-пляшок. Крім того, в пристрої, який пропонується, спрощені засоби, з допомогою яких забезпечують обертання заготовок в процесі переміщення. Суть винаходу пояснюється кресленням, де: на фіг. 1 схематично зображена заявлена установка для нагрівання заготовок; на фіг. 2 - розріз А-А на фіг. 1; на фіг. З - розріз Б-Б на фіг. 1. Пристрій для переміщення заготовок в установці для їх нагрівання містить корпус у вигляді рами 1 з направляючими 2 та транспортний засіб, який розташований в корпусі. Транспортний засіб містить дворядний рухомий ланцюг 3 та нерухомий ланцюг 4, який закріплений у направляючих 2 опорної рами 1, огибаючи рухомий ланцюг 3. Ланцюг 3 знаходиться в зачепленні з ведучою зірочкою 5 та натяжною зірочкою 6. Ведуча зірочка 5 закріплена на вихідному валу редуктора 7, а вхідний вал редуктора 7 з'єднаний клинопасовою передачею 8 з електродвигуном 9. Пристрій для переміщення заготовок обладнаний носіями заготовок, які виконані у вигляді зірочок 10 (див. фіг. 3). Зірочки 10 знаходяться в зачепленні з ланцюгами 3 та 4 і розташовані рівномірно. Осі 11 зірочок 10 є робочими позиціями для заготовок 12. В установці зона завантаження 13 заготовок 12 сумісна з зоною їх вивантаження. Горизонтальні відрізки безконечного транспортера розташовані в зоні нагрівальних станцій 14. У зоні нагрівання заготовок 12 змонтовані електронагрівники (на кресленні не зображені). Установка працює таким чином. Включають електродвигун 8 приводу ланцюга 3, а потім включають нагрівальні станції 14. Оператор вручну установлює у зоні завантаження 13 заготовки 12 (ПЕТ-преформи) на осі 13 зірочок 10. Коли рухомий ланцюг З переміщується, зірочки 10 обкатуються по нерухомому ланцюгу 4 та забезпечують обертання заготовок навколо їх вісей, внаслідок чого забезпечується їх рівномірний обігрів електронагрівниками при проходженні через нагрівальну станцію. Після надходження нагрітих заготовок 12 в зону вивантаження оператор переставляє нагріті заготовки 12 в прес-форми напівавтомата для видуву пляшок ПЕТ І завантажує робочі позиції, які звільнилися, новими заготовками 12. Таким чином, конструкція установки, яка пропонується, дозволяє обслуговувати її та напівавтомат для видуву пляшок ПЕТ одним оператором І забезпечує рівномірне нагрівання заготовок 12.
