Ванна

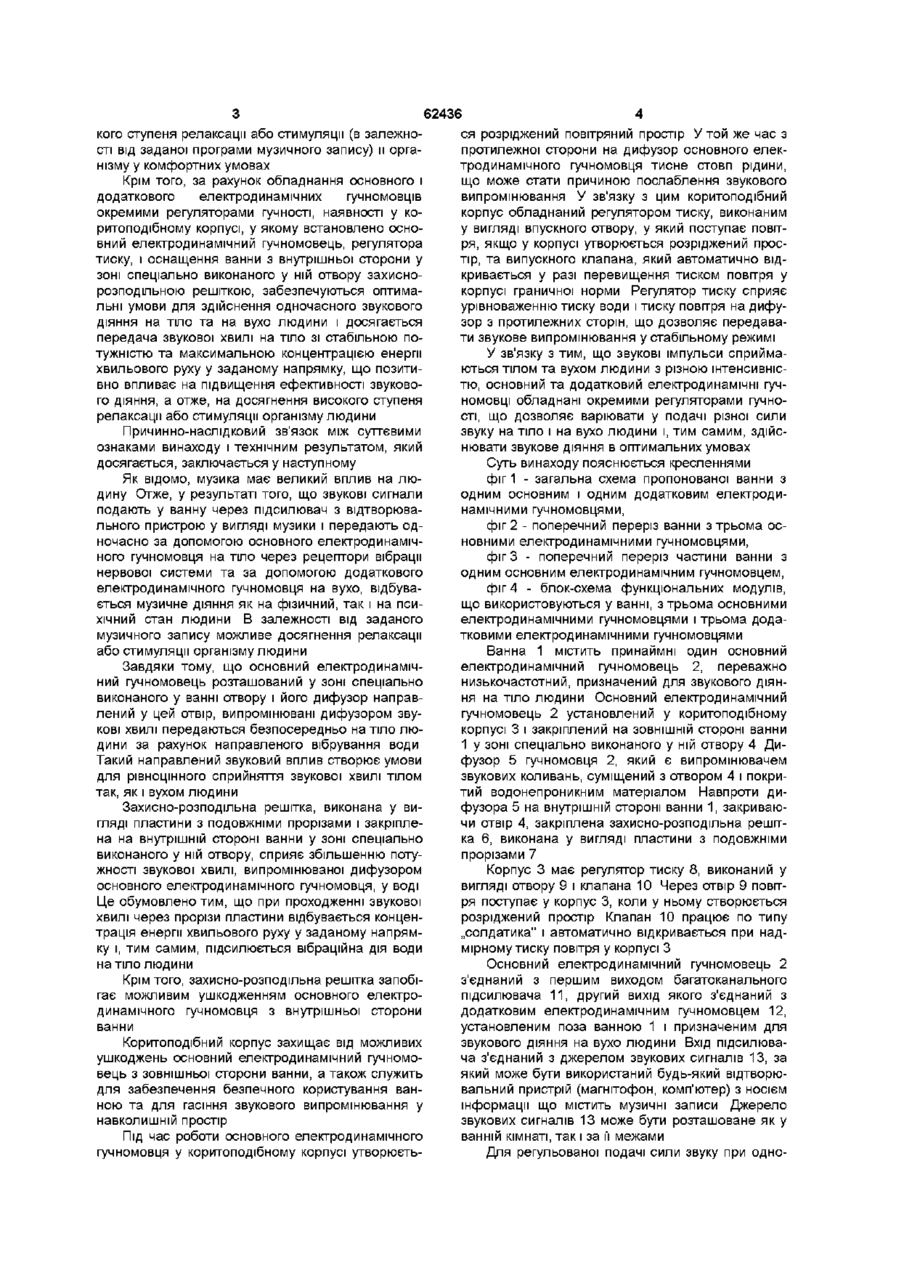

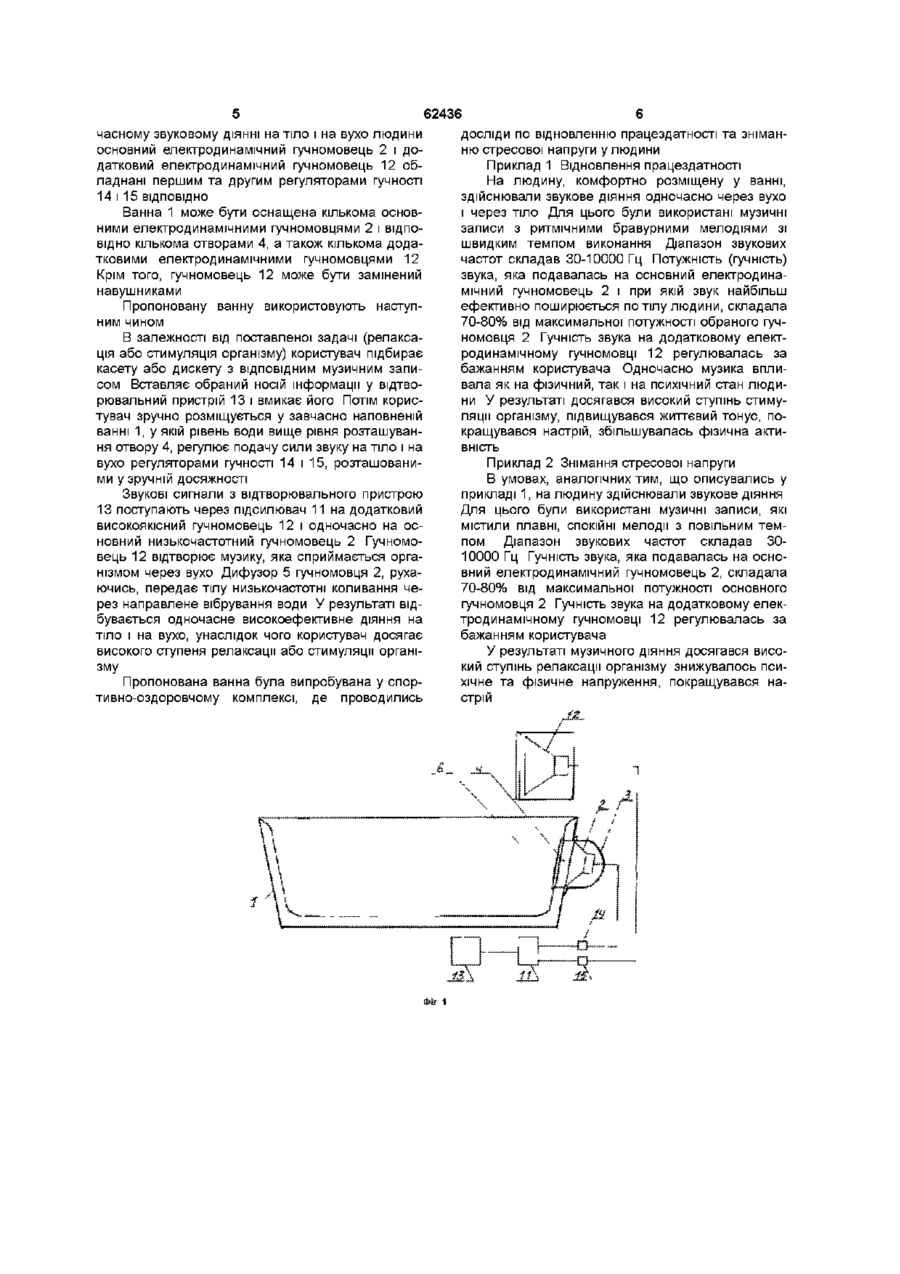

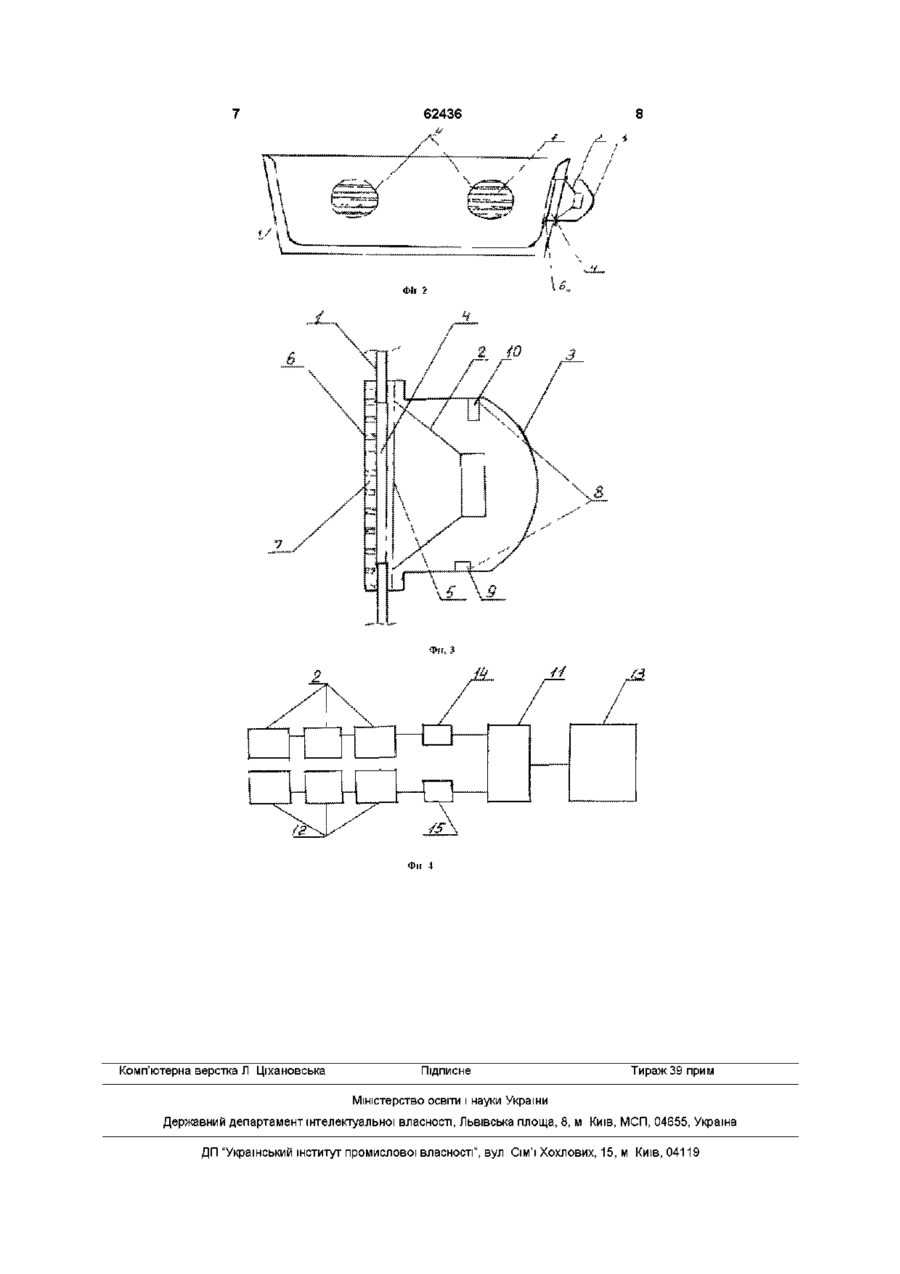

1 Ванна, що містить принаймні один основний електродинамічний гучномовець, закріплений на ЗОВНІШНІЙ стороні ванни і підключений до джерела сигналів звукового діапазону, яка відрізняється тим, що основний електродинамічний гучномовець розташований у зоні спеціально виконаного у ванні отвору, установлений у коритоподібному корпусі і з'єднаний з першим виходом багатоканального підсилювача, другий вихід якого з'єднаний з додатковим електродинамічним гучномовцем, розміщеним поза ванною, при цьому вхід підсилювача з'єднаний з джерелом звукових сигналів, за яке використовують відтворювальний пристрій з носі єм інформації у вигляді музичних записів з заданою програмою 2 Ванна по п 1, яка відрізняється тим, що основний і додатковий електродинамічні гучномовці обладнані окремими регуляторами гучності 3 Ванна по пп 1, 2, яка відрізняється тим, що коритоподібний корпус з основним електродинамічним гучномовцем містить регулятор тиску 4 Ванна по п 3, яка відрізняється тим, що регулятор тиску виконаний у вигляді впускного отвору і випускного клапана 5 Ванна по пп 1-4, яка відрізняється тим, що вона додатково містить захисно-розподільну решітку, розташовану з внутрішньої сторони ванни у зоні спеціально виконаного отвору 6 Ванна по п 5, яка відрізняється тим, що захисно-розподільна решітка виконана у вигляді пластини з подовжніми прорізами Винахід стосується побутової техніки, а саме ванни для купання, і може бути використаний для відновлення працездатності або зняття стресового навантаження у людини Відомою Є ванна, прийнята за прототип, обладнана основним електродинамічним гучномовцем, прикріпленим на ЗОВНІШНІЙ стороні ванни і з'єднаним за допомогою крізного кріплення з пластиною монтажу, розташованою на внутрішній поверхні ванни Гучномовець утворює звукові коливання, які поширюються на стінку ванни через засіб кріплення, при цьому сама ванна являє собою систему випромінювання звука гучномовця (див патент Німеччини № 19902874, МПК А 61 Н 23/02, опубл 09 11 2000 р) Недоліком відомої ванни є низька ефективність звукового діяння на організм людини Це обумовлено, по-перше, вузьким спектром діяння, тобто тільки на тіло людини, по-друге, поганою провідністю звукової хвилі на тіло людини, оскільки виникає розсіяння хвилі по усій поверхні ванни, і випромінювані від неї коливання створюють лише незначну хаотичну вібрацію води, потретє, неможливістю діяння у великому діапазоні низьких частот та неможливістю керування вібрацією у межах цього діапазону, тобто у даному випадку звукове діяння порівняне з діянням звичайного вібромасажера Все це не дозволяє досягти високого ступеня релаксації або стимуляції організму людини Крім того, при роботі електродинамічного гучномовця відбувається вібрація ванни, що створює певний дискомфорт для користувача У основу винаходу поставлена задача удосконалення ванни шляхом кріплення основного електродинамічного гучномовця на ЗОВНІШНІЙ стороні ванни у коритоподібному корпусі у зоні спеціально виконаного у ванні отвору, встановлення поза ванною додаткового електродинамічного гучномовця та їх з'єднання через багатоканальний підсилювач з відтворювальним пристроєм, з якого поступають звукові сигнали у вигляді музики заданої програми, у результаті чого здійснюється направлене музичне діяння на тіло людини у межах великого діапазону низьких частот з регульованою вібрацією води і одночасне музичне діяння на вухо людини, що дозволяє підвищити ефективність звукового діяння на людину, а отже, досягти висо (О со (О кого ступеня релаксації або стимуляції (в залежності від заданої програми музичного запису) и організму у комфортних умовах Крім того, за рахунок обладнання основного і додаткового електродинамічних гучномовців окремими регуляторами гучності, наявності у коритоподібному корпусі, у якому встановлено основний електродинамічний гучномовець, регулятора тиску, і оснащення ванни з внутрішньої сторони у зоні спеціально виконаного у ній отвору захиснорозподільною решіткою, забезпечуються оптимальні умови для здійснення одночасного звукового діяння на тіло та на вухо людини і досягається передача звукової хвилі на тіло зі стабільною потужністю та максимальною концентрацією енергії хвильового руху у заданому напрямку, що позитивно впливає на підвищення ефективності звукового діяння, а отже, на досягнення високого ступеня релаксації або стимуляції організму людини Причинно-наслідковий зв'язок між суттєвими ознаками винаходу і технічним результатом, який досягається, заключається у наступному Як відомо, музика має великий вплив на людину Отже, у результаті того, що звукові сигнали подають у ванну через підсилювач з відтворювального пристрою у вигляді музики і передають одночасно за допомогою основного електродинамічного гучномовця на тіло через рецептори вібрації нервової системи та за допомогою додаткового електродинамічного гучномовця на вухо, відбувається музичне діяння як на фізичний, так і на психічний стан людини В залежності від заданого музичного запису можливе досягнення релаксації або стимуляції організму людини Завдяки тому, що основний електродинамічний гучномовець розташований у зоні спеціально виконаного у ванні отвору і його дифузор направлений у цей отвір, випромінювані дифузором звукові хвилі передаються безпосередньо на тіло людини за рахунок направленого вібрування води Такий направлений звуковий вплив створює умови для рівноцінного сприйняття звукової хвилі тілом так, як і вухом людини Захисно-розподільна решітка, виконана у вигляді пластини з подовжніми прорізами і закріплена на внутрішній стороні ванни у зоні спеціально виконаного у ній отвору, сприяє збільшенню потужності звукової хвилі, випромінюваної дифузором основного електродинамічного гучномовця, у воді Це обумовлено тим, що при проходженні звукової хвилі через прорізи пластини відбувається концентрація енергії хвильового руху у заданому напрямку і, тим самим, підсилюється вібраційна дія води на тіло людини Крім того, захисно-розподільна решітка запобігає можливим ушкодженням основного електродинамічного гучномовця з внутрішньої сторони ванни Коритоподібний корпус захищає від можливих ушкоджень основний електродинамічний гучномовець з зовнішньої сторони ванни, а також служить для забезпечення безпечного користування ванною та для гасіння звукового випромінювання у навколишній простір Під час роботи основного електродинамічного гучномовця у коритоподібному корпусі утворюєть 62436 ся розріджений повітряний простір У той же час з протилежної сторони на дифузор основного електродинамічного гучномовця тисне стовп рідини, що може стати причиною послаблення звукового випромінювання У зв'язку з цим коритоподібний корпус обладнаний регулятором тиску, виконаним у вигляді впускного отвору, у який поступає повітря, якщо у корпусі утворюється розріджений простір, та випускного клапана, який автоматично відкривається у разі перевищення тиском повітря у корпусі граничної норми Регулятор тиску сприяє урівноваженню тиску води і тиску повітря на дифузор з протилежних сторін, що дозволяє передавати звукове випромінювання у стабільному режимі У зв'язку з тим, що звукові імпульси сприймаються тілом та вухом людини з різною інтенсивністю, основний та додатковий електродинамічні гучномовці обладнані окремими регуляторами гучності, що дозволяє варіювати у подачі різної сили звуку на тіло і на вухо людини і, тим самим, здійснювати звукове діяння в оптимальних умовах Суть винаходу пояснюється кресленнями фіг 1 - загальна схема пропонованої ванни з одним основним і одним додатковим електродинамічними гучномовцями, фіг 2 - поперечний переріз ванни з трьома основними електродинамічними гучномовцями, фіг 3 - поперечний переріз частини ванни з одним основним електродинамічним гучномовцем, фіг 4 - блок-схема функціональних модулів, що використовуються у ванні, з трьома основними електродинамічними гучномовцями і трьома додатковими електродинамічними гучномовцями Ванна 1 містить принаймні один основний електродинамічний гучномовець 2, переважно низькочастотний, призначений для звукового діяння на тіло людини Основний електродинамічний гучномовець 2 установлений у коритоподібному корпусі 3 і закріплений на ЗОВНІШНІЙ стороні ванни 1 у зоні спеціально виконаного у ній отвору 4 Дифузор 5 гучномовця 2, який є випромінювачем звукових коливань, суміщений з отвором 4 і покритий водонепроникним матеріалом Навпроти дифузора 5 на внутрішній стороні ванни 1, закриваючи отвір 4, закріплена захисно-розподільна решітка 6, виконана у вигляді пластини з подовжніми прорізами 7 Корпус 3 має регулятор тиску 8, виконаний у вигляді отвору 9 і клапана 10 Через отвір 9 повітря поступає у корпус 3, коли у ньому створюється розріджений простір Клапан 10 працює по типу „солдатика" і автоматично відкривається при надмірному тиску повітря у корпусі З Основний електродинамічний гучномовець 2 з'єднаний з першим виходом багатоканального підсилювача 11, другий вихід якого з'єднанийз додатковим електродинамічним гучномовцем 12, установленим поза ванною 1 і призначеним для звукового діяння на вухо людини Вхід підсилювача з'єднаний з джерелом звукових сигналів 13, за який може бути використаний будь-який відтворювальний пристрій (магнітофон, комп'ютер) з носієм інформації що містить музичні записи Джерело звукових сигналів 13 може бути розташоване як у ванній кімнаті, так і за її межами Для регульованої подачі сили звуку при одно 62436 часному звуковому ДІЯННІ на тіло і на вухо людини досліди по відновленню працездатності та зніманосновний електродинамічний гучномовець 2 і доню стресової напруги у людини датковий електродинамічний гучномовець 12 обПриклад 1 Відновлення працездатності ладнані першим та другим регуляторами гучності На людину, комфортно розміщену у ванні, 14 і 15 ВІДПОВІДНО здійснювали звукове діяння одночасно через вухо Ванна 1 може бути оснащена кількома основі через тіло Для цього були використані музичні ними електродинамічними гучномовцями 2 і ВІДПОзаписи з ритмічними бравурними мелодіями зі ВІДНО кількома отворами 4, а також кількома додашвидким темпом виконання Діапазон звукових тковими електродинамічними гучномовцями 12 частот складав 30-10000 Гц Потужність (гучність) Крім того, гучномовець 12 може бути замінений звука, яка подавалась на основний електродинанавушниками мічний гучномовець 2 і при якій звук найбільш ефективно поширюється потілу людини, складала Пропоновану ванну використовують наступ70-80% від максимальної потужності обраного гучним чином номовця 2 Гучність звука на додатковому електВ залежності від поставленої задачі (релаксародинамічному гучномовці 12 регулювалась за ція або стимуляція організму) користувач підбирає бажанням користувача Одночасно музика впликасету або дискету з ВІДПОВІДНИМ музичним запивала як на фізичний, так і на психічний стан людисом Вставляє обраний носій інформації у відтвони У результаті досягався високий ступінь стимурювальний пристрій 13 і вмикає його Потім корисляції організму, підвищувався життєвий тонус, потувач зручно розміщується у завчасно наповненій кращувався настрій, збільшувалась фізична активанні 1, у якій рівень води вище рівня розташуванвність ня отвору 4, регулює подачу сили звуку на тіло і на вухо регуляторами гучності 14 і 15, розташованиПриклад 2 Знімання стресової напруги ми у зручній досяжності В умовах, аналогічних тим, що описувались у прикладі 1, на людину здійснювали звукове діяння Звукові сигнали з відтворювального пристрою Для цього були використані музичні записи, які 13 поступають через підсилювач 11 на додатковий містили плавні, СПОКІЙНІ мелодії з повільним темвисокоякісний гучномовець 12 і одночасно на оспом Діапазон звукових частот складав 30новний низькочастотний гучномовець 2 Гучномо10000 Гц Гучність звука, яка подавалась на основець 12 відтворює музику, яка сприймається оргавний електродинамічний гучномовець 2, складала нізмом через вухо Дифузор 5 гучномовця 2, руха70-80% від максимальної потужності основного ючись, передає тілу низькочастотні коливання чегучномовця 2 Гучність звука на додатковому елекрез направлене вібрування води У результаті відтродинамічному гучномовці 12 регулювалась за бувається одночасне високоефективне діяння на бажанням користувача тіло і на вухо, унаслідок чого користувач досягає високого ступеня релаксації або стимуляції органіУ результаті музичного діяння досягався висозму кий ступінь релаксації організму знижувалось психічне та фізичне напруження, покращувався наПропонована ванна була випробувана у спорстрій тивно-оздоровчому комплексі, де проводились Фіг 4 Комп'ютерна верстка Л Ціхановська Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
