Герметичний електричний з’єднувач

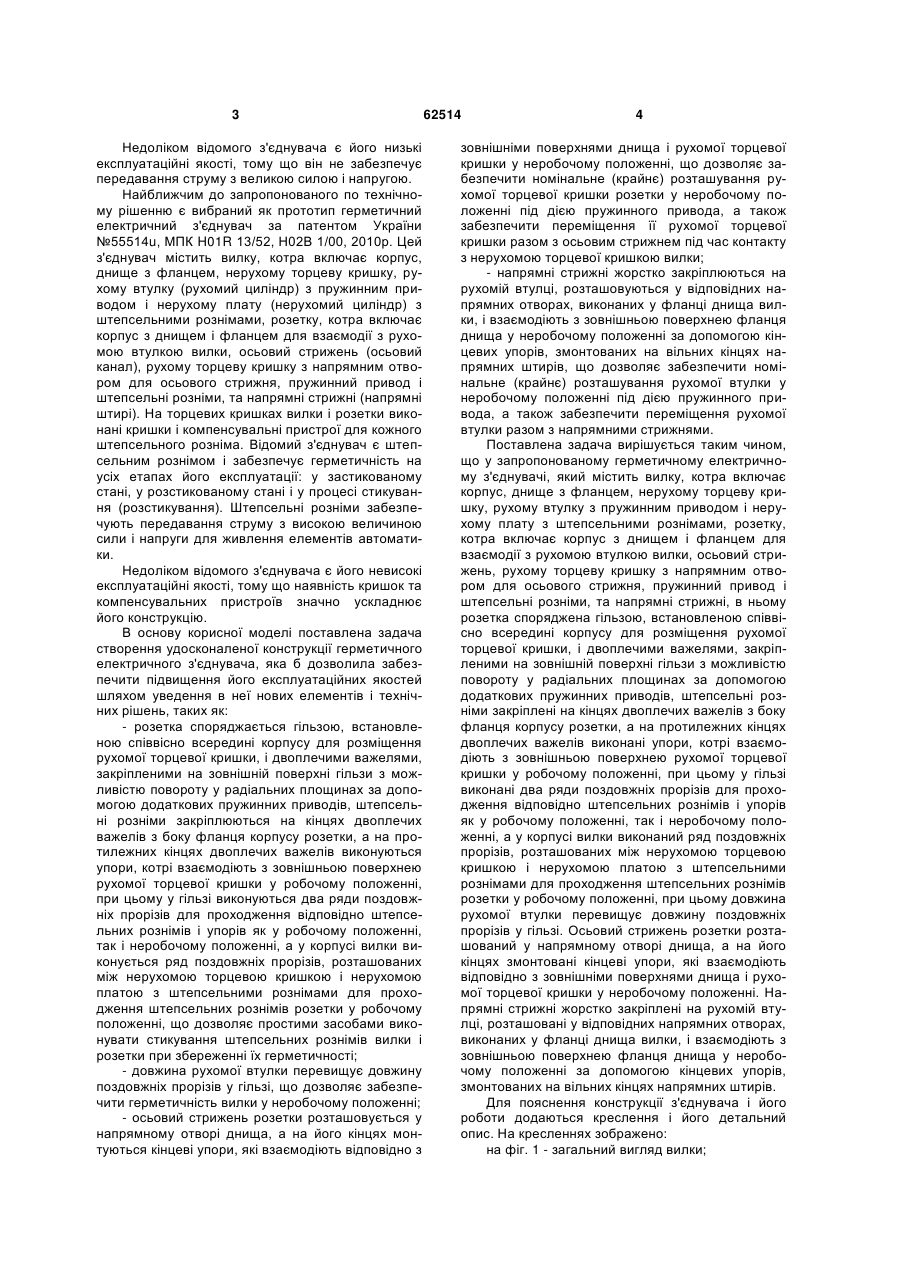

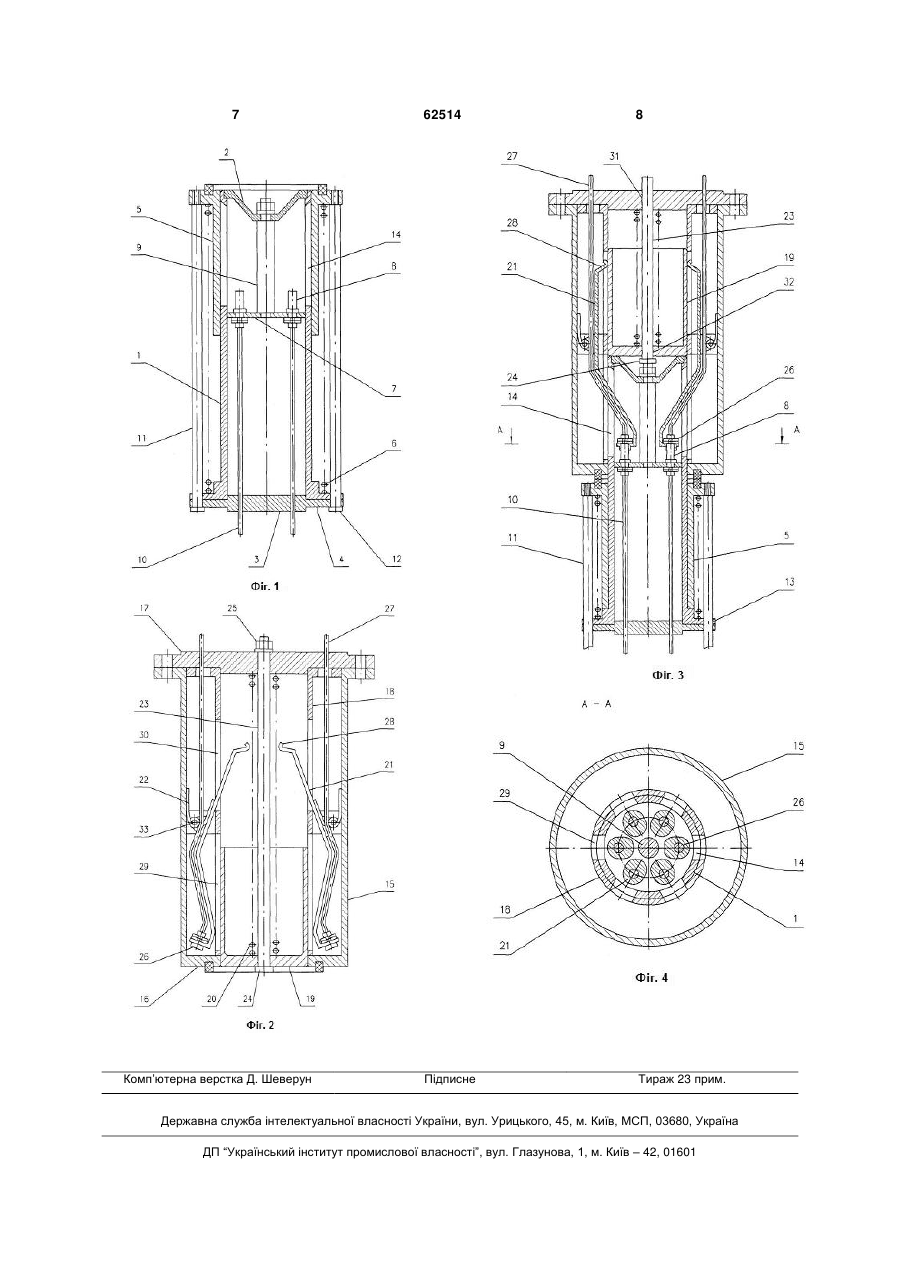

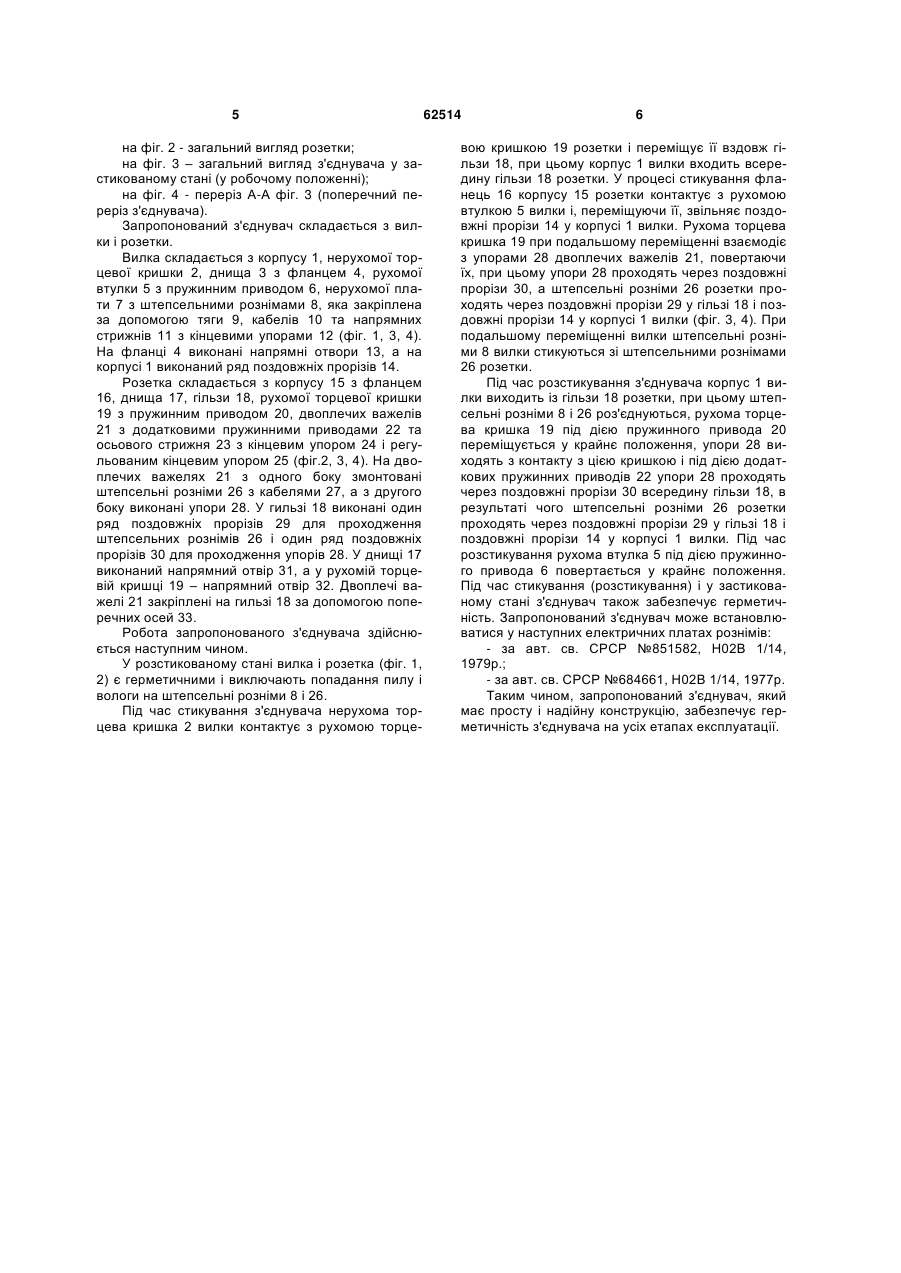

1. Герметичний електричний з'єднувач, що містить вилку, котра включає корпус, днище з фланцем, нерухому торцеву кришку, рухому втулку з пружинним приводом і нерухому плату з штепсельними рознімами, розетку, котра включає корпус з днищем і фланцем для взаємодії з рухомою втулкою вилки, осьовий стрижень, рухому торцеву кришку з напрямним отвором для осьового стрижня, пружинний привод і штепсельні розніми, та напрямні стрижні, який відрізняється тим, що розетка споряджена гільзою, встановленою співвісно всередині корпусу для розміщення рухомої торцевої кришки, і двоплечими важелями, закріпленими на зовнішній поверхні гільзи з можливістю повороту у радіальних площинах за допомогою додаткових пружинних приводів, штеп U 2 62514 1 3 Недоліком відомого з'єднувача є його низькі експлуатаційні якості, тому що він не забезпечує передавання струму з великою силою і напругою. Найближчим до запропонованого по технічному рішенню є вибраний як прототип герметичний електричний з'єднувач за патентом України №55514u, МПК H01R 13/52, Н02В 1/00, 2010р. Цей з'єднувач містить вилку, котра включає корпус, днище з фланцем, нерухому торцеву кришку, рухому втулку (рухомий циліндр) з пружинним приводом і нерухому плату (нерухомий циліндр) з штепсельними рознімами, розетку, котра включає корпус з днищем і фланцем для взаємодії з рухомою втулкою вилки, осьовий стрижень (осьовий канал), рухому торцеву кришку з напрямним отвором для осьового стрижня, пружинний привод і штепсельні розніми, та напрямні стрижні (напрямні штирі). На торцевих кришках вилки і розетки виконані кришки і компенсувальні пристрої для кожного штепсельного розніма. Відомий з'єднувач є штепсельним рознімом і забезпечує герметичність на усіх етапах його експлуатації: у застикованому стані, у розстикованому стані і у процесі стикування (розстикування). Штепсельні розніми забезпечують передавання струму з високою величиною сили і напруги для живлення елементів автоматики. Недоліком відомого з'єднувача є його невисокі експлуатаційні якості, тому що наявність кришок та компенсувальних пристроїв значно ускладнює його конструкцію. В основу корисної моделі поставлена задача створення удосконаленої конструкції герметичного електричного з'єднувача, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в неї нових елементів і технічних рішень, таких як: - розетка споряджається гільзою, встановленою співвісно всередині корпусу для розміщення рухомої торцевої кришки, і двоплечими важелями, закріпленими на зовнішній поверхні гільзи з можливістю повороту у радіальних площинах за допомогою додаткових пружинних приводів, штепсельні розніми закріплюються на кінцях двоплечих важелів з боку фланця корпусу розетки, а на протилежних кінцях двоплечих важелів виконуються упори, котрі взаємодіють з зовнішньою поверхнею рухомої торцевої кришки у робочому положенні, при цьому у гільзі виконуються два ряди поздовжніх прорізів для проходження відповідно штепсельних рознімів і упорів як у робочому положенні, так і неробочому положенні, а у корпусі вилки виконується ряд поздовжніх прорізів, розташованих між нерухомою торцевою кришкою і нерухомою платою з штепсельними рознімами для проходження штепсельних рознімів розетки у робочому положенні, що дозволяє простими засобами виконувати стикування штепсельних рознімів вилки і розетки при збереженні їх герметичності; - довжина рухомої втулки перевищує довжину поздовжніх прорізів у гільзі, що дозволяє забезпечити герметичність вилки у неробочому положенні; - осьовий стрижень розетки розташовується у напрямному отворі днища, а на його кінцях монтуються кінцеві упори, які взаємодіють відповідно з 62514 4 зовнішніми поверхнями днища і рухомої торцевої кришки у неробочому положенні, що дозволяє забезпечити номінальне (крайнє) розташування рухомої торцевої кришки розетки у неробочому положенні під дією пружинного привода, а також забезпечити переміщення її рухомої торцевої кришки разом з осьовим стрижнем під час контакту з нерухомою торцевої кришкою вилки; - напрямні стрижні жорстко закріплюються на рухомій втулці, розташовуються у відповідних напрямних отворах, виконаних у фланці днища вилки, і взаємодіють з зовнішньою поверхнею фланця днища у неробочому положенні за допомогою кінцевих упорів, змонтованих на вільних кінцях напрямних штирів, що дозволяє забезпечити номінальне (крайнє) розташування рухомої втулки у неробочому положенні під дією пружинного привода, а також забезпечити переміщення рухомої втулки разом з напрямними стрижнями. Поставлена задача вирішується таким чином, що у запропонованому герметичному електричному з'єднувачі, який містить вилку, котра включає корпус, днище з фланцем, нерухому торцеву кришку, рухому втулку з пружинним приводом і нерухому плату з штепсельними рознімами, розетку, котра включає корпус з днищем і фланцем для взаємодії з рухомою втулкою вилки, осьовий стрижень, рухому торцеву кришку з напрямним отвором для осьового стрижня, пружинний привод і штепсельні розніми, та напрямні стрижні, в ньому розетка споряджена гільзою, встановленою співвісно всередині корпусу для розміщення рухомої торцевої кришки, і двоплечими важелями, закріпленими на зовнішній поверхні гільзи з можливістю повороту у радіальних площинах за допомогою додаткових пружинних приводів, штепсельні розніми закріплені на кінцях двоплечих важелів з боку фланця корпусу розетки, а на протилежних кінцях двоплечих важелів виконані упори, котрі взаємодіють з зовнішньою поверхнею рухомої торцевої кришки у робочому положенні, при цьому у гільзі виконані два ряди поздовжніх прорізів для проходження відповідно штепсельних рознімів і упорів як у робочому положенні, так і неробочому положенні, а у корпусі вилки виконаний ряд поздовжніх прорізів, розташованих між нерухомою торцевою кришкою і нерухомою платою з штепсельними рознімами для проходження штепсельних рознімів розетки у робочому положенні, при цьому довжина рухомої втулки перевищує довжину поздовжніх прорізів у гільзі. Осьовий стрижень розетки розташований у напрямному отворі днища, а на його кінцях змонтовані кінцеві упори, які взаємодіють відповідно з зовнішніми поверхнями днища і рухомої торцевої кришки у неробочому положенні. Напрямні стрижні жорстко закріплені на рухомій втулці, розташовані у відповідних напрямних отворах, виконаних у фланці днища вилки, і взаємодіють з зовнішньою поверхнею фланця днища у неробочому положенні за допомогою кінцевих упорів, змонтованих на вільних кінцях напрямних штирів. Для пояснення конструкції з'єднувача і його роботи додаються креслення і його детальний опис. На кресленнях зображено: на фіг. 1 - загальний вигляд вилки; 5 на фіг. 2 - загальний вигляд розетки; на фіг. 3 – загальний вигляд з'єднувача у застикованому стані (у робочому положенні); на фіг. 4 - переріз А-А фіг. 3 (поперечний переріз з'єднувача). Запропонований з'єднувач складається з вилки і розетки. Вилка складається з корпусу 1, нерухомої торцевої кришки 2, днища 3 з фланцем 4, рухомої втулки 5 з пружинним приводом 6, нерухомої плати 7 з штепсельними рознімами 8, яка закріплена за допомогою тяги 9, кабелів 10 та напрямних стрижнів 11 з кінцевими упорами 12 (фіг. 1, 3, 4). На фланці 4 виконані напрямні отвори 13, а на корпусі 1 виконаний ряд поздовжніх прорізів 14. Розетка складається з корпусу 15 з фланцем 16, днища 17, гільзи 18, рухомої торцевої кришки 19 з пружинним приводом 20, двоплечих важелів 21 з додатковими пружинними приводами 22 та осьового стрижня 23 з кінцевим упором 24 і регульованим кінцевим упором 25 (фіг.2, 3, 4). На двоплечих важелях 21 з одного боку змонтовані штепсельні розніми 26 з кабелями 27, а з другого боку виконані упори 28. У гильзі 18 виконані один ряд поздовжніх прорізів 29 для проходження штепсельних рознімів 26 і один ряд поздовжніх прорізів 30 для проходження упорів 28. У днищі 17 виконаний напрямний отвір 31, а у рухомій торцевій кришці 19 – напрямний отвір 32. Двоплечі важелі 21 закріплені на гильзі 18 за допомогою поперечних осей 33. Робота запропонованого з'єднувача здійснюється наступним чином. У розстикованому стані вилка і розетка (фіг. 1, 2) є герметичними і виключають попадання пилу і вологи на штепсельні розніми 8 і 26. Під час стикування з'єднувача нерухома торцева кришка 2 вилки контактує з рухомою торце 62514 6 вою кришкою 19 розетки і переміщує її вздовж гільзи 18, при цьому корпус 1 вилки входить всередину гільзи 18 розетки. У процесі стикування фланець 16 корпусу 15 розетки контактує з рухомою втулкою 5 вилки і, переміщуючи її, звільняє поздовжні прорізи 14 у корпусі 1 вилки. Рухома торцева кришка 19 при подальшому переміщенні взаємодіє з упорами 28 двоплечих важелів 21, повертаючи їх, при цьому упори 28 проходять через поздовжні прорізи 30, а штепсельні розніми 26 розетки проходять через поздовжні прорізи 29 у гільзі 18 і поздовжні прорізи 14 у корпусі 1 вилки (фіг. 3, 4). При подальшому переміщенні вилки штепсельні розніми 8 вилки стикуються зі штепсельними рознімами 26 розетки. Під час розстикування з'єднувача корпус 1 вилки виходить із гільзи 18 розетки, при цьому штепсельні розніми 8 і 26 роз'єднуються, рухома торцева кришка 19 під дією пружинного привода 20 переміщується у крайнє положення, упори 28 виходять з контакту з цією кришкою і під дією додаткових пружинних приводів 22 упори 28 проходять через поздовжні прорізи 30 всередину гільзи 18, в результаті чого штепсельні розніми 26 розетки проходять через поздовжні прорізи 29 у гільзі 18 і поздовжні прорізи 14 у корпусі 1 вилки. Під час розстикування рухома втулка 5 під дією пружинного привода 6 повертається у крайнє положення. Під час стикування (розстикування) і у застикованому стані з'єднувач також забезпечує герметичність. Запропонований з'єднувач може встановлюватися у наступних електричних платах рознімів: - за авт. св. СРСР №851582, Н02В 1/14, 1979р.; - за авт. св. СРСР №684661, Н02В 1/14, 1977р. Таким чином, запропонований з'єднувач, який має просту і надійну конструкцію, забезпечує герметичність з'єднувача на усіх етапах експлуатації. 7 Комп’ютерна верстка Д. Шеверун 62514 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
