Електричний з’єднувач

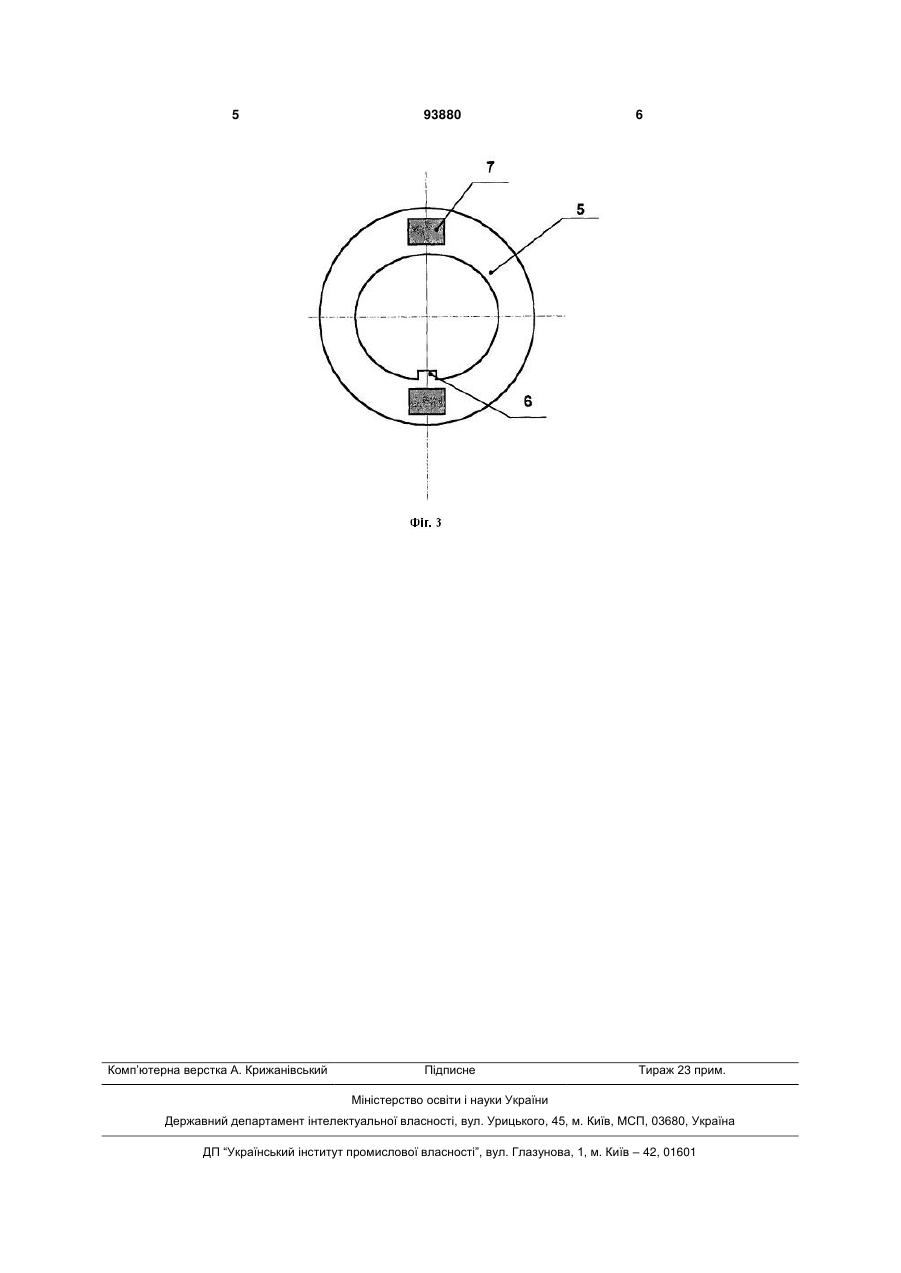

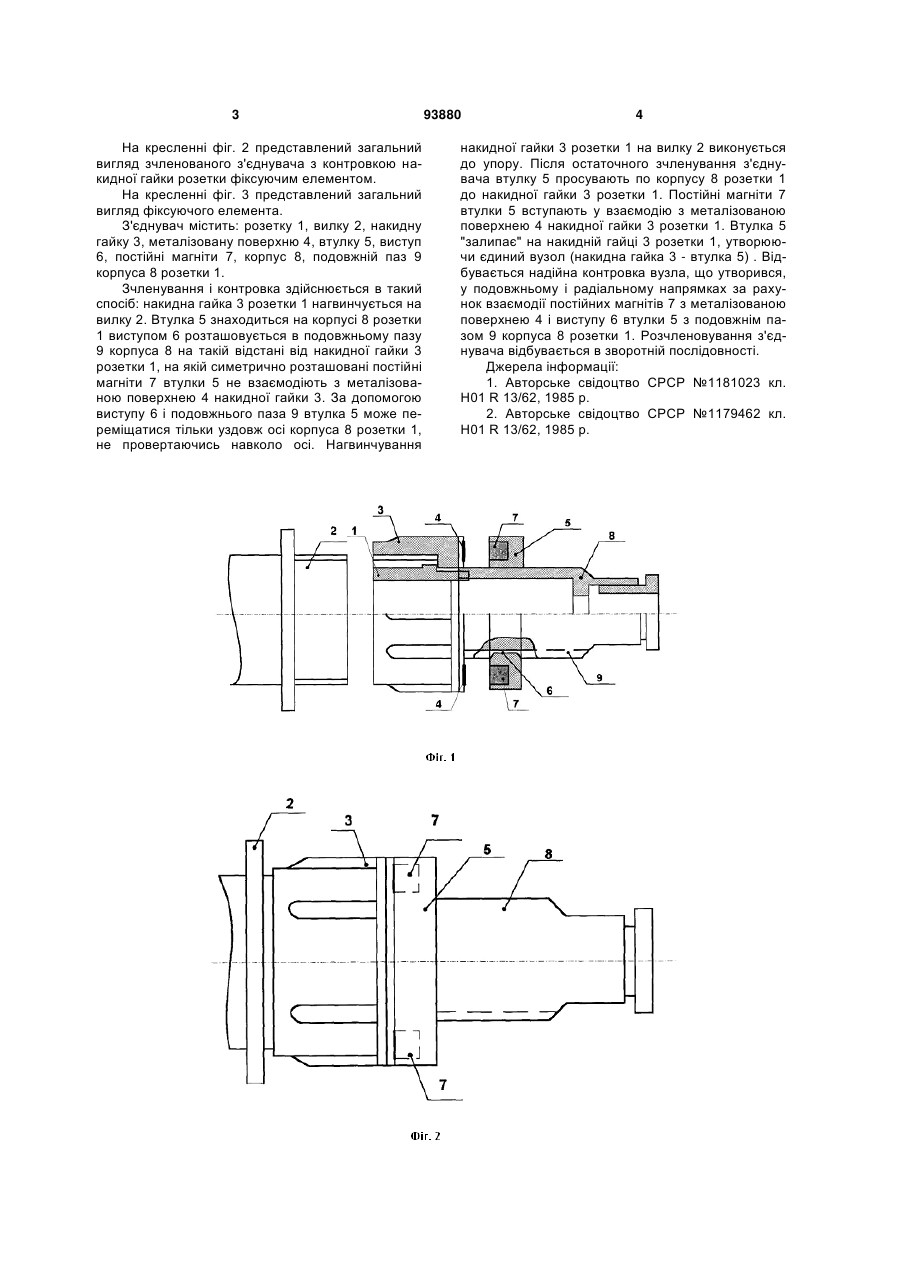

Електричний з'єднувач, що складається з розетки, вилки, накидної гайки, що з'єднує їх, і фіксуючого елемента, який розміщений на корпусі розетки, який відрізняється тим, що фіксуючий елемент виконаний у вигляді втулки, що має виступ на внутрішній поверхні, а також два симетрично розташованих постійних магніти на бічній поверхні, зверненої у бік накидної гайки, корпус розетки має подовжній паз з розмірами, відповідними виступу втулки, а бічна поверхня накидної гайки металізована, втулка з накидною гайкою розетки утворює єдиний вузол, що перешкоджає розчленовуванню частин з'єднувача. (19) (21) a200802133 (22) 19.02.2008 (24) 25.03.2011 (46) 25.03.2011, Бюл.№ 6, 2011 р. (72) КАЗАНЦЕВ СЕРГІЙ ІЛЛІЧ (73) КАЗАНЦЕВ СЕРГІЙ ІЛЛІЧ (56) SU, 1181023 A1, 23.09.1985 SU, 1179462 A1, 15.09.1985 JP, 09153385 A, 10.06.1997 JP, 10041009 A, 13.02.1998 SU, 542273 A1, 05.01.1977 SU, 637902 A1, 15.12.1978 US, 5816825 A, 06.10.1998 US, 5873737 A, 23.02.1999 3 На кресленні фіг. 2 представлений загальний вигляд зчленованого з'єднувача з контровкою накидної гайки розетки фіксуючим елементом. На кресленні фіг. 3 представлений загальний вигляд фіксуючого елемента. З'єднувач містить: розетку 1, вилку 2, накидну гайку 3, металізовану поверхню 4, втулку 5, виступ 6, постійні магніти 7, корпус 8, подовжній паз 9 корпуса 8 розетки 1. Зчленування і контровка здійснюється в такий спосіб: накидна гайка 3 розетки 1 нагвинчується на вилку 2. Втулка 5 знаходиться на корпусі 8 розетки 1 виступом 6 розташовується в подовжньому пазу 9 корпуса 8 на такій відстані від накидної гайки 3 розетки 1, на якій симетрично розташовані постійні магніти 7 втулки 5 не взаємодіють з металізованою поверхнею 4 накидної гайки 3. За допомогою виступу 6 і подовжнього паза 9 втулка 5 може переміщатися тільки уздовж осі корпуса 8 розетки 1, не провертаючись навколо осі. Нагвинчування 93880 4 накидної гайки 3 розетки 1 на вилку 2 виконується до упору. Після остаточного зчленування з'єднувача втулку 5 просувають по корпусу 8 розетки 1 до накидної гайки 3 розетки 1. Постійні магніти 7 втулки 5 вступають у взаємодію з металізованою поверхнею 4 накидної гайки 3 розетки 1. Втулка 5 "залипає" на накидній гайці 3 розетки 1, утворюючи єдиний вузол (накидна гайка 3 - втулка 5) . Відбувається надійна контровка вузла, що утворився, у подовжньому і радіальному напрямках за рахунок взаємодії постійних магнітів 7 з металізованою поверхнею 4 і виступу 6 втулки 5 з подовжнім пазом 9 корпуса 8 розетки 1. Розчленовування з'єднувача відбувається в зворотній послідовності. Джерела інформації: 1. Авторське свідоцтво СРСР №1181023 кл. H01 R 13/62, 1985 р. 2. Авторське свідоцтво СРСР №1179462 кл. H01 R 13/62, 1985 р. 5 Комп’ютерна верстка А. Крижанівський 93880 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
