Агрегат для накладнання щтабового матеріалу на складальний барабан

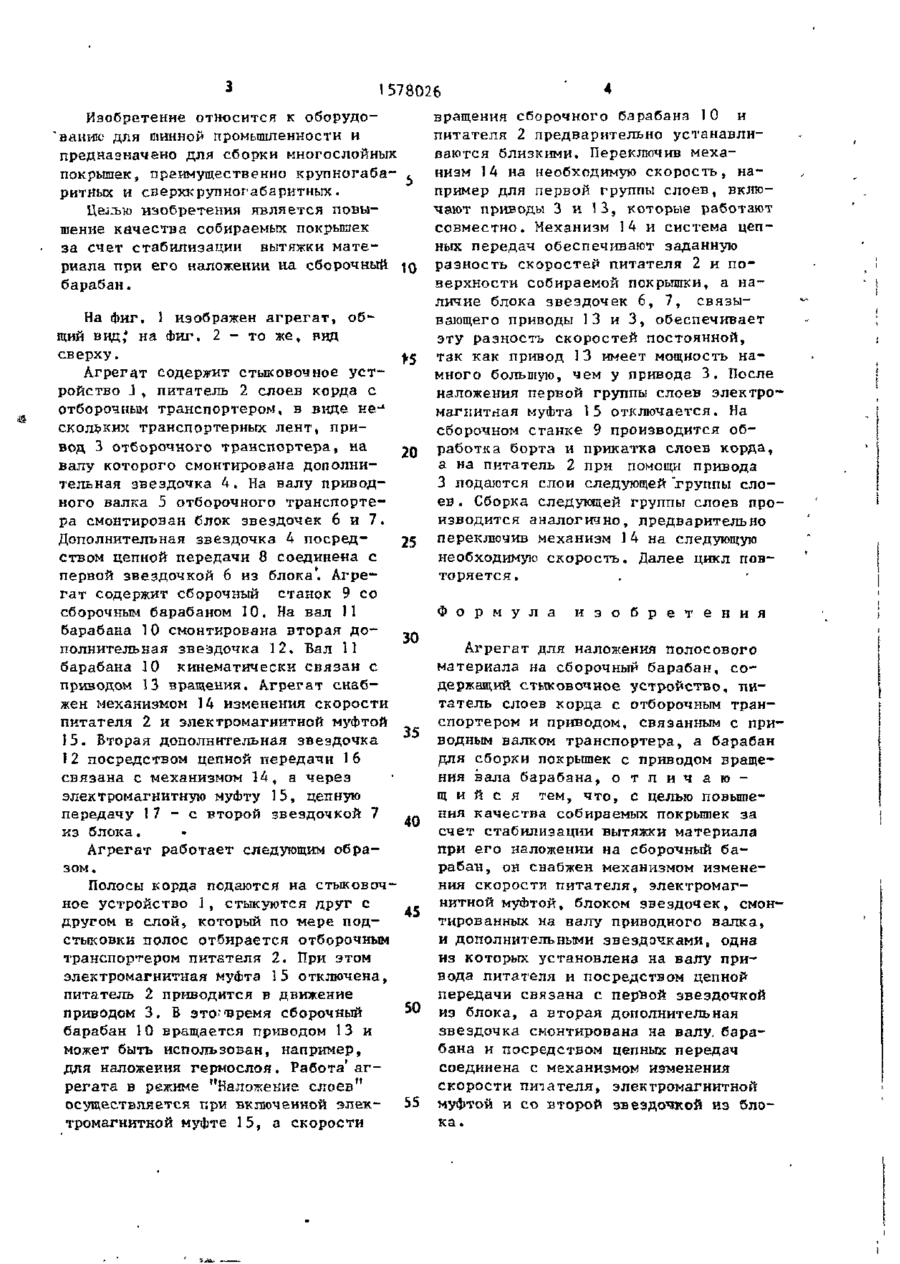

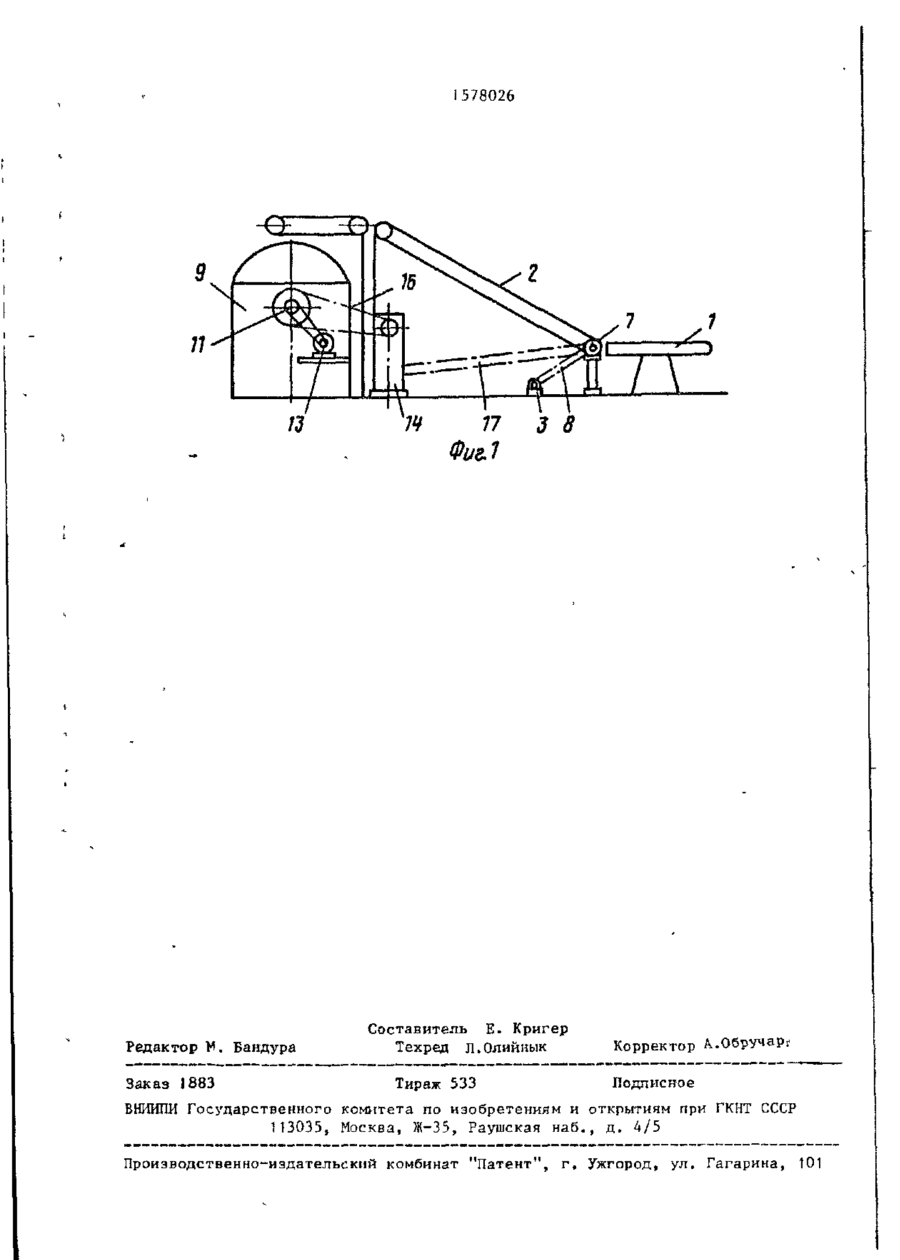

Изобретение относится к оборудованию для тинной промышленности и предназначено для сборки І М Н О Г О С Л О Й Н Ы Х покрышек, преимущественно групко1 габаритных и сверхкрупногабаритных. Цель изобретения - повышение качества собираемых покрышек за счет стабнли'зации вытяжки материала при его на ложении на сборочный барабан. Длл этого агрегат для наложения полосового материала на стыковочное устройство снабжен механизмом изменения скорости питателя, электромагнитной муфтой 15, блоком звездочек 6, 7, смонтированных на валу приводного валка 5, и дополнительными звездочками. Одна из звездочек 4 установлена на валу привода 3 питателя и посредством цепкой передачи 8 связана с первой звездочкой 6 из блока. Вторая дополнительная звездочка 1? смонтирована на валу 11 барабана 10 и посредством цепных передач 16, 17 соединена с механизмом изменения скорости питателя, электромагнитной муфтой 15 и со второй звездочкой 7 из блока. Агрегат позволяет улучшить качество собираемых покрышек путем стабилизации вытяжки слоев. Стабильная вытяжка слоев корда позволяет получить заданную частоту нитей, исключить большие вытяжки слоев корда, что исключит выход в брак покрышек по массе. [2 ил. 5 578026 Изобретение относится к оборудованию для тинной промышленности и предназначено для сборки многослойных покрышек, преимущественно крупногаба- . ритиых и сверхкрупногабаритных. Цел.ъю изобретения является повышение качества собираемых покрышек за счет стабилизации вытяжки материала при его наложении на сборочный 10 барабан. На фит. I изображен агрегат, общий вид* на Фиг. 2 - то же, вид сверху. Агрегат содержит стыковочное устройство J, питатель 2 слоев корда с 1 отборочным транспортером, в виде нескольких транспортерных лент, привод 3 отборочного транспортера, на 20 валу которого смонтирована дополнительная звездочка 4, На валу приводного валка 5 отборочного транспортера смонтирован блок звездочек 6 и 7. Дополнительная звездочка 4 посред25 ством цепной передачи 8 соединена с первой звездочкой 6 из блока. Агрегат содержит сборочный станок 9 со сборочным барабаном 10. На вал 11 барабана 10 смонтирована вторая до30 полнительная звездочка 12. Бал 11 барабана 10 кинематически связан с приводом 13 вращения. Агрегат снабжен механизмом 14 изменения скорости питателя 2 и электромагнитной муфтой 35 15. Вторая дополнительная звездочка 12 посредством цепной передачи 1 6 связана с механизмом 14, а через электромагнитную муфту 15, цепную передачу 17 - с второй звездочкой 7 40 кз блока. Агрегат работает следующим образом. Полосы корда подаются на стыковочное устройство і, стыкуются друг с 45 другом в слой, который по мере подстыковки полос отбирается отборочным транспортером питателя 2. При этом электромагнитная муфта 15 отключена, питатель 2 приводится в движение 50 приводом З, В это''Время сборочный барабан 10 вращается приводом 13 и может быть использован, например, для наложения гермослоя. Работа' агрегата в режиме "Наложение слоев" 55 осуществляется при включенной электромагнитной муфте 15, а скорости 4 вращения сборочного барабана 10 и питателя 2 предварительно устанавливаются близкими. Переключив механизм 14 на необходимую скорость, например для первой группы слоев, включают приводы 3 и \Ъ, которые работают совместно. Механизм 14 и система цепных передач обеспечивают заданную разность скоростей питателя 2 и поверхности собираемой покрышки, а наличие блока звездочек 6, 7, связывающего приводы 13 и 3, обеспечивает эту разность скоростей постоянной, так как привод 3 3 имеет мощность намного большую, чем у привода 3. После наложения первой группы слоев электромагнитная муфта 15 отключается. На сборочном станке 9 производится обработка борта и прикатка слоев корда, а на питатель 2 при помощи привода 3 подаются слои следующей "группы слоев . Сборка следующей группы слоев производится аналогично, предварительно переключив механизм 14 на следующую необходимую скорость. Далее цикл повторяется. Фор мул а и з о б р е т е н и я Агрегат для наложения полосового материала на сборочный барабан, содержащий стыковочное устройство, "питатель слоев корда с отборочным транспортером и приводом, связанным с приводным валком транспортера, а барабан для сборки покрышек с приводом вращения вала барабана, о т л и ч а ю щийся тем, что, с целью повышения качества собираемых покрышек за счет стабилизации вытяжки материала при его наложении на сборочный барабан, он снабжен механизмом изменения скорости питателя, электромагнитной муфтой, блоком звездочек, смонтированных на валу приводного валка, и дополнительными звездочками, одна из которых установлена на валу привода питателя и посредством цепной передачи связана с первой звездочкой из блока, а вторая дополнительная звездочка смонтирована на валу, барабана и посредством цепных передач соединена с механизмом иэменения скорости питателя, электромагнитной муфтой и со второй звездочкой из блока . 578026 14 Редактор V. Бандура 17 Фиг.1 3 8 Составитель Е. Кригер Техред Л.Олийнык Корректор А.Обручар? Тираж 533 Подписное Заказ 1883 В И І Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ШИ ] 13035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
