Система контролю і керування віддаленими об’єктами
Формула / Реферат
Система контролю і керування віддаленими об'єктами через телефонну мережу, що містить пристрій для прийому і передачі команд, що складається з мобільної командної станції і стаціонарного блока, який включає набір електронних силових елементів керування і вхідний комутатор сигналів, контролер керування системою та інтерфейс зв'язку з віддаленими об'єктами, причому мобільна командна станція є звичайним мобільним (стільниковим) телефоном, що містить власні апаратуру, інтерфейс телефону, модуль керування клавіатурою, програмний модуль керування телефоном, програмний модуль керування клавіатурою, а стаціонарний блок виконаний з можливістю прийому відповідних сигналів з мобільної командної станції і передачі їх виконавчим механізмам віддалених об'єктів, яка відрізняється тим, що пристрій додатково забезпечений інтерфейсом клавіатури, при цьому інтерфейс клавіатури сполучений з модулем керування клавіатурою мобільної командної станції, з контролером керування системою і через нього - з інтерфейсом зв'язку з об'єктами.
Текст

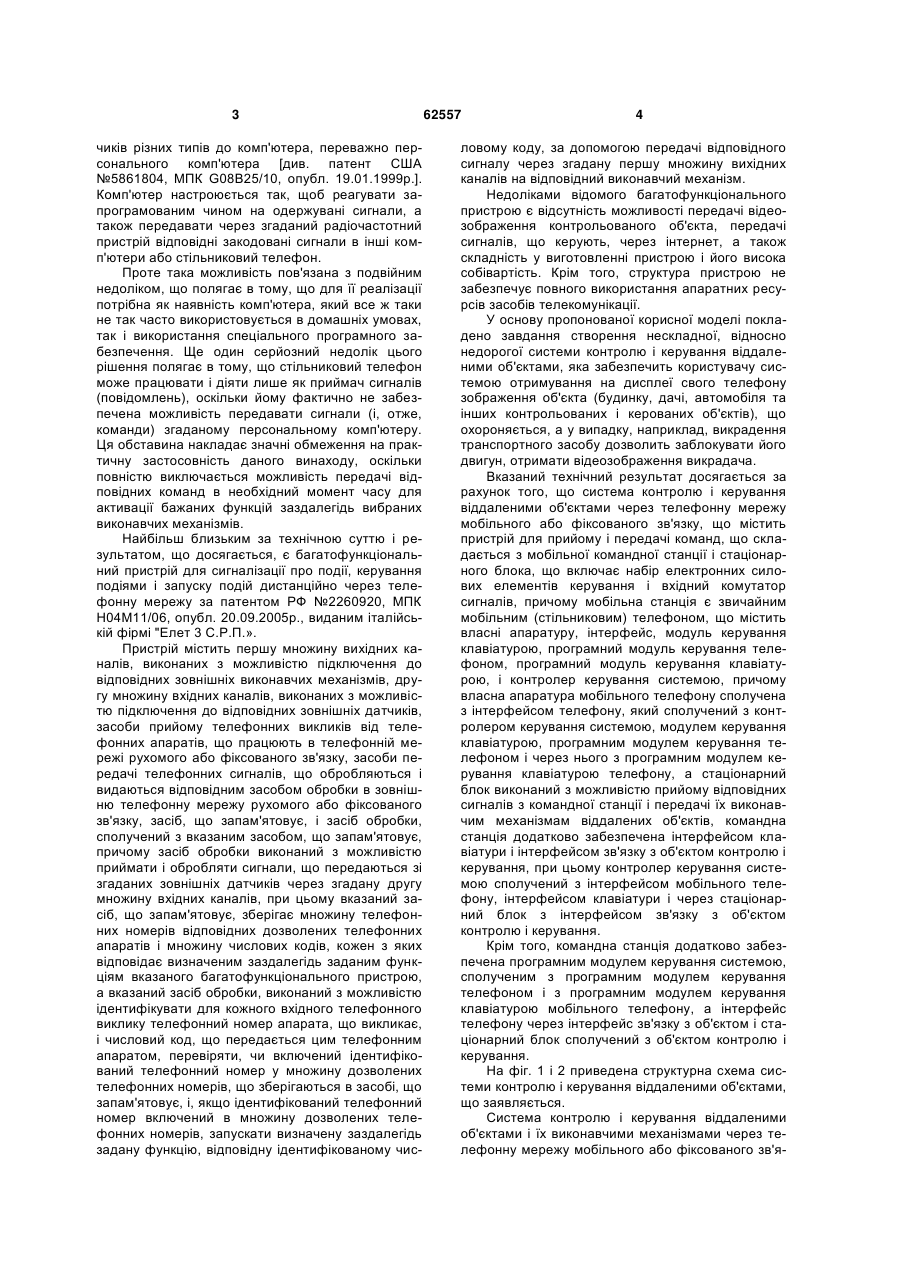

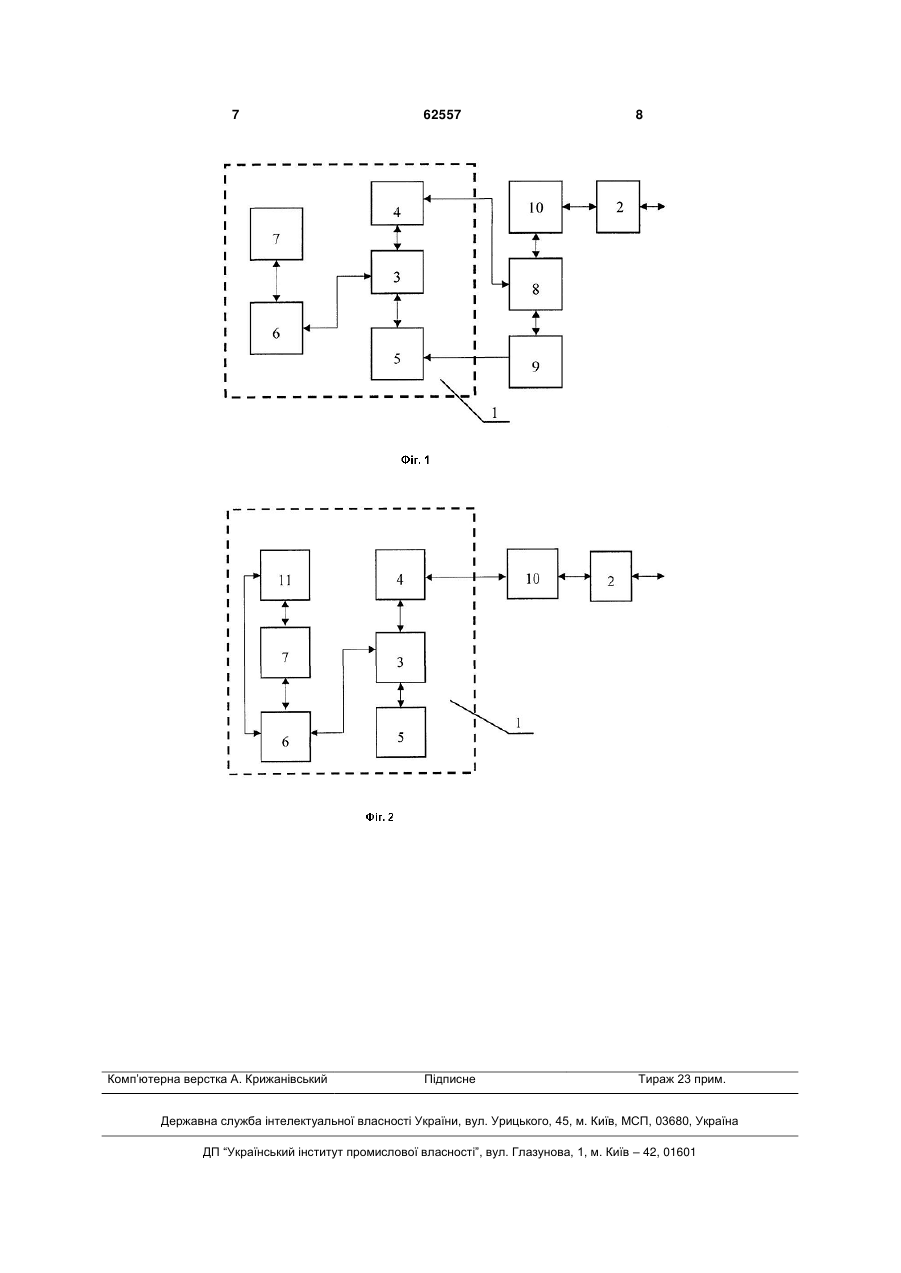

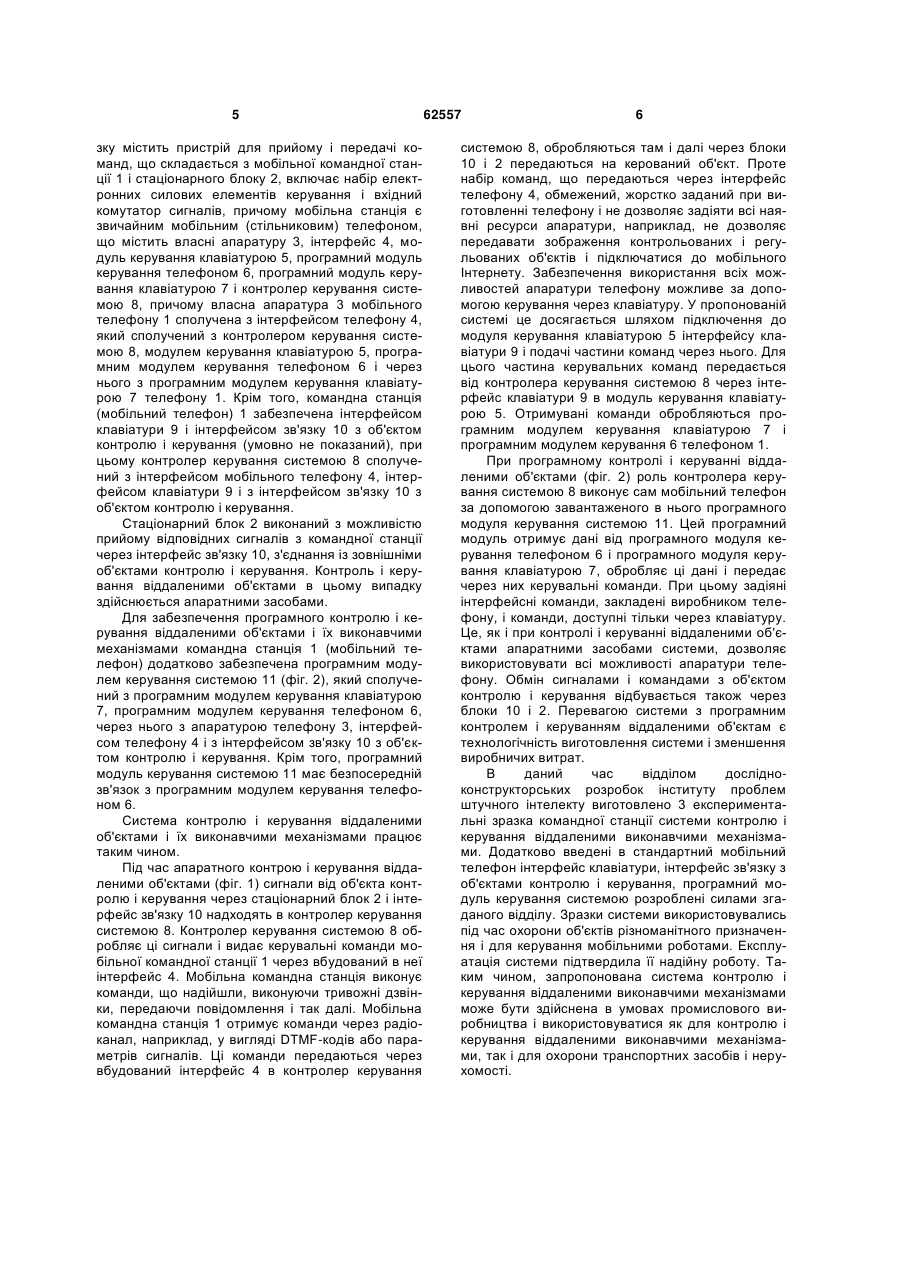

Система контролю і керування віддаленими об'єктами через телефонну мережу, що містить пристрій для прийому і передачі команд, що складається з мобільної командної станції і стаціонарного блока, який включає набір електронних сило 3 чиків різних типів до комп'ютера, переважно персонального комп'ютера [див. патент США №5861804, МПК G08B25/10, опубл. 19.01.1999p.]. Комп'ютер настроюється так, щоб реагувати запрограмованим чином на одержувані сигнали, а також передавати через згаданий радіочастотний пристрій відповідні закодовані сигнали в інші комп'ютери або стільниковий телефон. Проте така можливість пов'язана з подвійним недоліком, що полягає в тому, що для її реалізації потрібна як наявність комп'ютера, який все ж таки не так часто використовується в домашніх умовах, так і використання спеціального програмного забезпечення. Ще один серйозний недолік цього рішення полягає в тому, що стільниковий телефон може працювати і діяти лише як приймач сигналів (повідомлень), оскільки йому фактично не забезпечена можливість передавати сигнали (і, отже, команди) згаданому персональному комп'ютеру. Ця обставина накладає значні обмеження на практичну застосовність даного винаходу, оскільки повністю виключається можливість передачі відповідних команд в необхідний момент часу для активації бажаних функцій заздалегідь вибраних виконавчих механізмів. Найбільш близьким за технічною суттю і результатом, що досягається, є багатофункціональний пристрій для сигналізації про події, керування подіями і запуску подій дистанційно через телефонну мережу за патентом РФ №2260920, МПК Н04М11/06, опубл. 20.09.2005p., виданим італійській фірмі "Елет 3 С.Р.П.». Пристрій містить першу множину вихідних каналів, виконаних з можливістю підключення до відповідних зовнішніх виконавчих механізмів, другу множину вхідних каналів, виконаних з можливістю підключення до відповідних зовнішніх датчиків, засоби прийому телефонних викликів від телефонних апаратів, що працюють в телефонній мережі рухомого або фіксованого зв'язку, засоби передачі телефонних сигналів, що обробляються і видаються відповідним засобом обробки в зовнішню телефонну мережу рухомого або фіксованого зв'язку, засіб, що запам'ятовує, і засіб обробки, сполучений з вказаним засобом, що запам'ятовує, причому засіб обробки виконаний з можливістю приймати і обробляти сигнали, що передаються зі згаданих зовнішніх датчиків через згадану другу множину вхідних каналів, при цьому вказаний засіб, що запам'ятовує, зберігає множину телефонних номерів відповідних дозволених телефонних апаратів і множину числових кодів, кожен з яких відповідає визначеним заздалегідь заданим функціям вказаного багатофункціонального пристрою, а вказаний засіб обробки, виконаний з можливістю ідентифікувати для кожного вхідного телефонного виклику телефонний номер апарата, що викликає, і числовий код, що передається цим телефонним апаратом, перевіряти, чи включений ідентифікований телефонний номер у множину дозволених телефонних номерів, що зберігаються в засобі, що запам'ятовує, і, якщо ідентифікований телефонний номер включений в множину дозволених телефонних номерів, запускати визначену заздалегідь задану функцію, відповідну ідентифікованому чис 62557 4 ловому коду, за допомогою передачі відповідного сигналу через згадану першу множину вихідних каналів на відповідний виконавчий механізм. Недоліками відомого багатофункціонального пристрою є відсутність можливості передачі відеозображення контрольованого об'єкта, передачі сигналів, що керують, через інтернет, а також складність у виготовленні пристрою і його висока собівартість. Крім того, структура пристрою не забезпечує повного використання апаратних ресурсів засобів телекомунікації. У основу пропонованої корисної моделі покладено завдання створення нескладної, відносно недорогої системи контролю і керування віддаленими об'єктами, яка забезпечить користувачу системою отримування на дисплеї свого телефону зображення об'єкта (будинку, дачі, автомобіля та інших контрольованих і керованих об'єктів), що охороняється, а у випадку, наприклад, викрадення транспортного засобу дозволить заблокувати його двигун, отримати відеозображення викрадача. Вказаний технічний результат досягається за рахунок того, що система контролю і керування віддаленими об'єктами через телефонну мережу мобільного або фіксованого зв'язку, що містить пристрій для прийому і передачі команд, що складається з мобільної командної станції і стаціонарного блока,що включає набір електронних силових елементів керування і вхідний комутатор сигналів, причому мобільна станція є звичайним мобільним (стільниковим) телефоном, що містить власні апаратуру, інтерфейс, модуль керування клавіатурою, програмний модуль керування телефоном, програмний модуль керування клавіатурою, і контролер керування системою, причому власна апаратура мобільного телефону сполучена з інтерфейсом телефону, який сполучений з контролером керування системою, модулем керування клавіатурою, програмним модулем керування телефоном і через нього з програмним модулем керування клавіатурою телефону, а стаціонарний блок виконаний з можливістю прийому відповідних сигналів з командної станції і передачі їх виконавчим механізмам віддалених об'єктів, командна станція додатково забезпечена інтерфейсом клавіатури і інтерфейсом зв'язку з об'єктом контролю і керування, при цьому контролер керування системою сполучений з інтерфейсом мобільного телефону, інтерфейсом клавіатури і через стаціонарний блок з інтерфейсом зв'язку з об'єктом контролю і керування. Крім того, командна станція додатково забезпечена програмним модулем керування системою, сполученим з програмним модулем керування телефоном і з програмним модулем керування клавіатурою мобільного телефону, а інтерфейс телефону через інтерфейс зв'язку з об'єктом і стаціонарний блок сполучений з об'єктом контролю і керування. На фіг. 1 і 2 приведена структурна схема системи контролю і керування віддаленими об'єктами, що заявляється. Система контролю і керування віддаленими об'єктами і їх виконавчими механізмами через телефонну мережу мобільного або фіксованого зв'я 5 зку містить пристрій для прийому і передачі команд, що складається з мобільної командної станції 1 і стаціонарного блоку 2, включає набір електронних силових елементів керування і вхідний комутатор сигналів, причому мобільна станція є звичайним мобільним (стільниковим) телефоном, що містить власні апаратуру 3, інтерфейс 4, модуль керування клавіатурою 5, програмний модуль керування телефоном 6, програмний модуль керування клавіатурою 7 і контролер керування системою 8, причому власна апаратура 3 мобільного телефону 1 сполучена з інтерфейсом телефону 4, який сполучений з контролером керування системою 8, модулем керування клавіатурою 5, програмним модулем керування телефоном 6 і через нього з програмним модулем керування клавіатурою 7 телефону 1. Крім того, командна станція (мобільний телефон) 1 забезпечена інтерфейсом клавіатури 9 і інтерфейсом зв'язку 10 з об'єктом контролю і керування (умовно не показаний), при цьому контролер керування системою 8 сполучений з інтерфейсом мобільного телефону 4, інтерфейсом клавіатури 9 і з інтерфейсом зв'язку 10 з об'єктом контролю і керування. Стаціонарний блок 2 виконаний з можливістю прийому відповідних сигналів з командної станції через інтерфейс зв'язку 10, з'єднання із зовнішніми об'єктами контролю і керування. Контроль і керування віддаленими об'єктами в цьому випадку здійснюється апаратними засобами. Для забезпечення програмного контролю і керування віддаленими об'єктами і їх виконавчими механізмами командна станція 1 (мобільний телефон) додатково забезпечена програмним модулем керування системою 11 (фіг. 2), який сполучений з програмним модулем керування клавіатурою 7, програмним модулем керування телефоном 6, через нього з апаратурою телефону 3, інтерфейсом телефону 4 і з інтерфейсом зв'язку 10 з об'єктом контролю і керування. Крім того, програмний модуль керування системою 11 має безпосередній зв'язок з програмним модулем керування телефоном 6. Система контролю і керування віддаленими об'єктами і їх виконавчими механізмами працює таким чином. Під час апаратного контрою і керування віддаленими об'єктами (фіг. 1) сигнали від об'єкта контролю і керування через стаціонарний блок 2 і інтерфейс зв'язку 10 надходять в контролер керування системою 8. Контролер керування системою 8 обробляє ці сигнали і видає керувальні команди мобільної командної станції 1 через вбудований в неї інтерфейс 4. Мобільна командна станція виконує команди, що надійшли, виконуючи тривожні дзвінки, передаючи повідомлення і так далі. Мобільна командна станція 1 отримує команди через радіоканал, наприклад, у вигляді DTMF-кодів або параметрів сигналів. Ці команди передаються через вбудований інтерфейс 4 в контролер керування 62557 6 системою 8, обробляються там і далі через блоки 10 і 2 передаються на керований об'єкт. Проте набір команд, що передаються через інтерфейс телефону 4, обмежений, жорстко заданий при виготовленні телефону і не дозволяє задіяти всі наявні ресурси апаратури, наприклад, не дозволяє передавати зображення контрольованих і регульованих об'єктів і підключатися до мобільного Інтернету. Забезпечення використання всіх можливостей апаратури телефону можливе за допомогою керування через клавіатуру. У пропонованій системі це досягається шляхом підключення до модуля керування клавіатурою 5 інтерфейсу клавіатури 9 і подачі частини команд через нього. Для цього частина керувальних команд передається від контролера керування системою 8 через інтерфейс клавіатури 9 в модуль керування клавіатурою 5. Отримувані команди обробляються програмним модулем керування клавіатурою 7 і програмним модулем керування 6 телефоном 1. При програмному контролі і керуванні віддаленими об'єктами (фіг. 2) роль контролера керування системою 8 виконує сам мобільний телефон за допомогою завантаженого в нього програмного модуля керування системою 11. Цей програмний модуль отримує дані від програмного модуля керування телефоном 6 і програмного модуля керування клавіатурою 7, обробляє ці дані і передає через них керувальні команди. При цьому задіяні інтерфейсні команди, закладені виробником телефону, і команди, доступні тільки через клавіатуру. Це, як і при контролі і керуванні віддаленими об'єктами апаратними засобами системи, дозволяє використовувати всі можливості апаратури телефону. Обмін сигналами і командами з об'єктом контролю і керування відбувається також через блоки 10 і 2. Перевагою системи з програмним контролем і керуванням віддаленими об'єктам є технологічність виготовлення системи і зменшення виробничих витрат. В даний час відділом дослідноконструкторських розробок інституту проблем штучного інтелекту виготовлено 3 експериментальні зразка командної станції системи контролю і керування віддаленими виконавчими механізмами. Додатково введені в стандартний мобільний телефон інтерфейс клавіатури, інтерфейс зв'язку з об'єктами контролю і керування, програмний модуль керування системою розроблені силами згаданого відділу. Зразки системи використовувались під час охорони об'єктів різноманітного призначення і для керування мобільними роботами. Експлуатація системи підтвердила її надійну роботу. Таким чином, запропонована система контролю і керування віддаленими виконавчими механізмами може бути здійснена в умовах промислового виробництва і використовуватися як для контролю і керування віддаленими виконавчими механізмами, так і для охорони транспортних засобів і нерухомості. 7 Комп’ютерна верстка А. Крижанівський 62557 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRemote object control and management system
Автори англійськоюMaschenko Serhii Valeriovych
Назва патенту російськоюСистема контроля и управления удаленными объектами
Автори російськоюМащенко Сергей Валерьевич
МПК / Мітки
МПК: G08B 25/08, H04M 11/06
Мітки: контролю, об'єктами, керування, віддаленими, система
