Шарнірний елемент петлі для рам або меблевих елементів

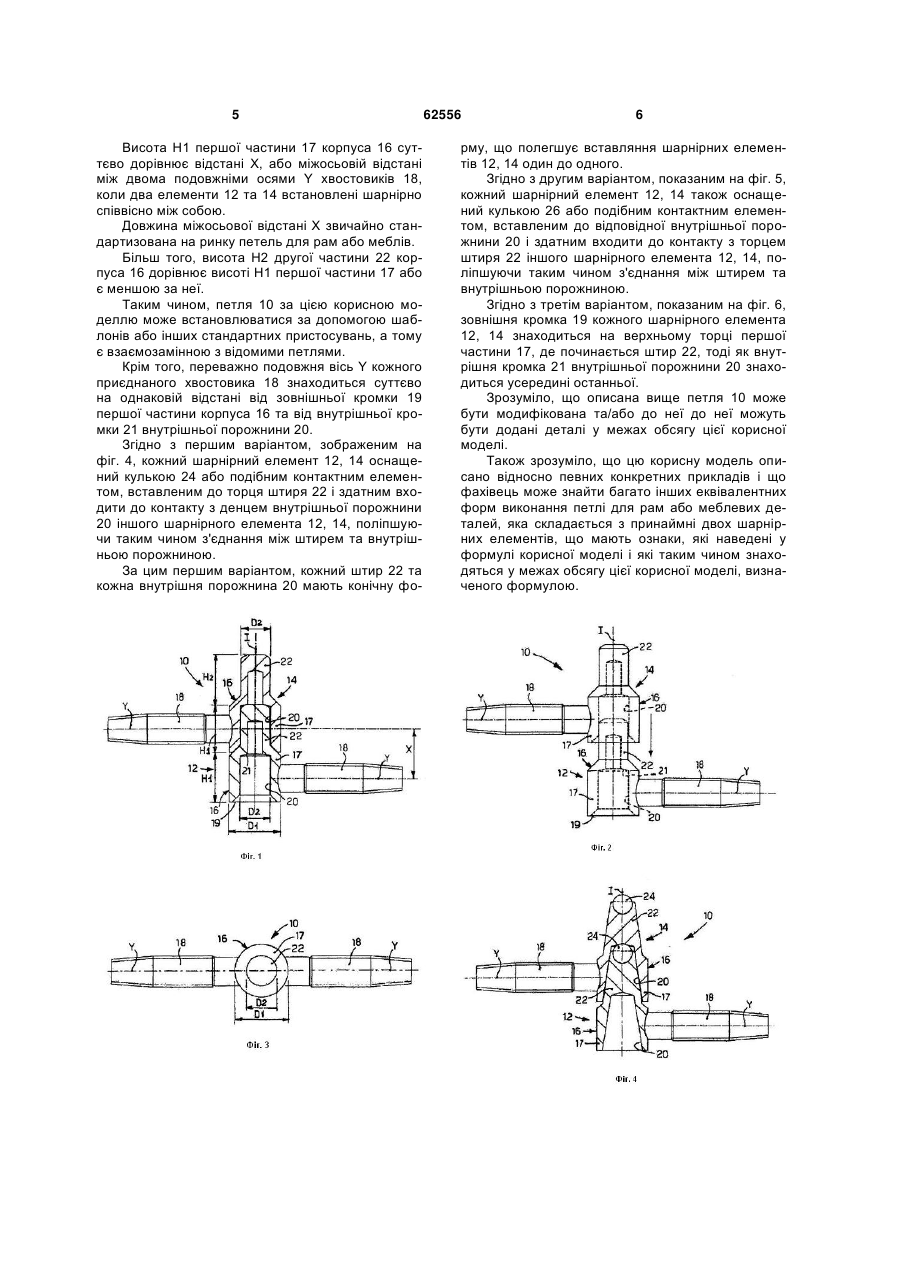

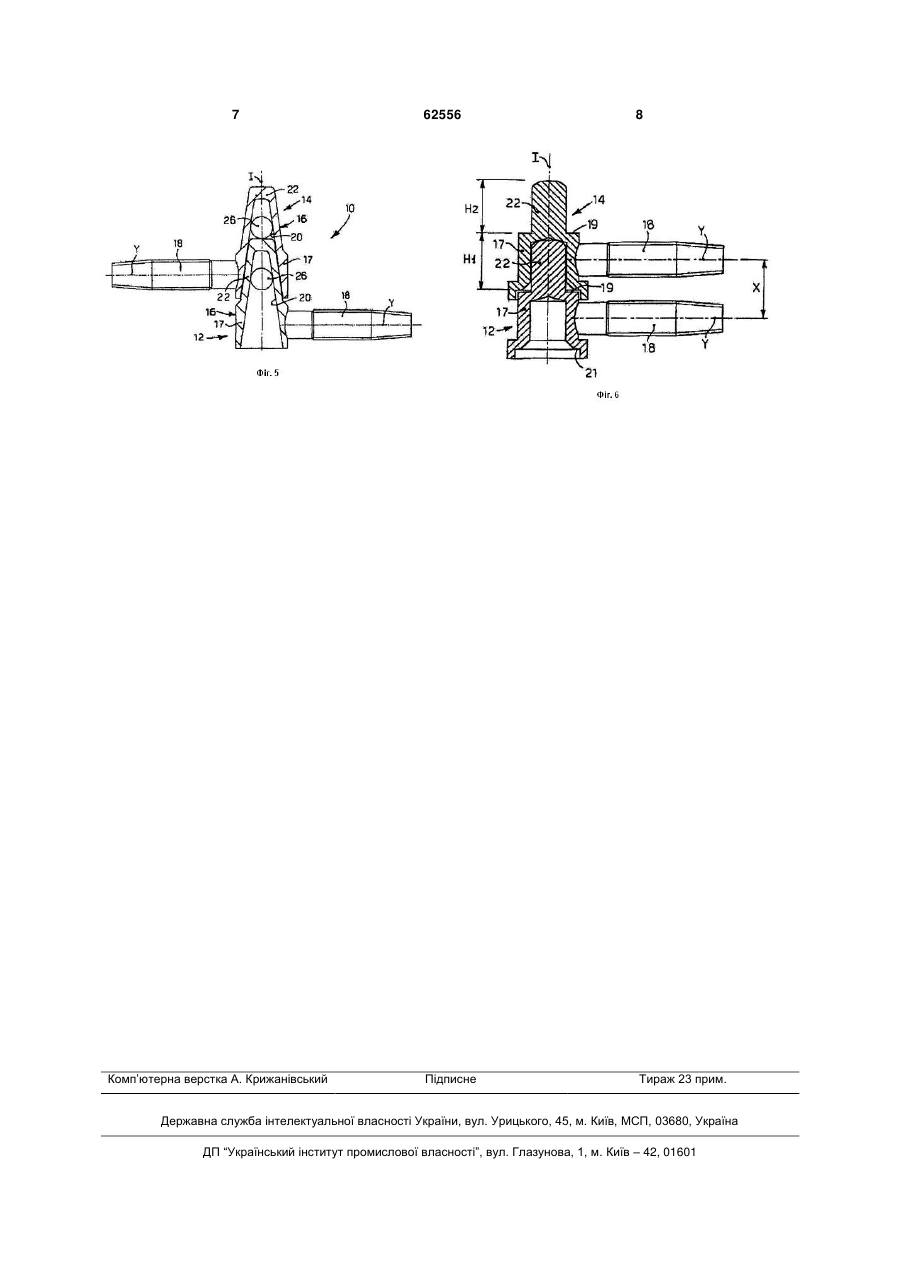

1. Шарнірний елемент петлі для рам або меблевих деталей, який містить корпус з гніздом усередині, яке має першу вісь, і приєднаний до корпуса хвостовик, що має другу вісь, перпендикулярну до першої осі, який відрізняється тим, що корпус зі сторони, протилежної вхідному отвору гнізда, містить штир, форма та розмір якого збігаються з формою та розміром зазначеного гнізда і який є співвісним з гніздом, шарнірний елемент виконаний з можливістю шарнірного з'єднання з таким самим другим шарнірним елементом з утворенням вказаної петлі шляхом насадження гнізда другого елемента на штир першого або навпаки так, що при вказаному шарнірному з'єднанні утворюється фіксована відстань між другими осями хвостовиків, причому висота гнізда дорівнює вказаній фіксованій відстані між другими осями хвостовиків. U 2 (19) 1 3 но патенту Бельгії BE 532063 від 19.07.1948 р. Такий шарнірний вузол складається з двох частин, кожна з яких містить хвостовик для кріплення, принаймні один з хвостовиків для кріплення оснащений на кінці різьбою, кожна з двох частин вузла створена литтям, а в функціонуючому стані шарнірного вузла осі двох хвостовиків для кріплення знаходяться на максимальній дистанції, яка не перевищує половини суми двох діаметрів хвостовиків. Цьому шарнірному вузлу також притаманні вказані недоліки. Метою цієї корисної моделі є створення шарнірного елементу петлі для рам або меблевих деталей, який включає частини вказаних конструкційно-різних деталей відомих петель і здатний шарнірно з'єднуватися з принаймні одним іншим таким самим шарнірним елементом з утворенням вказаної петлі, яка дешевша у виробництві, ніж відомі петлі, що переважно досягається виготовленням вказаних шарнірних елементів петлі на одній виробничій лінії з однією формою, завдяки чому зменшуються витрати на класифікацію та зберігання й полегшуються операції встановлення. Заявник винайшов, випробував та впровадив цю корисну модель, щоб подолати недоліки відомих шарнірних елементів та петель і досягти цієї та інших цілей та переваг. Ця корисна модель представлена та охарактеризована у незалежному пункті формули, тоді як залежні пункти описують інші ознаки корисної моделі або варіанти здійснення основного задуму корисної моделі. У відповідності до вищенаведеної цілі в шарнірному елементі петлі для рам або меблевих деталей, який містить корпус з гніздом усередині, яке має першу вісь, і приєднаний до корпуса хвостовик, що має другу вісь, перпендикулярну до першої осі, проведені такі вдосконалення - шарнірний елемент додатково містить штир на корпусі зі сторони, протилежної вхідному отвору гнізда, форма та розмір якого збігаються з формою та розміром зазначеного гнізда і який є співвісним з гніздом, - шарнірний елемент виконаний з можливістю шарнірного з'єднання з таким самим другим шарнірним елементом з утворенням вказаної петлі шляхом насадження гнізда другого елемента на штир першого або навпаки так, що при вказаному шарнірному з'єднанні утворюється фіксована відстань між другими осями хвостовиків, - висота гнізда дорівнює вказаній фіксованій відстані між другими осями хвостовиків. Присутність на корпусі шарнірного елементу зі сторони, протилежній вхідному отвору гнізда, штиря, форма та розмір якого збігаються з формою та розміром зазначеного гнізда і який є співвісним з гніздом, разом з виконанням шарнірного елементу з можливістю шарнірного з'єднання з таким самим другим шарнірним елементом з утворенням петлі для рам шляхом насадження гнізда другого елемента на штир першого або навпаки, дозволяє замінити дві конструкційно-різні частини петлі розмірами однаковими елементами. При цьому стає 62556 4 можливим з'єднання кількох однакових шарнірних елементів петлі вздовж однієї спільної осі. Відповідність висоти гнізда і фіксованої відстані між другими осями хвостовиків шарнірних елементів дозволяє додатково зв'язати розміри шарнірних елементів для їх тотожності і відповідності іншим петлям, оскільки найчастіше цей розмір є відомим і має стандартизоване значення. Ці та інші ознаки корисної моделі стануть зрозумілими з наступного опису кращих варіантів здійснення, що наводяться як необмежувальний приклад з посиланням на додані креслення, які представляють: - фіг. 1 - подовжній переріз петлі за цією корисною моделлю; - фіг. 2 - вид збоку розібраної петлі за фіг. 1; - фіг. 3 - вид зверху на петлю за фіг. 1; - фіг. 4 - подовжній переріз першого варіанта петлі за фіг. 1; - фіг. 5 - подовжній переріз другого варіанта петлі за фіг. 1; - фіг. 6 - подовжній переріз третього варіанта петлі за фіг. 1. Докладний опис деяких кращих варіантів здійснення корисної моделі Як показано на фіг. 1, петля містить два шарнірні елементи згідно з цією корисною моделлю нижній 12 та верхній 14, які є тотожними один до одного і мають шарнірну вісь І. Кожний з шарнірних елементів 12 та 14 (фіг. 1 та 2) має корпус 16, суттєво співвісний з шарнірною віссю І, та різьбовий хвостовик 18, виконаний спільно з корпусом 16, який має подовжню вісь Y, суттєво перпендикулярну до шарнірної осі І. Кожний різьбовий хвостовик 18 (фіг. 1, 2 та 3) дозволяє прикріплювати відповідний шарнірний елемент 12 або 14 до панелі або рами будь-якої конструкції або до меблевої деталі (на кресленні не показані). Зрозуміло, що замість або на додаток до різьбових хвостовиків 18 можна використовувати плити або пластинки, що дозволяють прикріплювати шарнірний елемент 12 або 14 до панелі та нерухомої конструкції. Корпус 16, у свою чергу, містить першу частину 17, наприклад, циліндричної форми або у формі зрізаного конусу, що має визначений діаметр D1 (фіг. 1 та 3), та другу частину або штир 22, циліндричної форми або у формі зрізаного конусу, що має визначений діаметр D2, менший за D1, отже, переріз другої частини 22 менший, ніж першої частини 17. У першій частині 17 кожного шарнірного елемента 12 та 14 утворена внутрішня порожнина 20, яка слугує гніздом, тоді як частина 22 функціонує як штир. Штир 22 та внутрішня порожнина 20 збігаються за формою та розміром, зокрема, у цьому випадку штир 22 має принаймні частково циліндричну форму. Штир 22 нижнього шарнірного елемента 12 здатний з обертанням вставлятися до внутрішньої порожнини 20 верхнього шарнірного елемента 14 таким чином, що два шарнірні елементи 12 та 14 встановлені співвісно до шарнірної осі 1 (фіг. 2). 5 Висота Н1 першої частини 17 корпуса 16 суттєво дорівнює відстані X, або міжосьовій відстані між двома подовжніми осями Y хвостовиків 18, коли два елементи 12 та 14 встановлені шарнірно співвісно між собою. Довжина міжосьової відстані X звичайно стандартизована на ринку петель для рам або меблів. Більш того, висота Н2 другої частини 22 корпуса 16 дорівнює висоті Н1 першої частини 17 або є меншою за неї. Таким чином, петля 10 за цією корисною моделлю може встановлюватися за допомогою шаблонів або інших стандартних пристосувань, а тому є взаємозамінною з відомими петлями. Крім того, переважно подовжня вісь Y кожного приєднаного хвостовика 18 знаходиться суттєво на однаковій відстані від зовнішньої кромки 19 першої частини корпуса 16 та від внутрішньої кромки 21 внутрішньої порожнини 20. Згідно з першим варіантом, зображеним на фіг. 4, кожний шарнірний елемент 12, 14 оснащений кулькою 24 або подібним контактним елементом, вставленим до торця штиря 22 і здатним входити до контакту з денцем внутрішньої порожнини 20 іншого шарнірного елемента 12, 14, поліпшуючи таким чином з'єднання між штирем та внутрішньою порожниною. За цим першим варіантом, кожний штир 22 та кожна внутрішня порожнина 20 мають конічну фо 62556 6 рму, що полегшує вставляння шарнірних елементів 12, 14 один до одного. Згідно з другим варіантом, показаним на фіг. 5, кожний шарнірний елемент 12, 14 також оснащений кулькою 26 або подібним контактним елементом, вставленим до відповідної внутрішньої порожнини 20 і здатним входити до контакту з торцем штиря 22 іншого шарнірного елемента 12, 14, поліпшуючи таким чином з'єднання між штирем та внутрішньою порожниною. Згідно з третім варіантом, показаним на фіг. 6, зовнішня кромка 19 кожного шарнірного елемента 12, 14 знаходиться на верхньому торці першої частини 17, де починається штир 22, тоді як внутрішня кромка 21 внутрішньої порожнини 20 знаходиться усередині останньої. Зрозуміло, що описана вище петля 10 може бути модифікована та/або до неї до неї можуть бути додані деталі у межах обсягу цієї корисної моделі. Також зрозуміло, що цю корисну модель описано відносно певних конкретних прикладів і що фахівець може знайти багато інших еквівалентних форм виконання петлі для рам або меблевих деталей, яка складається з принаймні двох шарнірних елементів, що мають ознаки, які наведені у формулі корисної моделі і які таким чином знаходяться у межах обсягу цієї корисної моделі, визначеного формулою. 7 Комп’ютерна верстка А. Крижанівський 62556 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
