Система передпускового підігріву двигуна внутрішнього згоряння

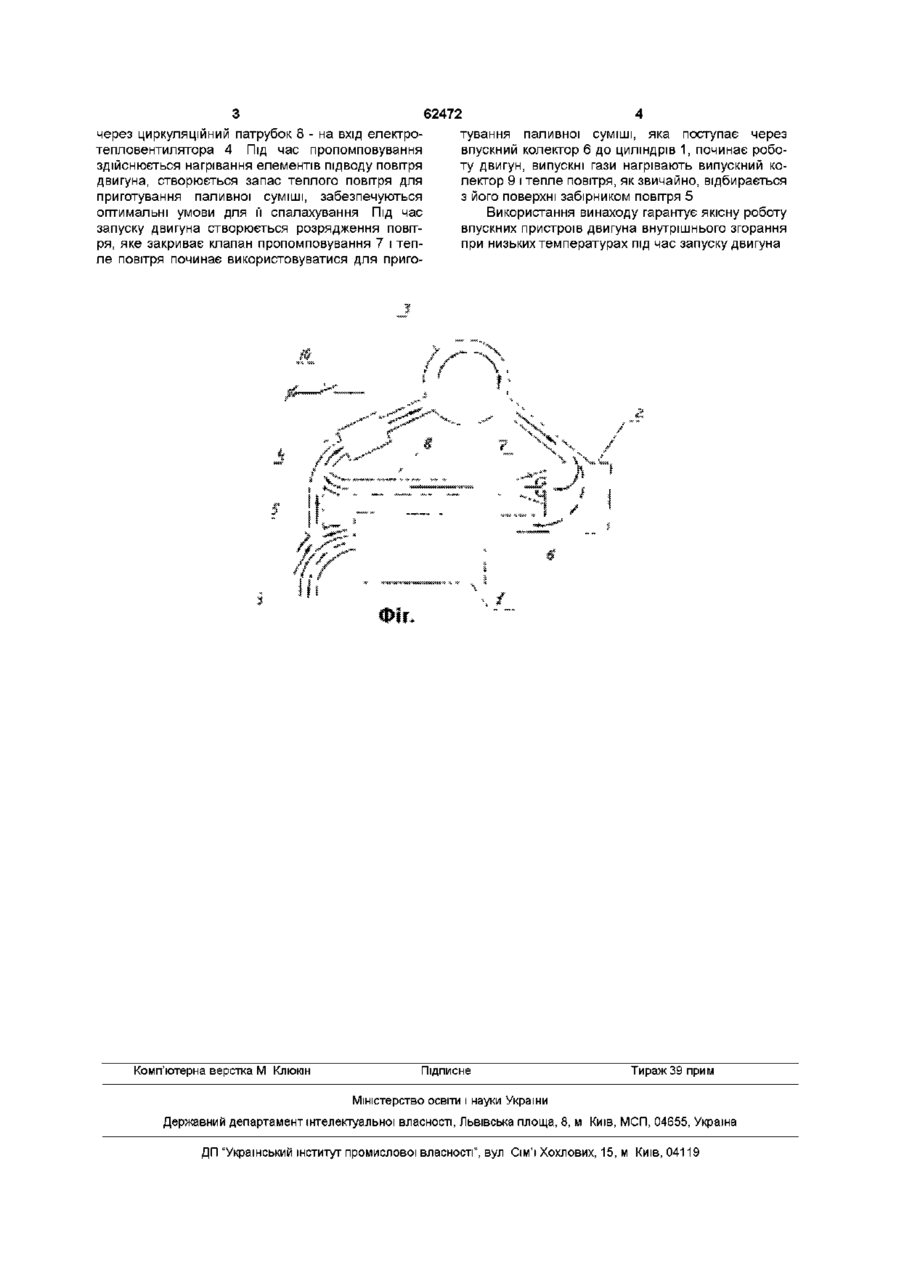

Система передпускового підігріву двигуна внутрішнього згоряння, яка містить в собі забірник повітря, повітряний підігрівам з вентилятором, повітряний фільтр, карбюратор, впускний колектор, яка відрізняється тим, що повітряний підігрівам є електричним і розміщений в системі за забірником повітря, а для можливості закільцювання теплого повітря додатково встановлено на карбюраторі клапан пропомпування та циркуляційний патрубок, який з'єднаний з входом підігрівача Винахід відноситься до двигунів внутрішнього згорання Винахід направлений на рішення існуючої проблеми запуску двигуна при низьких температурах повітря, низькій якості палива, наявності кристалів льоду в карбюраторах, інжекторах, форсунках і ш Відома система предпускового підігріву двигуна внутрішнього згоряння з повітряним охолодженням, яка містить в собі повітряний підігрівам з вентилятором, кожухи для підводу теплоносія до картеру і його піддону та патрубок для підводу теплоносія до циліндрів двигуна (А С СРСР №271181 кл FO2N17/02, 1971р) Але в умовах експлуатації двигуна при високих температурах навколишнього середовища, наявність додаткових кожухів на корпусі двигуна погіршує теплообмін двигуна, що приводить до його перегрівання Найбільш близьким до винаходу є система передпускового підігріву двигуна внутрішнього згоряння з повітряним підігрівачем і вентилятором, а також з кожухами підведення теплого повітря до корпусу двигуна і вентиляційним вікном (А С СРСР № 696174 М кл2 F02N17/02, 1971 р) Але в умовах необхідності швидкого запуску, цей процес займає значний відрізок часу і вимагає значних витрат енергії Технічною задачею, що вирішується заявляємим винаходом є забезпечення підігріву лише вхідних пристроїв двигунів, за рахунок закільцювання теплого повітря під час підігріву, що призведе до значної економії енергії Суть винаходу полягає в тому, що система передпускового підігріву двигуна внутрішнього згоряння містить в собі забірник повітря, повітряний підігрівам з вентилятором, повітряний фільтр, карбюратор, впускний колектор, циліндри, випускний колектор Підігрівам повітря і вентилятор є електричними і розміщені в системі за забірником повітря Закільцювання теплого повітря здійснюється через додатково встановлений на карбюраторі (інжекторі) клапан пропомповування та циркуляційний патрубок, який з'єднаний з входом підігрівача Графічна частина заявки пояснює суть винаходу, який заявляється На фіг зображена блоксхема двигуна внутрішнього згоряння з розміщенням на ній пристрою, який здійснює підігрів та нагнітання повітря, що подається Система передпускового підігріву двигуна містить в собі блок циліндрів внутрішнього згоряння 1, карбюратор (або інжектор) 2, повітряний фільтр З, підігріваючий та нагнітаючий пристрій (електротепловентилятор) 4, забірник повітря 5, впускний колектор 6, клапан пропомповування 7, циркуляційний патрубок 8, випускний колектор 9, вмикач 10 Принцип роботи полягає в наступному до запуску двигуна за допомогою вмикача 10 вмикається електротепловентилятор 4, який нагнітає тепле повітря, що входить через забірник повітря 5, робиться примусове пропомповування теплого повітря крізь повітряний фільтр 3, карбюратор 2 (показано стрілками) Вихід повітря, яке нагнітається, забезпечується клапаном пропомповування 7, (О через циркуляційний патрубок 8 - на вхід електротепловентилятора 4 Під час пропомповування здійснюється нагрівання елементів підводу повітря двигуна, створюється запас теплого повітря для приготування паливної суміші, забезпечуються оптимальні умови для її спалахування Під час запуску двигуна створюється розрядження повітря, яке закриває клапан пропомповування 7 і тепле повітря починає використовуватися для приго Комп'ютерна верстка М Клюкш 62472 тування паливної суміші, яка поступає через впускний колектор 6 до циліндрів 1, починає роботу двигун, випускні гази нагрівають випускний колектор 9 і тепле повітря, як звичайно, відбирається з його поверхні забірником повітря 5 Використання винаходу гарантує якісну роботу впускних пристроїв двигуна внутрішнього згорання при низьких температурах під час запуску двигуна Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
