Система для прийому і /або передачі радіохвиль

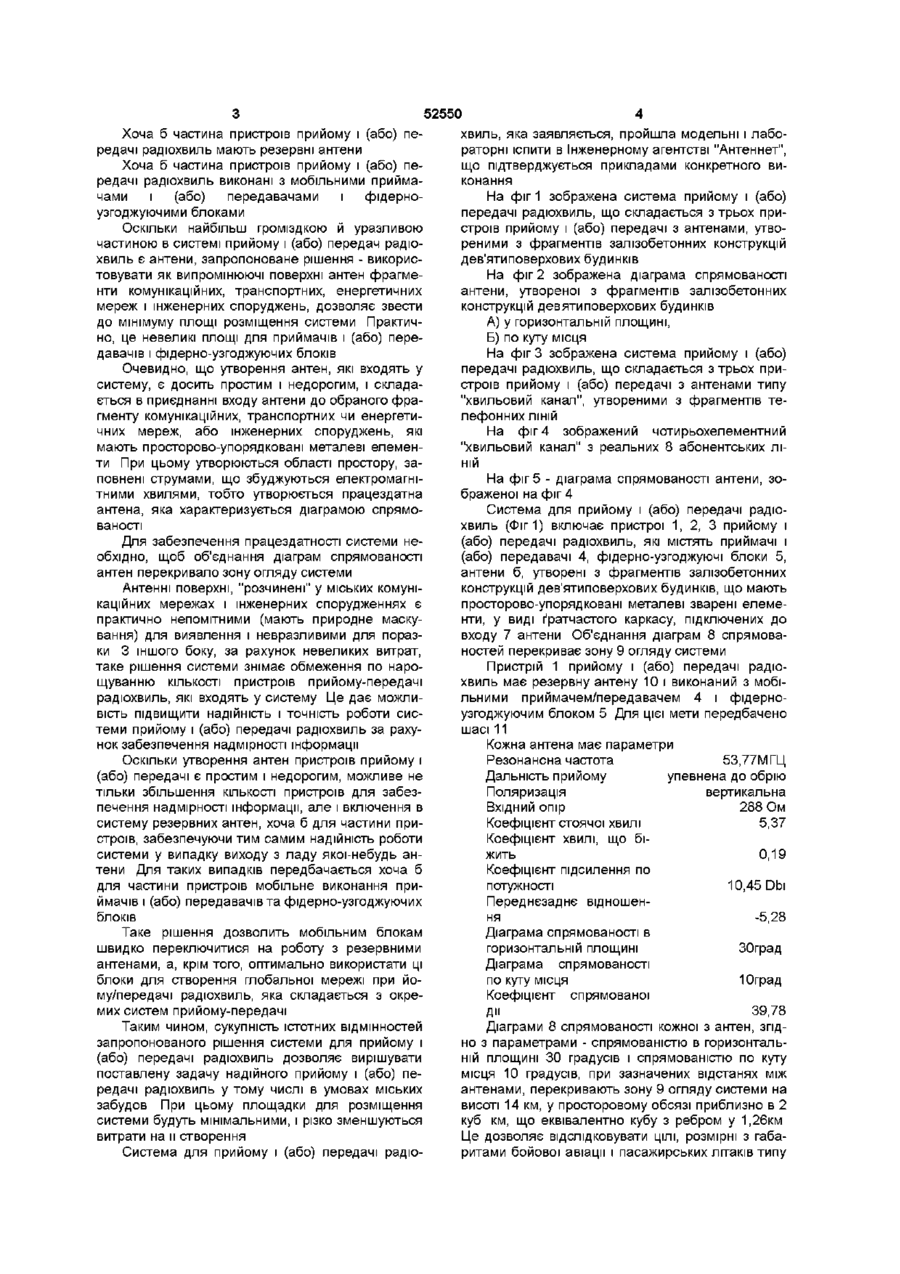

1 Система для прийому і/або передачі радіохвиль, що включає один чи більше пристроїв прийому і/або передачі радіохвиль, які містять при ймачі і/або передавачі, фідерно-узгоджуючі блоки і антени, яка відрізняється тим, що антени утворені фрагментами комунікаційних, транспортних, енергетичних мереж, інженерних споруд, що мають просторово-упорядковані металеві елементи, з'єднані з входом антени, при цьому об'єднання діаграм спрямованості антен перекриває зону огляду системи 2 Система по п 1, яка відрізняється тим, що хоча б частина пристроїв прийому і/або передачі радіохвиль має резервні антени 3 Система по п 1, яка відрізняється тим, що хоча б частина пристроїв прийому і/або передачі радіохвиль виконані з мобільними приймачами і/або передавачами і фідерно-узгоджуючими блоками Винахід відноситься до техніки для прийому і (або) передачі радіохвиль і може бути використаний в системах радюспостереження, радиовиміру, радиосупровождения джених невійськових об'єктів) Рішення таких задач традиційними методами вимагають колосальних засобів на їхнє створення і великих площ для їхнього розміщення Задача ще більш ускладнюється в умовах дефіциту придатних площ у містах В основу винаходу поставлено задачу в системах для прийому і (або) передачі радіохвиль шляхом утворення випромінюючої поверхні антен пристроїв, що входять у систему, з фрагментів комунікаційних, транспортних, енергетичних мереж, інженерних споруджень, забезпечити надійний прийом і передачу радіохвиль, у тому числі в умовах міських забудов, при мінімальних площах для їх розміщення і мінімальних витратах на їх створення Поставлена задача вирішується тим, що в системі для прийому і (або) передачі радіохвиль, що містять приймачі і (або) передавачі, фідерноузгоджуючі блоки і антени, останні утворені фрагментами комунікаційних, транспортних, енергетичних мереж і інженерних споруджень, що мають просторово-упорядковані металеві елементи, які з'єднані з входом антени, при цьому об'єднання діаграм спрямованості антен перекриває зону огляду системи ВІДОМІ ОДНО- або багатопозиційні системи для прийому і передачі радіохвиль, які використовуються в радіолокаційних системах, які включають один або більше пристроїв для прийому і передачі радіохвиль, що містять у свою чергу приймачі і (або) передавачі, фідерно-узгоджуючи пристрої і антени, які розраховуються і проектуються ВІДПОВІДНО до визначеної зони огляду системи і її призначення [Справочник по радиолокации Редактор М Сколник, т 4, М "Советское радио" 1978 г ] Системи вимагають величезних витрат на їхнє виготовлення і неодмінний етап у процесі створення подібних систем є етап мінімізації вартості Унаслідок цього, подібні системи виконують вузькоспеціальні задачі - оборони, екологи, науки, наземних служб аеродромів, що дозволяє контролювати приблизно 20% повітряного простору Однак, у даний час з урахуванням нових програм антитерору, як показали поди в США 11 вересня 2001 року, виникла необхідність глобального контролю всього повітряного простору й особливо в зонах цивільних забудов (розосере О ю ю ю 52550 Хоча б частина пристроїв прийому і (або) передачі радіохвиль мають резервні антени Хоча б частина пристроїв прийому і (або) передачі радіохвиль виконані з мобільними приймачами і (або) передавачами і фідерноузгоджуючими блоками Оскільки найбільш громіздкою й уразливою частиною в системі прийому і (або) передач радіохвиль є антени, запропоноване рішення - використовувати як випромінюючі поверхні антен фрагменти комунікаційних, транспортних, енергетичних мереж і інженерних споруджень, дозволяє звести до мінімуму площі розміщення системи Практично, це невеликі площі для приймачів і (або) передавачів і фідерно-узгоджуючих блоків Очевидно, що утворення антен, які входять у систему, є досить простим і недорогим, і складається в приєднанні входу антени до обраного фрагменту комунікаційних, транспортних чи енергетичних мереж, або інженерних споруджень, які мають просторово-упорядковані металеві елементи При цьому утворюються області простору, заповнені струмами, що збуджуються електромагнітними хвилями, тобто утворюється працездатна антена, яка характеризується діаграмою спрямованості Для забезпечення працездатності системи необхідно, щоб об'єднання діаграм спрямованості антен перекривало зону огляду системи Антенні поверхні, "розчинені" у міських комунікаційних мережах і інженерних спорудженнях є практично непомітними (мають природне маскування) для виявлення і невразливими для поразки 3 іншого боку, за рахунок невеликих витрат, таке рішення системи знімає обмеження по нарощуванню КІЛЬКОСТІ пристроїв прийому-передачі радіохвиль, які входять у систему Це дає можливість підвищити надійність і точність роботи системи прийому і (або) передачі радіохвиль за рахунок забезпечення надмірності інформації Оскільки утворення антен пристроїв прийому і (або) передачі є простим і недорогим, можливе не тільки збільшення КІЛЬКОСТІ пристроїв для забезпечення надмірності інформації, але і включення в систему резервних антен, хоча б для частини пристроїв, забезпечуючи тим самим надійність роботи системи у випадку виходу з ладу якоі-небудь антени Для таких випадків передбачається хоча б для частини пристроїв мобільне виконання приймачів і (або) передавачів та фідерно-узгоджуючих блоків Таке рішення дозволить мобільним блокам швидко переключитися на роботу з резервними антенами, а, крім того, оптимально використати ці блоки для створення глобальної мережі при йому/передачі радіохвиль, яка складається з окремих систем прийому-передачі Таким чином, сукупність істотних відмінностей запропонованого рішення системи для прийому і (або) передачі радіохвиль дозволяє вирішувати поставлену задачу надійного прийому і (або) передачі радіохвиль у тому числі в умовах міських забудов При цьому площадки для розміщення системи будуть мінімальними, і різко зменшуються витрати на и створення Система для прийому і (або) передачі радіо хвиль, яка заявляється, пройшла модельні і лабораторні іспити в Інженерному агентстві "Антеннет", що підтверджується прикладами конкретного виконання На фіг 1 зображена система прийому і (або) передачі радіохвиль, що складається з трьох пристроїв прийому і (або) передачі з антенами, утвореними з фрагментів залізобетонних конструкцій дев'ятиповерхових будинків На фіг 2 зображена діаграма спрямованості антени, утвореної з фрагментів залізобетонних конструкцій девятиповерхових будинків А) у горизонтальній площині, Б) по куту місця На фіг 3 зображена система прийому і (або) передачі радіохвиль, що складається з трьох пристроїв прийому і (або) передачі з антенами типу "хвильовий канал", утвореними з фрагментів телефонних ЛІНІЙ На фіг 4 зображений чотирьохелементний "хвильовий канал" з реальних 8 абонентських ЛІНІЙ На фіг 5 - діаграма спрямованості антени, зображеної на фіг 4 Система для прийому і (або) передачі радіохвиль (Фіг1) включає пристрої 1, 2, 3 прийому і (або) передачі радіохвиль, які містять приймачі і (або) передавачі 4, фідерно-узгоджуючі блоки 5, антени б, утворені з фрагментів залізобетонних конструкцій дев'ятиповерхових будинків, що мають просторово-упорядковані металеві зварені елементи, у виді ґратчастого каркасу, підключених до входу 7 антени Об'єднання діаграм 8 спрямованостей перекриває зону 9 огляду системи Пристрій 1 прийому і (або) передачі радіохвиль має резервну антену 10 і виконаний з мобільними приймачем/передавачем 4 і фідерноузгоджуючим блоком 5 Для цієї мети передбачено шасі 11 Кожна антена має параметри Резонансна частота 53.77МГЦ Дальність прийому упевнена до обрію Поляризація вертикальна Вхідний опір 288 Ом Коефіцієнт стоячої хвилі 5,37 Коефіцієнт хвилі, що біжить 0,19 Коефіцієнт підсилення по потужності 10,45 Dbi Переднєзаднє відношення -5,28 Діаграма спрямованості в горизонтальній площині ЗОград Діаграма спрямованості по куту місця 10град Коефіцієнт спрямованої дії 39,78 Діаграми 8 спрямованості кожної з антен, згідно з параметрами - спрямованістю в горизонтальній площині ЗО градусів і спрямованістю по куту місця 10 градусів, при зазначених відстанях між антенами, перекривають зону 9 огляду системи на висоті 14 км, у просторовому обсязі приблизно в 2 куб км, що еквівалентно кубу з ребром у 1,26км Це дозволяє відслідковувати ЦІЛІ, розмірні з габаритами бойової авіації і пасажирських літаків типу 52550 "Боинг-747", використаними втеракті 11 09 2001 р На Фіг 3 зображена система для прийому і (або) передачі радіохвиль з антенами типу "хвильовий канал", утвореними з 8 абонентських ЛІНІЙ мережі АТС (Фіг 4) Антена характеризується діаграмою спрямованості (Фіг 5) Така антена має наступні параметри Резонансна частота 3.35МГЦ Дальність прийому упевнена до обрію Поляризація горизонтальна Вхідний опір 146 0м Коефіцієнт стоячої хвилі 3,23 Коефіцієнт хвилі, що біжить 0,31 Коефіцієнт підсилення по потужності 7,9 Dbi Переднєзаднє відношення -2,3 Діаграма спрямованості в горизонтальній площині ЗОград ФІГ.1 Діаграма спрямованості по куту місця ЗО Коефіцієнт спрямованості 26,52 При роботі системи для прийому і (або) передачі радіохвиль з антенами такого типу (фіг 3) можливий контроль наземного простору навколо стратегічно важливих об'єктів - атомні електростанції, греблі тощо При зазначених відстанях між антенами зона огляду системи становить площу 0,156 квадратних кілометрів Таким чином, запропоноване технічне рішення системи для прийому і (або) передачі радіохвиль дозволяє вирішити широке коло задач народного господарства, науки і оборони, використовуючи існуючі комунікаційні, транспортні, енергетичні мережі та інженерні спорудження для утворення антен При цьому , для рішення конкретної задачі можна знайти антени з характеристиками, що забезпечать достатній ступінь точності і надійності 52550 Б Фіг.2 Фіг.З 52550 Фіг.4 Фіг.5 ДП «Український інститут промислової власності» (Укрпатент) вул СІМІХОХЛОВИХ 15 м Київ 04119 Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)216-32-71 10
