Пристрій для утворення свердловин у ґрунті

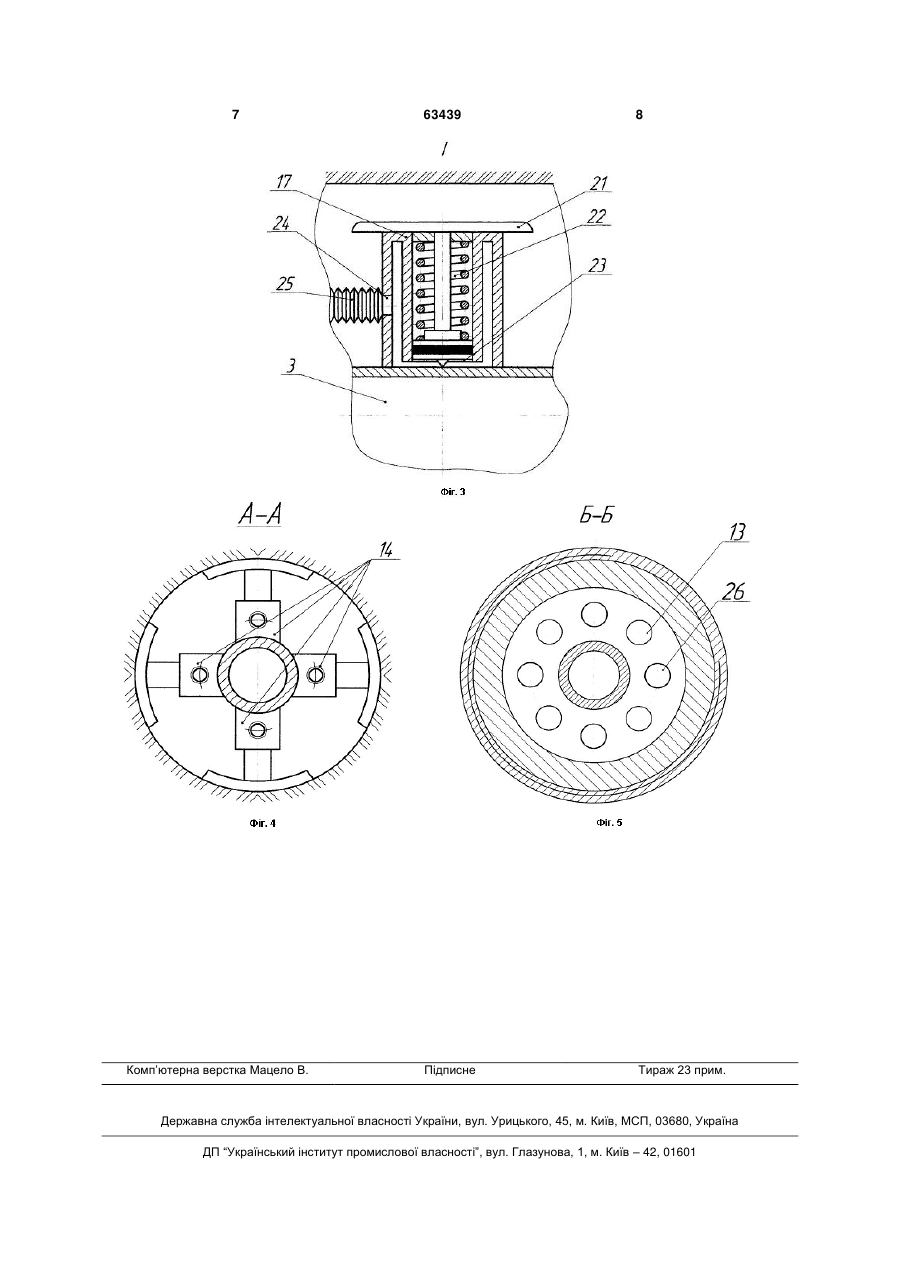

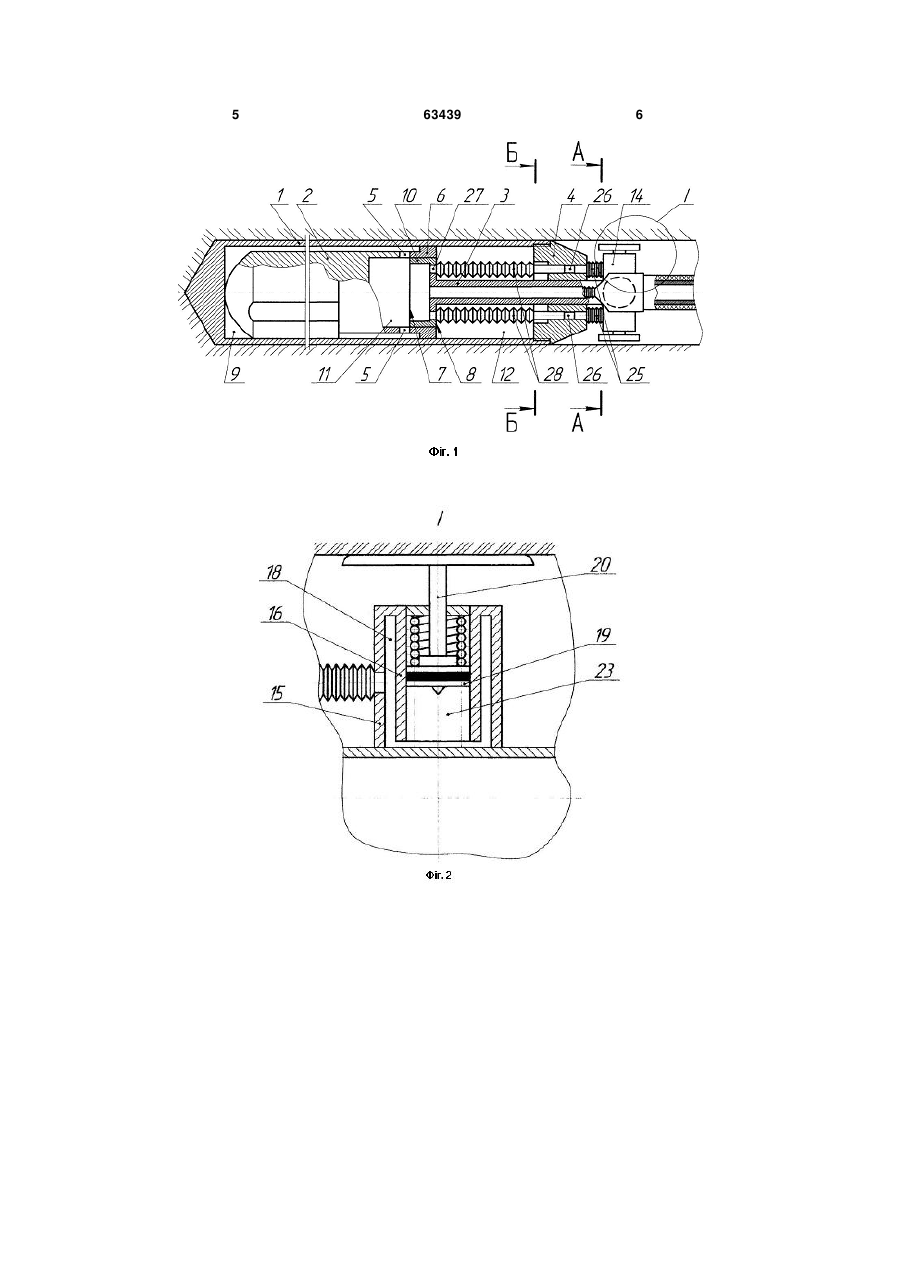

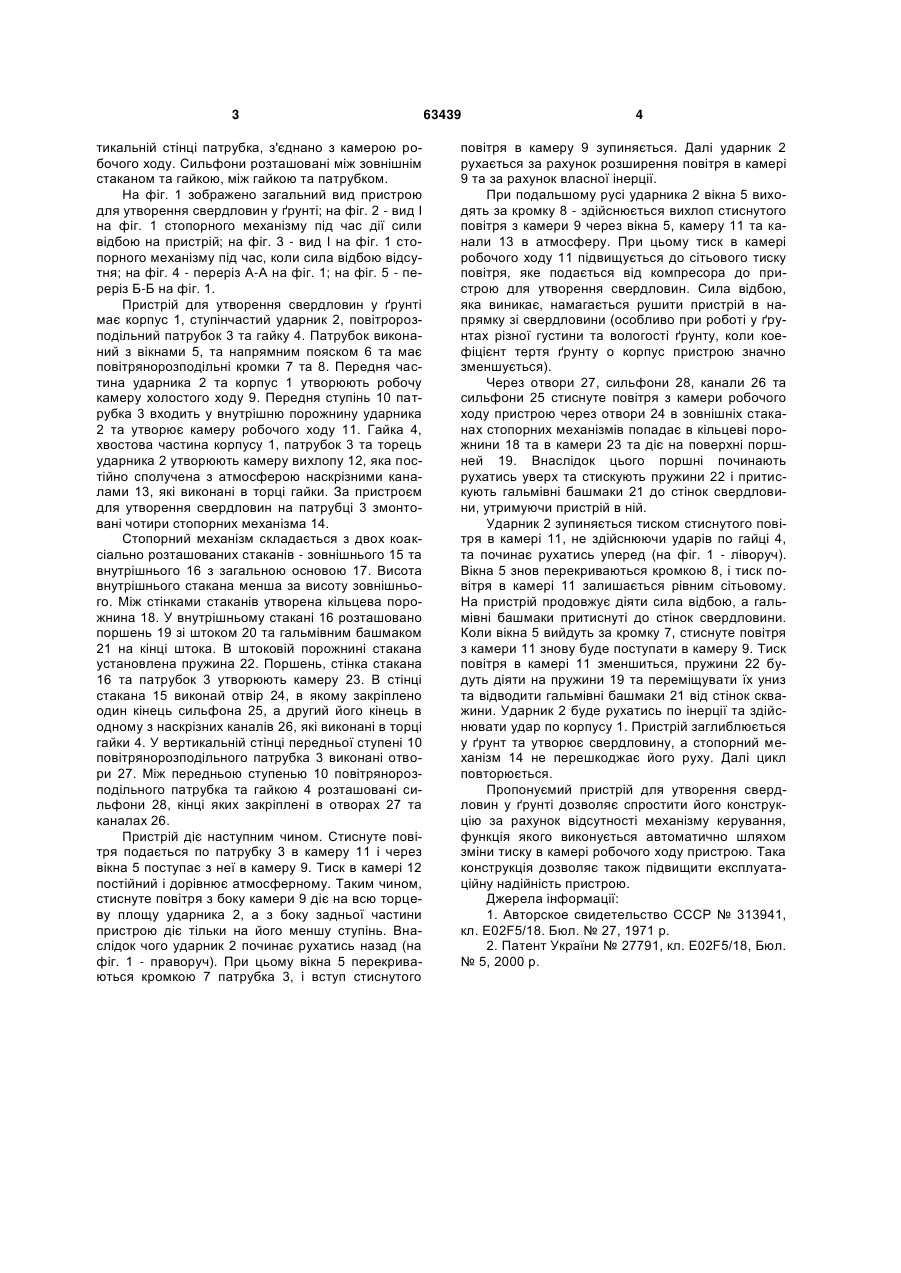

1. Пристрій для утворення свердловин у ґрунті, який має корпус з ковадлом та рухомим ударником, камери робочого та холостого ходу, патрубок, установлений в осьовому заглибленні ударника, стопорний механізм, який відрізняється тим, що стопорний механізм виконано у вигляді двох коаксіально розташованих стаканів з загальною основою - зовнішнього та внутрішнього, усередині внутрішнього стакана установлені поршень, пружина 3 тикальній стінці патрубка, з'єднано з камерою робочого ходу. Сильфони розташовані між зовнішнім стаканом та гайкою, між гайкою та патрубком. На фіг. 1 зображено загальний вид пристрою для утворення свердловин у ґрунті; на фіг. 2 - вид І на фіг. 1 стопорного механізму під час дії сили відбою на пристрій; на фіг. 3 - вид І на фіг. 1 стопорного механізму під час, коли сила відбою відсутня; на фіг. 4 - переріз А-А на фіг. 1; на фіг. 5 - переріз Б-Б на фіг. 1. Пристрій для утворення свердловин у ґрунті має корпус 1, ступінчастий ударник 2, повітророзподільний патрубок 3 та гайку 4. Патрубок виконаний з вікнами 5, та напрямним пояском 6 та має повітрянорозподільні кромки 7 та 8. Передня частина ударника 2 та корпус 1 утворюють робочу камеру холостого ходу 9. Передня ступінь 10 патрубка 3 входить у внутрішню порожнину ударника 2 та утворює камеру робочого ходу 11. Гайка 4, хвостова частина корпусу 1, патрубок 3 та торець ударника 2 утворюють камеру вихлопу 12, яка постійно сполучена з атмосферою наскрізними каналами 13, які виконані в торці гайки. За пристроєм для утворення свердловин на патрубці 3 змонтовані чотири стопорних механізма 14. Стопорний механізм складається з двох коаксіально розташованих стаканів - зовнішнього 15 та внутрішнього 16 з загальною основою 17. Висота внутрішнього стакана менша за висоту зовнішнього. Між стінками стаканів утворена кільцева порожнина 18. У внутрішньому стакані 16 розташовано поршень 19 зі штоком 20 та гальмівним башмаком 21 на кінці штока. В штоковій порожнині стакана установлена пружина 22. Поршень, стінка стакана 16 та патрубок 3 утворюють камеру 23. В стінці стакана 15 виконай отвір 24, в якому закріплено один кінець сильфона 25, а другий його кінець в одному з наскрізних каналів 26, які виконані в торці гайки 4. У вертикальній стінці передньої ступені 10 повітрянорозподільного патрубка 3 виконані отвори 27. Між передньою ступенью 10 повітрянорозподільного патрубка та гайкою 4 розташовані сильфони 28, кінці яких закріплені в отворах 27 та каналах 26. Пристрій діє наступним чином. Стиснуте повітря подається по патрубку 3 в камеру 11 і через вікна 5 поступає з неї в камеру 9. Тиск в камері 12 постійний і дорівнює атмосферному. Таким чином, стиснуте повітря з боку камери 9 діє на всю торцеву площу ударника 2, а з боку задньої частини пристрою діє тільки на його меншу ступінь. Внаслідок чого ударник 2 починає рухатись назад (на фіг. 1 - праворуч). При цьому вікна 5 перекриваються кромкою 7 патрубка 3, і вступ стиснутого 63439 4 повітря в камеру 9 зупиняється. Далі ударник 2 рухається за рахунок розширення повітря в камері 9 та за рахунок власної інерції. При подальшому русі ударника 2 вікна 5 виходять за кромку 8 - здійснюється вихлоп стиснутого повітря з камери 9 через вікна 5, камеру 11 та канали 13 в атмосферу. При цьому тиск в камері робочого ходу 11 підвищується до сітьового тиску повітря, яке подається від компресора до пристрою для утворення свердловин. Сила відбою, яка виникає, намагається рушити пристрій в напрямку зі свердловини (особливо при роботі у ґрунтах різної густини та вологості ґрунту, коли коефіцієнт тертя ґрунту о корпус пристрою значно зменшується). Через отвори 27, сильфони 28, канали 26 та сильфони 25 стиснуте повітря з камери робочого ходу пристрою через отвори 24 в зовнішніх стаканах стопорних механізмів попадає в кільцеві порожнини 18 та в камери 23 та діє на поверхні поршней 19. Внаслідок цього поршні починають рухатись уверх та стискують пружини 22 і притискують гальмівні башмаки 21 до стінок свердловини, утримуючи пристрій в ній. Ударник 2 зупиняється тиском стиснутого повітря в камері 11, не здійснюючи ударів по гайці 4, та починає рухатись уперед (на фіг. 1 - ліворуч). Вікна 5 знов перекриваються кромкою 8, і тиск повітря в камері 11 залишається рівним сітьовому. На пристрій продовжує діяти сила відбою, а гальмівні башмаки притиснуті до стінок свердловини. Коли вікна 5 вийдуть за кромку 7, стиснуте повітря з камери 11 знову буде поступати в камеру 9. Тиск повітря в камері 11 зменшиться, пружини 22 будуть діяти на пружини 19 та переміщувати їх униз та відводити гальмівні башмаки 21 від стінок скважини. Ударник 2 буде рухатись по інерції та здійснювати удар по корпусу 1. Пристрій заглиблюється у ґрунт та утворює свердловину, а стопорний механізм 14 не перешкоджає його руху. Далі цикл повторюється. Пропонуємий пристрій для утворення свердловин у ґрунті дозволяє спростити його конструкцію за рахунок відсутності механізму керування, функція якого виконується автоматично шляхом зміни тиску в камері робочого ходу пристрою. Така конструкція дозволяє також підвищити експлуатаційну надійність пристрою. Джерела інформації: 1. Авторское свидетельство СССР № 313941, кл. Е02F5/18. Бюл. № 27, 1971 р. 2. Патент України № 27791, кл. Е02F5/18, Бюл. № 5, 2000 р. 5 63439 6 7 Комп’ютерна верстка Мацело В. 63439 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
