Пристрій ударної дії для утворення свердловин у ґрунті

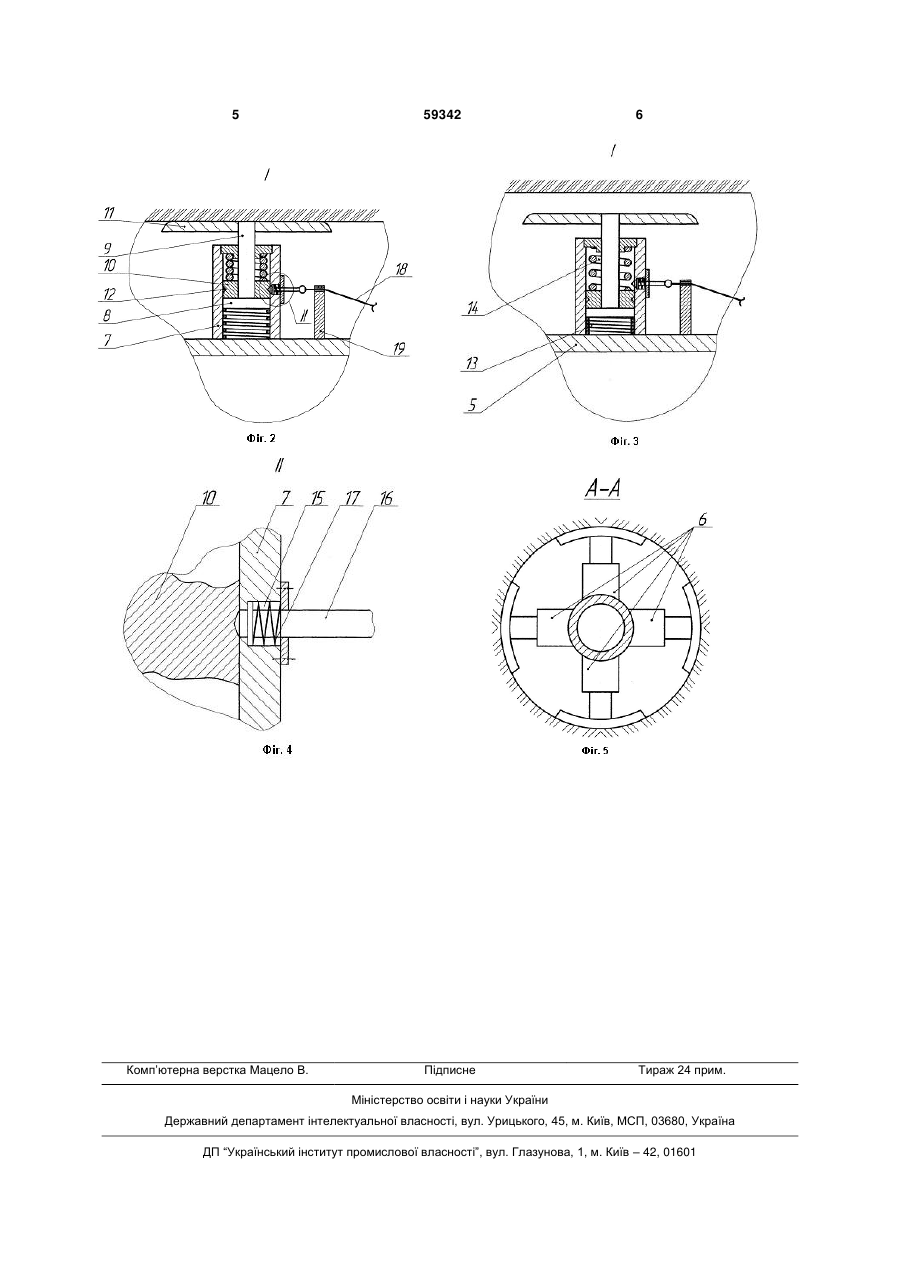

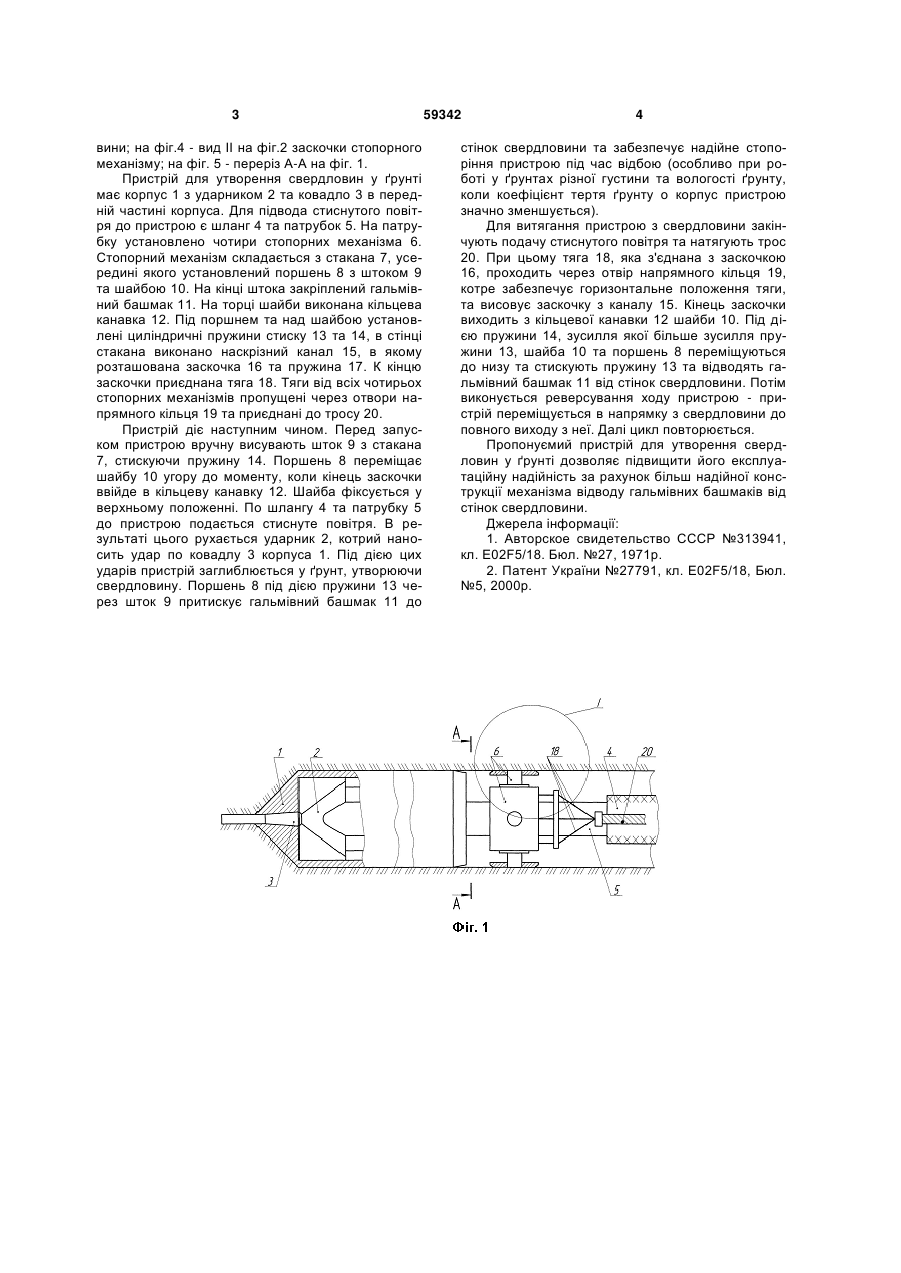

1. Пристрій ударної дії для утворення свердловин у ґрунті, який містить корпус з ковадлом та рухомим ударником, патрубок, установлений в осьовому заглибленні ударника, стопорний механізм, механізм керування, який складається з тяг та натяжного троса, який відрізняється тим, що стопорний механізм виконаний у вигляді стакана, 3 вини; на фіг.4 - вид II на фіг.2 заскочки стопорного механізму; на фіг. 5 - переріз А-А на фіг. 1. Пристрій для утворення свердловин у ґрунті має корпус 1 з ударником 2 та ковадло 3 в передній частині корпуса. Для підвода стиснутого повітря до пристрою є шланг 4 та патрубок 5. На патрубку установлено чотири стопорних механізма 6. Стопорний механізм складається з стакана 7, усередині якого установлений поршень 8 з штоком 9 та шайбою 10. На кінці штока закріплений гальмівний башмак 11. На торці шайби виконана кільцева канавка 12. Під поршнем та над шайбою установлені циліндричні пружини стиску 13 та 14, в стінці стакана виконано наскрізний канал 15, в якому розташована заскочка 16 та пружина 17. К кінцю заскочки приєднана тяга 18. Тяги від всіх чотирьох стопорних механізмів пропущені через отвори напрямного кільця 19 та приєднані до тросу 20. Пристрій діє наступним чином. Перед запуском пристрою вручну висувають шток 9 з стакана 7, стискуючи пружину 14. Поршень 8 переміщає шайбу 10 угору до моменту, коли кінець заскочки ввійде в кільцеву канавку 12. Шайба фіксується у верхньому положенні. По шлангу 4 та патрубку 5 до пристрою подається стиснуте повітря. В результаті цього рухається ударник 2, котрий наносить удар по ковадлу 3 корпуса 1. Під дією цих ударів пристрій заглиблюється у ґрунт, утворюючи свердловину. Поршень 8 під дією пружини 13 через шток 9 притискує гальмівний башмак 11 до 59342 4 стінок свердловини та забезпечує надійне стопоріння пристрою під час відбою (особливо при роботі у ґрунтах різної густини та вологості ґрунту, коли коефіцієнт тертя ґрунту о корпус пристрою значно зменшується). Для витягання пристрою з свердловини закінчують подачу стиснутого повітря та натягують трос 20. При цьому тяга 18, яка з'єднана з заскочкою 16, проходить через отвір напрямного кільця 19, котре забезпечує горизонтальне положення тяги, та висовує заскочку з каналу 15. Кінець заскочки виходить з кільцевої канавки 12 шайби 10. Під дією пружини 14, зусилля якої більше зусилля пружини 13, шайба 10 та поршень 8 переміщуються до низу та стискують пружину 13 та відводять гальмівний башмак 11 від стінок свердловини. Потім виконується реверсування ходу пристрою - пристрій переміщується в напрямку з свердловини до повного виходу з неї. Далі цикл повторюється. Пропонуємий пристрій для утворення свердловин у ґрунті дозволяє підвищити його експлуатаційну надійність за рахунок більш надійної конструкції механізма відводу гальмівних башмаків від стінок свердловини. Джерела інформації: 1. Авторское свидетельство СССР №313941, кл. Е02F5/18. Бюл. №27, 1971р. 2. Патент України №27791, кл. Е02F5/18, Бюл. №5, 2000р. 5 Комп’ютерна верстка Мацело В. 59342 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
