Пристрій для утворення свердловин у ґрунті
Формула / Реферат
Пристрій для утворення свердловин у ґрунті, який містить багатосекційний телескопічний корпус, в якому з можливістю переміщення під дією стиснутого повітря і взаємодії з ковадлом встановлений ударник, який має виступи на своїй зовнішній поверхні, при цьому секції мають на внутрішній поверхні виступи для взаємодії з виступами ударника, який відрізняється тим, що між ковадлом і першою секцією та між секціями встановлені циліндричні гофри.
Текст

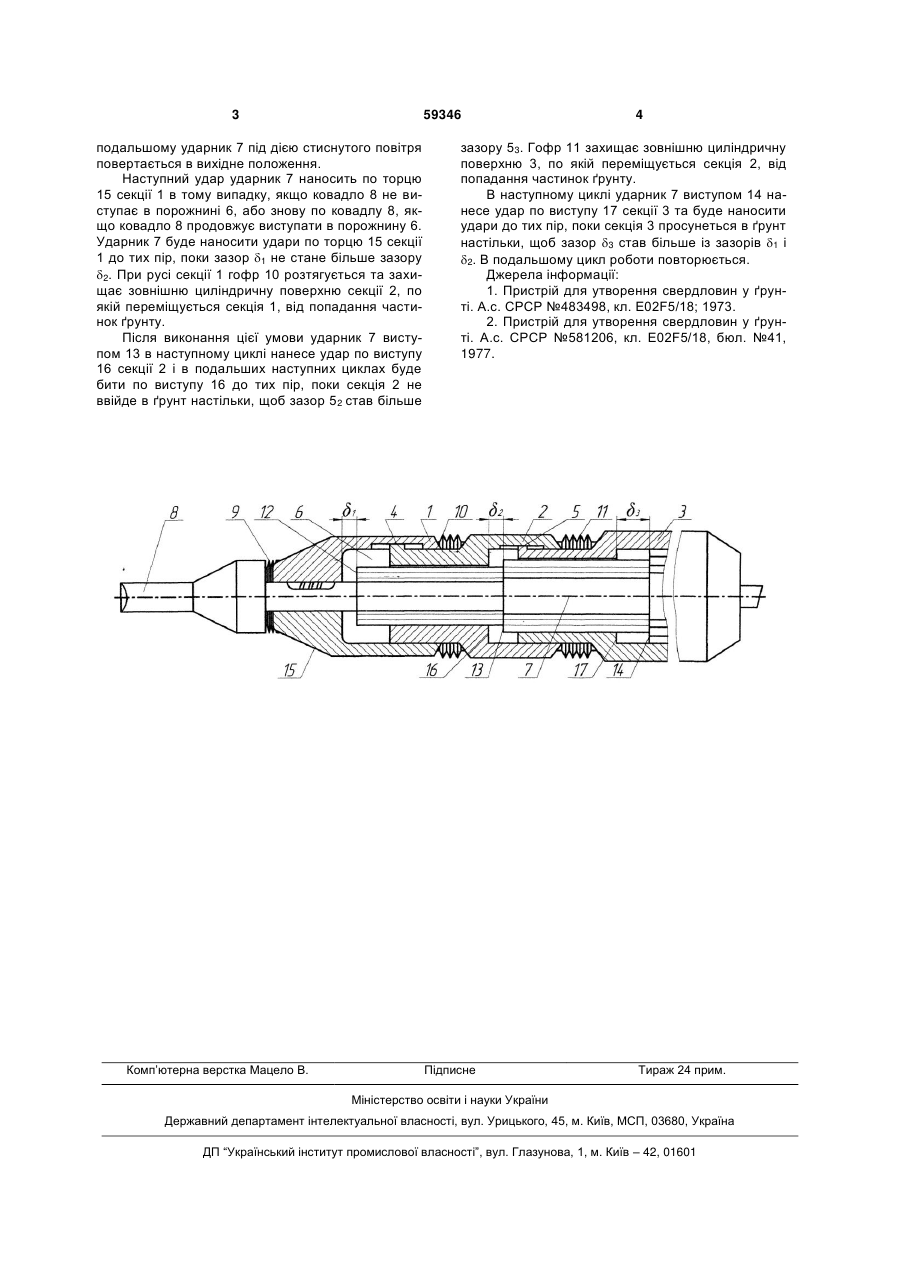

Пристрій для утворення свердловин у ґрунті, який містить багатосекційний телескопічний кор 3 59346 подальшому ударник 7 під дією стиснутого повітря повертається в вихідне положення. Наступний удар ударник 7 наносить по торцю 15 секції 1 в тому випадку, якщо ковадло 8 не виступає в порожнині 6, або знову по ковадлу 8, якщо ковадло 8 продовжує виступати в порожнину 6. Ударник 7 буде наносити удари по торцю 15 секції 1 до тих пір, поки зазор 1 не стане більше зазору 2. При русі секції 1 гофр 10 розтягується та захищає зовнішню циліндричну поверхню секції 2, по якій переміщується секція 1, від попадання частинок ґрунту. Після виконання цієї умови ударник 7 виступом 13 в наступному циклі нанесе удар по виступу 16 секції 2 і в подальших наступних циклах буде бити по виступу 16 до тих пір, поки секція 2 не ввійде в ґрунт настільки, щоб зазор 52 став більше Комп’ютерна верстка Мацело В. 4 зазору 53. Гофр 11 захищає зовнішню циліндричну поверхню 3, по якій переміщується секція 2, від попадання частинок ґрунту. В наступному циклі ударник 7 виступом 14 нанесе удар по виступу 17 секції 3 та буде наносити удари до тих пір, поки секція 3 просунеться в ґрунт настільки, щоб зазор 3 став більше із зазорів 1 і 2. В подальшому цикл роботи повторюється. Джерела інформації: 1. Пристрій для утворення свердловин у ґрунті. А.с. СРСР №483498, кл. Е02F5/18; 1973. 2. Пристрій для утворення свердловин у ґрунті. А.с. СРСР №581206, кл. Е02F5/18, бюл. №41, 1977. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for formation of holes in soil
Автори англійськоюPerederii Viktor Kostiantynovych
Назва патенту російськоюУстройство для образования скважин в грунте
Автори російськоюПередерий Виктор Константинович
МПК / Мітки
МПК: E02F 5/18
Мітки: свердловин, утворення, ґрунті, пристрій
