Пристрій для перекриття дефектної ділянки діючого трубопроводу

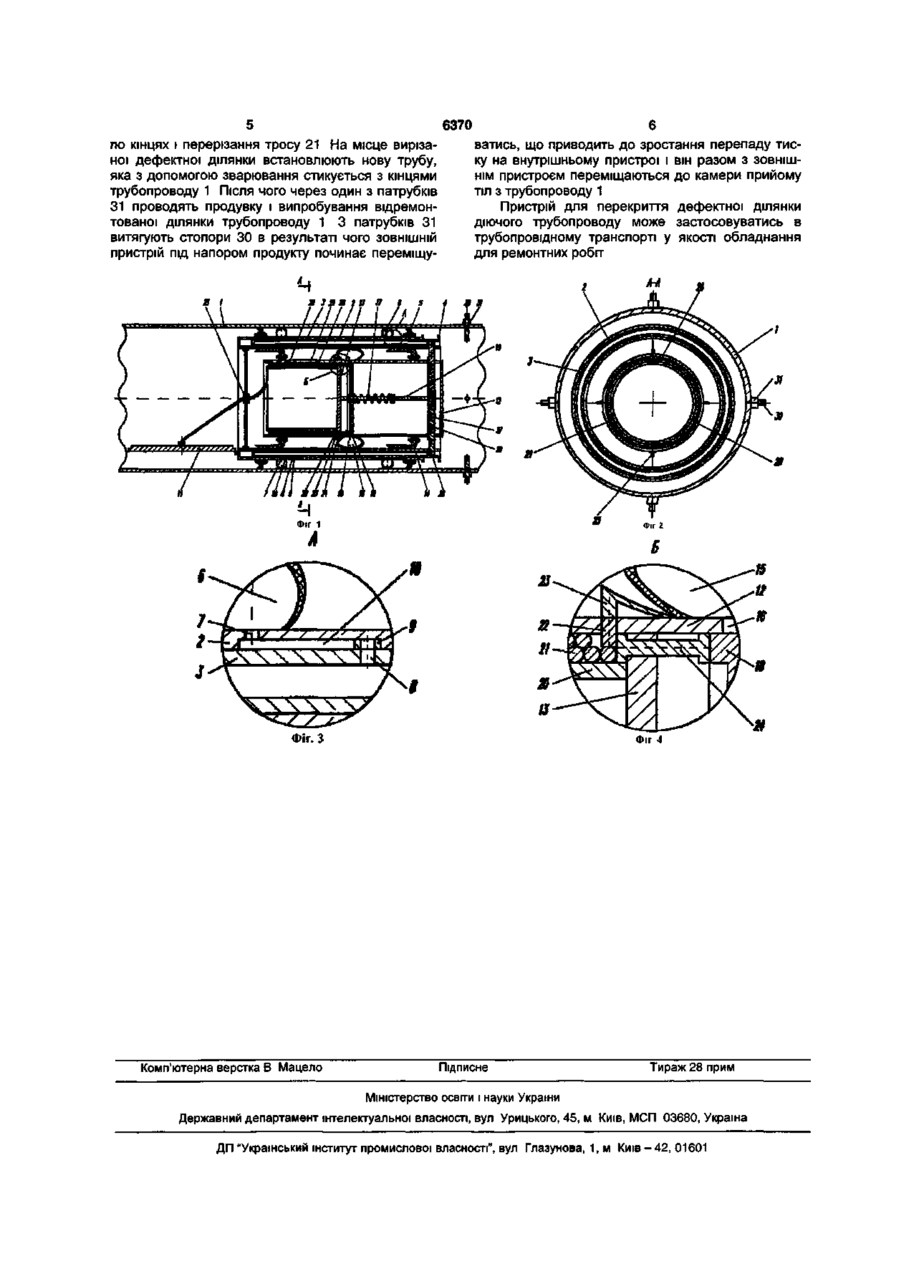

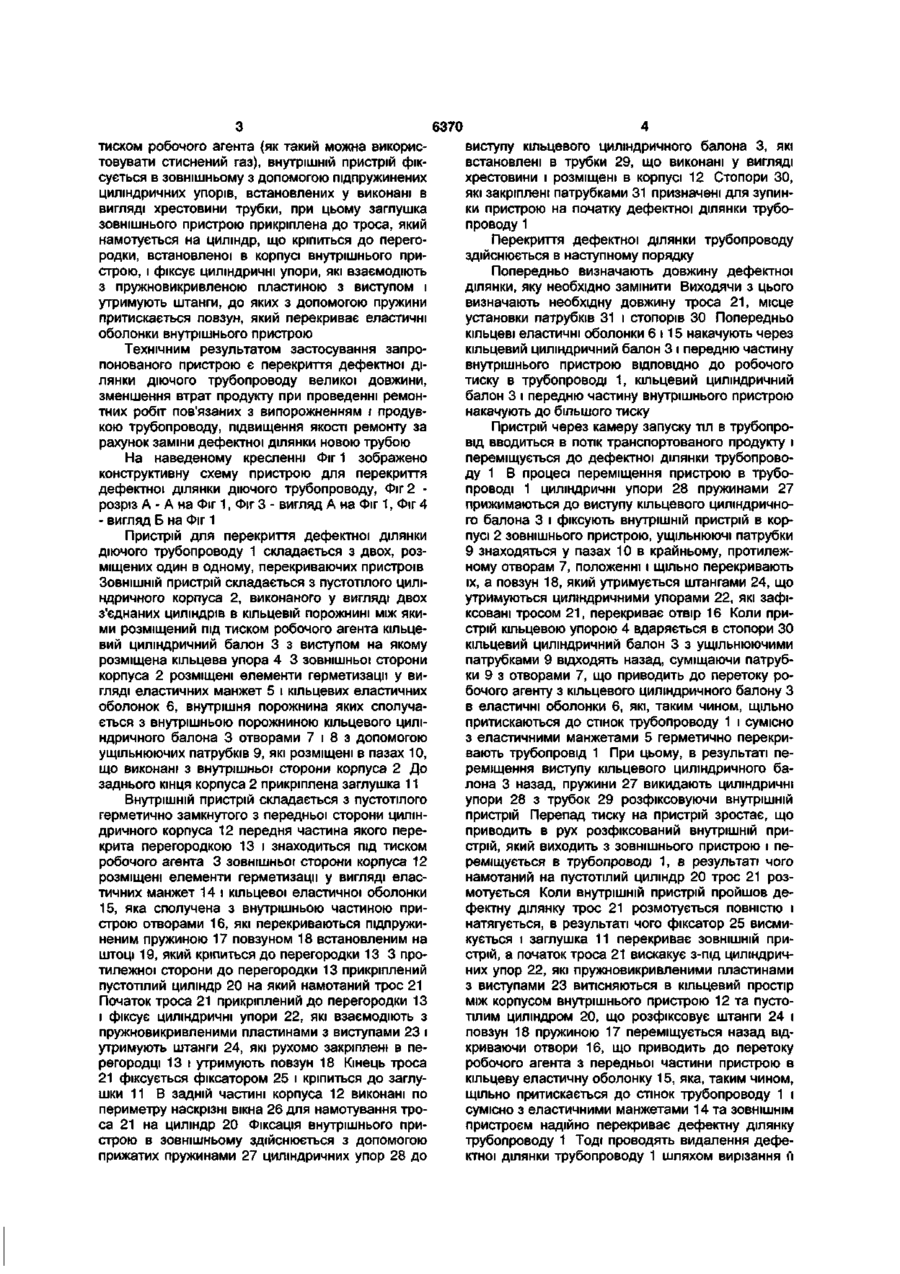

Пристрій для перекриття дефектної ділянки діючого трубопроводу, що містить дві з'єднані між собою роз'ємні частини, які обладнані елементами герметизації у вигляді кільцевих еластичних оболонок, який відрізняється тим, що роз'ємні части ни виконані у вигляді двох, розміщених один в одному, перекриваючих пристроїв, кільцеві еластичні оболонки яких сполучені з можливістю взаємодії з балонами під тиском робочого агента, внутрішній пристрій фіксується в зовнішньому з допомогою підпружинених циліндричних упорів, встановлених у виконані в вигляді хрестовини трубки, при цьому заглушка зовнішнього пристрою прикріплена до троса, який намотується на циліндр, що кріпиться до перегородки, встановленої в корпусі внутрішнього пристрою, і фіксує циліндричні упори, які взаємодіють з пружновикривленою пластиною з виступом і утримують штанги, до яких з допомогою пружини притискається повзун, який перекриває еластичні оболонки внутрішнього пристрою. Корисна модель відноситься до пристроїв для ремонту трубопроводів і може використовуватись в трубопровідному транспорті для перекриття трубопроводу при проведенні ремонтних робіт з заміною дефектної ділянки. Відомий пристрій для локалізації місця течі в трубопроводі [патент України №31982, МПК6 F16L55/10], який містить складений з гнучкої центральної частини і з'єднаних з нею жорстких вставок, на яких розміщені елементи герметизації у вигляді еластичних манжет та кільцевих еластичних оболонок, порожнистий циліндричний корпус та рухомо встановлений в середині нього на центруючих шайбах шток, який виконаний в центральній частині з троса і насаджених, на нього набору шарнірне з'єднаних ланок, на якому встановлено балони з робочим агентом, які приєднані з можливістю взаємодії через патрубки до кільцевих еластичних оболонок, на передньому жорсткому кінці штока закріплена упора, а на задньому заглушка. Недоліками даного пристрою є те, що він не дозволяє локалізувати ділянку великої довжини, а також проводити ремонт трубопроводу шляхом заміни дефектної ділянки. Найбільш близький за технічною сутністю до запропонованого пристрою є пристрій для перекриття дефектної ділянки діючого трубопроводу [а.с. 998811, МПКЗ F16L55/18] який містить два, з'єднані з допомогою жорсткої тяги, роз'ємні пустотілі циліндри з розжимними кільцевими ущільненнями на кінцях і клапан з штоком, який виступає з переднього по ходу руху робочого середовища торця циліндра, при цьому порожнини циліндрів і розжимних ущільнень герметично замкнуті і з'єднані між собою трубопроводами. Недоліком даного пристрою є те, що довжина жорсткої тяги обмежується радіусом повороту криволінійних ділянок трубопроводу, тому даним пристроєм неможливо перекривати ділянки великої довжини на трубопроводі, який містить криволінійні ділянки з невеликим радіусом повороту. Задачею, на вирішення якої направлена корисна модель, є забезпечення високої надійності перекриття дефектної ділянки діючого трубопроводу шляхом створення постійного щільного перекриття простору між стінкою труби і герметизуючими елементами та забезпечення можливості перекриття ділянок трубопроводу великої довжини. Для вирішення поставленої задачі запропонований пристрій, що складається з двох розміщених один в одному, перекриваючих пристроїв обладнаних елементами герметизації у вигляді еластичних манжет і кільцевих еластичних оболонок, які сполучені з можливістю взаємодії з балонами під CO (О О) 6370 тиском робочого агента (як такий можна використовувати стиснений газ), внутрішній пристрій фіксується в зовнішньому з допомогою підпружинених циліндричних упорів, встановлених у виконані в вигляді хрестовини трубки, при цьому заглушка зовнішнього пристрою прикріплена до троса, який намотується на циліндр, що кріпиться до перегородки, встановленої в корпусі внутрішнього пристрою, і фіксує циліндричні упори, які взаємодіють з пружновикривленою пластиною з виступом і утримують штанги, до яких з допомогою пружини притискається повзун, який перекриває еластичні оболонки внутрішнього пристрою Технічним результатом застосування запропонованого пристрою є перекриття дефектної ділянки діючого трубопроводу великої довжини, зменшення втрат продукту при проведенні ремонтних робіт пов'язаних з випорожненням і продувкою трубопроводу, підвищення якості ремонту за рахунок заміни дефектної ділянки новою трубою На наведеному кресленні Фіг 1 зображено конструктивну схему пристрою для перекриття дефектної ділянки діючого трубопроводу, Фіг 2 розріз А - А на Фіг 1, Фіг 3 - вигляд А на Фіг 1, Фіг 4 - вигляд Б на Фіг 1 Пристрій для перекриття дефектної ділянки діючого трубопроводу 1 складається з двох, розміщених один в одному, перекриваючих пристроїв ЗОВНІШНІЙ пристрій складається з пустотілого циліндричного корпуса 2, виконаного у вигляді двох з'єднаних циліндрів в кільцевій порожнині між якими розміщений під тиском робочого агента кільцевий циліндричний балон 3 з виступом на якому розміщена кільцева упора 4 3 зовнішньої сторони корпуса 2 розміщені елементи герметизації у вигляді еластичних манжет 5 і кільцевих еластичних оболонок 6, внутрішня порожнина яких сполучається з внутрішньою порожниною кільцевого циліндричного балона 3 отворами 7 і 8 з допомогою ущільнюючих патрубків 9, які розміщені в пазах 10, що виконані з внутрішньої сторони корпуса 2 До заднього кінця корпуса 2 прикріплена заглушка 11 Внутрішній пристрій складається з пустотілого герметично замкнутого з передньої сторони циліндричного корпуса 12 передня частина якого перекрита перегородкою 13 і знаходиться під тиском робочого агента 3 зовнішньої сторони корпуса 12 розміщені елементи герметизації у вигляді еластичних манжет 14 і кільцевої еластичної оболонки 15, яка сполучена з внутрішньою частиною пристрою отворами 16, які перекриваються підпружиненим пружиною 17 повзуном 18 встановленим на штоці 19, який кріпиться до перегородки 13 3 протилежної сторони до перегородки 13 прикріплений пустотілий циліндр 20 на який намотаний трос 21 Початок троса 21 прикріплений до перегородки 13 і фіксує циліндричні упори 22, які взаємодіють з пружновикривленими пластинами з виступами 23 і утримують штанги 24, які рухомо закріплені в перегородці 13 і утримують повзун 18 Кінець троса 21 фіксується фіксатором 25 і кріпиться до заглушки 11 В задній частині корпуса 12 виконані по периметру наскрізні вікна 26 для намотування троса 21 на циліндр 20 Фіксація внутрішнього пристрою в зовнішньому здійснюється з допомогою прижатих пружинами 27 циліндричних упор 28 до 4 виступу кільцевого циліндричного балона 3, які встановлені в трубки 29, що виконані у вигляді хрестовини і розміщені в корпусі 12 Стопори ЗО, які закріплені патрубками 31 призначені для зупинки пристрою на початку дефектної ділянки трубопроводу 1 Перекриття дефектної ділянки трубопроводу здійснюється в наступному порядку Попередньо визначають довжину дефектної ділянки, яку необхідно замінити Виходячи з цього визначають необхідну довжину троса 21, місце установки патрубків 31 і стопорів ЗО Попередньо кільцеві еластичні оболонки 6 і 15 накачують через кільцевий циліндричний балон 3 і передню частину внутрішнього пристрою ВІДПОВІДНО до робочого тиску в трубопроводі 1, кільцевий циліндричний балон 3 і передню частину внутрішнього пристрою накачують до більшого тиску Пристрій через камеру запуску тіл в трубопровід вводиться в потік транспортованого продукту і переміщується до дефектної ділянки трубопроводу 1 В процесі переміщення пристрою в трубопроводі 1 циліндричні упори 28 пружинами 27 прижимаються до виступу кільцевого циліндричного балона 3 і фіксують внутрішній пристрій в корпусі 2 зовнішнього пристрою, ущільнюючі патрубки 9 знаходяться у пазах 10 в крайньому, протилежному отворам 7, положенні і щільно перекривають їх, а повзун 18, який утримується штангами 24, що утримуються циліндричними упорами 22, які зафіксовані тросом 21, перекриває отвір 16 Коли пристрій кільцевою упорою 4 вдаряється в стопори ЗО кільцевий циліндричний балон 3 з ущільнюючими патрубками 9 відходять назад, суміщаючи патрубки 9 з отворами 7, що приводить до перетоку робочого агенту з кільцевого циліндричного балону З в еластичні оболонки 6, які, таким чином, щільно притискаються до стінок трубопроводу 1 і сумісно з еластичними манжетами 5 герметично перекривають трубопровід 1 При цьому, в результаті переміщення виступу кільцевого циліндричного балона 3 назад, пружини 27 викидають циліндричні упори 28 з трубок 29 розфіксовуючи внутрішній пристрій Перепад тиску на пристрій зростає, що приводить в рух розфіксований внутрішній пристрій, який виходить з зовнішнього пристрою і переміщується в трубопроводі 1, в результаті чого намотаний на пустотілий циліндр 20 трос 21 розмотується Коли внутрішній пристрій пройшов дефектну ділянку трос 21 розмотується повністю і натягується, в результаті чого фіксатор 25 висмикується і заглушка 11 перекриває ЗОВНІШНІЙ пристрій, а початок троса 21 вискакує з-під циліндричних упор 22, які пружновикривленими пластинами з виступами 23 витісняються в кільцевий простір між корпусом внутрішнього пристрою 12 та пустотілим циліндром 20, що розфіксовує штанги 24 і повзун 18 пружиною 17 переміщується назад відкриваючи отвори 16, що приводить до перетоку робочого агента з передньої частини пристрою в кільцеву еластичну оболонку 15, яка, таким чином, щільно притискається до стінок трубопроводу 1 і сумісно з еластичними манжетами 14 та ЗОВНІШНІМ пристроєм надійно перекриває дефектну ділянку трубопроводу 1 Тоді проводять видалення дефектної ділянки трубопроводу 1 шляхом вирізання її 6370 по кінцях і перерізання тросу 21 На місце вирізаної дефектної ділянки встановлюють нову трубу, яка з допомогою зварювання стикується з кінцями трубопроводу 1 Після ЧОГО через один з патрубків 31 проводять продувку і випробування відремонтованої ділянки трубопроводу 1 3 патрубків 31 витягують стопори ЗО в результаті чого ЗОВНІШНІЙ пристрій під напором продукту починає переміщу я jam їй в і 5 ватись, що приводить до зростання перепаду тиску на внутрішньому пристрої і він разом з ЗОВНІШНІМ пристроєм переміщаються до камери прийому тіл з трубопроводу 1 Пристрій для перекриття дефектної ділянки діючого трубопроводу може застосовуватись в трубопровідному транспорті у якості обладнання для ремонтних робіт 4 ////// і /// І Фіг. З Комп'ютерна верстка В Мацело Фіг 4 Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
