Пристрій для оцінки гнучкості волокна або луба луб’яних культур

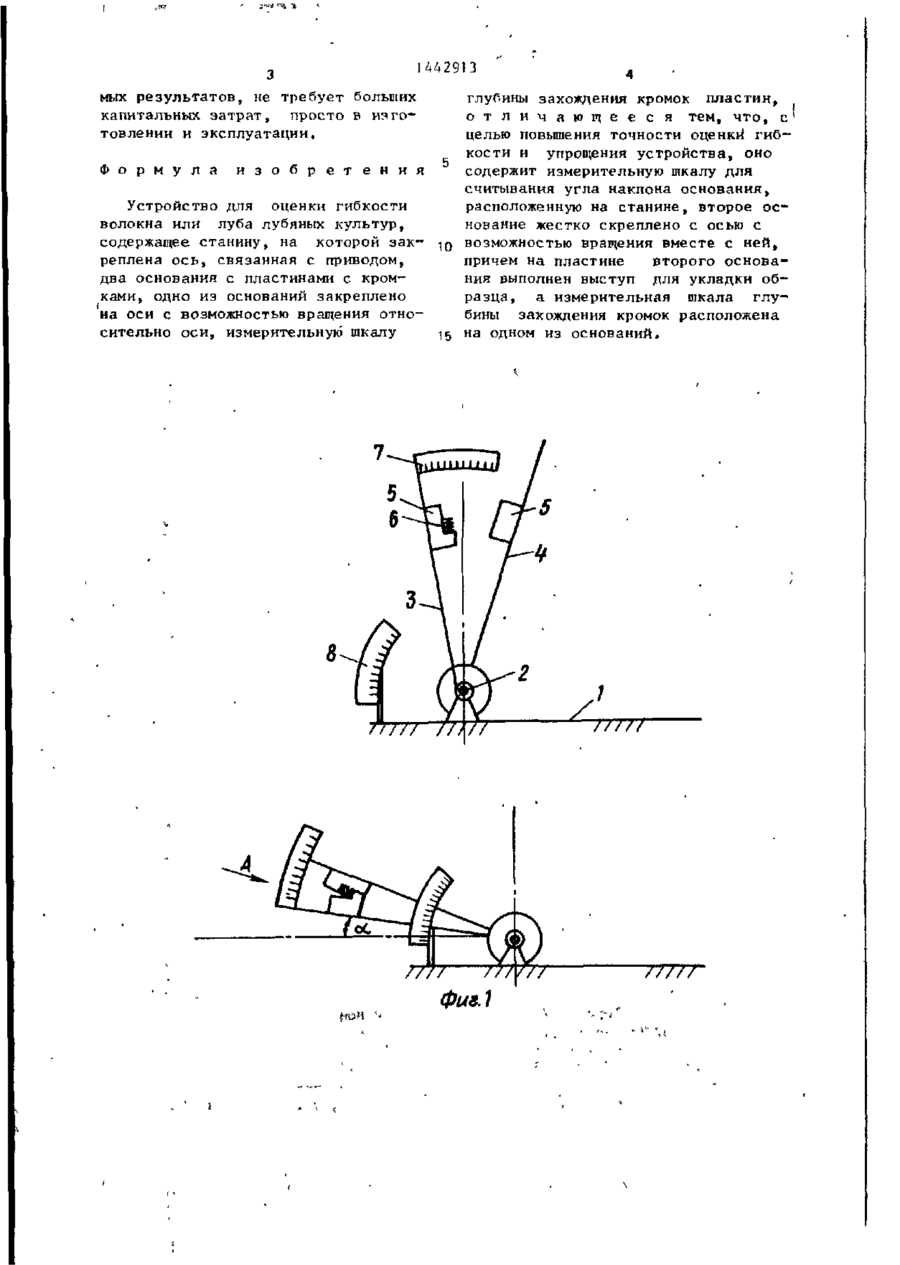

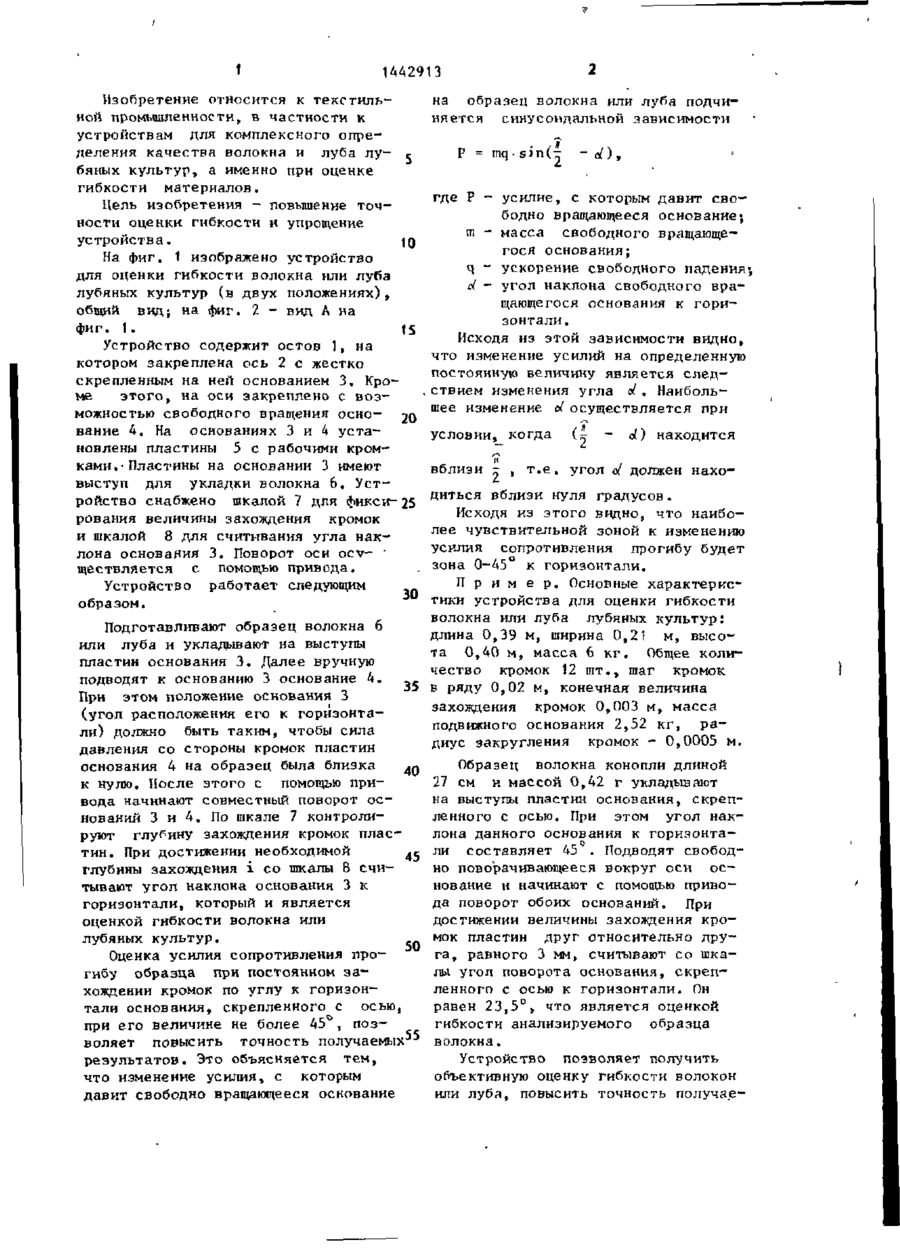

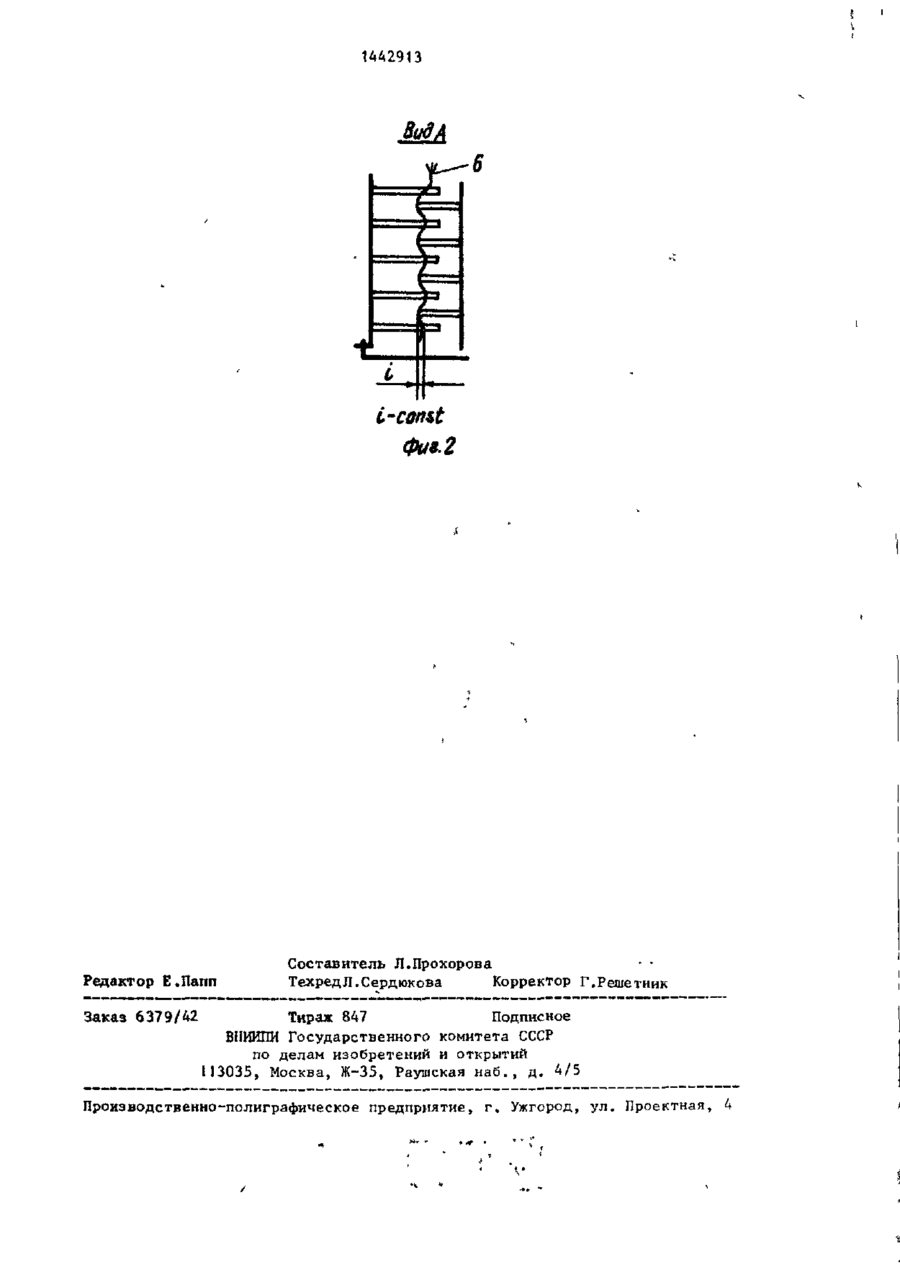

Изобретение относится к области текстильного материаловедения и может быть использовано при оценке качества и стандартизации волокна или луба лубяных культур. Цель 'изобретения - повышение точности р е зультатов а н а л и з а . В устройстве имеются две измерительные шкалы, на подвижных основаниях расположены пластины с рабочими кромками, одно основание имеет возможность с в о б о д но поворачиваться вокруг о с и , а другое скреплено с осью и поворачив а е т с я вместе с н е й , причем п л а с т и ны последнего имеют выступ д л я у к ладки образца. :Силу сопротивления, возникающую при прочесе, определяют по величине угла наклона о с н о вания, скрепленного с осью, который должен находиться вблизи нуля граду- § сов к горизонтали» 2 и л . КЗ СО го м t 1442913 Изобретение относится к текстильной промышленности, в частности к устройствам для комплексного определения качества волокна и луба лу- с бяных культур, а именно при оценке гибкости материалов, Цель изобретения - повышение точности оценки гибкости и упрощение устройства. Ю На фиг. 1 изображено устройство для оценки гибкости волокна или луба лубяных культур (в двух положениях), общий вид$ на фиг. 2 - вид А на фиг. 1. IS Устройство содержит остов 1, на котором закреплена ось 2 с жестко скрепленным на ней основанием 3 . Кроме э т о г о , на оси закреплено с в о з можностью свободного вращения осно- 20 вание 4, На основаниях 3 и 4 установлены пластины 5 с рабочими кромками. • Пластины на основании 3 имеют выступ для укладки волокна 6. Устройство снабжено шкалой 7 для фикси-25 рования величины захождения кромок и шкалой 8 для считывания угла наклона основания 3. Поворот оси ocv- ' ществляется с помощью привода. Устройство работает следующим 30 образом. Подготавливают образец волокна 6 или луба и укладывают на выступы пластин основания 3 . Далее вручную подводят к основанию 3 основание 4. 35 При этом положение основания 3 (угол расположения его к горизонтали) должно быть таким, чтобы сила давления со стороны кромок пластин основания 4 на образец была близка к нулю. После этого с помощью привода начинают совместный поворот о с нований 3 и 4 . По шкале 7 контролируют глубину захождения кромок пластин. При достижении необходимой глубины захождения і со шкалы 8 считывают угол наклона основания 3 к горизонтали, который и является оценкой гибкости волокна или лубяных культур. 50 Оценка усилия сопротивления прогибу образца при постоянном з а хождении кромок по углу к горизонтали основания, скрепленного с осью, при его величине не более 45 , п о з воляет повысить точность получаемых 55 результатов. Это объясняется тем, что изменение усилия, с которым давит свободно вращающееся основание на образец волокна или луба подчиняется синусоидальной зависимости Р = mq.sin( где Р - усилие, с которым давит свободно вращающееся основание; m - масса свободного вращающегося основания; q - ускорение свободного падения*, d - угол наклона свободного вращающегося основания к горизонтали. Исходя из этой зависимости видно, что изменение усилии на определенную постоянную величину является следствием изменения угла d . Наибольшее изменение с осуществляется при / условии, когда ( ^ d) находится It вблизи г , т . е . угол а должен находиться вблизи нуля градусов. Исходя из этого видно, что наиболее чувствительной зоной к изменению усилия сопротивления прогибу будет зона 0-45 к горизонтали. П р и м е р . Основные характеристики устройства для оценки гибкости волокна или луба лубяных культур: длина 0,39 м, ширина 0,21 м, высота 0,40 м, масса 6 к г . Общее количество кромок 12 шт,, шаг кромок в ряду 0,02 м, конечная величина захождения кромок 0,003 м, масса подвижного основания 2,52 кг, радиус закругления кромок - 0,0005 м. Образец волокна конопли длиной 27 см и массой 0,42 г укладывают на выступы пластин основания, скрепленного с осью. При этом угол наклона данного основания к горизонтали составляет 45 . Подводят свободно поворачивающееся вокруг оси о с нование и начинают с помощью привода поворот обоих оснований. При достижении величины захождения кромок пластин друг относительно друга, равного 3 мм, считывают со шкалы угол поворота основания, скрепленного с осью к горизонтали. Он равен 2 3 , 5 ° , что является оценкой гибкости анализируемого образца волокна. Устройство позволяет получить объективную оценку гибкости волокон или луба, повысить точность получае 442913 мых результатов, не требует больших капитальных затрат, просто в и з г о товлении и эксплуатации. глубины захождения кромок пластин, о т л и ч а ю щ е е с я тем, ч т о , с ' целью повышения точности оценки г и б кости и упрощения устройства, оно Ф о р м у л а и з о б р е т е н и я содержит измерительную шкалу для считывания угла наклона основания, Устройство для оценки гибкости расположенную на станине, второе о с волокна или луба лубяных культур, нование жестко скреплено с осью с содержащее станину, на которой з а к - Ю возможностью вращения вместе с ней, реплена о с ь , связанная с приводом, причем на пластине второго основадва основания с пластинами с кромния выполнен выступ для укладки обками, одно из оснований закреплено разца, а измерительная шкала глуна оси с возможностью вращения отнобины захождения кромок расположена сительно оси, измерительную шкалу 15 на одном из оснований. Г//// /Л 1A42913 Редактор Е.Папп Заказ 6379/42 Составитель Л.Прохорова • * Техред Л. Сердюкова Корректор Г.Решетник Тираж 847 Подписное ВІІИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
