Пристрій для оцінки якості волокна або луба луб’яних культур

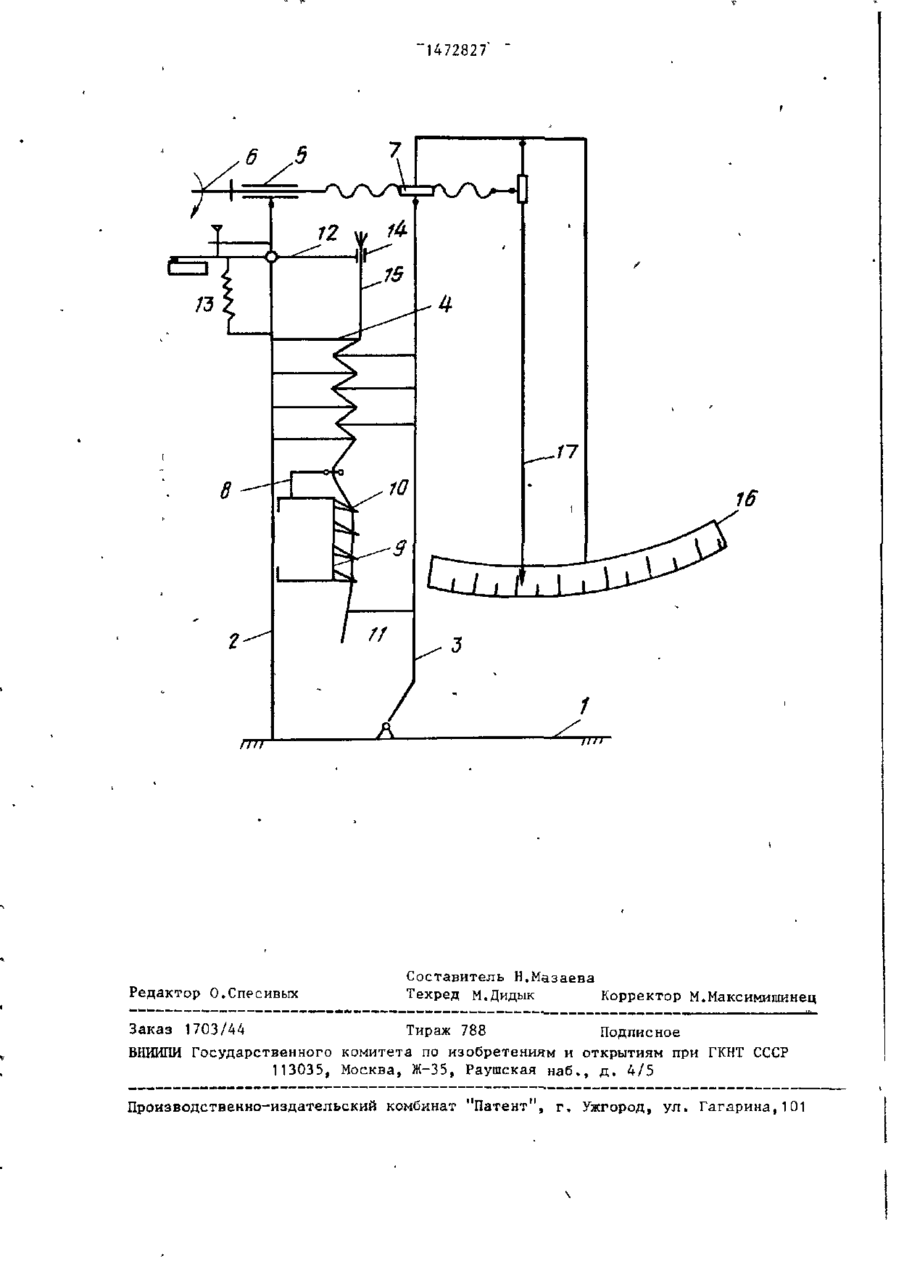

Изобретение относится к текстильному материаловедению и может быть использовано при оценке качества и стандартизации волокна или луба лубяных культур. Цель изобретения - повышение точности оценки. Для оценки качества волокна или луба І Изобретение относится к области текстильного материаловедения и может быть использовано при оценке качества и стандартизации волокна или луба лубяных культур. Целью изобретения является повышение точности оценки. На чертеже схематически изображено устройство для оценки качества волокна, или луба. Устройство для оценки качества волокна или луба лубяных культур состоит из остова 1. На остове закреплено неподвижное основание 2 и подвижное 3 с закрепленными на них рабочими органами 4, выполненными в виде пластин с кромками. Приближение подвижного основания осущест подвижное основание устройства крепится к остову шарнирно и с помощью винтового привода может приближаться к неподвижному основанию, на котором находится коромысло. На съемной площадке расположены конические кглы с наклоном в направлении от зажима образца, а над основаниями игл имеется направляющая вилка. Кроме того, одно из плеч коромысла подпружинено, а на втором крепится зажим для образца, имеющий возможность при повороте коромысла перемещаться в вертикальном направлении на величину не более радиуса закругления кромок рабочих пластин. Для фиксации момента разрыва образца имеется измерительная шкала с указателем, кинематически связанным с приводом. 1 ил. вляется за счет привода, состоящего из втулки 5 и винта 6» который от двигателя может приводиться в реверсивное вращение. Винт имеет возможность вворачиваться в гайку 7, установленную на подвижном основании. Под рабочими пластинами расположена направляющая вилка 8 на съемной площадке 9» на которой расположены иглы 10. На подвижном основании расположен упор 11. Над рабочими пластинами, на неподвижном основании расположено коромысло 12, к одному из плеч которого прикреплена пружина 13, а на другом установлен зажим 14 для закрепления образца 15. Для фиксации момента разрыва образца имеется шкала 16 с указателем 17, который киче 1472827 матичеки связан с приводным винтом. За счет пружины 13 произойдет возУстройство работает следующим вращение коромысла в исходное полообразом. жение. Привод остановится. По шкаОбразец 15 волокна или луба лубяле 16 и по положению указателя 17 ных культур закрепляют в зажим 14. считывают показание устройства, коСвисающий конец помещают в рабочую торое является оценкой качества зону между неподвижным 2 и подвижволокна (луба), ным 3 основаниями устройства. При При анализе непараллелизованного этом подвижное основание должно волокна площадку 9 с иглами 10 и О находиться в максимально отведенном вилкой 8 снимают. Предварительно положении, что обеспечивало бы налиподготовленный образец 15 путем уточие зазора между рабочими кромками. нения, сложения и крутки закрепляют Далее конец анализируемого образца в зажим 14. Аналогично предшествуюпропускают через вилку 8 и накалыщему порядку его подвергают размеще15 вают вручную на концы наиболее верхнию в приборе. Однако при этом в них игл 10. Конец образца помещается рабочей зоне отсутствуют иглы и перед упором 11. вилка. К свободному же концу образца подвешивают груз постоянной массы. Включают привод винта 6. Начинается сближение подвижного и неподвиж- 20 Конструкция груза при этом не должна допускать раскручивание волокна или ного оснований. Одновременно в цепи луба. Последующий анализ и его оконуправления двигателем включается чание аналогичны указанному порядку реле времени, обеспечивающее на опреанализа параллелизованного волокна, деленном промежутке времени движения двигателя. По мере сближения кро-25 мок и захождения их перед точкой заи з о б р е т е н и я ( Ф о р м у л а жима образца начинает возрастать Устройство для оценки качества натяжение, которое обеспечивает поволокна или луба лубяных культур, ворот коромысла и включение цепи содержащее шасси с подвижным и неподпривода. Реле времени при этом вык- 30 вижным основаниями, подвижное оснолючается. Причиной роста натяжения вание закреплено шарнирно, а неподбудет являться наличие изгибной вижное имеет коромысло, на одном из жесткости волокна и его линейной плеч которого расположен зажим для плотности. Первая характеристика закрепления образца, а другое подволокна (луба) будет вызывать измепружиненО|И иглы для прочеса, о т нение усилия от его изгиба относитель- 35 л и ч а ю щ е е с я тем, что, с но кромок. Вторая - изменение усилия целью повышения точности оценки, от прокола-прочеса образца иглами. иглы для прочеса установлены с накВ определенный момент усилие перед лоном в направлении от зажима образточкой зажима достигнет предельно ца, а над основанием игл установлена разрывного. Волокно (луб) разорвется. 40 направляющая вилка. 1472827' /777 Редактор О.Спесивых Составитель Н.Мазаева Техред М.Дидык Корректор М.Максимишинец Заказ 1703/44 Тираж 788 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
