Повітроочисник для двигуна внутрішнього згоряння

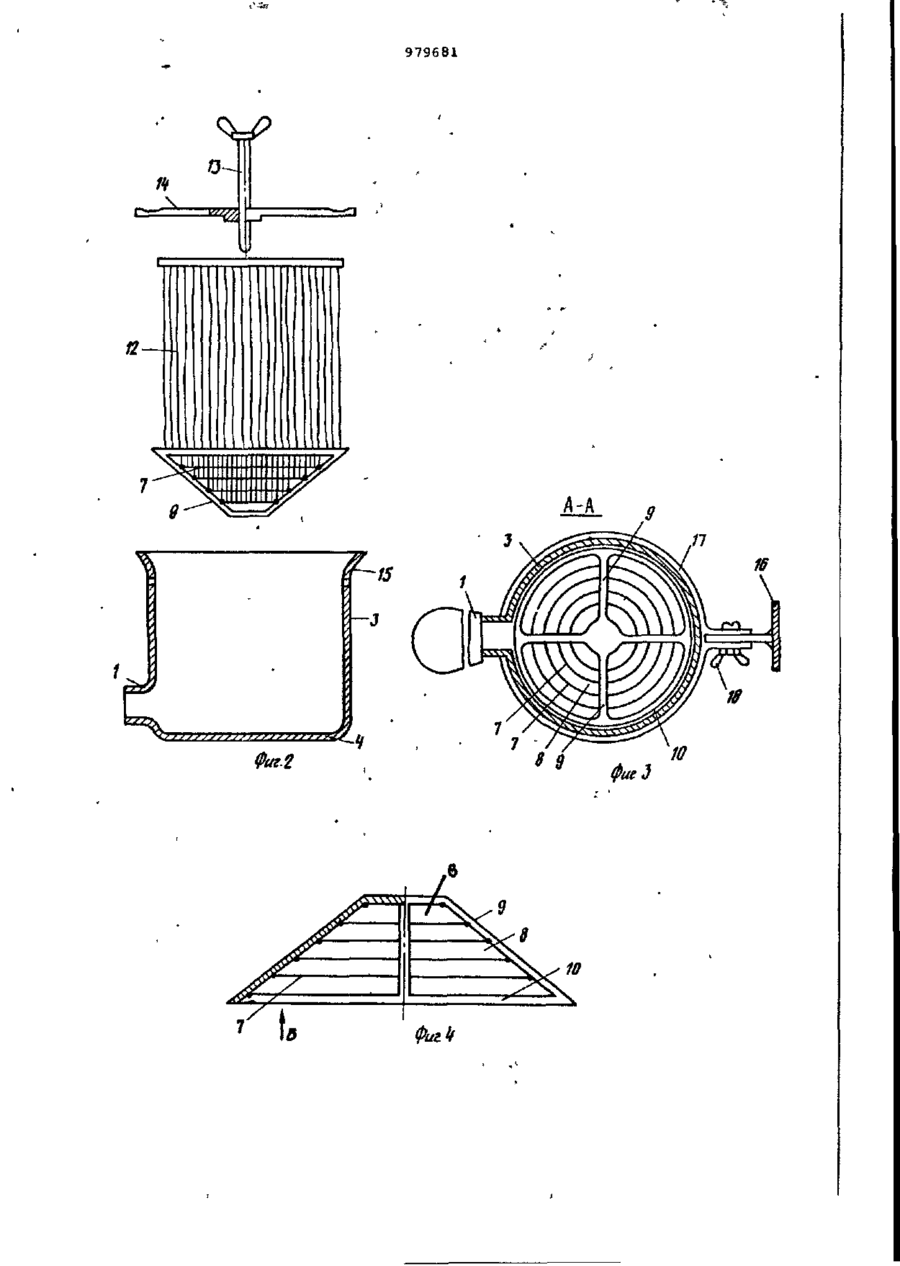

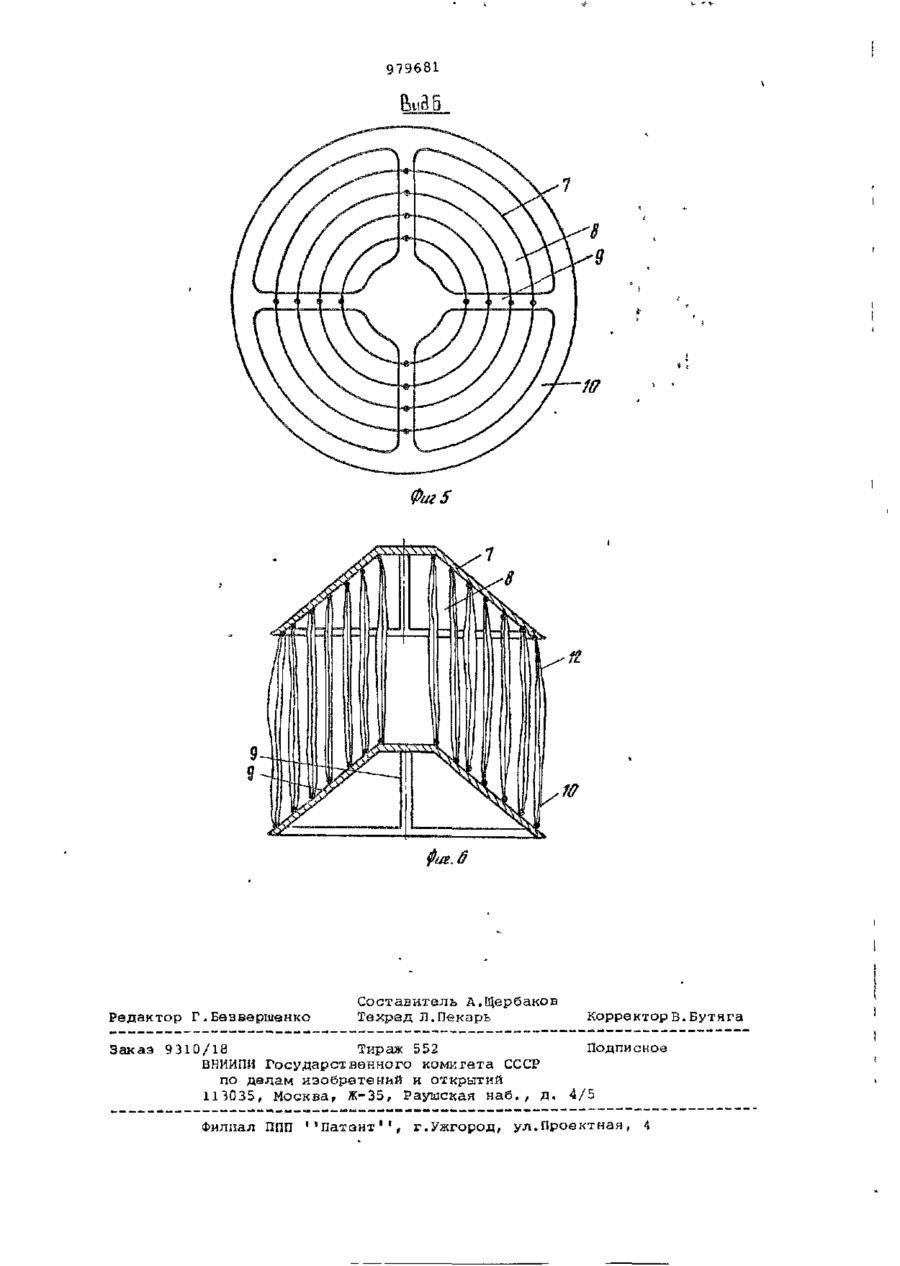

Социалистически* Республик (61) Дополнительное к авт. свид-ау (22)Заявлено 19.05 о 81 (21) 3291412/25-06 с присоединением заявки № Государственный комитет СССР по делам изобретений и открытий F 02 М 35/02 (23) Приоритет ~ Опубликовано 07.12.82. Бюллетень № 45 ЩУДН Дата опубликопаиия описания (72) Автор изобретения (71) Заявитель 62Д,43.038. .771 (088.8\ Н.С.Немцов Ждановский металлургический институт ( 5 4 ) ВОДЗУХООЧИСТИТЕЛЬ ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО ' *« J СГОРАЯИЯ 2 Изобретение относится к двпгатефиг. 3 - разрез А-А на фиг„ 1; на лестроению, а именно к воздухоочисфиг, 4 ~ конусная решетка (левая тителям для двигателя внутреннего •часть в разрезе), вид о боку; на фиг, сгорания. 5 - вид Б на фиг. 4; на фиг. 6 - пара решеток с натянутыми между ними Известен воздухоочиститель, содеротрезками нитей, вертикальный разжащий цилиндрический корпус с подворез . дящими и отводящими патрубками, у с тановленный в нем фильтрующий э л е ВОЭДуХООЧИСТИТеЛЬ СОДержИТ OTBDмент, выполненный в виде конусных р е - 10 ДЯІДНЙ патрубок 1, одним концом соешеток с размещенной между ними волокдиненный с всасывающим коллектором 2 нистой набивкой, установленных соосдвигателя внутреннего сгорания, друно корпусу [1]„ гим - с корпусом 3 воздухоочистителя. Корпус 3 выполнен цилиндричесНедостатком известного воздухоким и снабжен в верхней части днищем очистителя является сложность техни15 4, а и нижней имеет по всему сачению ческого обслуживания. проем 5, диаметр которого равен внутЦель изобретения - упрощение теге-3' реннему диаметру корпуса 3. Внутри нического обслуживания воздухоочискорпуса 3 установлен фильтрующий элетителя . мент. Он включает пары решеток б коПоставленная цель достигается гем, 20 нусной формы, каждая из которых сочто решетки выполнены в виде жестких держит жеСткие кольца 7 (например, коаксиальных колец, установленных с из стальной проколоки), размещенные зазором относительно друг друга и коаксиалъно с зазором относительно жестко связанных радиальными ребрадруг друга. Кольца 7 связаны радиальми, а волокнистая набивка выполнена ными ребрами 9, которые в свою очеиз отрезков нитей, прикрепленных конредь на концах соединены между собой цами к кольцам решеток, жесткими окантовками 10. Между кажНа фиг, ] изображен воздухоочистидой парой решеток б размещена волоктель в сборе, общий вид; на фиг* 2 нистая набивка 11, выполненная иэ отто же, в разобранном виде во время резков нитей 12, концы которых закрегенерации волокнистой набивки; на 979631 реплены к кольцам 7. Нити 12 выполнены ворсистыми (материалом может быть шерсть, хлопок, капрон, лавсан и др., а также комбинации этих материалов) „ Диаметр воронок в нитях 12 может быть не одинаковым и убывать снизу вверх по ходу движения воздуха. Пары решеток 6 прижаты друг к другу болтом 13, ввинченным в съемную балочку 14, которая упирается краями в нижнюю часть корпуса 3. Эта часть 10 корпуса является подводящим патрубком 15 для забора всасываемого воздуха. Корпус 3 крепится к кузову 16 агрегата хомутом 17 и зажимом 18. Воздухоочиститель работает следую-*с щим образом. При работе двигателя во всасывающем коллектора 2 создают разрежение и воздух всасывается через отводящий патрубок 1 и корпус 3, проходя через .20 проем 5 и волокнистую набивку 11,воз-' д^х очищается от пыли. После забивания набивки 11 произ' водят ее очисткуі.Для этого корпус снимают из хомута 17 путем ослабления. зажима 18 и переворачивают. Болт 13 25 откручивают и снимают вместе с балочкой 14. Пары решеток б извлекают из корпуса 3. После этого решетки б встряхивают либо обдувает струей сжатого воздуха. Пыль, осевшая на нитях 30 12, срывается и падает по зазорам 8 между рядами нитей 12, Затем решетки 6 укладывают в корпус 3, болтом 13 прижимают решетки 5 друг к другу, сдавливая нити 12, которые образуют сплошную пористую ворсистую набивку 11. Корпус 3 вставляют в хомут 17 и крепят зажимом 18, соединяют с отводящим патрубком 1 и всасывающим коллектором 2. Таким образом, изобретение позволяет упростить техническое обслуживание воздухоочистителей в сксплуа-тации. Формула изобретения Воздухоочиститель для двигателя внутреннего сгорания, содержащий цилиндрический корпус с подводящими и отводящими патрубками, установленный в нем фильтрующий элемент, выполненный в виде конусных решеток с размещенной между ними волокнистой набивкой, установленных соосно с корпусом, о т л и ч а ю щ и й с я тем, что, с целью упрощения технического обслуживания, решеток выполнены в виде жестких коаксиальные колец, у с т а н о в ленных с зазором относительно друг друга и жестко связанных радиальными ре брами, а волокнистаянабивка выполнена из отрезков нитей, прикрепленных концами к кольцам решеток. Источники информации, принятые во внимание при экспертизе 1. Патент США № 3.499.270,кл. 55337, опублик. 1970. Фиг1 979681 12 15 Фиг.2 фиеЗ 979681 tff Фиг 5 m Редактор Г ,Безввршенко Составитель А.Щербаков Техред Л.Пекарь Заказ 9310/18 Тираж 552 ВНИИПИ Государственного комитета СССР по дедам изобретений и открытий 113035, Москва, Ж-35, Раушская наб. , д . Филиал П П ' ' П а т о н т 1 ' , г.Ужгород, П Корректор В. Бутяга Подписное 4/5 ул.Проектная, 4
