Пристрій для активного вентилювання сільськогосподарських культур

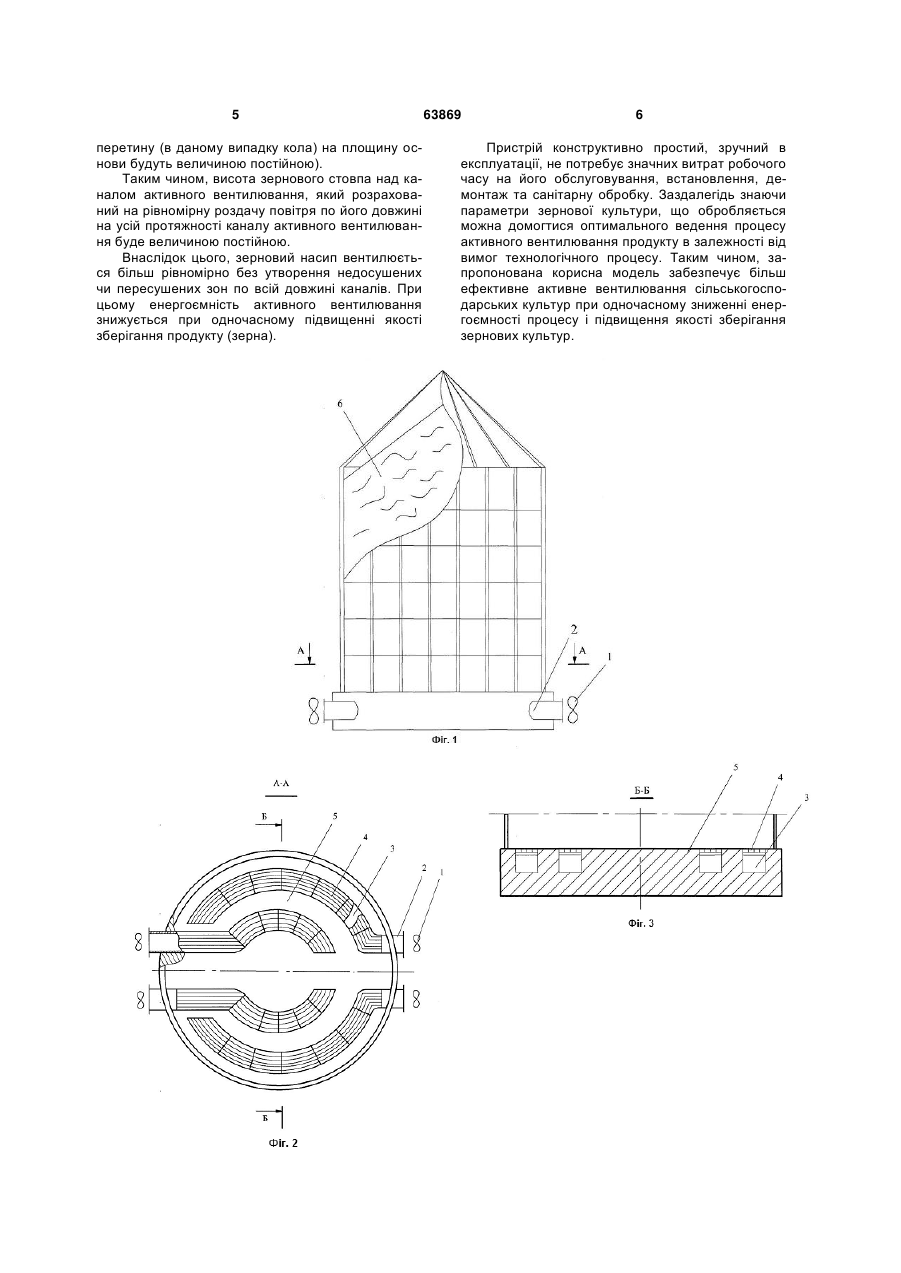

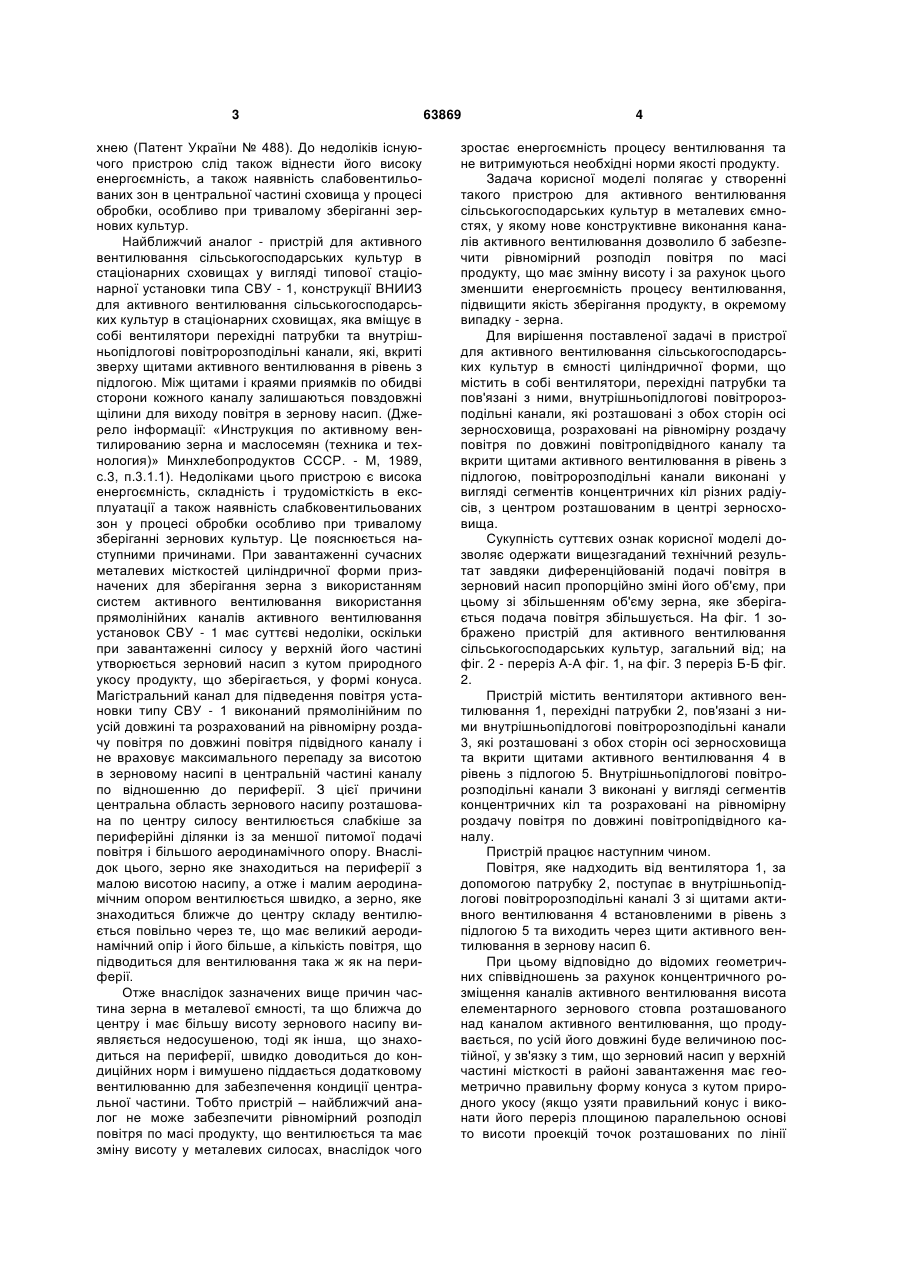

Пристрій для активного вентилювання сільськогосподарських культур, що містить вентилятори, 3 хнею (Патент України № 488). До недоліків існуючого пристрою слід також віднести його високу енергоємність, а також наявність слабовентильованих зон в центральної частині сховища у процесі обробки, особливо при тривалому зберіганні зернових культур. Найближчий аналог - пристрій для активного вентилювання сільськогосподарських культур в стаціонарних сховищах у вигляді типової стаціонарної установки типа СВУ - 1, конструкції ВНИИЗ для активного вентилювання сільськогосподарських культур в стаціонарних сховищах, яка вміщує в собі вентилятори перехідні патрубки та внутрішньопідлогові повітророзподільні канали, які, вкриті зверху щитами активного вентилювання в рівень з підлогою. Між щитами і краями приямків по обидві сторони кожного каналу залишаються повздовжні щілини для виходу повітря в зернову насип. (Джерело інформації: «Инструкция по активному вентилированию зерна и маслосемян (техника и технология)» Минхлебопродуктов СССР. - М, 1989, с.3, п.3.1.1). Недоліками цього пристрою є висока енергоємність, складність і трудомісткість в експлуатації а також наявність слабковентильованих зон у процесі обробки особливо при тривалому зберіганні зернових культур. Це пояснюється наступними причинами. При завантаженні сучасних металевих місткостей циліндричної форми призначених для зберігання зерна з використанням систем активного вентилювання використання прямолінійних каналів активного вентилювання установок СВУ - 1 має суттєві недоліки, оскільки при завантаженні силосу у верхній його частині утворюється зерновий насип з кутом природного укосу продукту, що зберігається, у формі конуса. Магістральний канал для підведення повітря установки типу СВУ - 1 виконаний прямолінійним по усій довжині та розрахований на рівномірну роздачу повітря по довжині повітря підвідного каналу і не враховує максимального перепаду за висотою в зерновому насипі в центральній частині каналу по відношенню до периферії. З цієї причини центральна область зернового насипу розташована по центру силосу вентилюється слабкіше за периферійні ділянки із за меншої питомої подачі повітря і більшого аеродинамічного опору. Внаслідок цього, зерно яке знаходиться на периферії з малою висотою насипу, а отже і малим аеродинамічним опором вентилюється швидко, а зерно, яке знаходиться ближче до центру складу вентилюється повільно через те, що має великий аеродинамічний опір і його більше, а кількість повітря, що підводиться для вентилювання така ж як на периферії. Отже внаслідок зазначених вище причин частина зерна в металевої ємності, та що ближча до центру і має більшу висоту зернового насипу виявляється недосушеною, тоді як інша, що знаходиться на периферії, швидко доводиться до кондиційних норм і вимушено піддається додатковому вентилюванню для забезпечення кондиції центральної частини. Тобто пристрій – найближчий аналог не може забезпечити рівномірний розподіл повітря по масі продукту, що вентилюється та має зміну висоту у металевих силосах, внаслідок чого 63869 4 зростає енергоємність процесу вентилювання та не витримуються необхідні норми якості продукту. Задача корисної моделі полягає у створенні такого пристрою для активного вентилювання сільськогосподарських культур в металевих ємностях, у якому нове конструктивне виконання каналів активного вентилювання дозволило б забезпечити рівномірний розподіл повітря по масі продукту, що має змінну висоту і за рахунок цього зменшити енергоємність процесу вентилювання, підвищити якість зберігання продукту, в окремому випадку - зерна. Для вирішення поставленої задачі в пристрої для активного вентилювання сільськогосподарських культур в ємності циліндричної форми, що містить в собі вентилятори, перехідні патрубки та пов'язані з ними, внутрішньопідлогові повітророзподільні канали, які розташовані з обох сторін осі зерносховища, розраховані на рівномірну роздачу повітря по довжині повітропідвідного каналу та вкрити щитами активного вентилювання в рівень з підлогою, повітророзподільні канали виконані у вигляді сегментів концентричних кіл різних радіусів, з центром розташованим в центрі зерносховища. Сукупність суттєвих ознак корисної моделі дозволяє одержати вищезгаданий технічний результат завдяки диференційованій подачі повітря в зерновий насип пропорційно зміні його об'єму, при цьому зі збільшенням об'єму зерна, яке зберігається подача повітря збільшується. На фіг. 1 зображено пристрій для активного вентилювання сільськогосподарських культур, загальний від; на фіг. 2 - переріз А-А фіг. 1, на фіг. 3 переріз Б-Б фіг. 2. Пристрій містить вентилятори активного вентилювання 1, перехідні патрубки 2, пов'язані з ними внутрішньопідлогові повітророзподільні канали 3, які розташовані з обох сторін осі зерносховища та вкрити щитами активного вентилювання 4 в рівень з підлогою 5. Внутрішньопідлогові повітророзподільні канали 3 виконані у вигляді сегментів концентричних кіл та розраховані на рівномірну роздачу повітря по довжині повітропідвідного каналу. Пристрій працює наступним чином. Повітря, яке надходить від вентилятора 1, за допомогою патрубку 2, поступає в внутрішньопідлогові повітророзподільні каналі 3 зі щитами активного вентилювання 4 встановленими в рівень з підлогою 5 та виходить через щити активного вентилювання в зернову насип 6. При цьому відповідно до відомих геометричних співвідношень за рахунок концентричного розміщення каналів активного вентилювання висота елементарного зернового стовпа розташованого над каналом активного вентилювання, що продувається, по усій його довжині буде величиною постійної, у зв'язку з тим, що зерновий насип у верхній частині місткості в районі завантаження має геометрично правильну форму конуса з кутом природного укосу (якщо узяти правильний конус і виконати його переріз площиною паралельною основі то висоти проекцій точок розташованих по лінії 5 перетину (в даному випадку кола) на площину основи будуть величиною постійною). Таким чином, висота зернового стовпа над каналом активного вентилювання, який розрахований на рівномірну роздачу повітря по його довжині на усій протяжності каналу активного вентилювання буде величиною постійною. Внаслідок цього, зерновий насип вентилюється більш рівномірно без утворення недосушених чи пересушених зон по всій довжині каналів. При цьому енергоємність активного вентилювання знижується при одночасному підвищенні якості зберігання продукту (зерна). 63869 6 Пристрій конструктивно простий, зручний в експлуатації, не потребує значних витрат робочого часу на його обслуговування, встановлення, демонтаж та санітарну обробку. Заздалегідь знаючи параметри зернової культури, що обробляється можна домогтися оптимального ведення процесу активного вентилювання продукту в залежності від вимог технологічного процесу. Таким чином, запропонована корисна модель забезпечує більш ефективне активне вентилювання сільськогосподарських культур при одночасному зниженні енергоємності процесу і підвищення якості зберігання зернових культур. 7 Комп’ютерна верстка Д. Шеверун 63869 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
