Переносний пристрій для металообробки

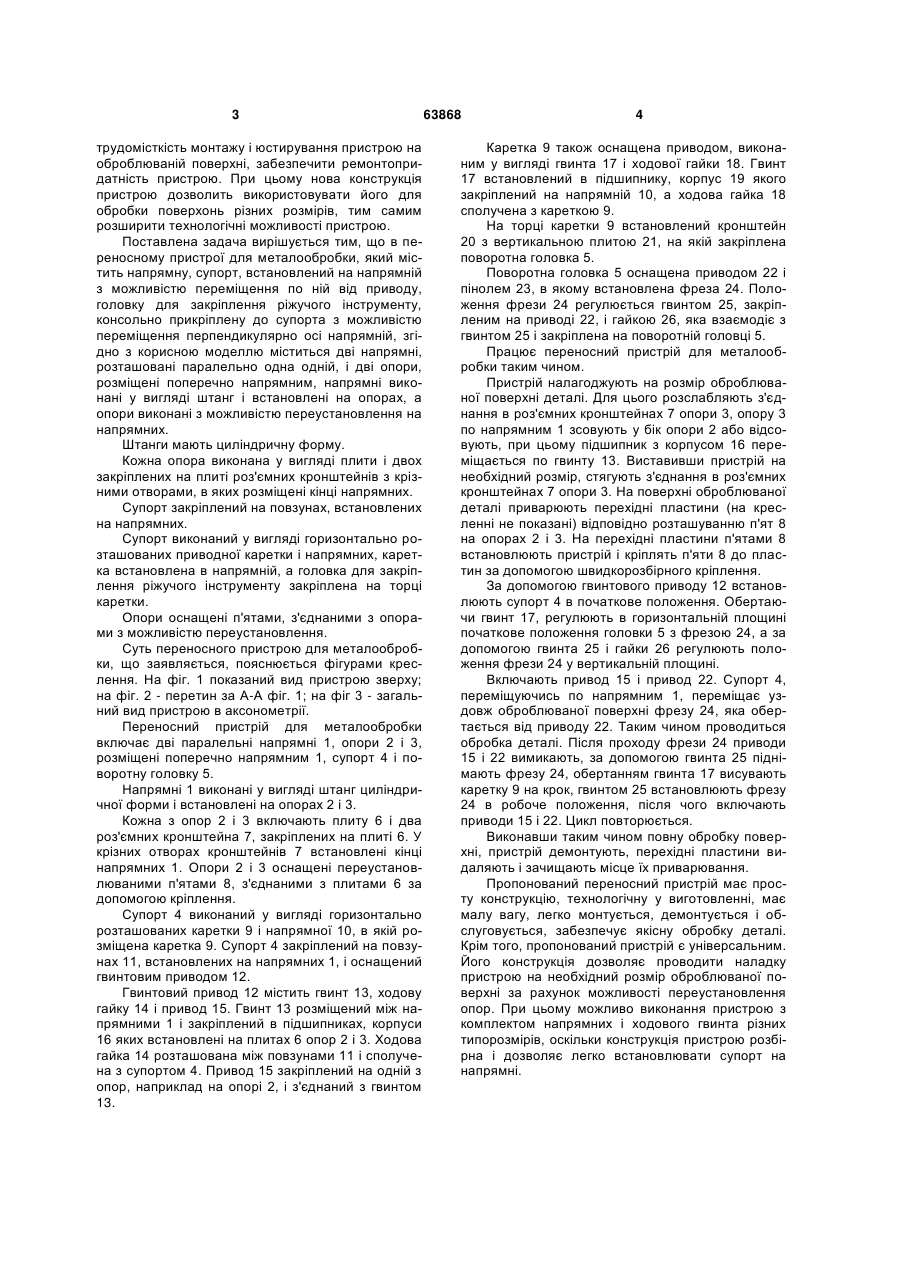

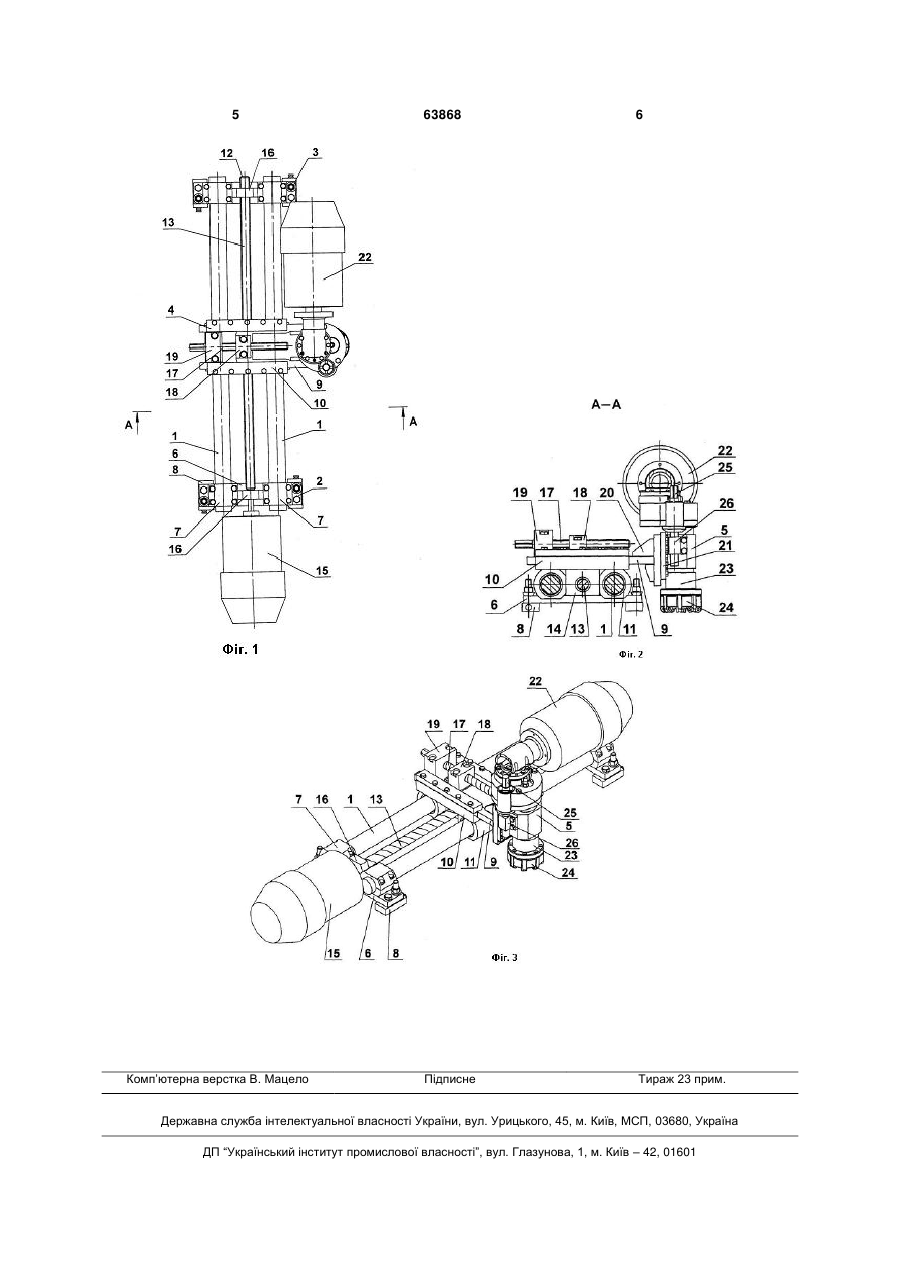

1. Переносний пристрій для металообробки, що містить напрямну, супорт, встановлений на напрямній з можливістю переміщення по ній від приводу, головку для закріплення ріжучого інструменту, консольно прикріплену до супорта з можливістю переміщення перпендикулярно осі напрямній, який відрізняється тим, що містить дві напрямні, розташовані паралельно одна одній, і дві опори, розміщені поперечно напрямним, напрямні виконані у вигляді штанг і встановлені на опорах, а опори виконані з можливістю переустановлення на напрямних. 2. Переносний пристрій за п. 1, який відрізняється тим, що штанги мають циліндричну форму. 3 трудомісткість монтажу і юстирування пристрою на оброблюваній поверхні, забезпечити ремонтопридатність пристрою. При цьому нова конструкція пристрою дозволить використовувати його для обробки поверхонь різних розмірів, тим самим розширити технологічні можливості пристрою. Поставлена задача вирішується тим, що в переносному пристрої для металообробки, який містить напрямну, супорт, встановлений на напрямній з можливістю переміщення по ній від приводу, головку для закріплення ріжучого інструменту, консольно прикріплену до супорта з можливістю переміщення перпендикулярно осі напрямній, згідно з корисною моделлю міститься дві напрямні, розташовані паралельно одна одній, і дві опори, розміщені поперечно напрямним, напрямні виконані у вигляді штанг і встановлені на опорах, а опори виконані з можливістю переустановлення на напрямних. Штанги мають циліндричну форму. Кожна опора виконана у вигляді плити і двох закріплених на плиті роз'ємних кронштейнів з крізними отворами, в яких розміщені кінці напрямних. Супорт закріплений на повзунах, встановлених на напрямних. Супорт виконаний у вигляді горизонтально розташованих приводної каретки і напрямних, каретка встановлена в напрямній, а головка для закріплення ріжучого інструменту закріплена на торці каретки. Опори оснащені п'ятами, з'єднаними з опорами з можливістю переустановлення. Суть переносного пристрою для металообробки, що заявляється, пояснюється фігурами креслення. На фіг. 1 показаний вид пристрою зверху; на фіг. 2 - перетин за А-А фіг. 1; на фіг 3 - загальний вид пристрою в аксонометрії. Переносний пристрій для металообробки включає дві паралельні напрямні 1, опори 2 і 3, розміщені поперечно напрямним 1, супорт 4 і поворотну головку 5. Напрямні 1 виконані у вигляді штанг циліндричної форми і встановлені на опорах 2 і 3. Кожна з опор 2 і 3 включають плиту 6 і два роз'ємних кронштейна 7, закріплених на плиті 6. У крізних отворах кронштейнів 7 встановлені кінці напрямних 1. Опори 2 і 3 оснащені переустановлюваними п'ятами 8, з'єднаними з плитами 6 за допомогою кріплення. Супорт 4 виконаний у вигляді горизонтально розташованих каретки 9 і напрямної 10, в якій розміщена каретка 9. Супорт 4 закріплений на повзунах 11, встановлених на напрямних 1, і оснащений гвинтовим приводом 12. Гвинтовий привод 12 містить гвинт 13, ходову гайку 14 і привод 15. Гвинт 13 розміщений між напрямними 1 і закріплений в підшипниках, корпуси 16 яких встановлені на плитах 6 опор 2 і 3. Ходова гайка 14 розташована між повзунами 11 і сполучена з супортом 4. Привод 15 закріплений на одній з опор, наприклад на опорі 2, і з'єднаний з гвинтом 13. 63868 4 Каретка 9 також оснащена приводом, виконаним у вигляді гвинта 17 і ходової гайки 18. Гвинт 17 встановлений в підшипнику, корпус 19 якого закріплений на напрямній 10, а ходова гайка 18 сполучена з кареткою 9. На торці каретки 9 встановлений кронштейн 20 з вертикальною плитою 21, на якій закріплена поворотна головка 5. Поворотна головка 5 оснащена приводом 22 і пінолем 23, в якому встановлена фреза 24. Положення фрези 24 регулюється гвинтом 25, закріпленим на приводі 22, і гайкою 26, яка взаємодіє з гвинтом 25 і закріплена на поворотній головці 5. Працює переносний пристрій для металообробки таким чином. Пристрій налагоджують на розмір оброблюваної поверхні деталі. Для цього розслабляють з'єднання в роз'ємних кронштейнах 7 опори 3, опору 3 по напрямним 1 зсовують у бік опори 2 або відсовують, при цьому підшипник з корпусом 16 переміщається по гвинту 13. Виставивши пристрій на необхідний розмір, стягують з'єднання в роз'ємних кронштейнах 7 опори 3. На поверхні оброблюваної деталі приварюють перехідні пластини (на кресленні не показані) відповідно розташуванню п'ят 8 на опорах 2 і 3. На перехідні пластини п'ятами 8 встановлюють пристрій і кріплять п'яти 8 до пластин за допомогою швидкорозбірного кріплення. За допомогою гвинтового приводу 12 встановлюють супорт 4 в початкове положення. Обертаючи гвинт 17, регулюють в горизонтальній площині початкове положення головки 5 з фрезою 24, а за допомогою гвинта 25 і гайки 26 регулюють положення фрези 24 у вертикальній площині. Включають привод 15 і привод 22. Супорт 4, переміщуючись по напрямним 1, переміщає уздовж оброблюваної поверхні фрезу 24, яка обертається від приводу 22. Таким чином проводиться обробка деталі. Після проходу фрези 24 приводи 15 і 22 вимикають, за допомогою гвинта 25 піднімають фрезу 24, обертанням гвинта 17 висувають каретку 9 на крок, гвинтом 25 встановлюють фрезу 24 в робоче положення, після чого включають приводи 15 і 22. Цикл повторюється. Виконавши таким чином повну обробку поверхні, пристрій демонтують, перехідні пластини видаляють і зачищають місце їх приварювання. Пропонований переносний пристрій має просту конструкцію, технологічну у виготовленні, має малу вагу, легко монтується, демонтується і обслуговується, забезпечує якісну обробку деталі. Крім того, пропонований пристрій є універсальним. Його конструкція дозволяє проводити наладку пристрою на необхідний розмір оброблюваної поверхні за рахунок можливості переустановлення опор. При цьому можливо виконання пристрою з комплектом напрямних і ходового гвинта різних типорозмірів, оскільки конструкція пристрою розбірна і дозволяє легко встановлювати супорт на напрямні. 5 Комп’ютерна верстка В. Мацело 63868 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
