Трал для лову риби

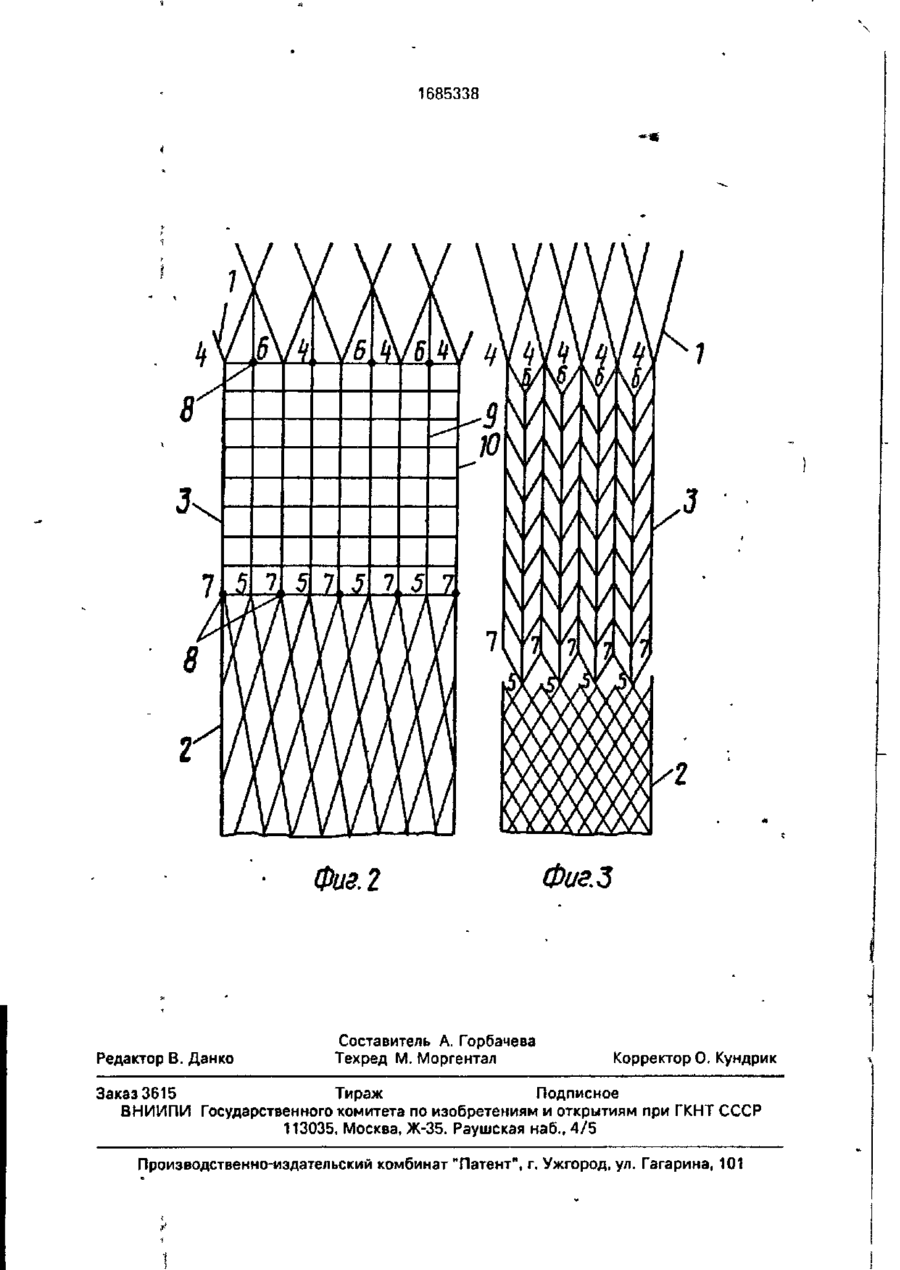

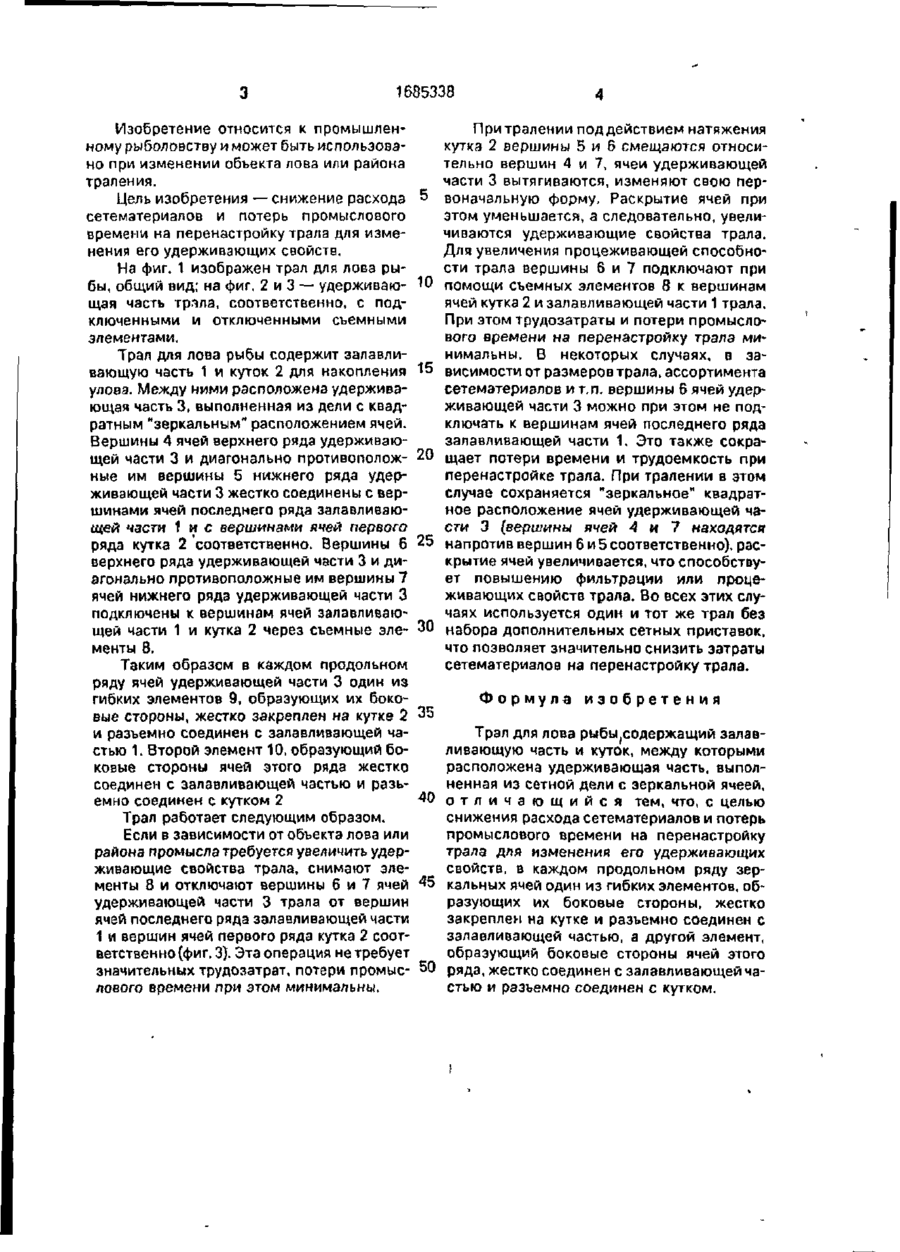

Изобретение относится к промышленному рыболовству и может бытъ использовано при изменении объекта лова или района траления. Целью изобретения является снижение расхода сетематериалов и потерь промыслового времени на перенастройку трала для изменения его удерживающих свойств Предлагаемый трал содержит залавливающую часть 1 и куток 2. Между ними расположена удерживающая часть 3 из дели с зеркальной ячеей. Одна вершина каждой ячеи верхнего ряда части 3 и диагонально противоположная ей вершина нижнего ряда жестко связаны с вершинами ячей части 1 и кутка 2. Другая вершина ячеи верхнего ряда удерживающей части 3 и диагонально противоположная ей вершина каждой ячеи нижнего ряда подключены к вершинам залавливающей части 1 и кутка 2 через съемные элементы. При отключении съемных элементов форма ячей удерживающей части 3 вытягивается, изменяются удерживающие свойства трала. 3 ил. Фигі 1685338 Изобретение относится к промышленному рыболовству и может быть использовано при изменении объекта лова или района траления. Цель изобретения — снижение расхода 5 сетематериалов и потерь промыслового времени на перенастройку трала для изменения его удерживающих свойств. На фиг. 1 изображен трал для лова рыбы, общий вид; на фиг. 2 и 3 — удерживаю- W щая часть трала, соответственно, с подключенными и отключенными съемными элементами. Трал для лова рыбы содержит залавливающую часть 1 и куток 2 для накопления 15 улова. Между ними расположена удерживающая часть 3, выполненная из дели с квадратным "зеркальным" расположением ячей. Вершины 4 ячей верхнего ряда удерживающей части 3 и диагонально противополож- 20 ные им вершины 5 нижнего ряда удерживающей части 3 жестко соединены с вершинами ячей последнего ряда залавливающей части 1 и с вершинами ячей первого ряда кутка 2 соответственно. Вершины 6 25 верхнего ряда удерживающей части 3 и диагонально противоположные им вершины 7 ячей нижнего ряда удерживающей части 3 подключены к вершинам ячей залавливающей части 1 и кутка 2 через съемные эле- 30 менты 8. Таким образом в каждом продольном ряду ячей удерживающей части 3 один из гибких элементов 9, образующих их боковые стороны, жестко закреплен на кутке 2 35 и разъемно соединен с залавливающей частью 1. Второй элемент 10, образующий боковые стороны ячей этого ряда жестко соединен с залавливающей частью и разьемно соединен с кутком 2 40 Трал работает следующим образом. Если в зависимости от объекта лова или района промысла требуется увеличить удерживающие свойства трала, снимают элементы 8 и отключают вершины 6 и 7 ячей ^5 удерживающей части 3 трала от вершин ячей последнего ряда залавливающей части 1 и вершин ячей первого ряда кутка 2 соответственно (фиг. 3). Эта операция не требует значительных трудозатрат, потери промыс- 50 лового времени лри этом минимальны. При тралении под действием натяжения кутка 2 вершины 5 и 6 смещаются относительно вершин 4 и 7, ячеи удерживающей части 3 вытягиваются, изменяют свою первоначальную форму. Раскрытие ячей при этом уменьшается, а следовательно, увеличиваются удерживающие свойства трала. Для увеличения процеживающей способности трала вершины 6 и 7 подключают при помощи съемных элементов 8 к вершинам ячей кутка 2 и залавливающей части 1 трала. При этом трудозатраты и потери промыслового времени на перенастройку трала минимальны. В некоторых случаях, в зависимости от размеров трала, ассортимента сетематеризлов и т.п. вершины 6 ячей удерживающей части 3 можно при этом не подключать к вершинам ячей последнего ряда залавливающей части 1. Это также сокращает потери времени и трудоемкость при перенастройке трала. При тралении в этом случае сохраняется "зеркальное" квадратное расположение ячей удерживающей части 3 (вершины ячей 4 и 7 находятся напротив вершин 6 и 5 соответственно), раскрытие ячей увеличивается, что способствует повышению фильтрации или процеживающих свойств трала. Во всех этих случаях используется один и тот же трал без набора дополнительных сетных приставок, что позволяет значительно снизить затраты сетематериалов на перенастройку трала. Формула изобретения Трал для лова рыбы^содержащий залавливающую часть и куток, между которыми расположена удерживающая часть, выполненная из сетной дели с зеркальной ячеей, о т л и ч а ю щ и й с я тем, что, с целью снижения расхода сетематериалов и потерь промыслового времени на перенастройку трала для изменения его удерживающих свойств, в каждом продольном ряду зеркальных ячей один из гибких элементов, образующих их боковые стороны, жестко закреплен на кутке и разъемно соединен с залавливающей частью, а другой элемент, образующий боковые стороны ячей этого ряда, жестко соединен с залавливающей частью и разьемно соединен с кутком. 1685338 '•Ш /2 Фиг. 2 Редактор В. Данко Составитель А. Горбачева Техред М. Моргентал ФигЗ Корректор О. Кундрик Заказ 3615 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
