Радіоелектронний блок

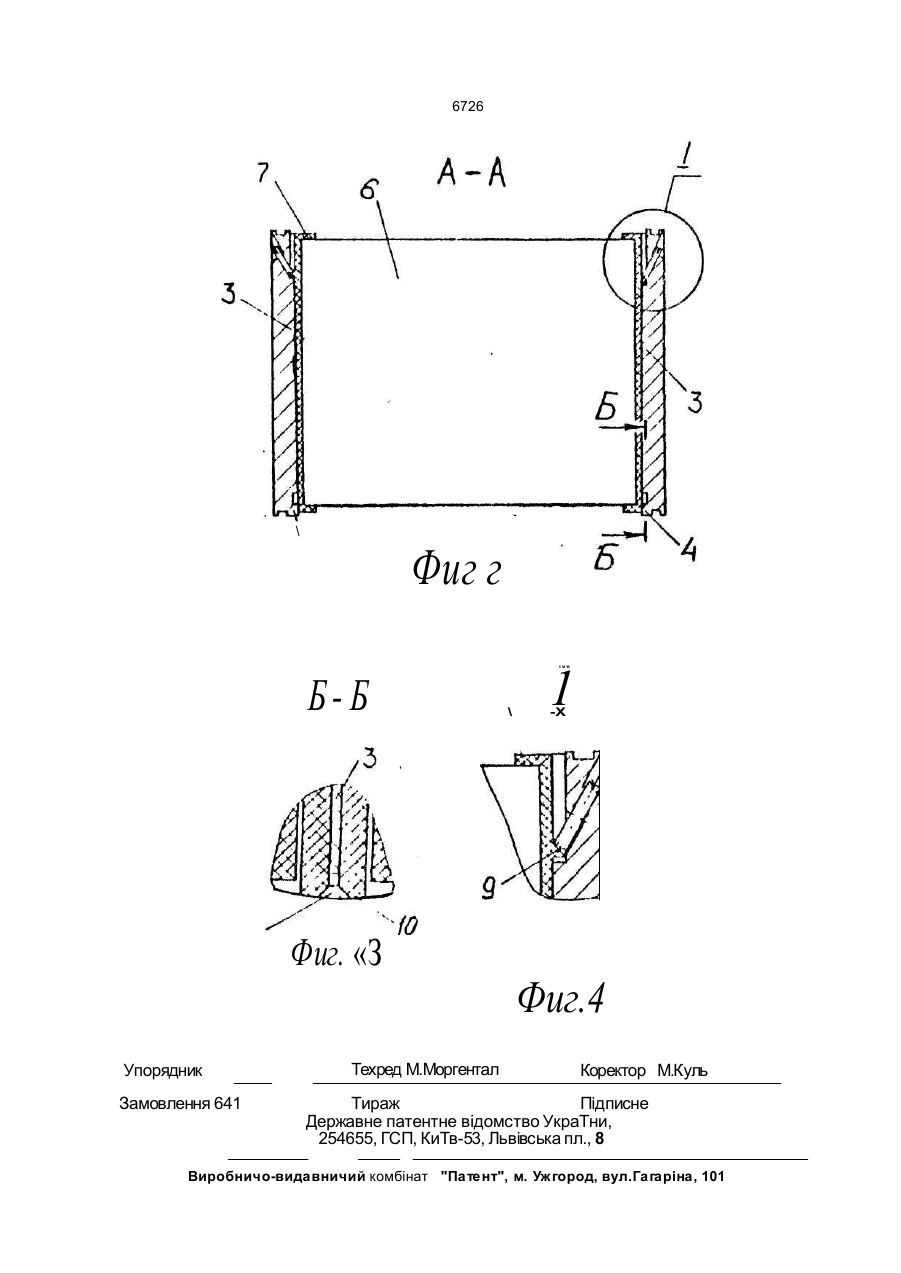

Радиоэлектронный блок, содержащий корпус с направляющими и установленные в направляющих корпуса субблоки, каждый из которых выполнен в виде каркаса с установленными на нем модулями и еинтами крепления, образующими резьбовые пары с резьбовыми отверстиями корпуса, от л и ч аю щ и й с я тем, что каркас каждого субблока выполнен в видддвух параллельно расположенных планок с направляющими пазами и с упорами на их концах, модули каждого субблока размещены в расположенных против друг друга пазах планок его каркаса, оси резьбовых отверстий в корпусе расположены под острым углом к его направляющим, а винты крепления установлены с возможностью взаимодействия с упорами планок каркаса соответствующего субблока, Изобретение относится к радиотехнике и может быть использовано при проектировании несущих конструкций радиоэлектронной аппаратуры. Известен радиоэлектронный блок(РЭБ) [1], содержащий шасси с направляющими и с кронштейнами, установленные в направляющих шасси субблоки с проушинами и с разьемами, компенсирующие пружины и узлы крепления субблоков, выполненные в виде винтовых пар. Недостаток такого РЭБ состоит в наличии проушин и разьемов, что увеличивает габаритные размеры РЭБ. Наиболее близким к изобретению по технической сути и достигаемому результату является РЭБ [2], содержащий корпус с направляющими и установленные в направляющих корпуса субблоки, каждый из которых содержит каркас с установленными на нем модулями и винтами крепления, образующими резьбовые пары с резьбовыми отверстиями корпуса. Недостатками рассматриваемого РЭБ является наличие каркаса и винтов крепления на передних панелях, чта вызывает усложнение конс трукции и увеличение габаритных размеров РЭБ. В основу изобретения поставлена задача упрощения конструкции, повышение плотности монтажа и удобства в эксплуатации. Для решения поставленнай задачи в известный радиоэлектронный блок, содержащий корпус с направляющими и установленные в направляющих корпуса субблоки, каждый из которых выполнен в виде каркаса с установленными на нем модулями и винтами крепления, образующими резьбовые пары с резьбовыми отверстиями 6726 корпуса, каркас каждого субблока выполнен в виде двух параллельно расположенных планок с направляющими пазами и с упорами на их концах, модули каждого субблока размещены в расположенных против друг друга пазах его каркаса, оси резьбовых отверстий в корпусе расположены под острым углом к его направляющим, а винты крепления установлены с возможностью взаимодействия с упорами планок каркаса соответствующего субблока. Использование печатных плат или субблоков скрепленных держателями с пазами обеспечивает упрощение конструкции, повышение плотности монтажа и удобства в эксплуатации. На фиг.1 изображен общий вид радиоэлектронного блока, на фиг.2 - сечение по А-А на фиг.1, на фиг.З - сечение по Б-Б на фиг.2, на фиг,4 - выносной элемент 1. Радиоэлектронный блок содержит корпус, образованный фланцами 1, которые скреплены планками 2. Направляющие 3 на фланцах 1 с одной стороны имеют ограничители 4, а с противоположной - в стенках фланцев 1 под острым углом к направляющим 3 установлены винты крепления 5. Пе5 чатные платы или модули 6 размещены в расположенных против друг друга пазах 7 планок 8, образуя субблок. На планках 8 имеются направляющие по форме соответствующие направляющим на фланцах 1 кор10 пуса и упоры 9, 1С ча противоположных концах планок. РЭБ монтируют следующим образом. Печатные платы или модули 6 устанав-15 ливают в пазы 7 планок 8. Затем субблоки по направляющим 3 фланцев 1 вдвигаются до упора в ограничители 4. Винты 5, расположенные под острым углом к направляющим, взаимодействуя с упорами 9 планок поджи-20 мают субблоки к ограничителям 4, обеспечивая надежное крепление. Демонтаж РЭБ выполняется в обратном порядке. \ 8 8 ТА Фиг. 6726 \ Фиг г 1 «м м Б-Б Фиг. «З Упорядник Замовлення 641 Техред М.Моргентал \ -X Фиг.4 Коректор М.Куль Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
