Пристрій для зчитування цифрової інформації з магнітоносія
Формула / Реферат
Пристрій для зчитування цифрової інформації з магнітного носія, що містить магнітомодуляційний датчик з імпульсним збудженням, що має обмотку збудження та сигнальні, генератор імпульсів, транзистор підсилювача потужності, що живить обмотку збудження магнітомодуляційного датчика, першу логічну схему І, вихід якої зв'язаний зі входом першого тригера, одиничний вихід якого підключено до третього входу другої логічної схеми І, другу логічну схему І, вихід якої зв'язаний зі входом другого тригера, одиничний вихід якого підключено до третього входу першої логічної схеми І, при цьому другі входи першої та другої логічних схем І зв'язані з виходом диференціюючого ланцюга, тригер, входи якого з'єднано з сигнальними обмотками магнітомодуляційного датчика, а виходи підключено до перших входів логічних схем І, який відрізняється тим, що магнітомодуляційний датчик обладнаний додатковими сигнальними обмотками, включеними за градієнтною схемою та з'єднаними з тригером, виходи якого через диференціюючі ланцюги підключені до других входів третьої та четвертої логічних схем І, перші входи яких зв'язані з інверсними виходами першого та другого тригерів.
Текст

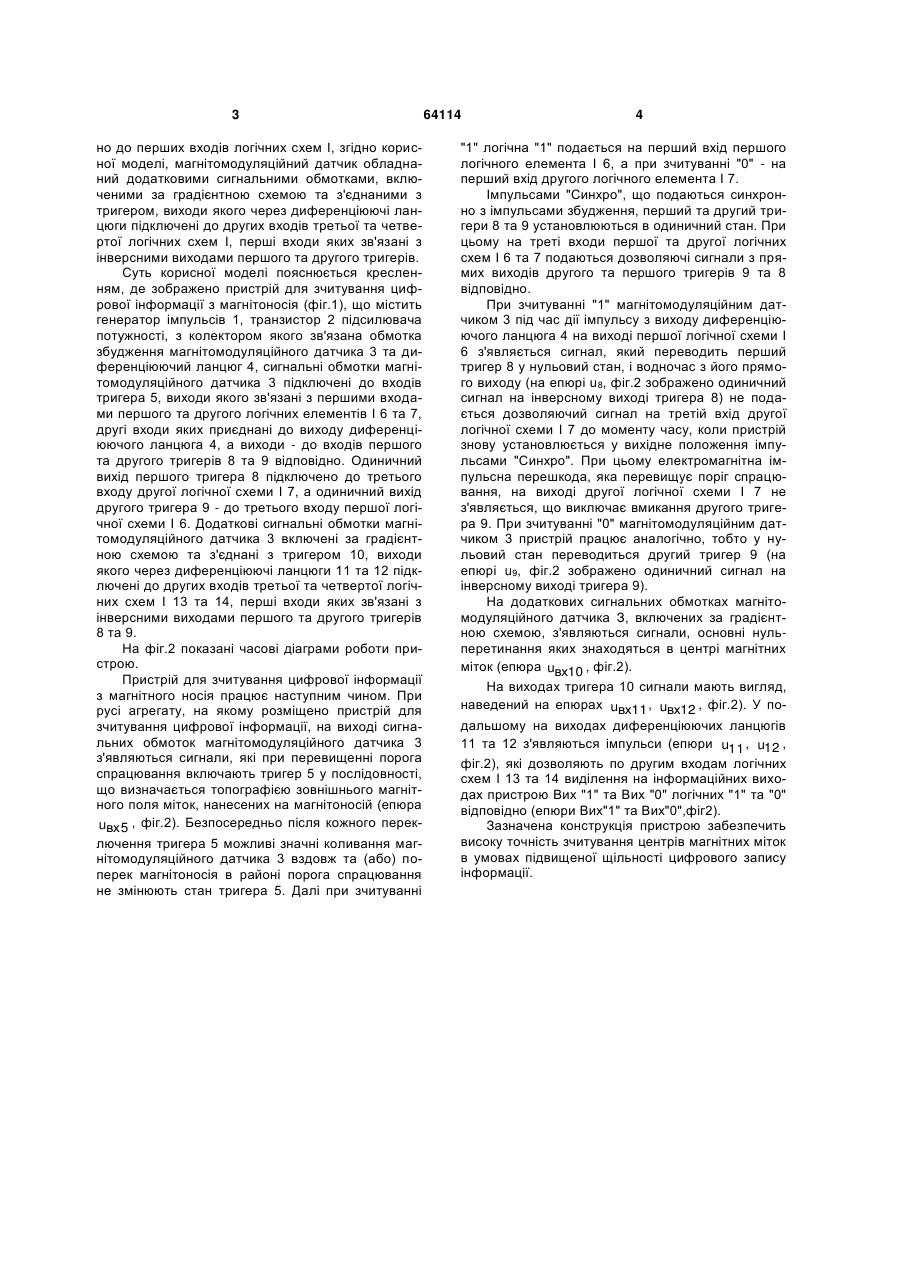

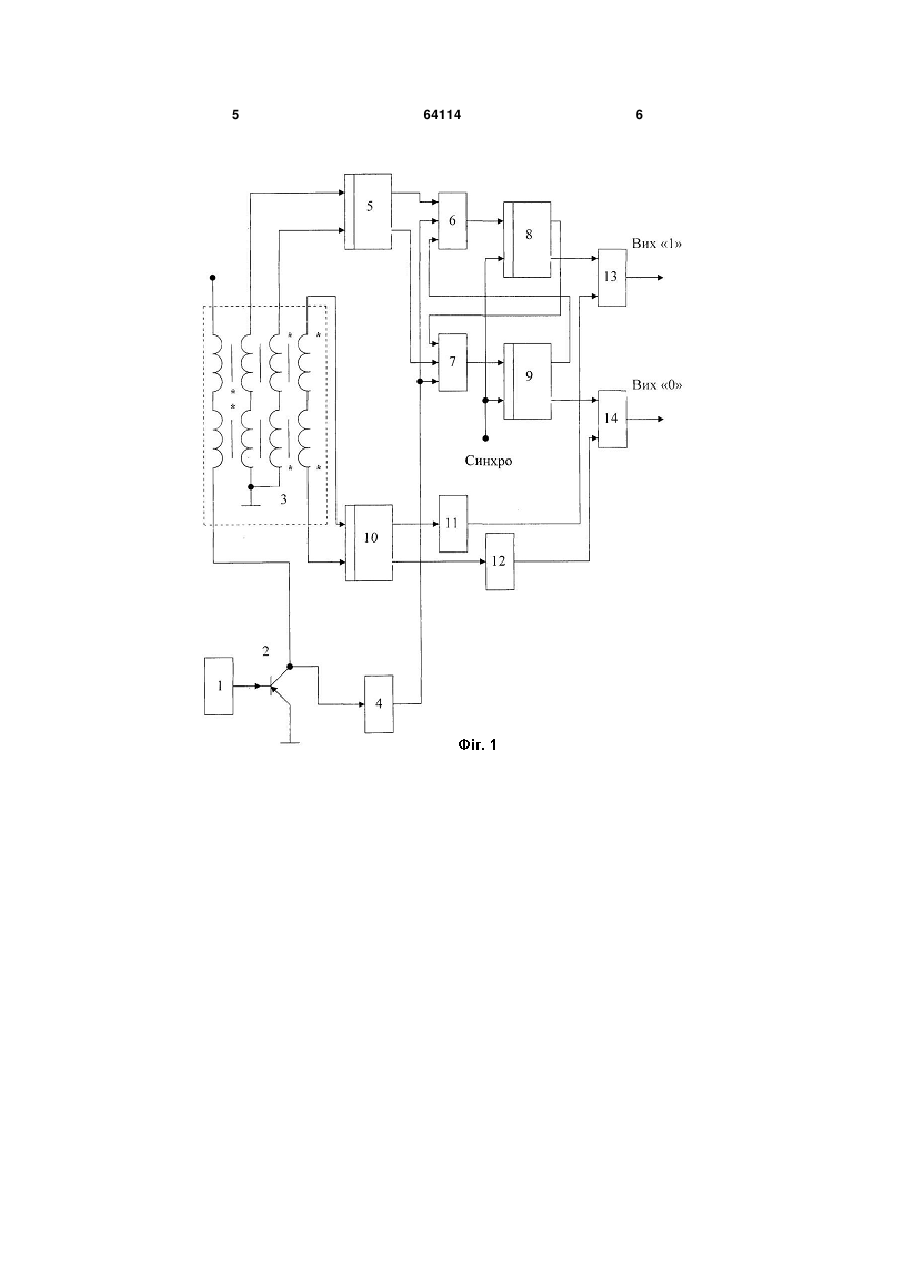

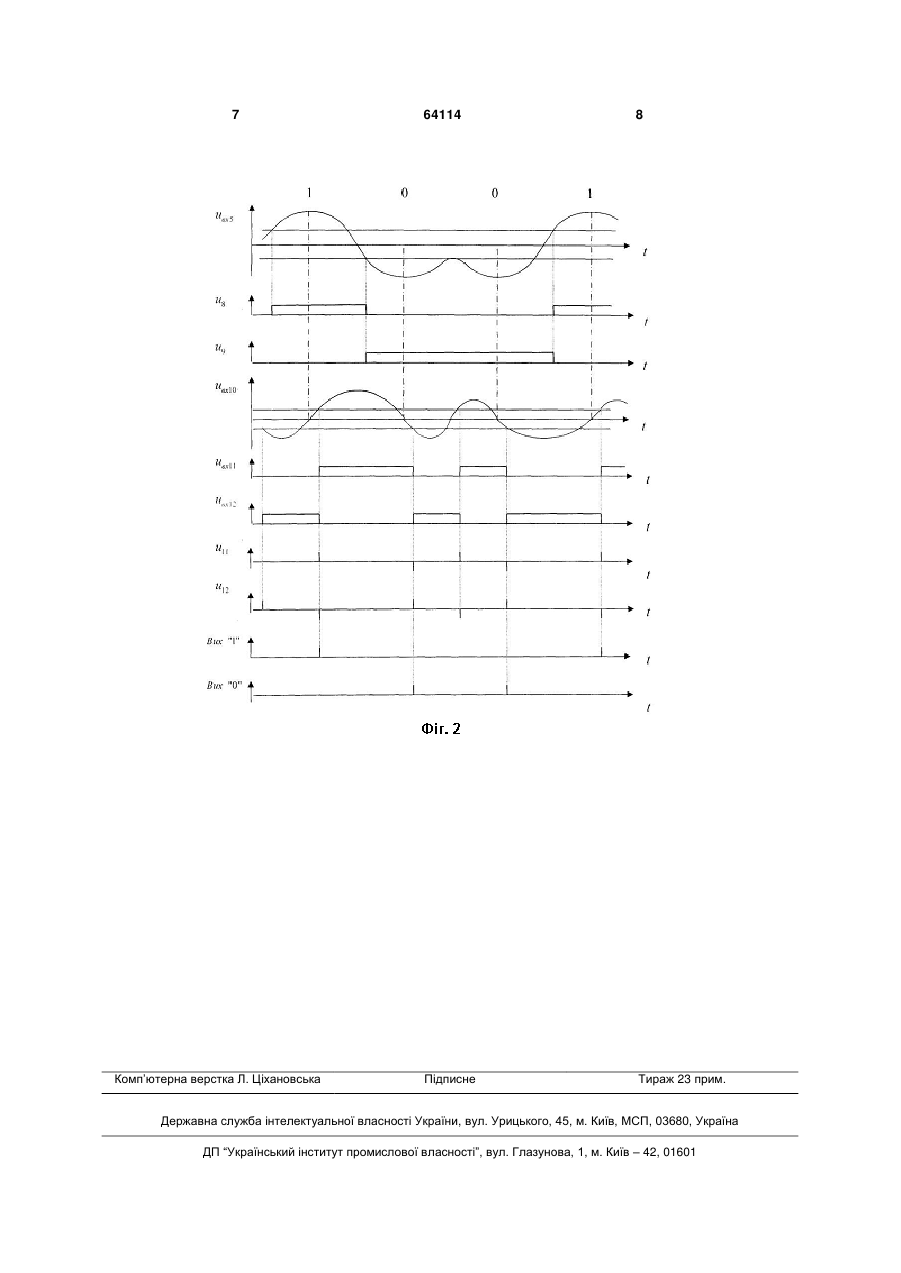

Пристрій для зчитування цифрової інформації з магнітного носія, що містить магнітомодуляційний датчик з імпульсним збудженням, що має обмотку збудження та сигнальні, генератор імпульсів, транзистор підсилювача потужності, що живить обмотку збудження магнітомодуляційного датчика, першу логічну схему І, вихід якої зв'язаний зі входом першого тригера, одиничний вихід якого підключено до третього входу другої логічної 3 но до перших входів логічних схем І, згідно корисної моделі, магнітомодуляційний датчик обладнаний додатковими сигнальними обмотками, включеними за градієнтною схемою та з'єднаними з тригером, виходи якого через диференціюючі ланцюги підключені до других входів третьої та четвертої логічних схем І, перші входи яких зв'язані з інверсними виходами першого та другого тригерів. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування цифрової інформації з магнітоносія (фіг.1), що містить генератор імпульсів 1, транзистор 2 підсилювача потужності, з колектором якого зв'язана обмотка збудження магнітомодуляційного датчика 3 та диференціюючий ланцюг 4, сигнальні обмотки магнітомодуляційного датчика 3 підключені до входів тригера 5, виходи якого зв'язані з першими входами першого та другого логічних елементів І 6 та 7, другі входи яких приєднані до виходу диференціюючого ланцюга 4, а виходи - до входів першого та другого тригерів 8 та 9 відповідно. Одиничний вихід першого тригера 8 підключено до третього входу другої логічної схеми І 7, а одиничний вихід другого тригера 9 - до третього входу першої логічної схеми І 6. Додаткові сигнальні обмотки магнітомодуляційного датчика 3 включені за градієнтною схемою та з'єднані з тригером 10, виходи якого через диференціюючі ланцюги 11 та 12 підключені до других входів третьої та четвертої логічних схем І 13 та 14, перші входи яких зв'язані з інверсними виходами першого та другого тригерів 8 та 9. На фіг.2 показані часові діаграми роботи пристрою. Пристрій для зчитування цифрової інформації з магнітного носія працює наступним чином. При русі агрегату, на якому розміщено пристрій для зчитування цифрової інформації, на виході сигнальних обмоток магнітомодуляційного датчика 3 з'являються сигнали, які при перевищенні порога спрацювання включають тригер 5 у послідовності, що визначається топографією зовнішнього магнітного поля міток, нанесених на магнітоносій (епюра uвх 5 , фіг.2). Безпосередньо після кожного переключення тригера 5 можливі значні коливання магнітомодуляційного датчика 3 вздовж та (або) поперек магнітоносія в районі порога спрацювання не змінюють стан тригера 5. Далі при зчитуванні 64114 4 "1" логічна "1" подається на перший вхід першого логічного елемента І 6, а при зчитуванні "0" - на перший вхід другого логічного елемента І 7. Імпульсами "Синхро", що подаються синхронно з імпульсами збудження, перший та другий тригери 8 та 9 установлюються в одиничний стан. При цьому на треті входи першої та другої логічних схем І 6 та 7 подаються дозволяючі сигнали з прямих виходів другого та першого тригерів 9 та 8 відповідно. При зчитуванні "1" магнітомодуляційним датчиком 3 під час дії імпульсу з виходу диференціюючого ланцюга 4 на виході першої логічної схеми I 6 з'являється сигнал, який переводить перший тригер 8 у нульовий стан, і водночас з його прямого виходу (на епюрі u8, фіг.2 зображено одиничний сигнал на інверсному виході тригера 8) не подається дозволяючий сигнал на третій вхід другої логічної схеми І 7 до моменту часу, коли пристрій знову установлюється у вихідне положення імпульсами "Синхро". При цьому електромагнітна імпульсна перешкода, яка перевищує поріг спрацювання, на виході другої логічної схеми І 7 не з'являється, що виключає вмикання другого тригера 9. При зчитуванні "0" магнітомодуляційним датчиком 3 пристрій працює аналогічно, тобто у нульовий стан переводиться другий тригер 9 (на епюрі u9, фіг.2 зображено одиничний сигнал на інверсному виході тригера 9). На додаткових сигнальних обмотках магнітомодуляційного датчика З, включених за градієнтною схемою, з'являються сигнали, основні нульперетинання яких знаходяться в центрі магнітних міток (епюра uвх10 , фіг.2). На виходах тригера 10 сигнали мають вигляд, наведений на епюрах uвх11 , uвх12 , фіг.2). У подальшому на виходах диференціюючих ланцюгів 11 та 12 з'являються імпульси (епюри u11 , u12 , фіг.2), які дозволяють по другим входам логічних схем І 13 та 14 виділення на інформаційних виходах пристрою Вих "1" та Вих "0" логічних "1" та "0" відповідно (епюри Вих"1" та Вих"0",фіг2). Зазначена конструкціяпристрою забезпечить високу точність зчитування центрів магнітних міток в умовах підвищеної щільності цифрового запису інформації. 5 64114 6 7 Комп’ютерна верстка Л. Ціхановська 64114 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMagnetic carrier digital readout device
Автори англійськоюSmyrnyi Mykhailo Fedorovych
Назва патенту російськоюУстройство для считывания цифровой информации с магнитоносителя
Автори російськоюСмирный Михаил Федорович
МПК / Мітки
МПК: G11B 5/09
Мітки: зчитування, цифрової, пристрій, інформації, магнітоносія
