Пристрій для зчитування цифрової інформації з магнітоносія

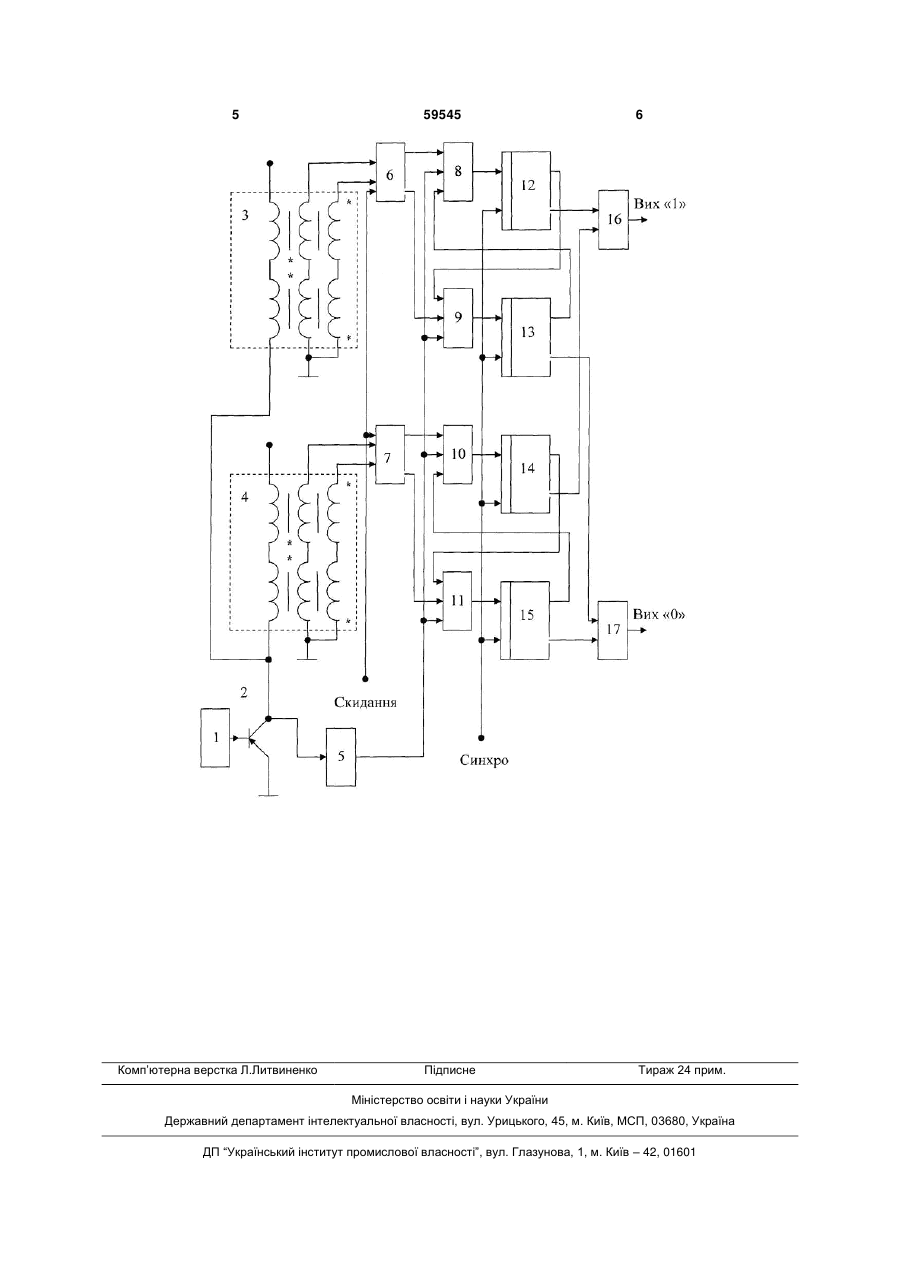

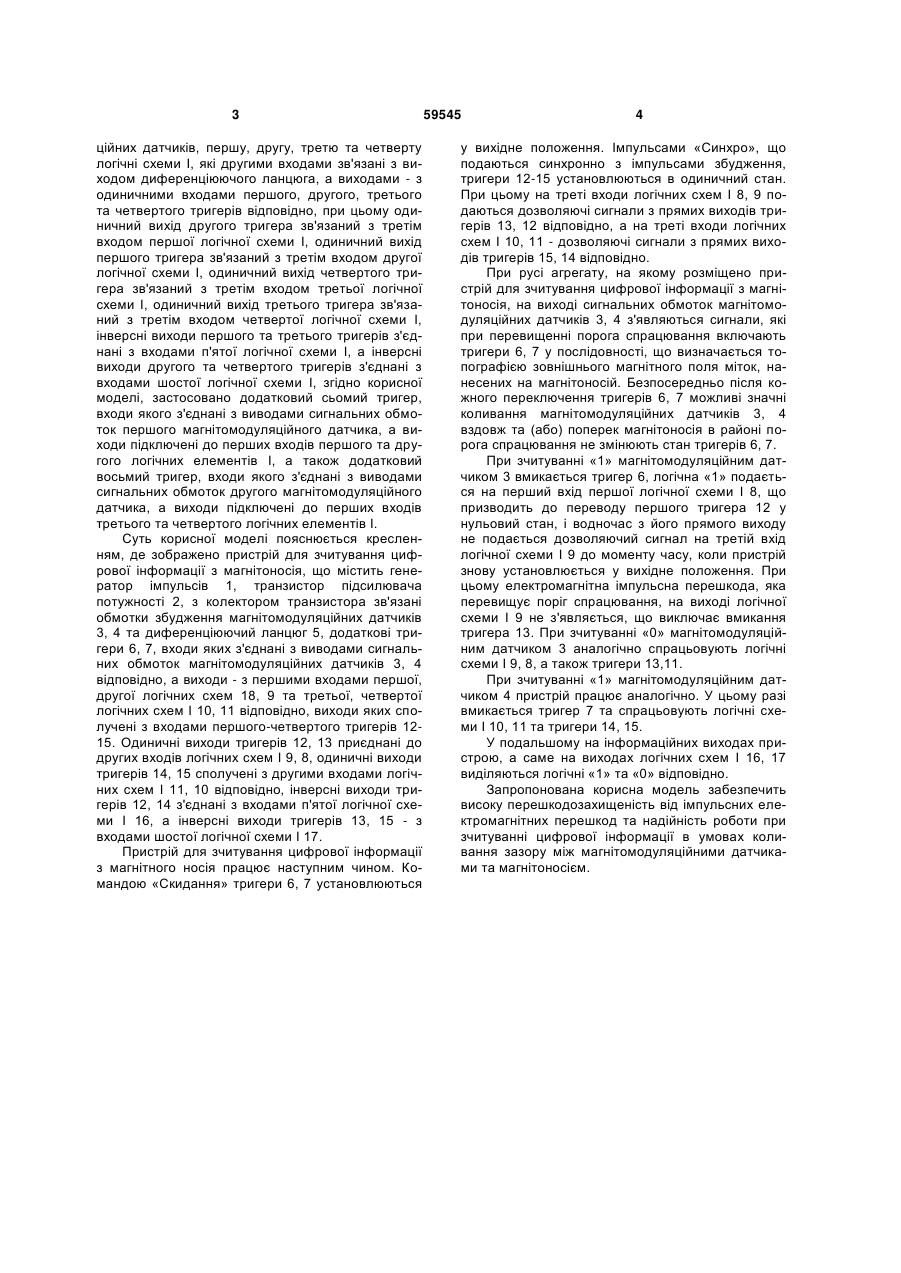

Пристрій для зчитування цифрової інформації з магнітоносія, що містить перший та другий магнітомодуляційні датчики з імпульсним збудженням, що мають обмотки збудження та сигнальні обмотки, генератор імпульсів, транзистор підсилювача потужності, що живить обмотки збудження магнітомодуляційних датчиків, першу, другу, третю та четверту логічні схеми І, які другими входами зв'язані з виходом диференціюючого ланцюга, а виходами - з одиничними входами першого, другого, третього та четвертого тригерів відповідно, при цьому одиничний вихід другого тригера зв'язаний з 3 ційних датчиків, першу, другу, третю та четверту логічні схеми І, які другими входами зв'язані з виходом диференціюючого ланцюга, а виходами - з одиничними входами першого, другого, третього та четвертого тригерів відповідно, при цьому одиничний вихід другого тригера зв'язаний з третім входом першої логічної схеми І, одиничний вихід першого тригера зв'язаний з третім входом другої логічної схеми І, одиничний вихід четвертого тригера зв'язаний з третім входом третьої логічної схеми І, одиничний вихід третього тригера зв'язаний з третім входом четвертої логічної схеми І, інверсні виходи першого та третього тригерів з'єднані з входами п'ятої логічної схеми І, а інверсні виходи другого та четвертого тригерів з'єднані з входами шостої логічної схеми І, згідно корисної моделі, застосовано додатковий сьомий тригер, входи якого з'єднані з виводами сигнальних обмоток першого магнітомодуляційного датчика, а виходи підключені до перших входів першого та другого логічних елементів І, а також додатковий восьмий тригер, входи якого з'єднані з виводами сигнальних обмоток другого магнітомодуляційного датчика, а виходи підключені до перших входів третього та четвертого логічних елементів І. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування цифрової інформації з магнітоносія, що містить генератор імпульсів 1, транзистор підсилювача потужності 2, з колектором транзистора зв'язані обмотки збудження магнітомодуляційних датчиків 3, 4 та диференціюючий ланцюг 5, додаткові тригери 6, 7, входи яких з'єднані з виводами сигнальних обмоток магнітомодуляційних датчиків 3, 4 відповідно, а виходи - з першими входами першої, другої логічних схем 18, 9 та третьої, четвертої логічних схем І 10, 11 відповідно, виходи яких сполучені з входами першого-четвертого тригерів 1215. Одиничні виходи тригерів 12, 13 приєднані до других входів логічних схем І 9, 8, одиничні виходи тригерів 14, 15 сполучені з другими входами логічних схем І 11, 10 відповідно, інверсні виходи тригерів 12, 14 з'єднані з входами п'ятої логічної схеми І 16, а інверсні виходи тригерів 13, 15 - з входами шостої логічної схеми І 17. Пристрій для зчитування цифрової інформації з магнітного носія працює наступним чином. Командою «Скидання» тригери 6, 7 установлюються 59545 4 у вихідне положення. Імпульсами «Синхро», що подаються синхронно з імпульсами збудження, тригери 12-15 установлюються в одиничний стан. При цьому на треті входи логічних схем І 8, 9 подаються дозволяючі сигнали з прямих виходів тригерів 13, 12 відповідно, а на треті входи логічних схем І 10, 11 - дозволяючі сигнали з прямих виходів тригерів 15, 14 відповідно. При русі агрегату, на якому розміщено пристрій для зчитування цифрової інформації з магнітоносія, на виході сигнальних обмоток магнітомодуляційних датчиків 3, 4 з'являються сигнали, які при перевищенні порога спрацювання включають тригери 6, 7 у послідовності, що визначається топографією зовнішнього магнітного поля міток, нанесених на магнітоносій. Безпосередньо після кожного переключення тригерів 6, 7 можливі значні коливання магнітомодуляційних датчиків 3, 4 вздовж та (або) поперек магнітоносія в районі порога спрацювання не змінюють стан тригерів 6, 7. При зчитуванні «1» магнітомодуляційним датчиком 3 вмикається тригер 6, логічна «1» подається на перший вхід першої логічної схеми І 8, що призводить до переводу першого тригера 12 у нульовий стан, і водночас з його прямого виходу не подається дозволяючий сигнал на третій вхід логічної схеми І 9 до моменту часу, коли пристрій знову установлюється у вихідне положення. При цьому електромагнітна імпульсна перешкода, яка перевищує поріг спрацювання, на виході логічної схеми І 9 не з'являється, що виключає вмикання тригера 13. При зчитуванні «0» магнітомодуляційним датчиком 3 аналогічно спрацьовують логічні схеми І 9, 8, а також тригери 13,11. При зчитуванні «1» магнітомодуляційним датчиком 4 пристрій працює аналогічно. У цьому разі вмикається тригер 7 та спрацьовують логічні схеми І 10, 11 та тригери 14, 15. У подальшому на інформаційних виходах пристрою, а саме на виходах логічних схем І 16, 17 виділяються логічні «1» та «0» відповідно. Запропонована корисна модель забезпечить високу перешкодозахищеність від імпульсних електромагнітних перешкод та надійність роботи при зчитуванні цифрової інформації в умовах коливання зазору між магнітомодуляційними датчиками та магнітоносієм. 5 Комп’ютерна верстка Л.Литвиненко 59545 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
