Фільтруючий елемент

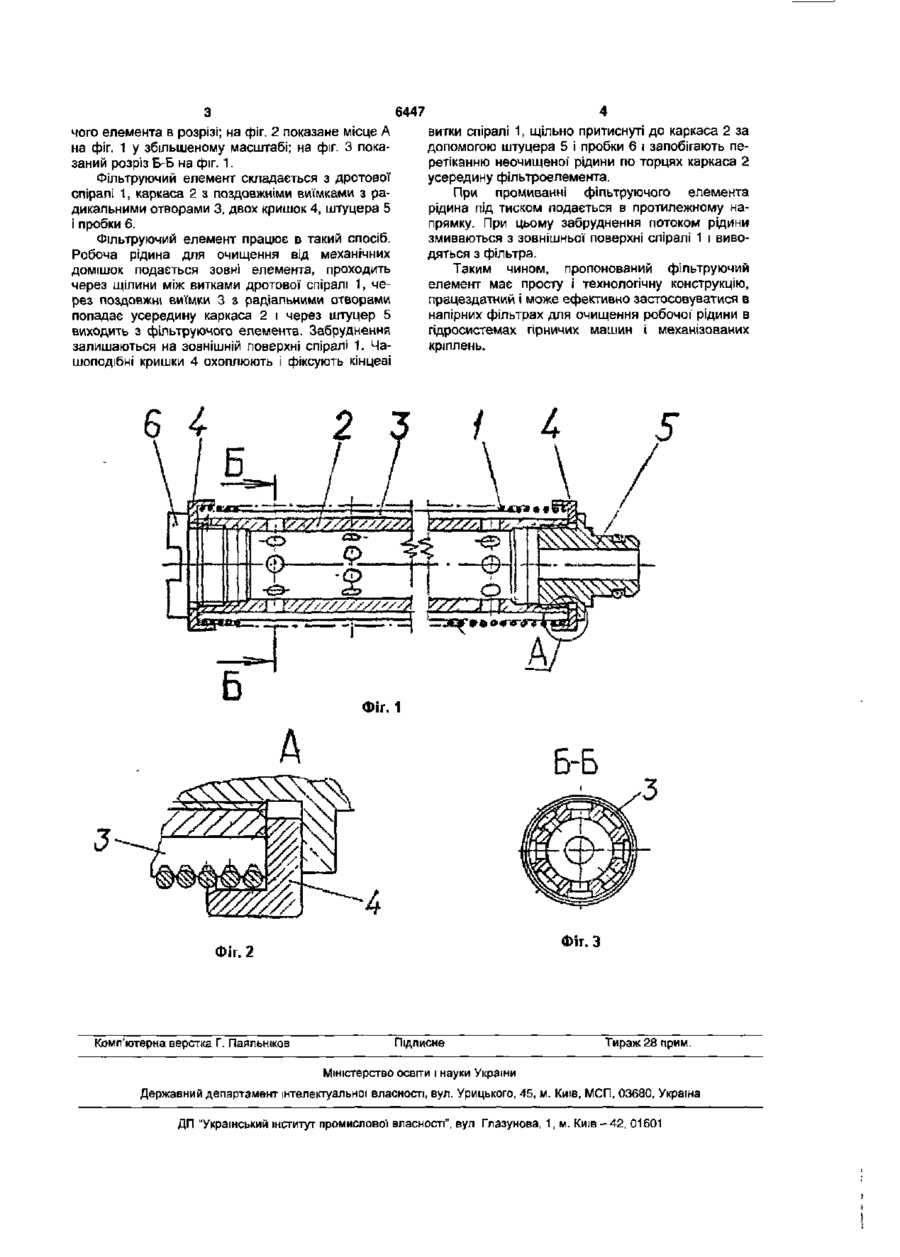

Фільтруючий елемент, що містить дротову спіраль, навиту на каркас у вигляді порожнистого циліндра з поздовжніми виїмками і наскрізними радіальними отворами, який відрізняється тим, що поздовжні виїмки каркаса і дротова спіраль виконані по всій довжині каркаса, а кінцеві витки дротової спіралі й торцеві поверхні каркаса щільно закриті чашоподібними кришками. Корисна модель належить до фільтруючих елементів з нерухомими фільтруючими перегородками у вигляді дротової спіралі і може бути використана у вугільній промисловості, переважно в гідросистемах механізованих кріплень, прохідницьких і очисних комбайнів. Відомий щілинний фільтруючий елемент [Авт. свід. № 455739, В01 D 25/20, заявл. 21.07.72, опубл. 05.01.75, бюл. № 1] з робочою поверхнею, утвореною навиванням дроту на каркас у вигляді порожннистого циліндра з поздовжніми виїмками і наскрізними отворами для проходу рідини усередину каркаса. Під кінцевими витками дроту на каркасі виконані лиски прямокутної форми, що мають однакову з виїмками ширину. Дріт у цих місцях прилягає до лисок і не пропускає рідину з забрудненнями до виїмок на каркасі. Уся рідина фільтрується з завданою тонкістю. Однак такий фільтроелемент нетехнолопчний і трудомісткий при виготовленні. Забезпечити повний збіг за шириною великої кількості виїмок і прямокутних лисок практично неможливо. Це викликано тим, що виїмки і лиски повинні виконуватися при виготовленні каркаса на різних верстатах і різними інструментами, з використанням ділильних пристосувань з неминучими відхиленнями розмірів. Така конструкція фільтроелемента не дозволяє виконувати його промивання протитоком рідини, тому що кінцеві витки дротової спіралі не закріплені і можуть розкритися під дією тиску зсередини каркаса, що може викликати вихід з ладу і зменшення строку служби фільтроелемен та. В основу корисної моделі поставлена задача: у фільтруючому елементі шляхом зміни конструкції забезпечити можливість фільтрації та промивання протитоком рідини при великих перепадах тиску, спростити технологію і зменшити трудомісткість виготовлення, збільшити строк служби. Поставлена задача вирішується тим, що у фільтруючому елементі, що містить дротову спіраль, навиту на каркас у вигляді порожнистого циліндра з поздовжніми виїмками і наскрізними радіальними отворами, відповідно до корисної моделі, поздовжні виїмки каркаса і дротова спіраль виконані по всій довжині каркаса, а кінцеві витки дротової спіралі й торцеві поверхні каркаса щільно закриті чашоподібними кришками. Така конструкція дозволить: - забезпечити роботу при високих перепадах тиску, що виникають при забрудненні фільтроелемента та при його промиванні протитоком рідини. Чашоподібні кришки надійно фіксують і утримують кінцеві витки дротової спіралі на зовнішній поверхні каркаса з різьбою на виступах між поздовжніми западинами, а також ущільнюють торцеві поверхні каркаса; - спростити технологію і зменшити трудомісткість виготовлення. Усі деталі можуть бути виготовлені на звичайних універсальних верстатах з нормальною точністю; - збільшити строк служби. ФІльтроелементи не вимагають заміни, легко очищаються і промиваються без ушкоджень. На фіг. 1 показаний загальний вид фільтрую (О ш 6447 витки спіралі 1, щільно притиснуті до каркаса 2 за допомогою штуцера 5 і пробки 6 і запобігають перетіканню неочищеної рідини по торцях каркаса 2 усередину фільтроелемента. При промиванні фільтруючого елемента рідина під тиском подається в протилежному напрямку. При цьому забруднення потоком рідини змиваються з зовнішньої поверхні спіралі 1 і виводяться з фільтра. Таким чином, пропонований фільтруючий елемент має просту і технологічну конструкцію, працездатний і може ефективно застосовуватися в напірних фільтрах для очищення робочої рідини в гідросистемах гірничих машин і механізованих кріплень. чого елемента в розрізі; на фіг. 2 показане місце А на фіг. 1 у збільшеному масштабі; на фіг. З показаний розріз Б-Б на фіг. 1. Фільтруючий елемент складається з дротової спіралі 1, каркаса 2 з поздовжніми виїмками з радикальними отворами 3, двох кришок 4, штуцера 5 і пробки 6. Фільтруючий елемент працює в такий спосіб. Робоча рідина для очищення від механічних домішок подається зовні елемента, проходить через щілини між витками дротової спіралі 1, через поздовжні виїмки 3 з радіальними отворами попадає усередину каркаса 2 і через штуцер 5 виходить з фільтруючого елемента. Забруднення залишаються на зовнішній поверхні спіралі 1. Чашоподібні кришки 4 охоплюють і фіксують кінцеві ФІГ. 1 А Фіг. З Фіг. 2 Комп'ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ-42, 01601
