Робочий орган траншеєкопача
Номер патенту: 64547
Опубліковано: 10.11.2011
Автори: Пелевін Леонід Євгенович, Бондар Вадим Олександрович
Формула / Реферат

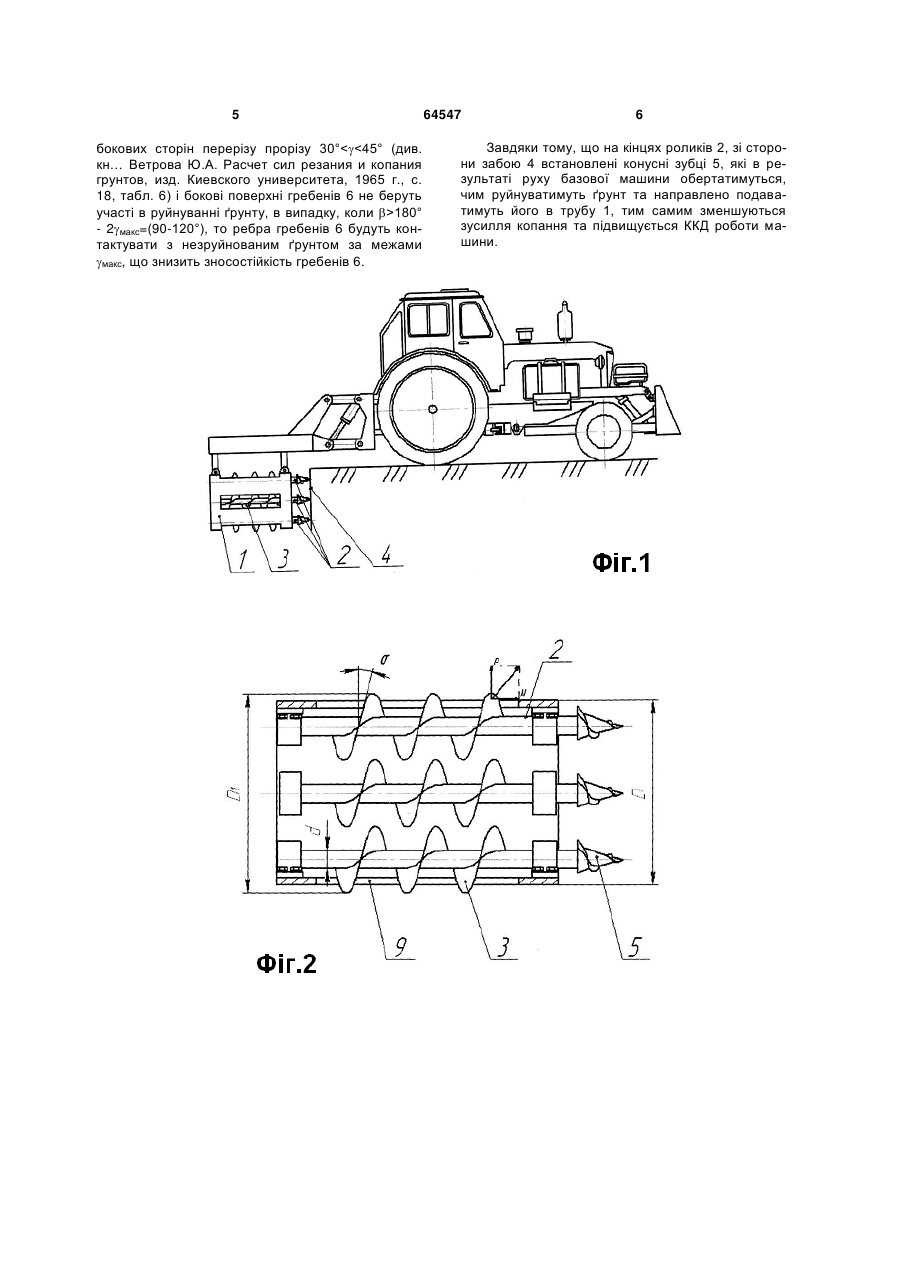

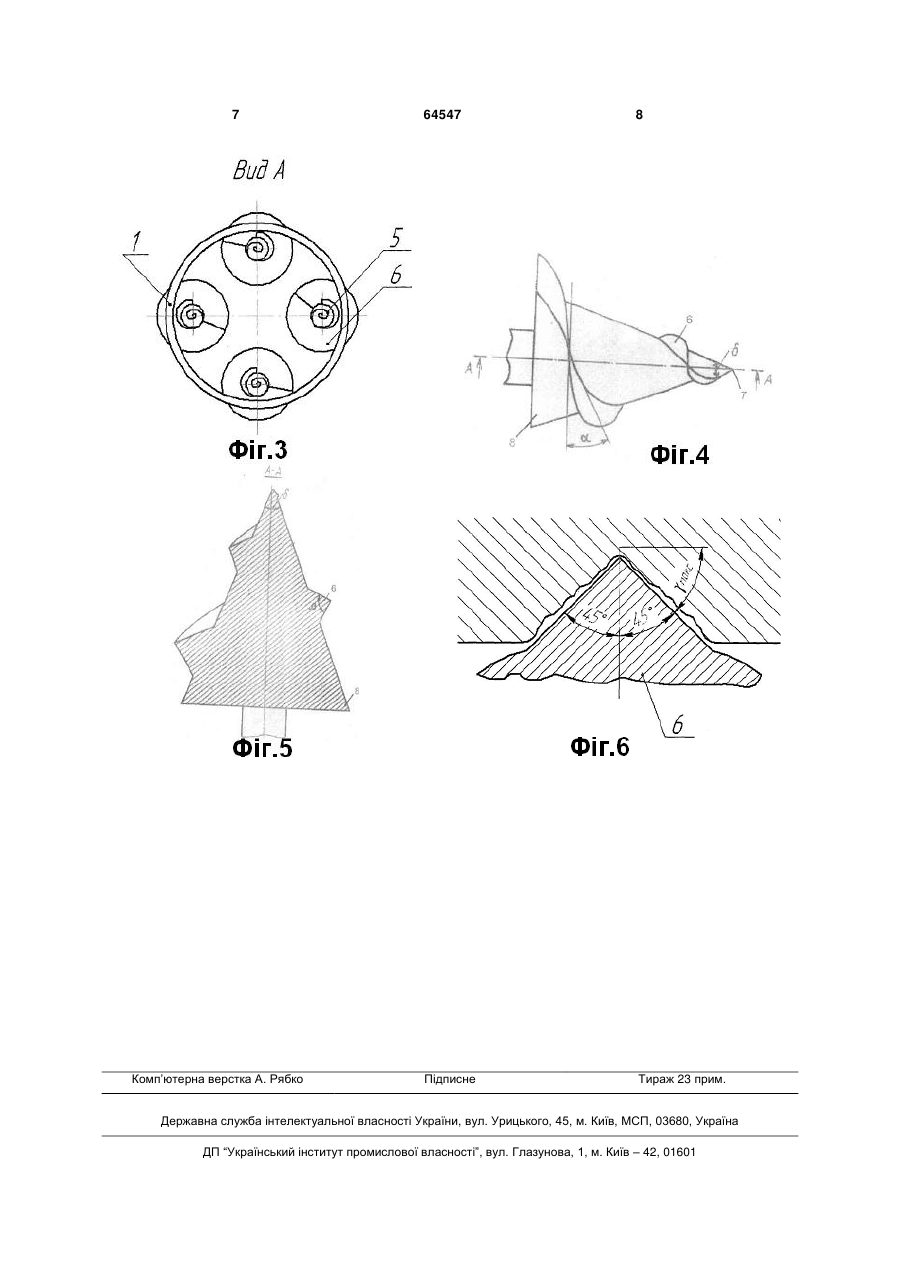

Робочий орган траншеєкопача, що складається з рами у вигляді труби діаметром D з циліндричними роликами, на яких встановлені гвинтові лопаті, який відрізняється тим, що по периметру труби паралельно її циліндричній поверхні встановлені з можливістю обертання циліндричні ролики, на поверхні яких внутрішніми кромками закріплені гвинтові лопаті, причому крок гвинтових лопатей складає t = 0,8d, де d - діаметр роликів, а кут навивання s лопатей виконано за законом s>m, де m - кут тертя ґрунту по матеріалу лопаті, крім того на кінцях роликів, зі сторони забою встановлені конусні зубці з можливістю обертання відносно роликів, а на зовнішніх поверхнях зубців розміщені гвинтові гребені - трикутні в поперечному перерізі, причому кут навивання гребенів протилежний куту навивання гвинтових лопатей, а висота гребенів збільшується від вершини до основи конусних зубців, причому кут нахилу гвинтової лінії гребенів лежить в інтервалі m<a<90°-d/2, де d - кут при вершині зубців, m - кут тертя ґрунту по матеріалу гребенів, а кут b при вершині гребенів виконаний постійним і менший чи рівний (90-120°), крім того труба на своїй зовнішній циліндричній поверхні має поздовжні прорізі, які знаходяться в місцях напроти розташування гвинтових лопатей, причому довжини l прорізів менше довжини L труби і дорівнюють довжині навивання гвинтових лопатей, а ролики з гвинтовими лопатями встановлені таким чином, щоб габаритний торцевий діаметр D1, що характеризується габаритними розмірами гвинтових лопатей, був більше діаметра D труби.
Текст

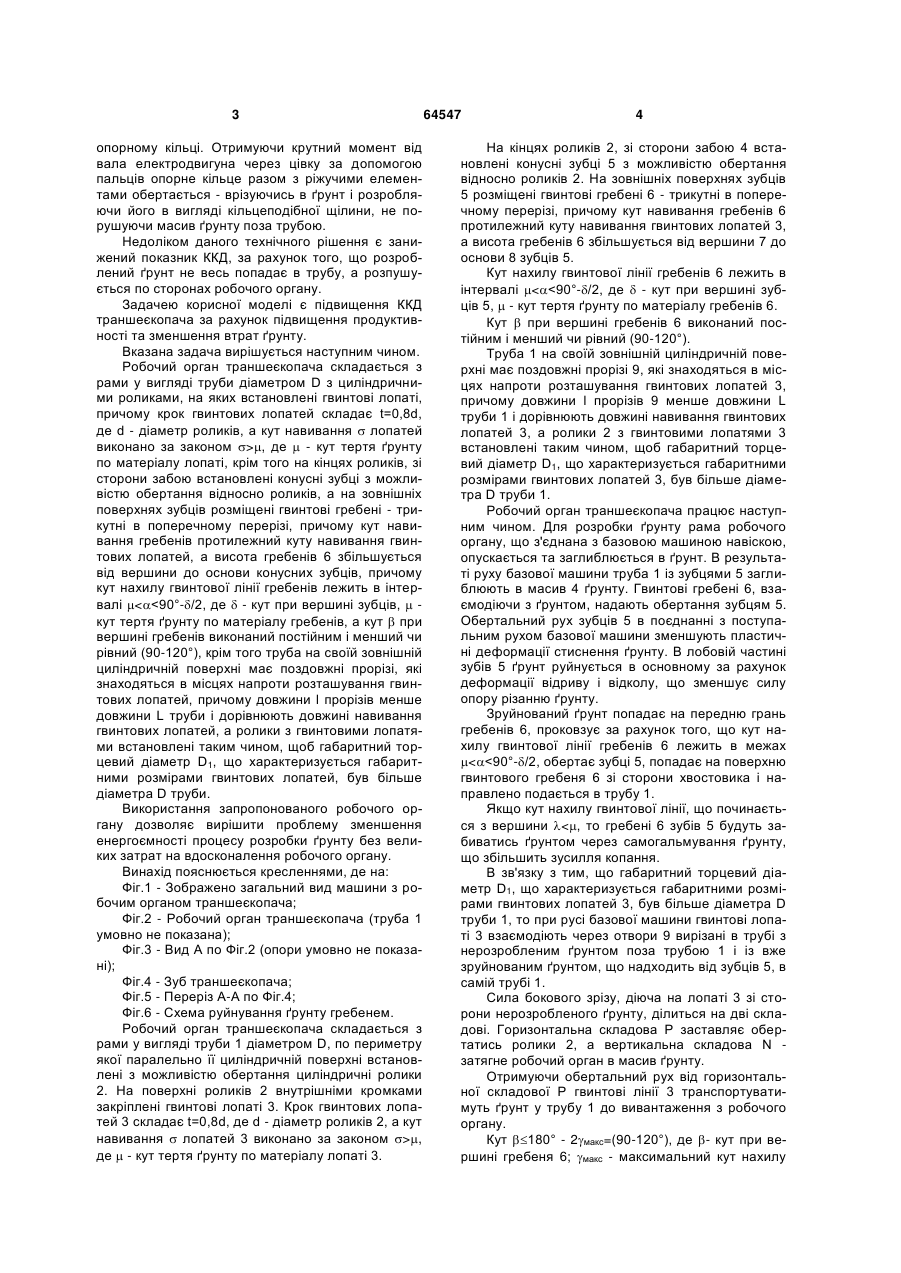

Робочий орган траншеєкопача, що складається з рами у вигляді труби діаметром D з циліндричними роликами, на яких встановлені гвинтові лопаті, який відрізняється тим, що по периметру труби паралельно її циліндричній поверхні встановлені з можливістю обертання циліндричні ролики, на поверхні яких внутрішніми кромками закріплені гвинтові лопаті, причому крок гвинтових лопатей складає t=0,8d, де d - діаметр роликів, а кут навивання лопатей виконано за законом >, де кут тертя ґрунту по матеріалу лопаті, крім того на кінцях роликів, зі сторони забою встановлені конусні зубці з можливістю обертання відносно роликів, 3 опорному кільці. Отримуючи крутний момент від вала електродвигуна через цівку за допомогою пальців опорне кільце разом з ріжучими елементами обертається - врізуючись в ґрунт і розробляючи його в вигляді кільцеподібної щілини, не порушуючи масив ґрунту поза трубою. Недоліком даного технічного рішення є занижений показник ККД, за рахунок того, що розроблений ґрунт не весь попадає в трубу, а розпушується по сторонах робочого органу. Задачею корисної моделі є підвищення ККД траншеєкопача за рахунок підвищення продуктивності та зменшення втрат ґрунту. Вказана задача вирішується наступним чином. Робочий орган траншеєкопача складається з рами у вигляді труби діаметром D з циліндричними роликами, на яких встановлені гвинтові лопаті, причому крок гвинтових лопатей складає t=0,8d, де d - діаметр роликів, а кут навивання лопатей виконано за законом >, де - кут тертя ґрунту по матеріалу лопаті, крім того на кінцях роликів, зі сторони забою встановлені конусні зубці з можливістю обертання відносно роликів, а на зовнішніх поверхнях зубців розміщені гвинтові гребені - трикутні в поперечному перерізі, причому кут навивання гребенів протилежний куту навивання гвинтових лопатей, а висота гребенів 6 збільшується від вершини до основи конусних зубців, причому кут нахилу гвинтової лінії гребенів лежить в інтервалі
ДивитисяДодаткова інформація
Назва патенту англійськоюExcavating part of a ditching machine
Автори англійськоюPelevin Leonid Yevhenovych, Bondar Vadym Oleksandrovych
Назва патенту російськоюРабочий орган траншеекопателя
Автори російськоюПелевин Леонид Евгеньевич, Бондарь Вадим Александрович
МПК / Мітки
Мітки: робочий, траншеєкопача, орган
