Спосіб виготовлення полімерної оболонки ізолятора

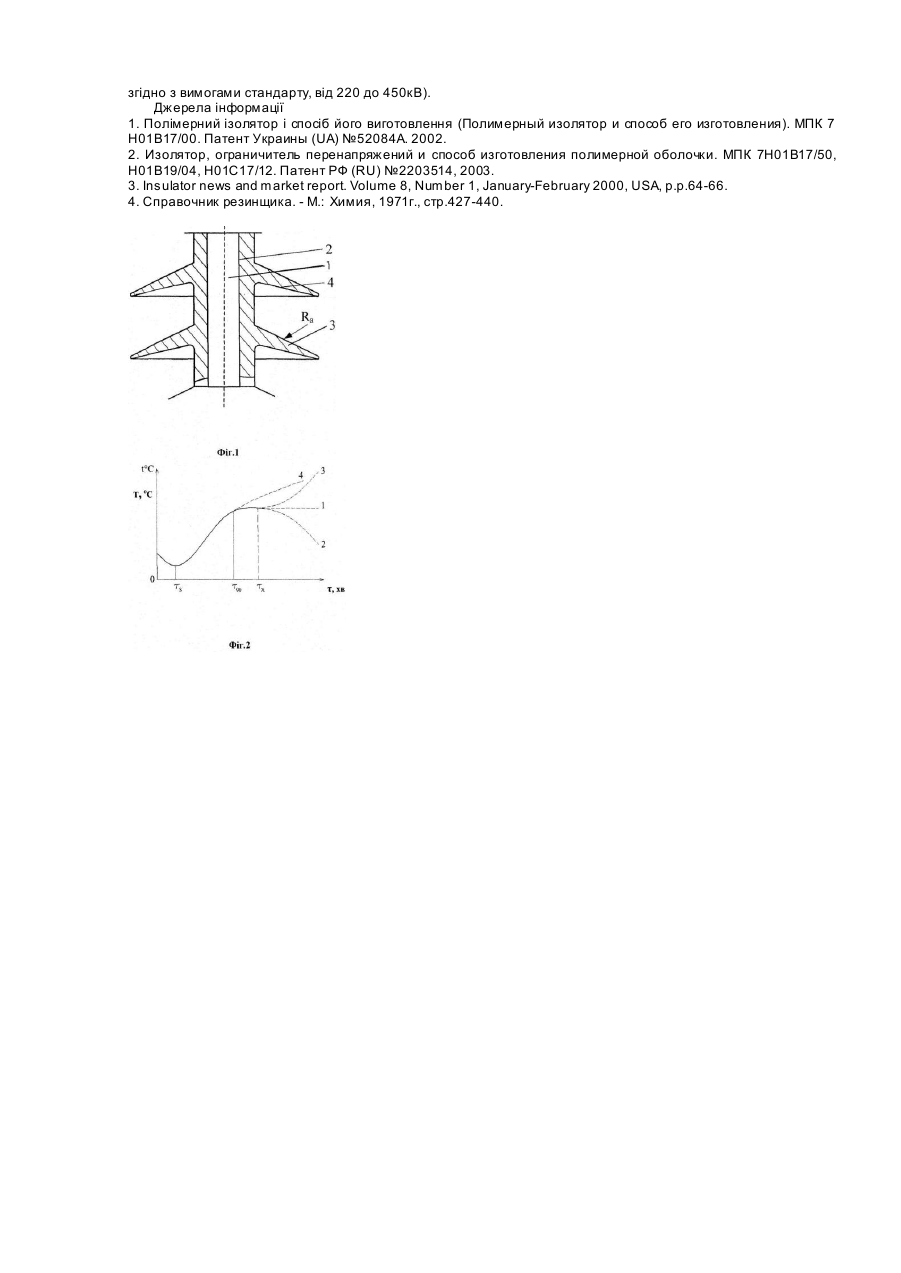

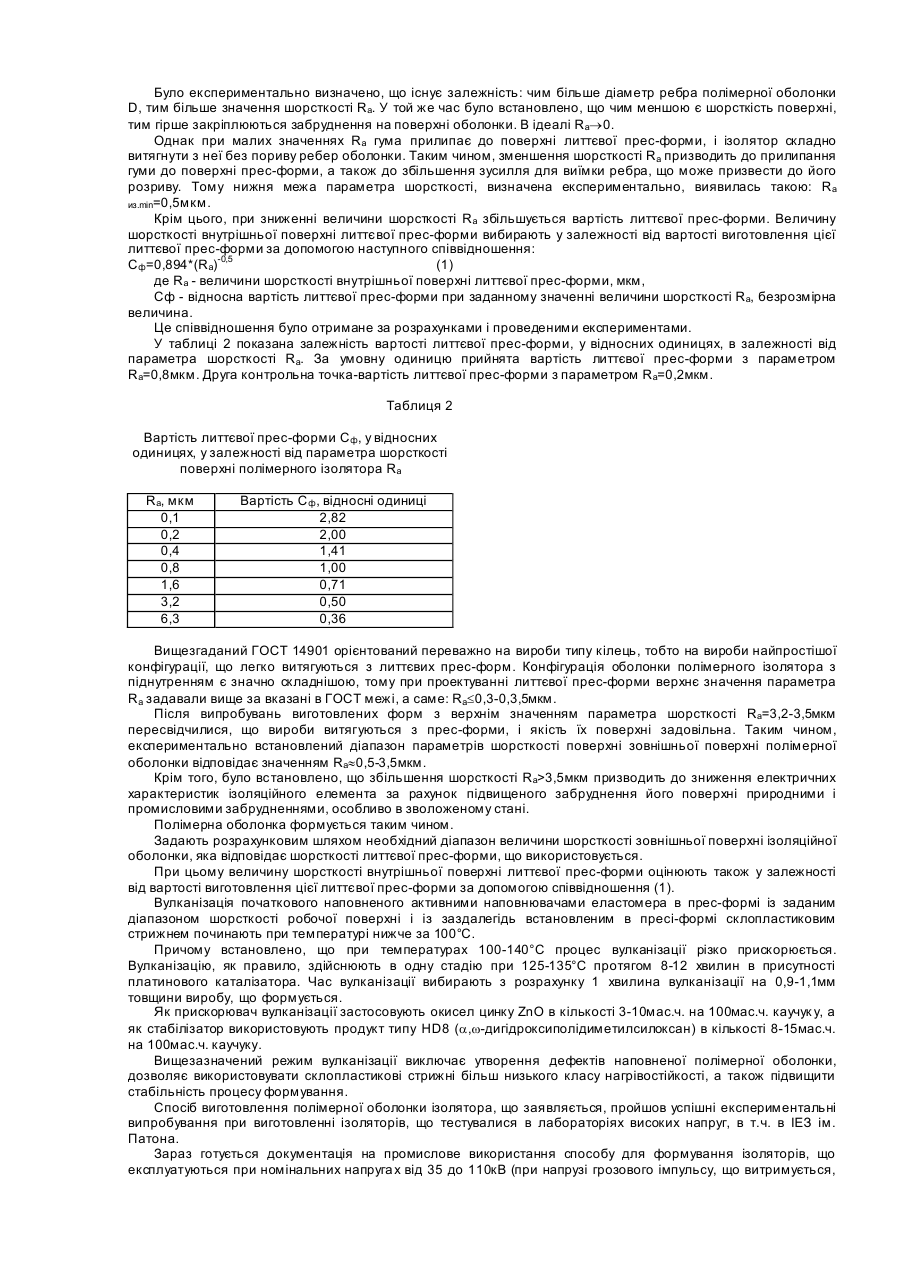

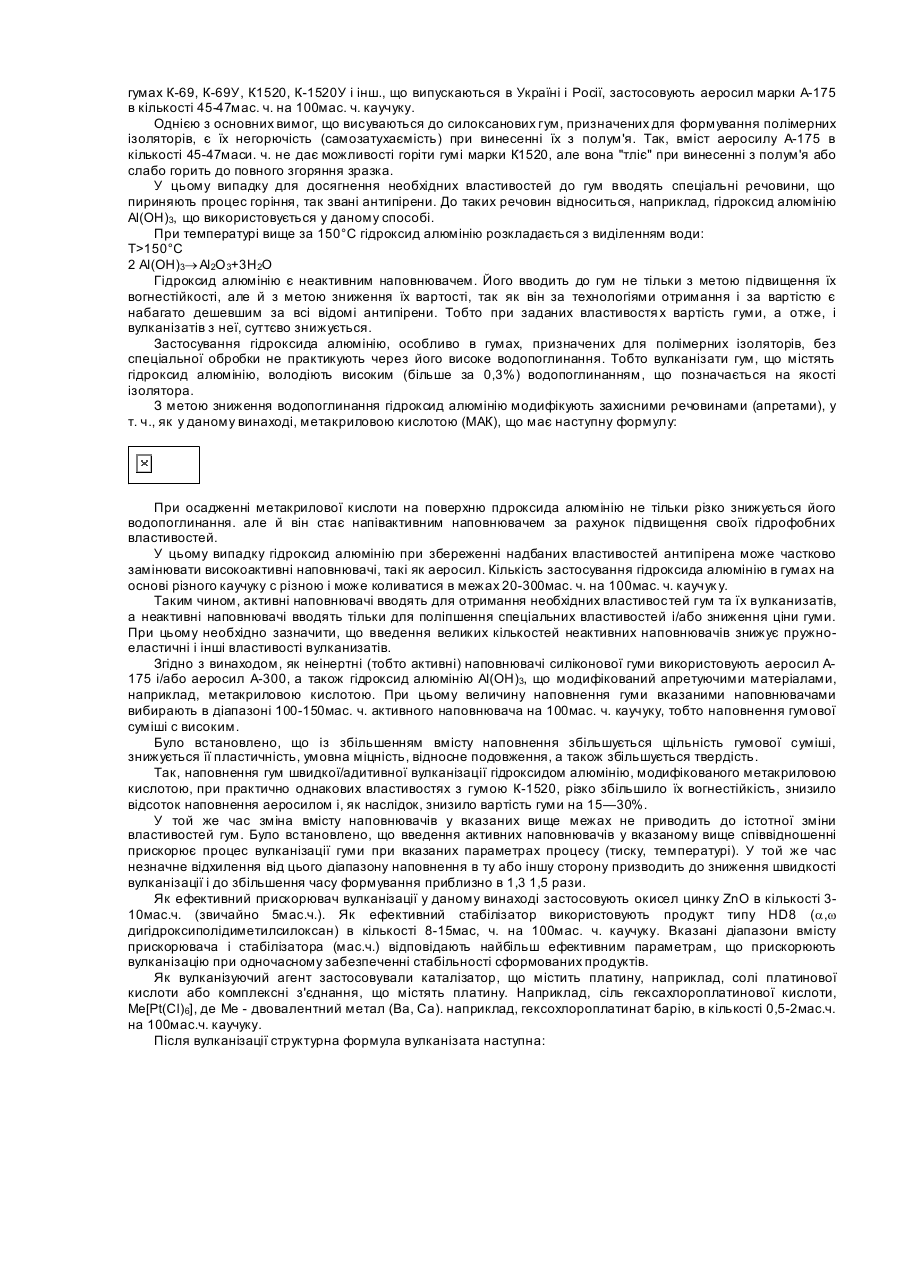

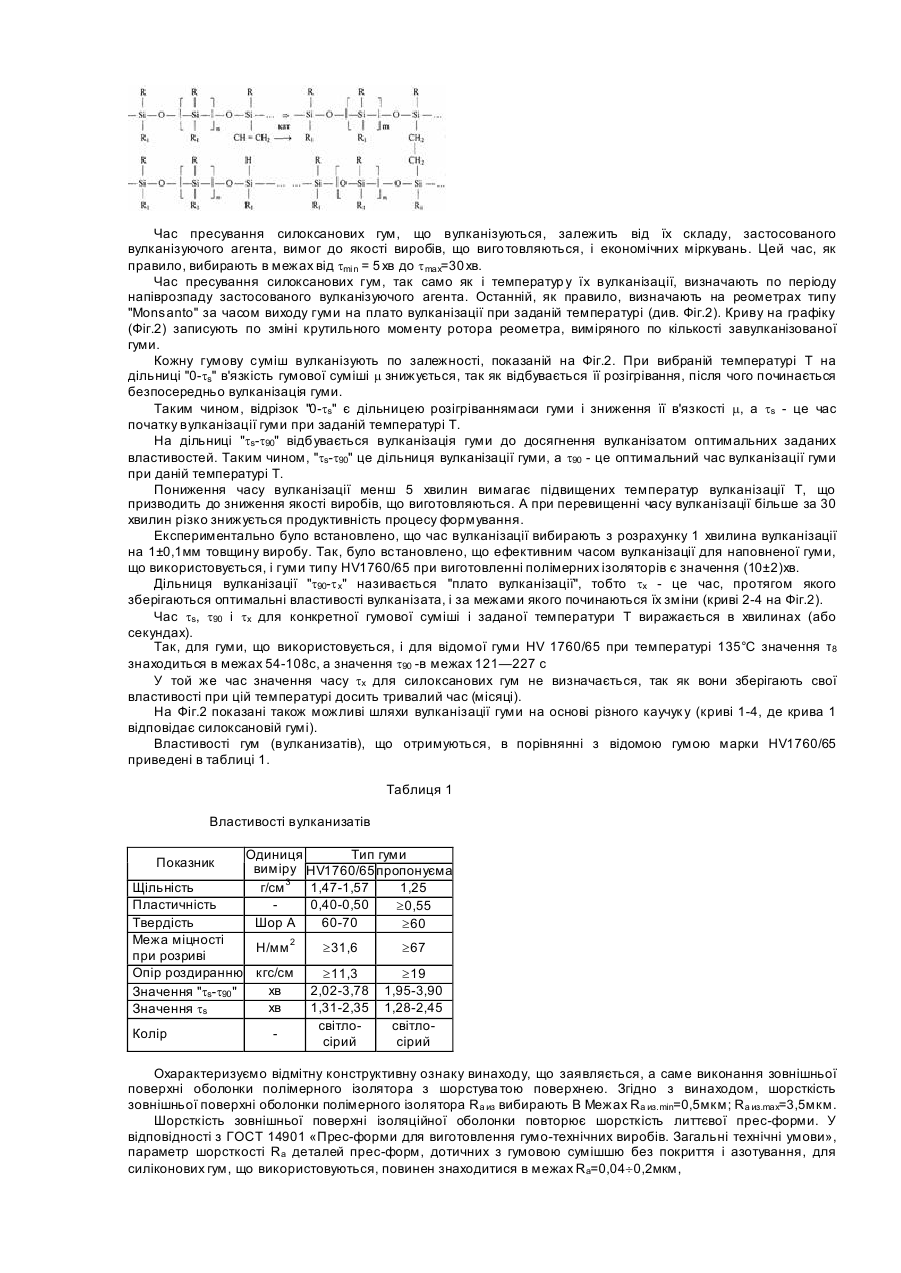

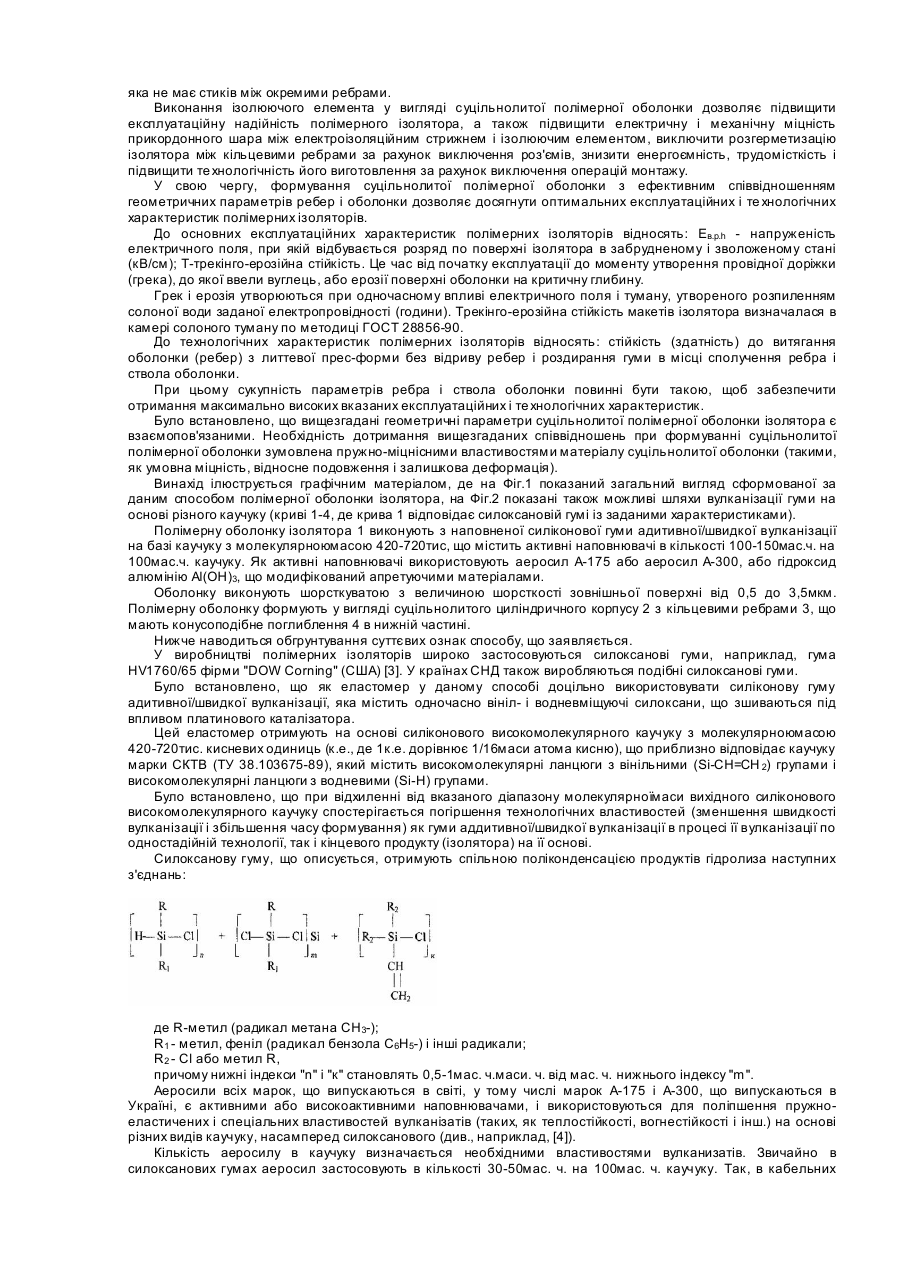

Винахід відноситься до області електротехніки, зокрема, до полімерних ізоляторів, і може бути використаний при виготовленні конструкцій високовольтних апаратів зовнішнього виконання. Відомий спосіб виготовлення полімерної ребристої оболонки ізолятора, що полягає у виготовленні ізолюючого елемента і електроізоляційного склопластикового стрижня, з'єднання їх між собою зв'язуючою речовиною, При цьому зв'язуючу речовину наносять на поверхню електроізоляційного стрижня по всій його довжині, електроізоляційний стрижень розміщують в литтєвій прес-формі, для утворення ізолюючого елемента в прес-форму подають під тиском еластомер і обробляють його при температурі 100-140°С протягом 5-15хв. При цьому як еластомер використовують силіконову гуму адитивної/швидкої вулканізації, яка містить одночасно вініл- і водневміщуючі силоксани, зшиті під впливом платинового каталізатора [1]. Недоліком способу аналога є недостатня експлуатаційна надійність ізоляторів, що отримуються, а також трудомісткість їх формування. Як прототип вибраний спосіб виготовлення (формування) полімерної ребристої оболонки ізолятора у вигляді корпусу ізолятора, який полягає в створенні шорсткості і знежиренні зовнішньої поверхні склопластиковою стрижня, розміщенні його в нагріту до 125°С литтєву прес-форму, внутрішня поверхня якої визначає ребристу конфігурацію зовнішньої поверхні оболонки. Потім здійснюють введення суміші високомолекулярного силоксанового каучуку в прес-форму, пов'язану з гідросистемою шприць-апарата, і одностадійно вулканізують суміш при температурі 115-185°С для формування внутрішнього шару. Формують зовнішній шар оболонки методом лакокрасочної технології [2]. Недоліком способу прототипу є відсутність вибору е фективних співвідношень геометричних розмірів полімерної оболонки і величини шорсткуватості її складових елементів, що не дозволяє досягнути підвищення експлуатаційної надійності полімерного ізолятора, зниження енергоємності і трудомісткості і підвищення технологічності його виготовлення, а також підвищення електричної і механічної міцності граничного шару між електроізоляційним стрижнем і ізолюючим елементом. В основу винаходу поставлена задача підвищення експлуатаційної надійності підвищення експлуатаційної надійності полімерного ізолятора, зниження енергоємності і трудомісткості і підвищення технологічності його виготовлення. Вказана мета досягається тим, що у способі виготовлення полімерної оболонки ізолятора, який полягає в створенні шорсткості і знежиренні зовнішньої поверхні склопластикового стрижня, розміщенні його в нагріту литтєву прес-форму, вн утрішня поверхня якої визначає ребристу конфігурацію зовнішньої поверхні оболонки, введенні суміші високомолекулярного силоксанового каучуку в прес-форму і одностадійній вулканізації суміші при температурі, формуванні конусоподібного поглиблення в нижній частині кільцевих ребер, а також внутрішнього і зовнішнього шара оболонки, оболонку виконують з каучуку з молекулярноюмасою 420-720тис, до якого вводять активні наповнювачі в кількості 100-150мас.ч. на 100мас.ч. каучуку, причому зовнішню поверхню полімерної оболонки виконують шорсткуватою з величиною шорсткості від 0,5 до 3,5мкм. Як активні наповнювачі використовують аеросил А-175, або аеросил А-300. Як активні наповнювачі використовують гідроксид алюмінію Аl(ОН)3, що модифікований апретуючими матеріалами. Як активні наповнювачі використовують аеросил А-175, або аеросил А-300. або гідроксид алюмінію Аl(ОН)3, що модифікований апретуючими матеріалами. Гідроксид алюмінію модифікують метакриловою кислотою. Виготовляють литтєву прес-форму з декількома типорозмірами і величиною шорсткуватості внутрішньої поверхні, що визначають геометричні розміри і шорсткуватість сформованого кільцевого ребра полімерної оболонки ізолятора. Як прискорювач вулканізації застосовують окисел цинку ZnO в кількості 3-10мас.ч. на 100мас.ч. каучук у, а як стабілізатор використовують продукт типу HD8 -(a,w-дигідроксиполідиметилсилокеан) в кількості 8-15мас.ч. на 100мас.ч. каучуку. Час вулканізації вибирають з розрахунку 1 хвилина вулканізації на 0,9-1,1мм товщини виробу, що формується. Величину шорсткості внутрішньої поверхні литтєвої прес-форми вибирають у залежності від вартості виготовлення цієї литтєвої прес-форми за допомогою наступного співвідношення: Сф = 0,894*(Ra)-0,5, де Ra-величини шорсткості внутрішньої поверхні литтєвої прес-форми, мкм. Сф - відносна вартість литтєвої прес-форми при заданому значеннівеличини шорсткості Ra, безрозмірна величина. Перераховані ознаки способу складають сутність винаходу. Наявність причинно-наслідного зв'язку між сукупністю істотних ознак винаходу і те хнічним результатом, що досягається, полягає в наступному. Особливості експлуатації ізоляторів в контактних мережах і лініях електропередачі висувають підвищені вимоги до їх надійності. Виходячи з багаторічного досвіду експлуатації, сьогодні можна стверджувати, що полімерні ізолятори найбільш відповідають цим вимогам. Зараз застосування полімерних ізолюючих конструкцій є якісно новим напрямом в розвитку високовольтного ізоляторобудування. Полімерні конструкції мають високу стійкість до поверхневих електричних розрядів, сонячної радіації, пилу, забруднень, змін температури, ударів, експлуатаційних електричних і механічних впливів. Крім тою, полімерні ізолятори володіють високою гідрофобністю і низькою забрудненістю ізоляційних поверхонь, не потребують омивання, чищення, дефектування, профілактичних робіт. Вказані властивості полімерних ізолюючих конструкцій забезпечують їх високу надійність і довговічність, і, отже, зниження витрат при їх монтажі, транспортуванні і експлуатації, а також підвищення надійності електропостачання об'єктів. Новизна заявленого способу полягає у виконанні ізоляторів з суцільнолитої захисної полімерної оболонки, яка не має стиків між окремими ребрами. Виконання ізолюючого елемента у вигляді суцільнолитої полімерної оболонки дозволяє підвищити експлуатаційну надійність полімерного ізолятора, а також підвищити електричну і механічну міцність прикордонного шара між електроізоляційним стрижнем і ізолюючим елементом, виключити розгерметизацію ізолятора між кільцевими ребрами за рахунок виключення роз'ємів, знизити енергоємність, трудомісткість і підвищити те хнологічність його виготовлення за рахунок виключення операцій монтажу. У свою чергу, формування суцільнолитої полімерної оболонки з ефективним співвідношенням геометричних параметрів ребер і оболонки дозволяє досягнути оптимальних експлуатаційних і те хнологічних характеристик полімерних ізоляторів. До основних експлуатаційних характеристик полімерних ізоляторів відносять: Ев.р.h - напруженість електричного поля, при якій відбувається розряд по поверхні ізолятора в забрудненому і зволоженому стані (кВ/см); Τ-трекінго-ерозійна стійкість. Це час від початку експлуатації до моменту утворення провідної доріжки (грека), до якої ввели вуглець, або ерозії поверхні оболонки на критичну глибину. Грек і ерозія утворюються при одночасному впливі електричного поля і туману, утвореного розпиленням солоної води заданої електропровідності (години). Трекінго-ерозійна стійкість макетів ізолятора визначалася в камері солоного туману по методиці ГОСТ 28856-90. До технологічних характеристик полімерних ізоляторів відносять: стійкість (здатність) до витягання оболонки (ребер) з литтевої прес-форми без відриву ребер і роздирання гуми в місці сполучення ребра і ствола оболонки. При цьому сукупність параметрів ребра і ствола оболонки повинні бути такою, щоб забезпечити отримання максимально високих вказаних експлуатаційних і те хнологічних характеристик. Було встановлено, що вищезгадані геометричні параметри суцільнолитої полімерної оболонки ізолятора є взаємопов'язаними. Необхідність дотримання вищезгаданих співвідношень при формуванні суцільнолитої полімерної оболонки зумовлена пружно-міцнісними властивостями матеріалу суцільнолитої оболонки (такими, як умовна міцність, відносне подовження і залишкова деформація). Винахід ілюструється графічним матеріалом, де на Фіг.1 показаний загальний вигляд сформованої за даним способом полімерної оболонки ізолятора, на Фіг.2 показані також можливі шляхи вулканізації гуми на основі різного каучуку (криві 1-4, де крива 1 відповідає силоксановій гумі із заданими характеристиками). Полімерну оболонку ізолятора 1 виконують з наповненої силіконової гуми адитивної/швидкої вулканізації на базі каучуку з молекулярноюмасою 420-720тис, що містить активні наповнювачі в кількості 100-150мас.ч. на 100мас.ч. каучуку. Як активні наповнювачі використовують аеросил А-175 або аеросил А-300, або гідроксид алюмінію Аl(ОН)3, що модифікований апретуючими матеріалами. Оболонку виконують шорсткуватою з величиною шорсткості зовнішньої поверхні від 0,5 до 3,5мкм. Полімерну оболонку формують у вигляді суцільнолитого циліндричного корпусу 2 з кільцевими ребрами 3, що мають конусоподібне поглиблення 4 в нижній частині. Нижче наводиться обгрунтування суттєвих ознак способу, що заявляється. У виробництві полімерних ізоляторів широко застосовуються силоксанові гуми, наприклад, гума HV1760/65 фірми "DOW Corning" (США) [3]. У країнах СНД також виробляються подібні силоксанові гуми. Було встановлено, що як еластомер у даному способі доцільно використовувати силіконову гуму адитивної/швидкої вулканізації, яка містить одночасно вініл- і водневміщуючі силоксани, що зшиваються під впливом платинового каталізатора. Цей еластомер отримують на основі силіконового високомолекулярного каучуку з молекулярноюмасою 420-720тис. кисневих одиниць (к.е., де 1к.е. дорівнює 1/16маси атома кисню), що приблизно відповідає каучуку марки СКТВ (ТУ 38.103675-89), який містить високомолекулярні ланцюги з вінільними (Si-СН=СН 2) групами і високомолекулярні ланцюги з водневими (Si-Η) групами. Було встановлено, що при відхиленні від вказаного діапазону молекулярноїмаси вихідного силіконового високомолекулярного каучуку спостерігається погіршення технологічних властивостей (зменшення швидкості вулканізації і збільшення часу формування) як гуми аддитивної/швидкої вулканізації в процесі її вулканізації по одностадійній технології, так і кінцевого продукту (ізолятора) на її основі. Силоксанову гуму, що описується, отримують спільною поліконденсацією продуктів гідролиза наступних з'єднань: де R-метил (радикал метана СН3-); R1 - метил, феніл (радикал бензола С6Н5-) і інші радикали; R2 - Сl або метил R, причому нижні індекси "n" і "к" становлять 0,5-1мас. ч.маси. ч. від мас. ч. нижнього індексу "m". Аеросили всіх марок, що випускаються в світі, у тому числі марок А-175 і А-300, що випускаються в Україні, є активними або високоактивними наповнювачами, і використовуються для поліпшення пружноеластичених і спеціальних властивостей вулканізатів (таких, як теплостійкості, вогнестійкості і інш.) на основі різних видів каучуку, насамперед силоксанового (див., наприклад, [4]). Кількість аеросилу в каучуку визначається необхідними властивостями вулканизатів. Звичайно в силоксанових гумах аеросил застосовують в кількості 30-50мас. ч. на 100мас. ч. каучуку. Так, в кабельних гумах К-69, К-69У, К1520, К-1520У і інш., що випускаються в Україні і Росії, застосовують аеросил марки А-175 в кількості 45-47мас. ч. на 100мас. ч. каучуку. Однією з основних вимог, що висуваються до силоксанових гум, призначених для формування полімерних ізоляторів, є їх негорючість (самозатухаємість) при винесенні їх з полум'я. Так, вміст аеросилу А-175 в кількості 45-47маси. ч. не дає можливості горіти гумі марки К1520, але вона "тліє" при винесенні з полум'я або слабо горить до повного згоряння зразка. У цьому випадку для досягнення необхідних властивостей до гум вводять спеціальні речовини, що пириняють процес горіння, так звані антипірени. До таких речовин відноситься, наприклад, гідроксид алюмінію Аl(ОН)3, що використовується у даному способі. При температурі вище за 150°С гідроксид алюмінію розкладається з виділенням води: Т>150°С 2 Аl(ОН)3®Аl2О 3+3Н2О Гідроксид алюмінію є неактивним наповнювачем. Його вводить до гум не тільки з метою підвищення їх вогнестійкості, але й з метою зниження їх вартості, так як він за технологіями отримання і за вартістю є набагато дешевшим за всі відомі антипірени. Тобто при заданих властивостя х вартість гуми, а отже, і вулканізатів з неї, суттєво знижується. Застосування гідроксида алюмінію, особливо в гумах, призначених для полімерних ізоляторів, без спеціальної обробки не практикують через його високе водопоглинання. Тобто вулканізати гум, що містять гідроксид алюмінію, володіють високим (більше за 0,3%) водопоглинанням, що позначається на якості ізолятора. З метою зниження водопоглинання гідроксид алюмінію модифікують захисними речовинами (апретами), у т. ч., як у даному винаході, метакриловою кислотою (МАК), що має наступну формулу: При осадженні метакрилової кислоти на поверхню пдроксида алюмінію не тільки різко знижується його водопоглинання. але й він стає напівактивним наповнювачем за рахунок підвищення своїх гідрофобних властивостей. У цьому випадку гідроксид алюмінію при збереженні надбаних властивостей антипірена може частково замінювати високоактивні наповнювачі, такі як аеросил. Кількість застосування гідроксида алюмінію в гумах на основі різного каучуку с різною і може коливатися в межах 20-300мас. ч. на 100мас. ч. каучук у. Таким чином, активні наповнювачі вводять для отримання необхідних властивостей гум та їх вулканизатів, а неактивні наповнювачі вводять тільки для поліпшення спеціальних властивостей і/або зниження ціни гуми. При цьому необхідно зазначити, що введення великих кількостей неактивних наповнювачів знижує пружноеластичні і інші властивості вулканизатів. Згідно з винаходом, як неінертні (тобто активні) наповнювачі силіконової гуми використовують аеросил А175 і/або аеросил А-300, а також гідроксид алюмінію Аl(ОН)3, що модифікований апретуючими матеріалами, наприклад, метакриловою кислотою. При цьому величину наповнення гуми вказаними наповнювачами вибирають в діапазоні 100-150мас. ч. активного наповнювача на 100мас. ч. каучуку, тобто наповнення гумової суміші с високим. Було встановлено, що із збільшенням вмісту наповнення збільшується щільність гумової суміші, знижується її пластичність, умовна міцність, відносне подовження, а також збільшується твердість. Так, наповнення гум швидкої/адитивної вулканізації гідроксидом алюмінію, модифікованого метакриловою кислотою, при практично однакових властивостях з гумою К-1520, різко збільшило їх вогнестійкість, знизило відсоток наповнення аеросилом і, як наслідок, знизило вартість гуми на 15—30%. У той же час зміна вмісту наповнювачів у вказаних вище межах не приводить до істотної зміни властивостей гум. Було встановлено, що введення активних наповнювачів у вказаному вище співвідношенні прискорює процес вулканізації гуми при вказаних параметрах процесу (тиску, температурі). У той же час незначне відхилення від цього діапазону наповнення в ту або іншу сторону призводить до зниження швидкості вулканізації і до збільшення часу формування приблизно в 1,3 1,5 рази. Як ефективний прискорювач вулканізації у даному винаході застосовують окисел цинку ZnO в кількості 310мас.ч. (звичайно 5мас.ч.). Як ефективний стабілізатор використовують продукт типу HD8 (a,w дигідроксиполідиметилсилоксан) в кількості 8-15мас, ч. на 100мас. ч. каучуку. Вказані діапазони вмісту прискорювача і стабілізатора (мас.ч.) відповідають найбільш ефективним параметрам, що прискорюють вулканізацію при одночасному забезпеченні стабільності сформованих продуктів. Як вулканізуючий агент застосовували каталізатор, що містить платину, наприклад, солі платинової кислоти або комплексні з'єднання, що містять платину. Наприклад, сіль гексахлороплатинової кислоти, Me[Pt(Cl)6], де Me - двовалентний метал (Ва, Са). наприклад, гексохлороплатинат барію, в кількості 0,5-2мас.ч. на 100мас.ч. каучуку. Після вулканізації структурна формула вулканізата наступна: Час пресування силоксанових гум, що вулканізуються, залежить від їх складу, застосованого вулканізуючого агента, вимог до якості виробів, що виго товляються, і економічних міркувань. Цей час, як правило, вибирають в межах від tmi n = 5 хв до t mах=30 хв. Час пресування силоксанових гум, так само як і температур у їх вулканізації, визначають по періоду напіврозпаду застосованого вулканізуючого агента. Останній, як правило, визначають на реометрах типу "Monsanto" за часом виходу гуми на плато вулканізації при заданій температурі (див. Фіг.2). Криву на графіку (Фіг.2) записують по зміні крутильного моменту ротора реометра, виміряного по кількості завулканізованої гуми. Кожну гумову суміш вулканізують по залежності, показаній на Фіг.2. При вибраній температурі Τ на дільниці "0-ts" в'язкість гумової суміші m знижується, так як відбувається її розігрівання, після чого починається безпосередньо вулканізація гуми. Таким чином, відрізок "0-ts" є дільницею розігріваннямаси гуми і зниження її в'язкості m, a ts - це час початку вулканізації гуми при заданій температурі Т. На дільниці "ts-t90" відбувається вулканізація гуми до досягнення вулканізатом оптимальних заданих властивостей. Таким чином, "ts-t90" це дільниця вулканізації гуми, а t90 - це оптимальний час вулканізації гуми при даній температурі Т. Пониження часу вулканізації менш 5 хвилин вимагає підвищених температур вулканізації Т, що призводить до зниження якості виробів, що виготовляються. А при перевищенні часу вулканізації більше за 30 хвилин різко знижується продуктивність процесу формування. Експериментально було встановлено, що час вулканізації вибирають з розрахунку 1 хвилина вулканізації на 1±0,1мм товщину виробу. Так, було встановлено, що ефективним часом вулканізації для наповненої гуми, що використовується, і гуми типу HV1760/65 при виготовленні полімерних ізоляторів є значення (10±2)хв. Дільниця вулканізації "t90-t x" називається "плато вулканізації", тобто tx - це час, протягом якого зберігаються оптимальні властивості вулканізата, і за межами якого починаються їх зміни (криві 2-4 на Фіг.2). Час ts, t90 і tx для конкретної гумової суміші і заданої температури Τ виражається в хвилинах (або секундах). Так, для гуми, що використовується, і для відомої гуми HV 1760/65 при температурі 135°С значення τ8 знаходиться в межах 54-108с, а значення t90 -в межах 121—227 с У той же час значення часу tx для силоксанових гум не визначається, так як вони зберігають свої властивості при цій температурі досить тривалий час (місяці). На Фіг.2 показані також можливі шляхи вулканізації гуми на основі різного каучук у (криві 1-4, де крива 1 відповідає силоксановій гумі). Властивості гум (вулканизатів), що отримуються, в порівнянні з відомою гумою марки HV1760/65 приведені в таблиці 1. Таблиця 1 Властивості вулканизатів Показник Одиниця Тип гуми виміру HV1760/65 пропонуєма г/cм 3 1,47-1,57 1,25 0,40-0,50 ³0,55 Шор А 60-70 ³60 Щільність Пластичність Твердість Межа міцності Н/мм 2 при розриві Опір роздиранню кгс/см хв Значення "ts-t90 " хв Значення ts Колір ³31,6 ³67 ³11,3 2,02-3,78 1,31-2,35 світлосірий ³19 1,95-3,90 1,28-2,45 світлосірий Охарактеризуємо відмітну конструктивну ознаку винаходу, що заявляється, а саме виконання зовнішньої поверхні оболонки полімерного ізолятора з шорстува тою поверхнею. Згідно з винаходом, шорсткість зовнішньої поверхні оболонки полімерного ізолятора Ra из вибирають В Межах Ra из.min=0,5мкм; Ra из.max=3,5мкм. Шорсткість зовнішньої поверхні ізоляційної оболонки повторює шорсткість литтєвої прес-форми. У відповідності з ГОСТ 14901 «Прес-форми для виготовлення гумо-технічних виробів. Загальні технічні умови», параметр шорсткості Ra деталей прес-форм, дотичних з гумовою сумішшю без покриття і азотування, для силіконових гум, що використовуються, повинен знаходитися в межах Ra=0,04¸0,2мкм, Було експериментально визначено, що існує залежність: чим більше діаметр ребра полімерної оболонки D, тим більше значення шорсткості Ra. У той же час було встановлено, що чим меншою є шорсткість поверхні, тим гірше закріплюються забруднення на поверхні оболонки. В ідеалі R a®0. Однак при малих значеннях Ra гума прилипає до поверхні литтєвої прес-форми, і ізолятор складно витягнути з неї без пориву ребер оболонки. Таким чином, зменшення шорсткості Ra призводить до прилипання гуми до поверхні прес-форми, а також до збільшення зусилля для виїмки ребра, що може призвести до його розриву. Тому нижня межа параметра шорсткості, визначена експериментально, виявилась такою: Ra из.min=0,5мкм. Крім цього, при зниженні величини шорсткості Ra збільшується вартість литтєвої прес-форми. Величину шорсткості внутрішньої поверхні литтєвої прес-форми вибирають у залежності від вартості виготовлення цієї литтєвої прес-форми за допомогою наступного співвідношення: Сф =0,894*(Rа)-0,5 (1) де Ra - величини шорсткості внутрішньої поверхні литтєвої прес-форми, мкм, Сф - відносна вартість литтєвої прес-форми при заданному значенні величини шорсткості Ra, безрозмірна величина. Це співвідношення було отримане за розрахунками і проведеними експериментами. У таблиці 2 показана залежність вартості литтєвої прес-форми, у відносних одиницях, в залежності від параметра шорсткості Ra. За умовну одиницю прийнята вартість литтєвої прес-форми з параметром Ra=0,8мкм. Друга контрольна точка-вартість литтєвої прес-форми з параметром R a=0,2мкм. Таблиця 2 Вартість литтєвої прес-форми Сф , у відносних одиницях, у залежності від параметра шорсткості поверхні полімерного ізолятора Ra Ra, мкм 0,1 0,2 0,4 0,8 1,6 3,2 6,3 Вартість С ф , відносні одиниці 2,82 2,00 1,41 1,00 0,71 0,50 0,36 Вищезгаданий ГОСТ 14901 орієнтований переважно на вироби типу кілець, тобто на вироби найпростішої конфігурації, що легко витягуються з литтєвих прес-форм. Конфігурація оболонки полімерного ізолятора з піднутренням є значно складнішою, тому при проектуванні литтєвої прес-форми верхнє значення параметра Ra задавали вище за вказані в ГОСТ межі, а саме: Ra£0,3-0,3,5мкм. Після випробувань виготовлених форм з верхнім значенням параметра шорсткості Ra=3,2-3,5мкм пересвідчилися, що вироби витягуються з прес-форми, і якість їх поверхні задовільна. Таким чином, експериментально встановлений діапазон параметрів шорсткості поверхні зовнішньої поверхні полімерної оболонки відповідає значенням Rа»0,5-3,5мкм. Крім того, було встановлено, що збільшення шорсткості Ra>3,5мкм призводить до зниження електричних характеристик ізоляційного елемента за рахунок підвищеного забруднення його поверхні природними і промисловими забрудненнями, особливо в зволоженому стані. Полімерна оболонка формується таким чином. Задають розрахунковим шляхом необхідний діапазон величини шорсткості зовнішньої поверхні ізоляційної оболонки, яка відповідає шорсткості литтєвої прес-форми, що використовується. При цьому величину шорсткості внутрішньої поверхні литтєвої прес-форми оцінюють також у залежності від вартості виготовлення цієї литтєвої прес-форми за допомогою співвідношення (1). Вулканізація початкового наповненого активними наповнювачами еластомера в прес-формі із заданим діапазоном шорсткості робочої поверхні і із заздалегідь встановленим в пресі-формі склопластиковим стрижнем починають при температурі нижче за 100°С. Причому встановлено, що при температурах 100-140°С процес вулканізації різко прискорюється. Вулканізацію, як правило, здійснюють в одну стадію при 125-135°С протягом 8-12 хвилин в присутності платинового каталізатора. Час вулканізації вибирають з розрахунку 1 хвилина вулканізації на 0,9-1,1мм товщини виробу, що формується. Як прискорювач вулканізації застосовують окисел цинку ZnO в кількості 3-10мас.ч. на 100мас.ч. каучук у, а як стабілізатор використовують продукт типу HD8 (a,w-дигідроксиполідиметилсилоксан) в кількості 8-15мас.ч. на 100мас.ч. каучуку. Вищезазначений режим вулканізації виключає утворення дефектів наповненої полімерної оболонки, дозволяє використовувати склопластикові стрижні більш низького класу нагрівостійкості, а також підвищити стабільність процесу формування. Спосіб виготовлення полімерної оболонки ізолятора, що заявляється, пройшов успішні експериментальні випробування при виготовленні ізоляторів, що тестувалися в лабораторіях високих напруг, в т.ч. в ІЕЗ ім. Патона. Зараз готується документація на промислове використання способу для формування ізоляторів, що експлуатуються при номінальних напруга х від 35 до 110кВ (при напрузі грозового імпульсу, що витримується, згідно з вимогами стандарту, від 220 до 450кВ). Джерела інформації 1. Полімерний ізолятор і спосіб його виготовлення (Полимерный изолятор и способ его изготовления). МПК 7 Η01В17/00. Патент Украины (UA) №52084А. 2002. 2. Изолятор, ограничитель перенапряжений и способ изготовления полимерной оболочки. МПК 7Η01В17/50, Η01В19/04, Η01С17/12. Патент РФ (RU) №2203514, 2003. 3. Insulator news and market report. Volume 8, Number 1, January-February 2000, USA, p.p.64-66. 4. Справочник резинщика. - Μ.: Химия, 1971г., стр.427-440.
